四缸发动机排气歧管结构设计

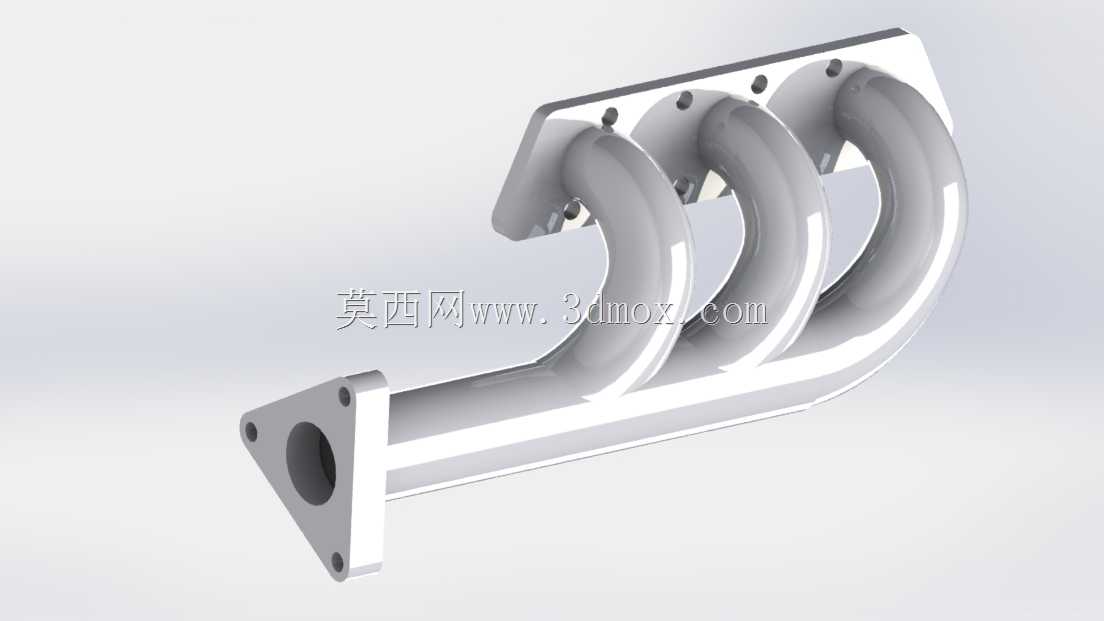

在车用内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发中不可忽视的关键零部件。这款四缸机型配套的排气歧管采用等长弯曲管路设计，四个进气法兰接口沿直线排布，对应直列四缸发动机的排气口位置，每个接口处预留螺栓安装孔位，保证与缸盖结合面的密封压紧力均匀分布，避免高温排气泄漏。从实际装车场景来看，这类歧管多用于小排量自然吸气或低增压乘用车汽油机，安装位置位于发动机排气侧，周边需要预留足够的热膨胀间隙，避免工作时高温形变挤压周边线束、冷却管路与附属部件。设计过程中首先要匹配发动机的发火顺序，通过调整各缸排气支管的弯曲曲率与长度，尽可能降低各缸排气过程中的干涉现象——当某一缸排气门开启排出高压废气时，避免相邻气缸的排气压力波反向窜入，减少排气残留，提升气缸的充气效率。这款歧管的四个支管采用平滑的大曲率圆弧过渡，没有急剧的管径变化与直角弯折，能够有效降低排气流动阻力，减少排气背压，让废气能够更顺畅地汇入底部的总排气出口。总出口端采用三角形法兰结构，带有三个均布的螺栓安装孔，用于连接三元催化器或涡轮增压器的进气端，法兰端面的平面度需要严格控制，保证密封垫片在高温振动工况下不会出现压溃或泄漏。从安装边界来看，进气侧法兰的安装孔位间距需要严格匹配缸盖排气口的中心距，每个支管的弯曲弧度需要避让发动机缸体的加强筋、机油滤清器安装位以及启动机等周边部件，避免装车时出现干涉。歧管本体采用等壁厚设计，壁厚均匀性是铸造工艺的核心控制要点，过厚的位置会导致热容量过大，冷启动时升温速度慢，影响三元催化器的起燃速度；过薄的位置则会在高温排气的反复热冲击下出现开裂，缩短使用寿命。在实际使用中，排气歧管长期处于800-900℃的高温工作环境，同时承受发动机运行带来的振动载荷，因此管路的弯曲段设计了平滑的过渡圆角，减少应力集中点，避免热疲劳裂纹的产生。四个支管汇入总管的位置采用渐变的汇流结构，让各缸排出的废气能够平缓地汇入总通道，减少气流对冲产生的流动损失与排气噪声。不同于传统的铸铁歧管，这类采用等长设计的歧管能够更好地利用排气脉冲效应，在发动机中高转速区间提升排气效率，帮助提升动力输出的响应速度。设计时还需要考虑歧管的热膨胀量，因为金属材料在高温下会产生明显的伸长形变，因此法兰连接位置的螺栓孔设计有适当的间隙，同时歧管的安装固定点需要预留热形变的补偿空间，避免工作时因热胀冷缩产生的内应力导致法兰变形或管路开裂。从流体性能角度看，每个支管的内壁光滑度会直接影响排气流动阻力，建模过程中对管路内壁的曲面连续性做了优化，保证气流沿管壁流动时不会出现明显的涡流区，降低流动噪声与阻力。进气法兰面设计有密封筋结构，装配时压紧密封垫片后，能够在高温工况下填充结合面的微观不平度，防止高压废气泄漏。总出口端的法兰定位基准与进气侧法兰的位置度公差需要严格控制，保证后续与排气后处理系统装配时的同轴度，避免出现装配应力。在整车布置中，排气歧管的外侧通常会安装隔热罩，因此歧管的外轮廓需要预留隔热罩的安装空间，固定隔热罩的凸焊螺母位置设计在法兰的加强筋位置，避免焊接时导致管壁变形。这款歧管的四个支管采用对称式排布设计，整体结构紧凑，在有限的发动机舱空间内实现了等长排气的管路布局，既满足了动力性能的提升需求，又兼顾了铸造工艺的可行性，不需要复杂的砂芯结构就能完成铸件生产，有效控制了制造成本。对于结构设计从业者来说，这类歧管的设计核心是在有限的布置空间内平衡流动性能、结构强度、工艺可行性与安装便利性，每一处弯曲半径、法兰厚度、孔位位置的设计都需要结合实际工况反复验证，不能只追求流动性能而忽略工艺实现难度，也不能只考虑制造方便而牺牲排气效率。
