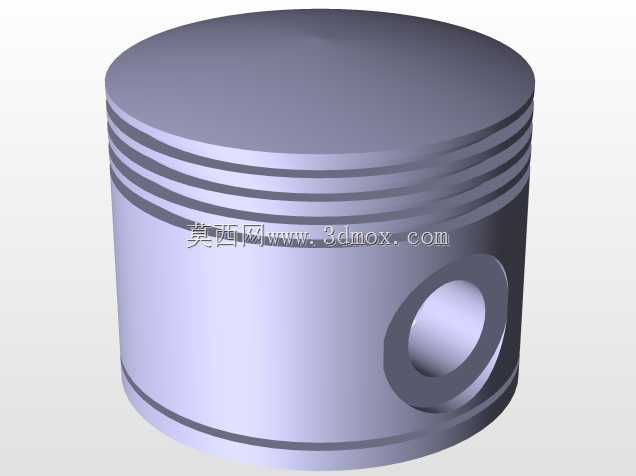

内燃机用活塞结构三维数模

活塞作为内燃机核心往复运动部件，其三维结构设计直接决定动力输出效率、密封可靠性与整机运行寿命，在车用汽油机、柴油机，小型通用动力机组、工程机械动力单元等场景中均承担核心功能作用。实际运行过程中，活塞需要在高温高压燃气推动下沿气缸轴线做往复直线运动，通过活塞销将动力传递给连杆，最终带动曲轴旋转完成动力输出循环，同时还要配合活塞环实现燃烧室密封、热量传导、机油刮除等关键功能，是动力系统中工况最严苛的部件之一。从结构设计逻辑来看，该活塞采用典型的筒式活塞构型，顶部为平顶设计，这种结构加工工艺性好，受热面积相对均衡，能够适配多数中小排量内燃机的燃烧室构型需求，顶部平面直接接触高温燃气，设计时需要预留足够的热膨胀余量，避免高温工况下出现顶部形变卡滞问题。活塞头部设置多道环槽结构，用于安装气环与油环，环槽的宽度、深度以及槽间岸部的厚度均经过受力与热负荷校核，气环槽位置靠上，主要作用是密封燃烧室高压燃气，防止燃气窜入曲轴箱，油环槽位置靠下，槽底预留回油孔道，能够将气缸壁上多余的润滑油刮除并回流至油底壳，避免机油窜入燃烧室参与燃烧。活塞裙部作为导向承载结构，采用椭圆中凸型线设计，常温状态下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，能够抵消热态下活塞销座位置膨胀量更大带来的形变，保证热态下裙部与气缸壁的配合间隙均匀，避免出现拉缸、敲缸等故障；裙部表面的型线沿轴向呈中凸分布，能够在往复运动过程中形成更好的润滑油膜，降低摩擦阻力，减少裙部磨损。活塞销孔采用凸台加强结构，销孔轴线与活塞轴线垂直相交，凸台位置做圆弧过渡处理，能够分散活塞销传递的交变载荷，避免销孔位置出现应力集中导致的疲劳开裂，销孔内部加工有高精度配合面，用于安装活塞销，实现活塞与连杆小头的铰接连接，销孔两端预留卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销端刮蹭气缸壁。从安装边界尺寸来看，活塞的外径尺寸需要与对应气缸内径保持严格的配合公差，常温下预留合理的配缸间隙，间隙过大会导致敲缸、密封不良，间隙过小则会在热态下出现卡滞故障；活塞的总高度需要匹配气缸的行程长度，保证活塞运行到上止点时顶部与气缸盖之间预留合理的压缩余隙，运行到下止点时活塞裙部不脱离气缸壁导向范围；活塞销孔的内径尺寸需要与选配的活塞销外径保持过渡配合，保证传力可靠同时避免装配困难；环槽的尺寸公差需要与对应规格的活塞环厚度匹配，保证环的活动余量合理，不会出现卡滞或者窜气量过大的问题。在实际建模过程中，需要重点关注各结构过渡位置的圆角处理，所有应力集中区域均不能出现尖锐棱角，尤其是环槽根部、销孔凸台与裙部连接位置，需要按照工艺要求设置合理的圆角半径，同时要考虑铸造、机加工的工艺可行性，避免出现无法加工的倒扣结构或者壁厚突变区域，壁厚设计要尽量均匀，减少铸造过程中的缩孔、缩松缺陷，同时保证热传导路径顺畅，避免局部热负荷过高。该活塞结构可直接用于内燃机原理教学、动力系统结构仿真、新机型改型设计的参考数模，也可用于装配干涉检查、运动学仿真验证等工作场景，能够帮助设计人员快速完成动力单元的结构匹配与方案校核。
