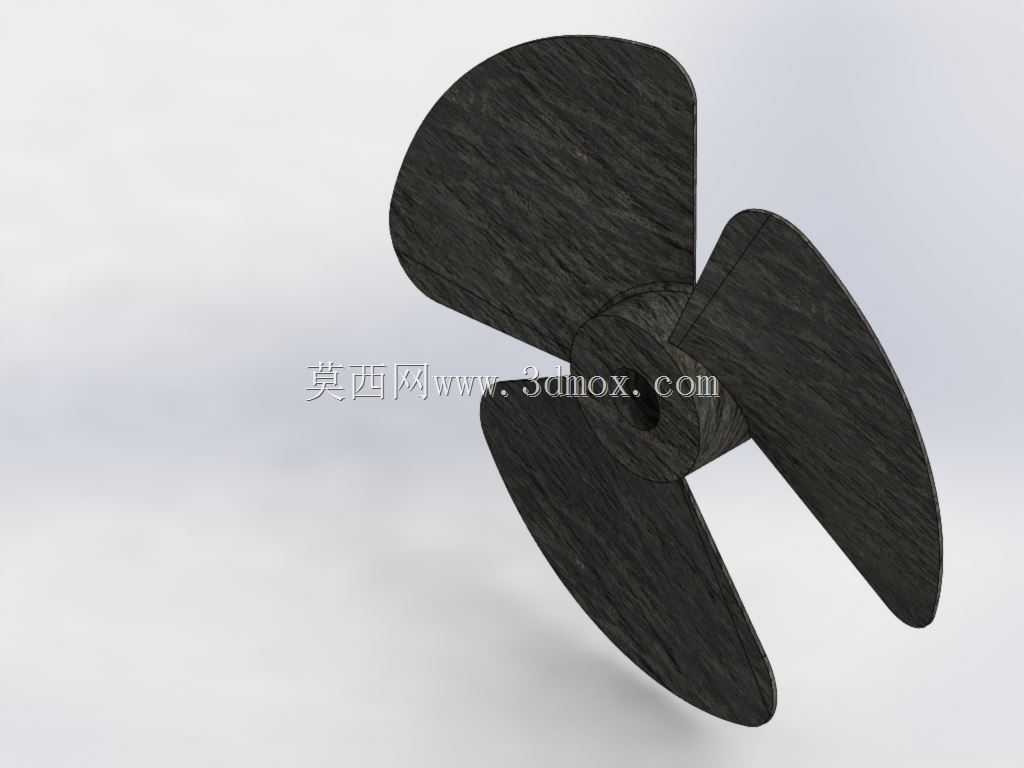

三叶曲面螺旋推进桨叶结构设计

这类三叶曲面桨叶是流体推进系统里的核心做功部件，日常在小型水面作业艇、水下探测机器人、低扬程轴流循环泵、工业搅拌槽的动力端都能见到它的应用场景，不同工况下的桨叶曲面弧度、叶根厚度、叶片扭转角都会根据实际负载做针对性调整，不存在一套曲面参数通吃所有场景的情况。从实际使用逻辑来看，桨叶的核心作用是把转轴传递过来的旋转机械能，通过叶片曲面和流体的接触作用，转化为流体的轴向推力或者周向搅拌动能，整个做功过程里要尽可能减少紊流带来的能量损耗，同时控制叶片边缘的流体剥离现象，避免运行过程中产生过大的振动和噪音。

设计这类桨叶的时候，首先要锁定安装边界：中心的轴孔是和动力输出轴直接配合的部位，轴孔的直径公差要匹配对应输出轴的h6公差带，轴孔深度要保证和轴的配合长度不小于轴径的1.2倍，避免传动过程中出现应力集中导致轴孔开裂；叶根和中心轮毂的过渡位置必须做圆角处理，圆角半径一般取叶根最大厚度的0.15-0.2倍，这个位置是整个桨叶应力最高的区域，直角过渡会在交变载荷下快速产生疲劳裂纹，直接缩短部件使用寿命。三个叶片沿轮毂周向120度均匀分布，这种等分布局的好处是旋转过程中动平衡更容易校准，每个叶片承受的流体载荷均匀，不会出现偏载导致的轴系磨损加剧问题。

叶片的曲面设计是整个结构的核心，从叶根到叶梢的弦长是逐步收窄的，扭转角从根部到梢部逐步递减，这种变扭转角的设计是为了让不同半径位置的叶片截面都能保持合适的攻角，让流体沿着叶片曲面平滑流动，避免叶梢位置出现空化现象——尤其是在水下推进场景里，空化不仅会损耗推进效率，还会持续剥蚀叶片表面，长期运行会让叶片表面出现麻点状凹坑，进一步破坏曲面的流体线型。叶片的厚度也是从根到梢逐步减薄，叶梢位置的厚度要控制在保证结构强度的最小值，过厚的叶梢会增加旋转过程中的流体阻力，还会加大搅动流体时的噪音。

从安装适配的角度来说，这类桨叶的轮毂端面要和轴肩紧密贴合，装配时需要做动平衡测试，剩余不平衡量要控制在对应转速等级的允许范围内，比如每分钟1500转的工况下，剩余不平衡量不能超过5g·cm，不然高速旋转时的振动会传递到整个动力系统，轻则导致轴承过早损坏，重则造成连接螺栓疲劳断裂。如果是用在搅拌场景里，叶片的曲面弧度会比推进用桨叶更平缓，扭转角更小，目的是获得更大范围的流体循环范围，而不是追求轴向的推进速度；如果是用在小型船舶推进场景，叶片的前缘会做圆滑钝化处理，避免水中的漂浮杂物缠绕或者撞击时直接磕坏叶片边缘。

实际选型的时候，还要匹配动力端的输出扭矩，叶片的总面积不能超过动力轴的负载上限，不然会出现电机堵转、动力不足的问题；如果是用在有腐蚀性的流体环境里，除了选择对应的耐腐蚀材质，还要在叶片表面做相应的防护处理，同时适当加厚叶根位置的腐蚀余量，避免长期腐蚀导致结构强度下降。整个桨叶的外形轮廓要控制在安装护罩或者流道的内径范围内，叶梢和外围护圈的间隙要保持在均匀的数值，间隙过大会降低做功效率，间隙过小则容易因为轴系窜动出现叶梢刮蹭护罩的问题。
