带弹簧缓冲结构的工业万向脚轮

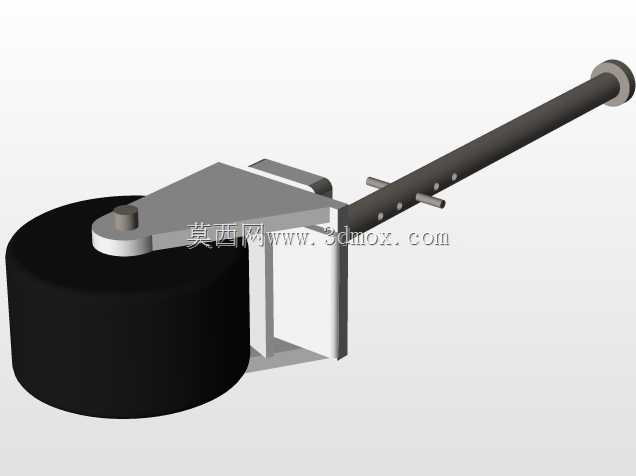

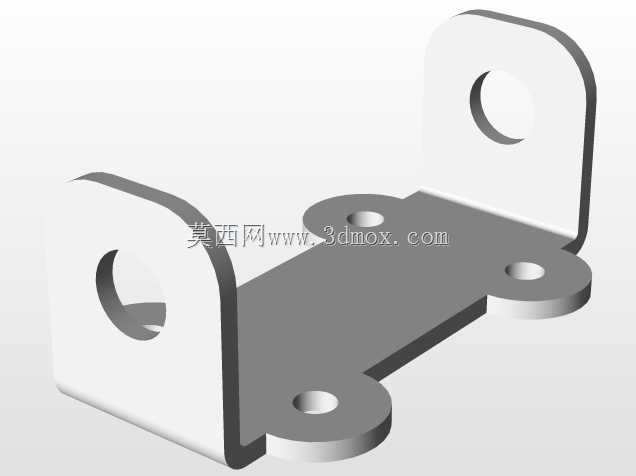

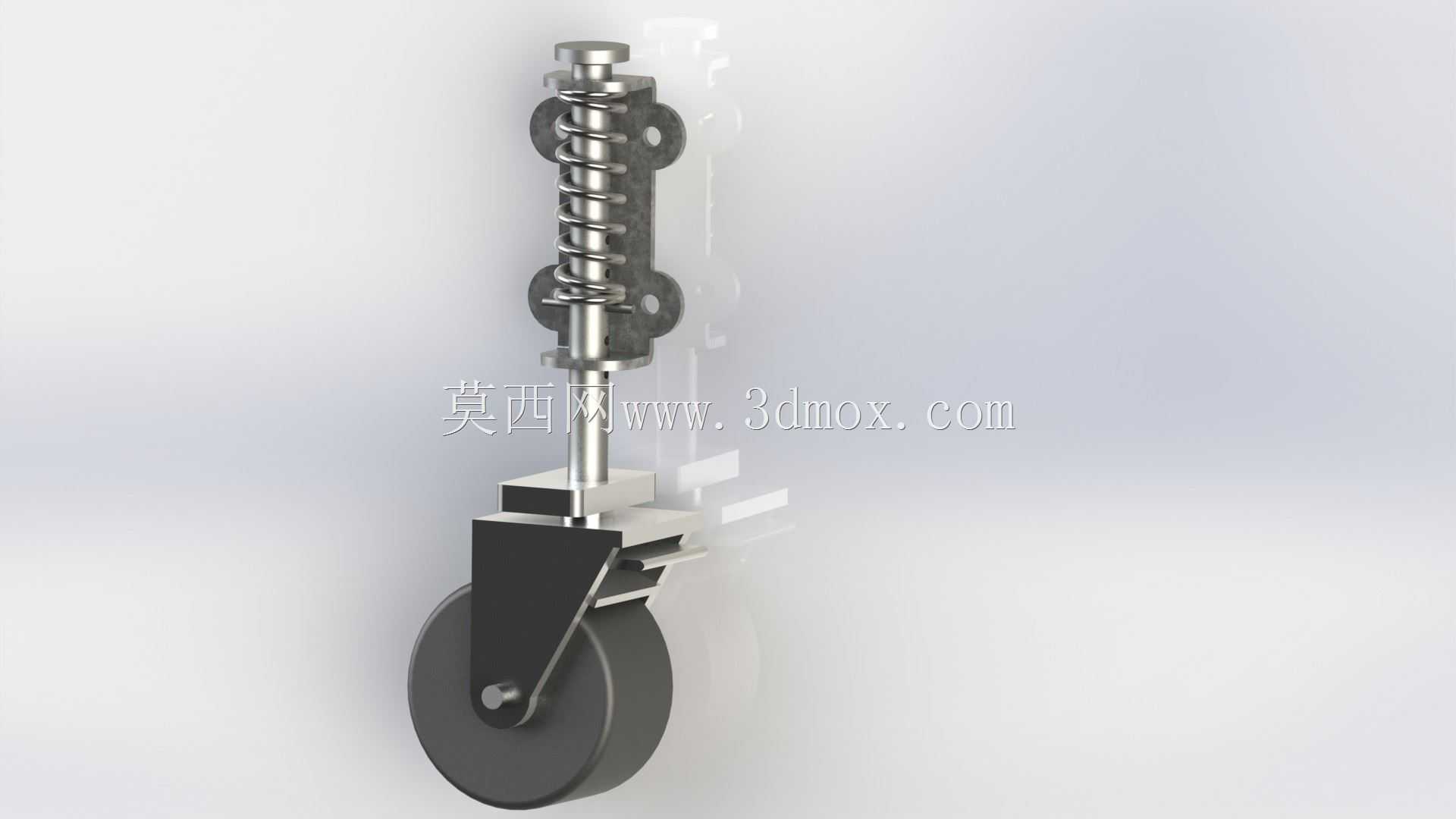

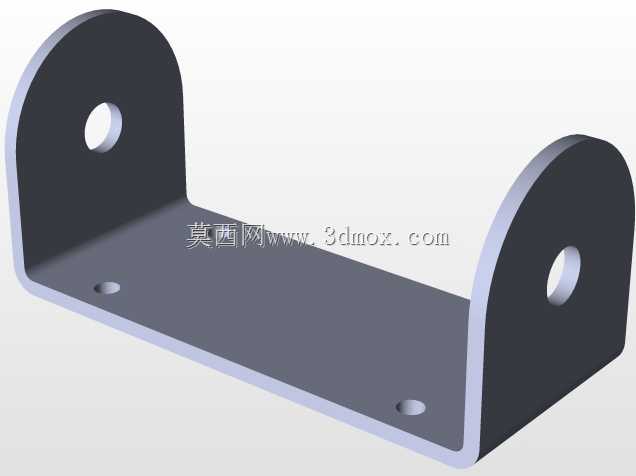

这款带弹簧缓冲结构的行走支撑轮，主要适配各类需要频繁移位、同时对行走震动有抑制要求的工业设备，常见于车间周转工装车、轻型自动化移载设备、小型移动式作业台、实验室可移动仪器架等场景，替代传统刚性脚轮解决地面不平整带来的设备晃动、部件磕碰、行走噪音过大等实际问题。从结构设计逻辑来看，这款脚轮采用竖置螺旋压缩弹簧作为核心缓冲元件，弹簧套在导向光轴外侧，上下两端分别抵靠安装支架的上下限位座，导向轴与轮架连接端做了轴肩限位，保证弹簧压缩过程中不会出现偏摆、卡滞，轮体受垂直方向冲击力时，冲击力先传递到轮架，再通过导向轴压缩弹簧，将瞬时冲击动能转化为弹簧的弹性势能，避免刚性冲击直接传递到设备本体。安装端采用双安装耳板结构，耳板上预留两个同轴的安装孔，可通过螺栓直接固定在设备底部的安装梁上，安装耳板与弹簧导向座为一体式焊接结构，保证整体连接强度，轮架部分采用叉形结构包裹轮体两侧，轮轴穿过轮体中心与叉架两侧孔位配合，轮体可绕轮轴自由转动，同时整个轮架组件可绕导向轴的竖直轴线做360度旋转，实现万向行走的功能。轮体采用实心硬质耐磨材质，轮面做了微弧面处理，接触地面时压强分布更均匀，既可以在环氧地坪、水泥地面等常见工业地面行走，也不会因为轮面过尖划伤地面涂层。从安装边界来看，这款脚轮的安装耳板孔距适配常规工业型材的安装孔位，不需要额外做转接板即可直接安装，整体压缩行程控制在合理范围，不会因为弹簧压缩量过大导致设备放置后倾斜超差，空载状态下弹簧预压量经过匹配，保证轻载时也能起到缓冲效果，重载时弹簧不会被完全压并失效。实际选型使用时，需要注意单轮额定载荷与设备总重的匹配，四个脚轮支撑的设备建议按照总重量的1.5倍安全系数核算单轮载荷，避免过载导致弹簧永久变形或者轮架断裂；安装时要保证四个脚轮的安装面在同一水平面上，避免单个脚轮受力过大；日常维护时需要定期清理导向轴上附着的灰尘、铁屑等杂物，在导向轴表面涂抹少量润滑脂保证弹簧伸缩顺畅，检查轮轴的固定螺栓是否松动，避免轮体脱落。不同于普通的刚性脚轮，这款带弹簧缓冲的结构可以有效吸收设备经过地面接缝、小凸起、凹坑时产生的震动，对于搭载有精密元器件、易碎工件的移动设备来说，能够大幅降低运输过程中因为震动导致的部件损坏、工件移位风险，同时行走过程中产生的噪音远低于刚性脚轮，适合对车间噪音有要求的生产场景。在建模过程中，弹簧部分按照实际螺旋压缩弹簧的参数建模，还原了弹簧的节距、丝径、有效圈数等细节，导向轴与安装座的配合间隙、轮架与轮体的配合间隙都按照实际装配公差预留，安装耳板的孔位尺寸、轮体直径、整体安装高度都符合行业常用脚轮的尺寸规格，可以直接导入到设备整体装配中做干涉检查、运动仿真，不需要额外调整尺寸比例。轮架的折弯角度、焊接位置都按照实际加工工艺建模，没有出现工艺无法实现的倒扣、薄壁结构，弹簧的两端并紧磨平结构也做了还原，保证仿真时弹簧的受力状态与实际使用一致。
