多工位物料拾取放置连杆执行机构

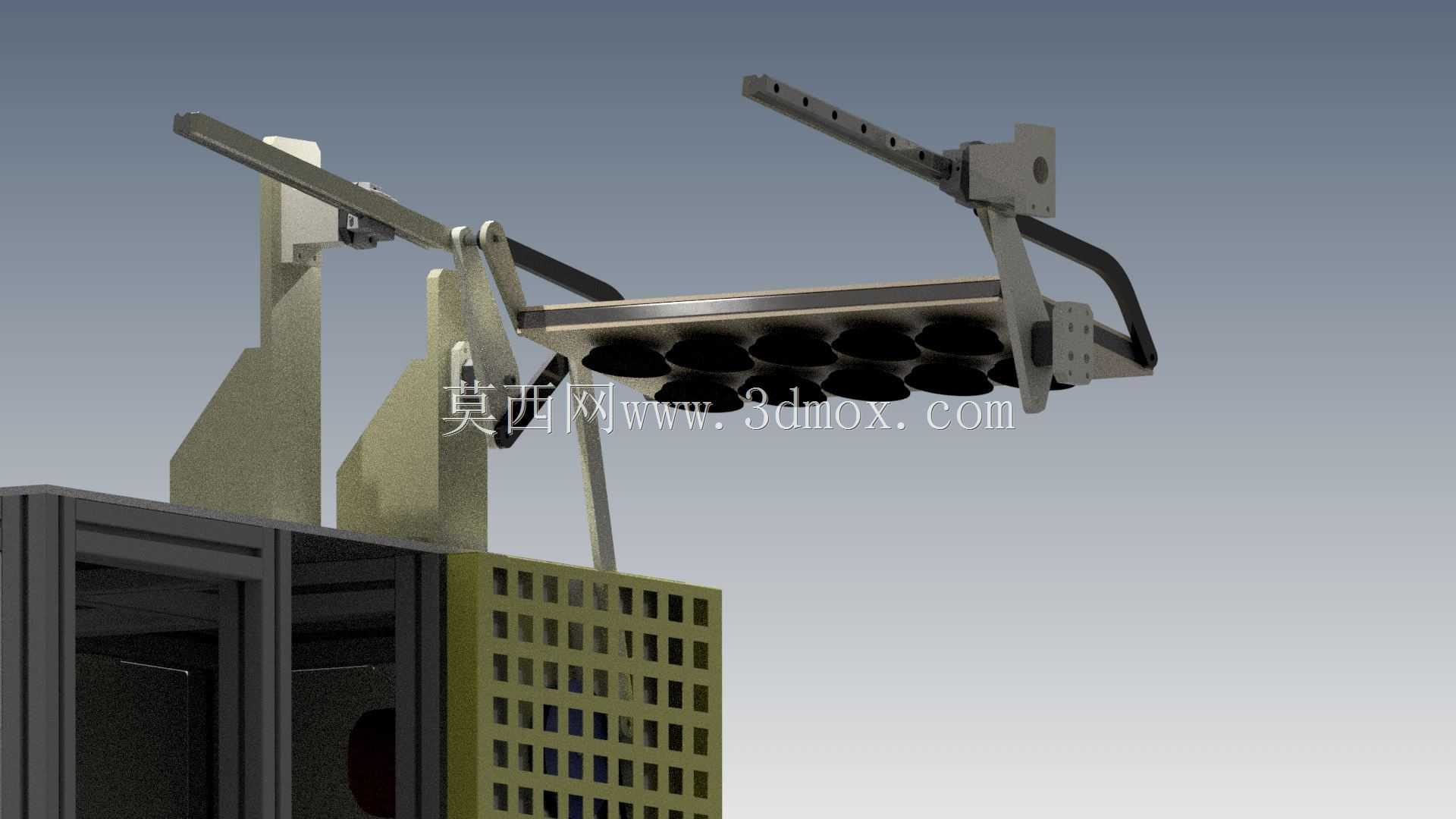

这套拾取放置执行机构，主要应用在自动化产线的工位间物料转运环节，常见于电子元件分拣、小型零部件上下料、仓储料箱周转这类需要重复完成取件、移位、放件动作的作业场景，替代人工完成高频次、定位精度要求一致的重复性搬运动作，能适配多列排布的工件同步取放需求，从结构上看末端搭载了多组并行排布的拾取端，单次动作即可完成整排工件的转移，相比单拾取头的结构，作业效率能提升数倍，适配节拍较快的连续产线作业。

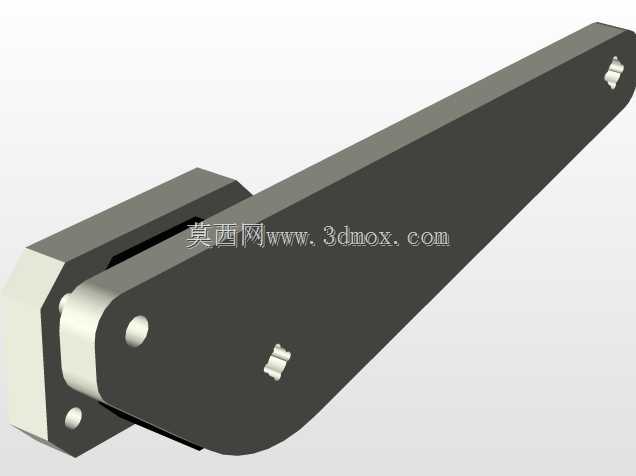

从功能特性来看，整套机构依靠连杆组的联动实现动作输出，驱动端仅需配置单组动力源即可完成整个抬升、平移、下放的复合动作，不需要多轴协同的复杂控制逻辑，动作轨迹完全由连杆的铰接点位、杆长参数决定，运行过程中轨迹固定重复，定位一致性表现稳定，不会出现多轴联动累积的轨迹误差，长时间运行也不会出现点位偏移的问题。机构的抬升臂采用了镂空减重的结构设计，在保证结构刚性的前提下尽可能降低运动部件的自重，减少驱动端的负载，同时降低运动过程中的惯性冲击，让启停动作更平稳，避免拾取的工件因为惯性抖动出现移位、掉落的情况。

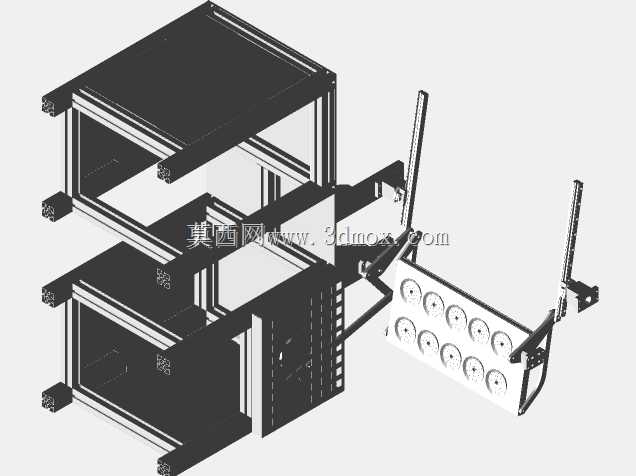

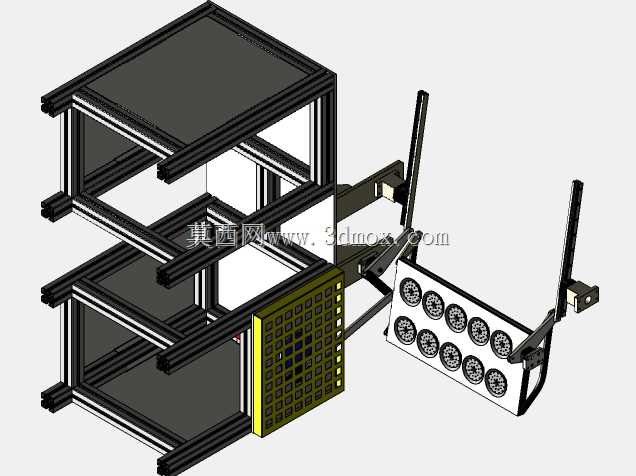

设计思路上，整套机构采用对称式的连杆布局，两侧的连杆组完全同步运动，保证末端拾取架在整个运动行程中始终保持水平状态，不会出现倾斜侧翻的问题，不管是抬升过程还是平移下放过程，末端搭载的工件都能保持平稳姿态，不会因为姿态倾斜出现工件滑落、定位偏移的问题。铰接位置全部采用耐磨衬套配合销轴的连接方式，长期往复运动的磨损量极小，日常维护只需要定期加注润滑脂即可，不需要频繁更换易损件，维护成本较低。机构的固定端采用壁挂式安装支座，不需要占用地面安装空间，可以直接固定在产线侧边的机架立面或者设备仓的侧壁上，适配现有产线的改造升级，不需要对原有产线的布局做大幅调整。

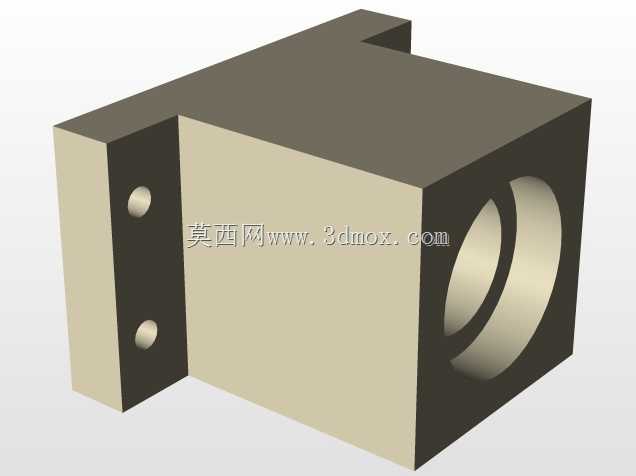

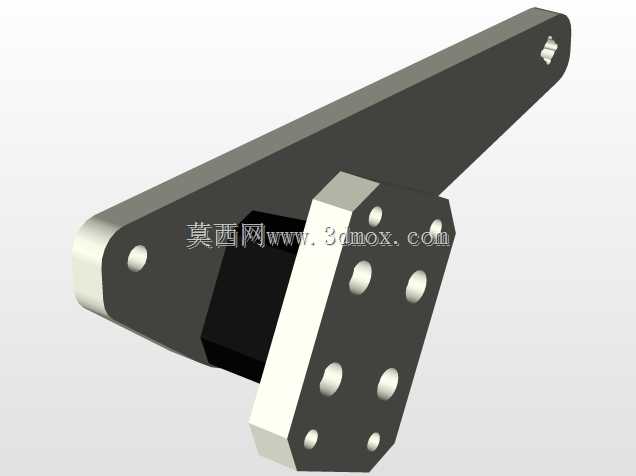

安装边界方面，固定支座的安装孔位采用长圆孔设计，安装时可以根据实际的工位高度差做小范围的位置微调，补偿安装面的加工误差。整套机构的运动行程覆盖水平方向400毫米以内的移位需求，垂直方向抬升高度在150毫米左右，适配两个相邻工位高度差不超过120毫米、水平间距在300到380毫米之间的转运场景，安装时需要预留足够的运动避让空间，避免周边的机架、料架与运动中的连杆、拾取架发生干涉。末端拾取架预留了通用的安装接口，可以根据实际拾取的工件类型更换吸盘、夹爪等不同的拾取元件，不管是表面平整的片状工件、带定位孔的小型结构件，还是成排排布的料盒，都可以通过更换末端拾取元件实现适配，不需要改动整套连杆机构的主体结构，通用适配性较强。

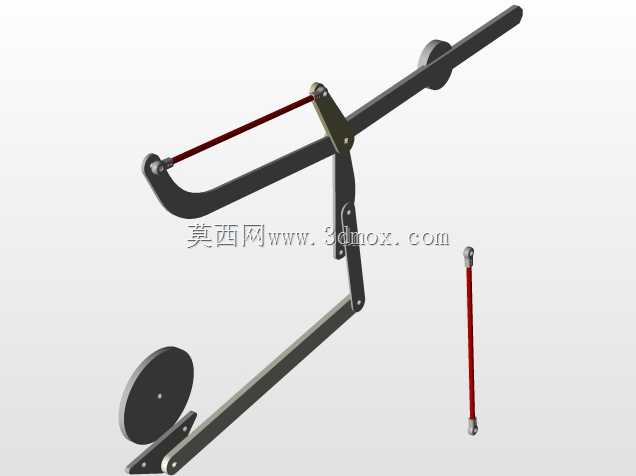

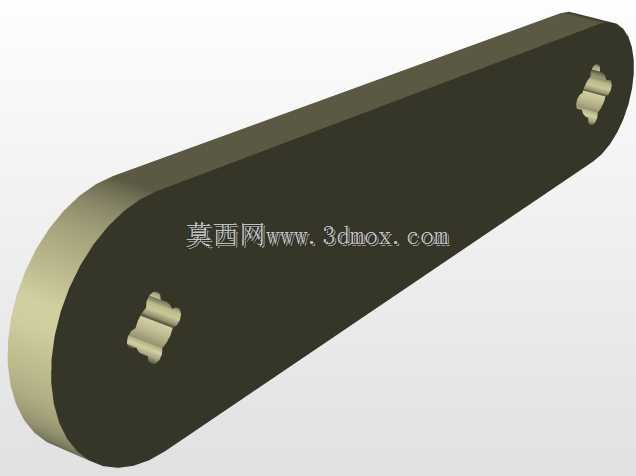

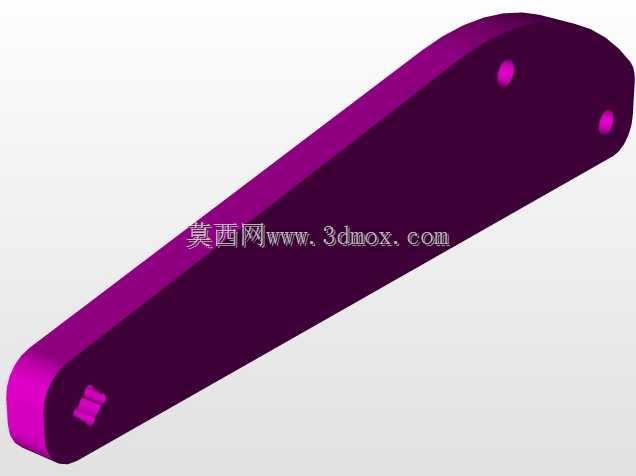

实际运行过程中，机构的动作逻辑非常清晰，驱动端带动主动杆转动时，通过连杆的联动带动从动摆臂同步摆动，末端的拾取架会先垂直抬升脱离下方的料位，再沿圆弧轨迹平移到目标工位上方，随后垂直下放到放料位置，完成放件后再沿原轨迹返回取件位置，整个动作循环没有多余的空行程，动作节拍紧凑，单循环耗时可以控制在2秒以内，能匹配大部分中高速产线的节拍要求。两侧的连杆组之间设置了同步连接杆，进一步保证两侧运动的同步性，避免因为两侧负载不均出现动作卡滞、偏斜的问题，即使末端拾取架上的工件负载分布不均，也能通过同步杆的刚性连接保证两侧动作一致，运行平稳可靠。
