蛋形高空坠落防护缓冲火箭结构

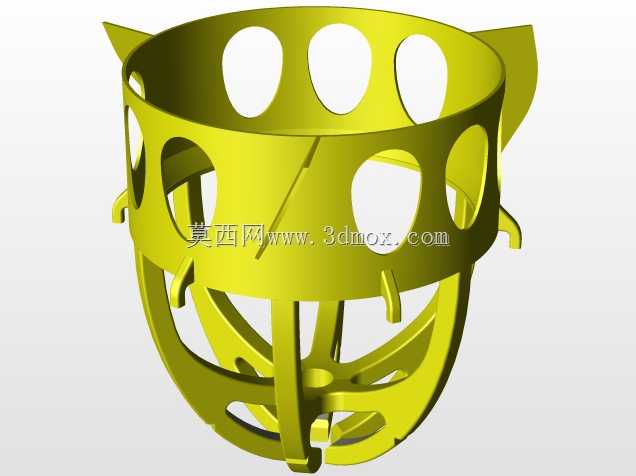

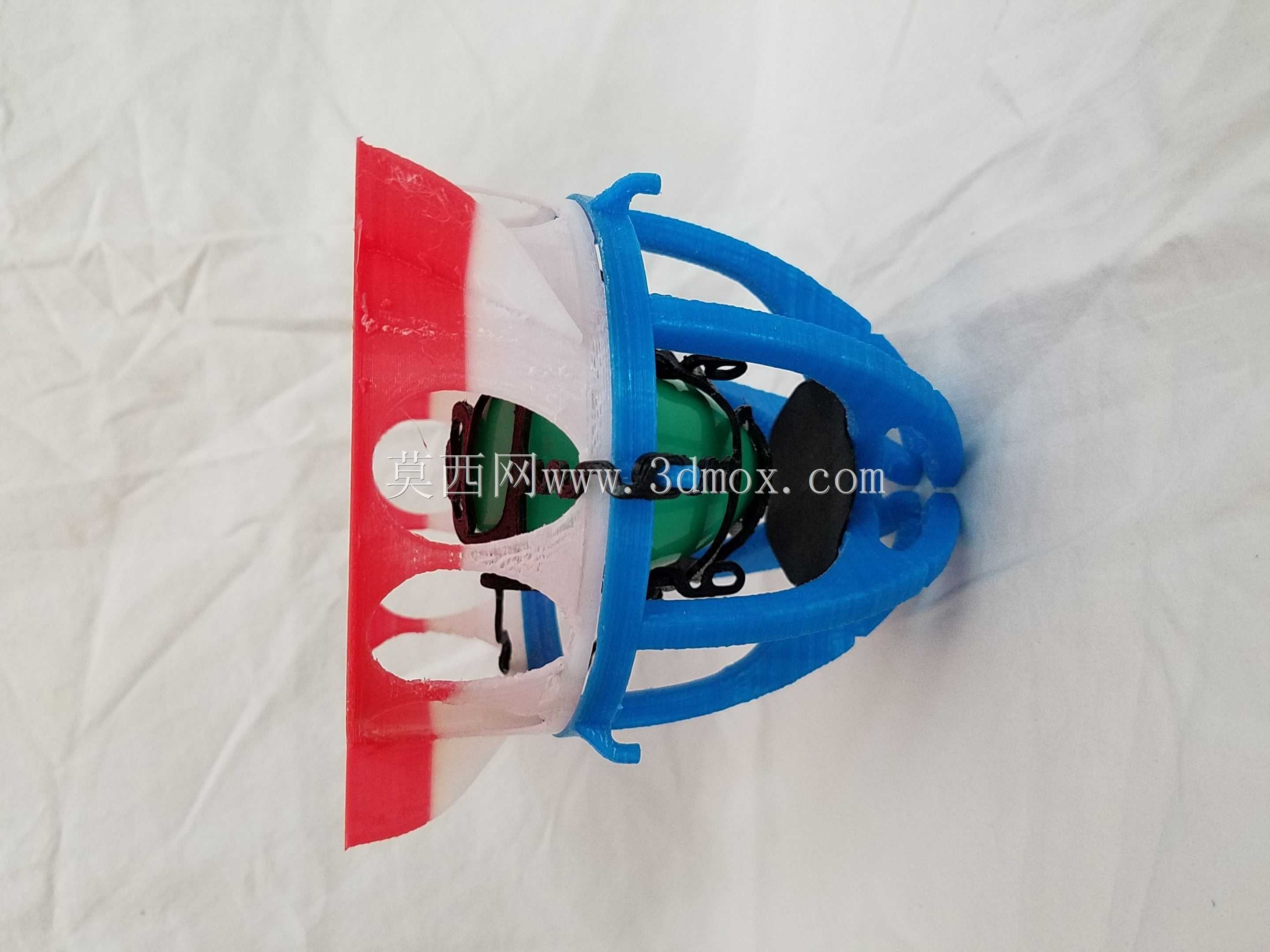

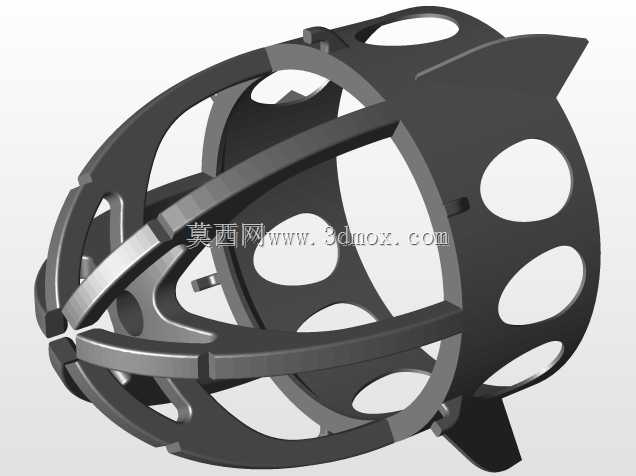

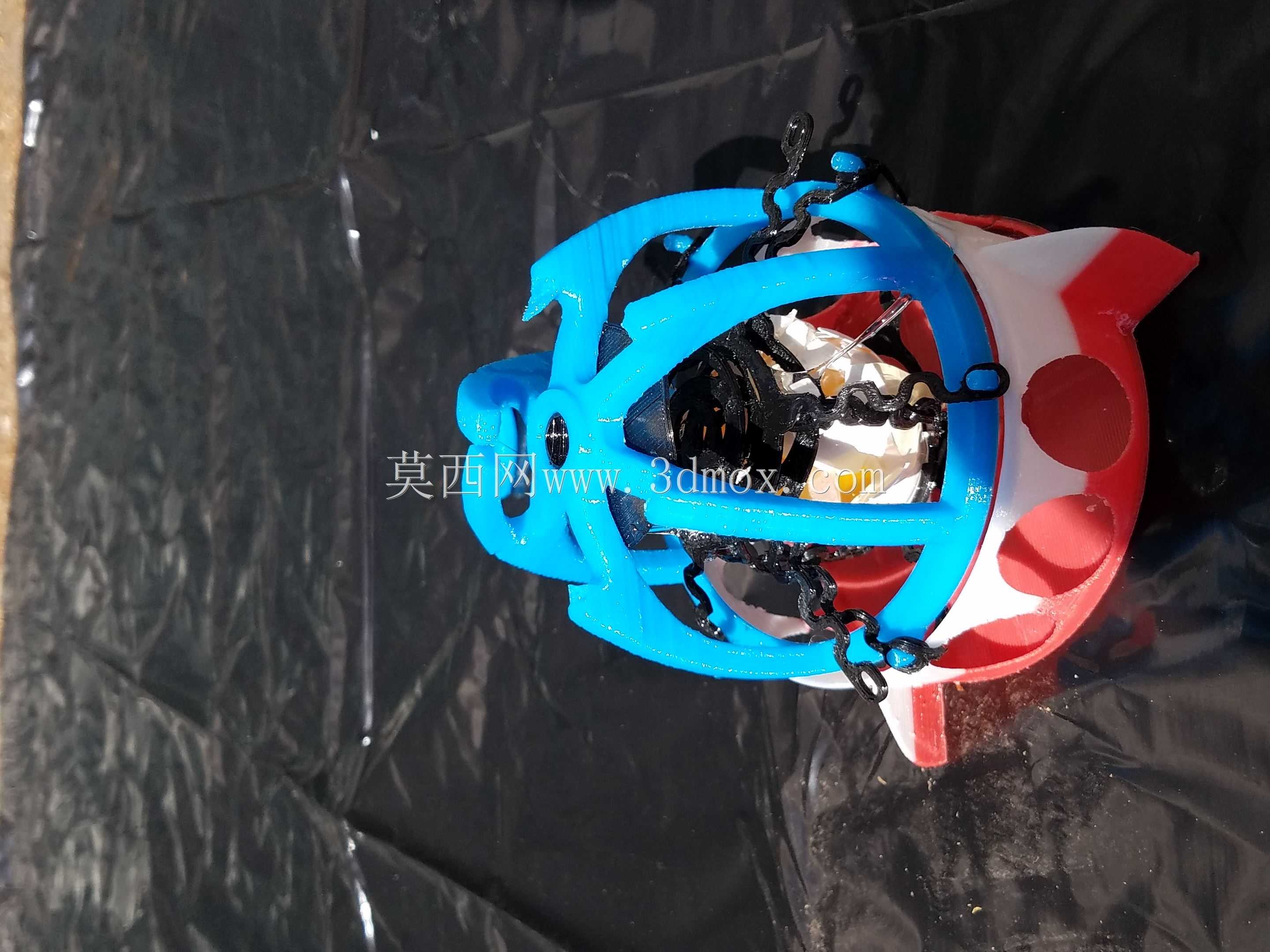

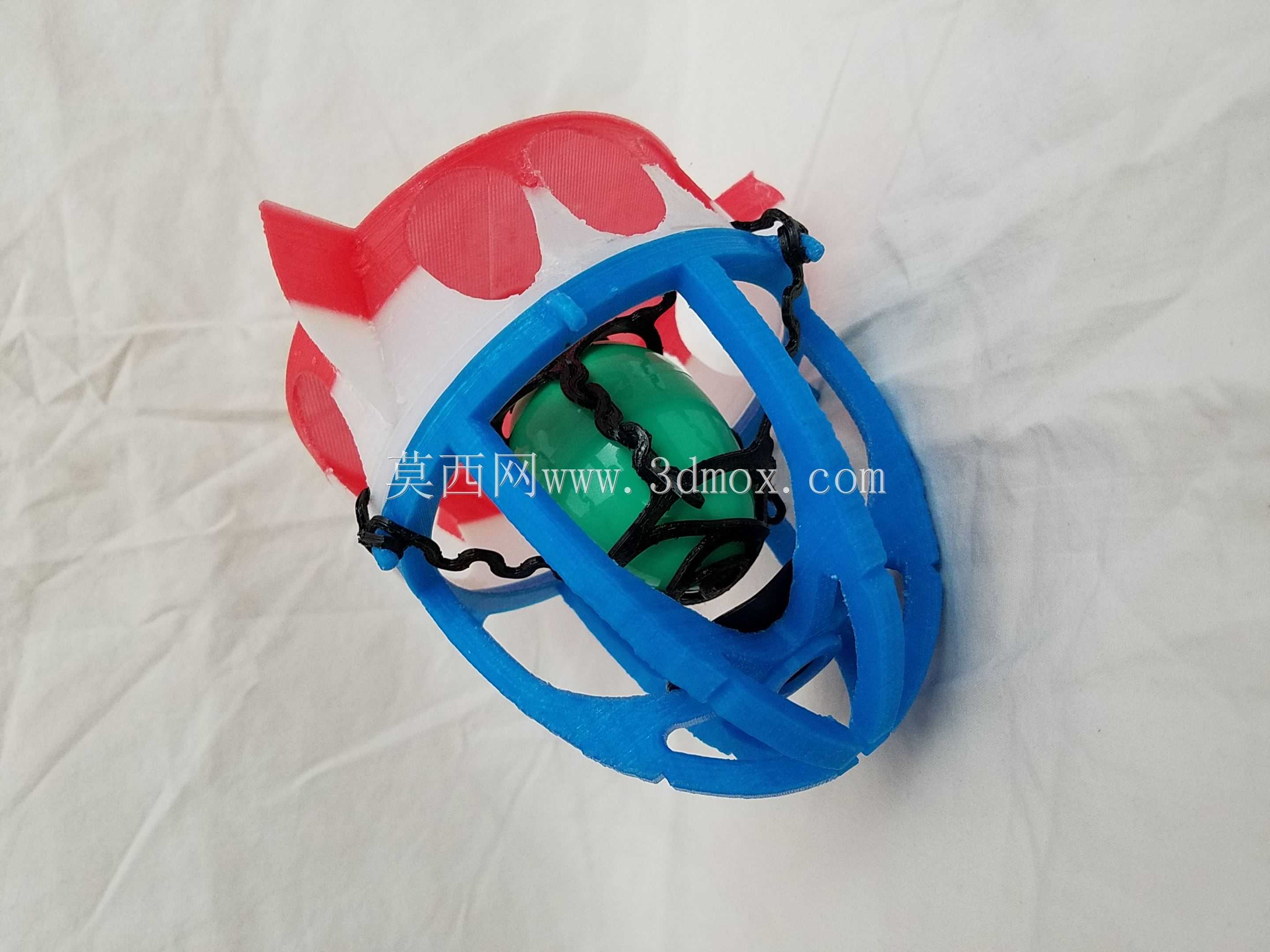

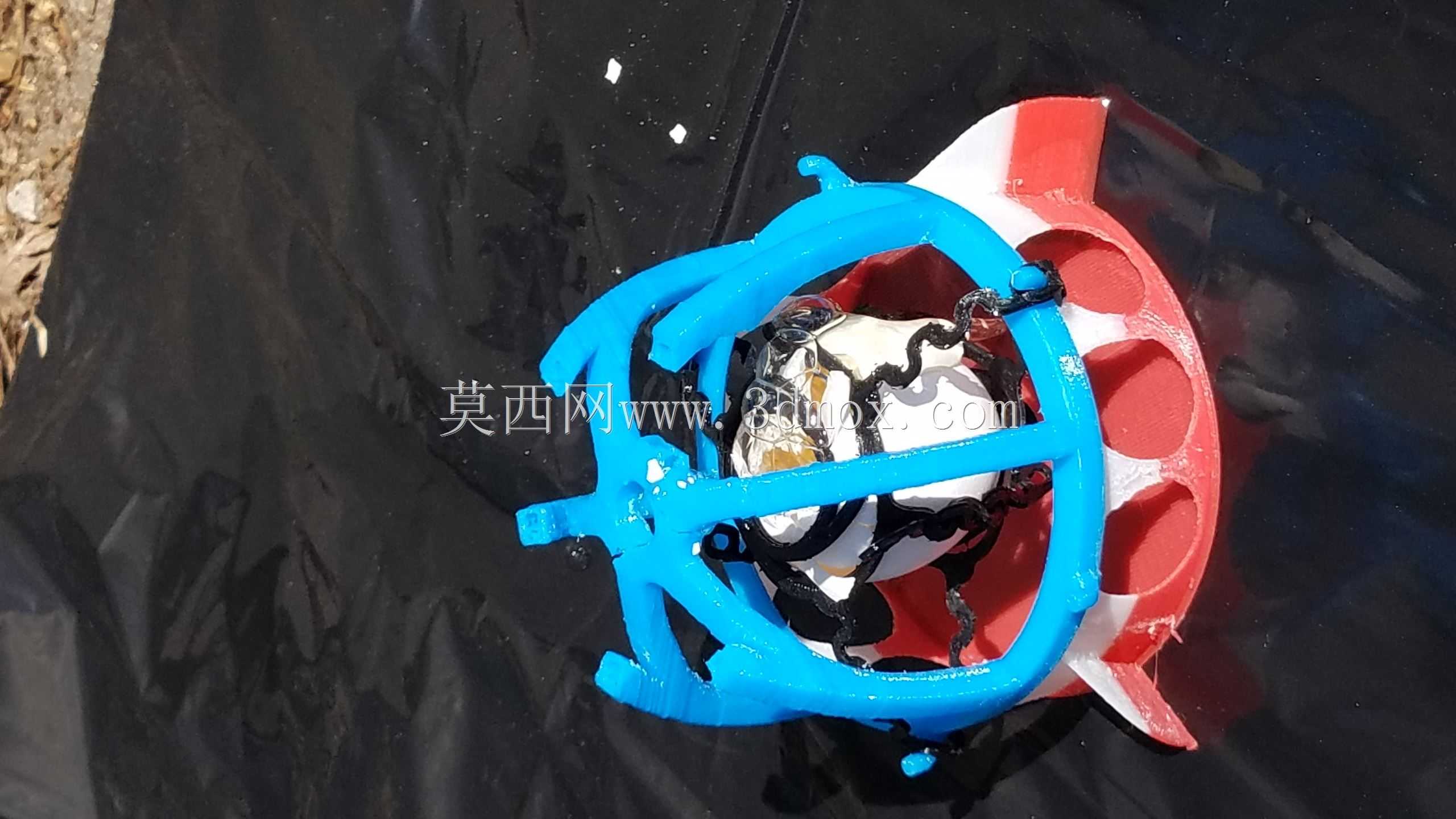

　　该结构核心面向高空坠落防护的实验验证场景，针对易碎蛋形载体的落地冲击防护需求设计，可作为小型易碎载荷空投防护的原理验证载体，也可拓展用于微型精密器件空投、教学类力学实验演示等场景，为同类缓冲防护结构的参数迭代提供可落地的实体测试基础。结构整体分为外部缓冲框架与内部蛋形载舱两部分，外部框架采用镂空笼式构型，顶部设置带斜向纹理的箭鳍结构，落地时可借助倾斜箭鳍与接触面的摩擦产生侧向旋转，将竖直方向的冲击动能部分转化为旋转动能，降低竖直方向的瞬时冲击峰值。框架主体采用多臂式辐条结构，初始设计的三臂结构经测试存在支撑刚度不足、冲击下易断裂的问题，迭代后调整为六臂布局，既可以根据实际打印工艺选择全臂作为主支撑，也可选取三臂作为核心承载、

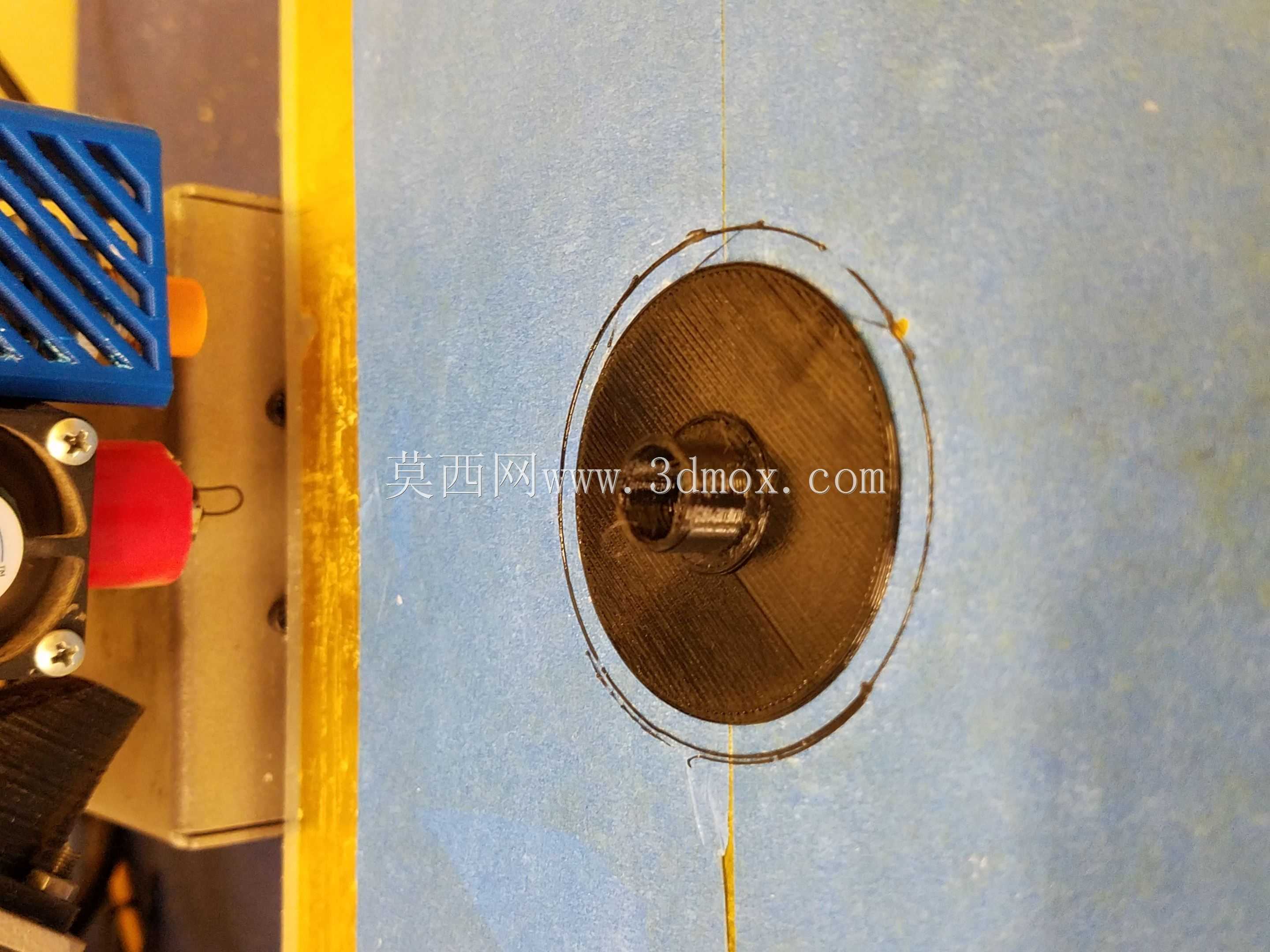

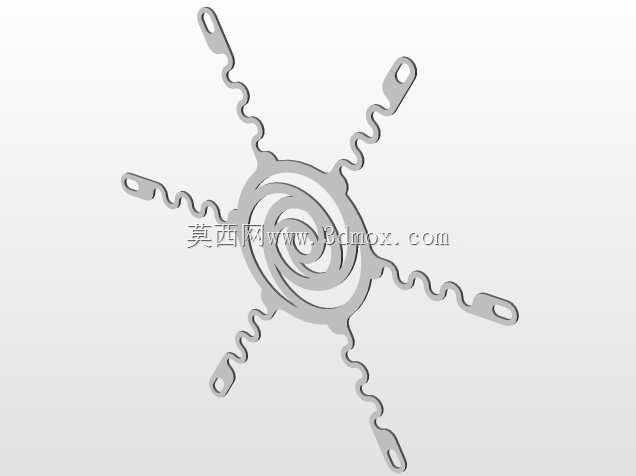

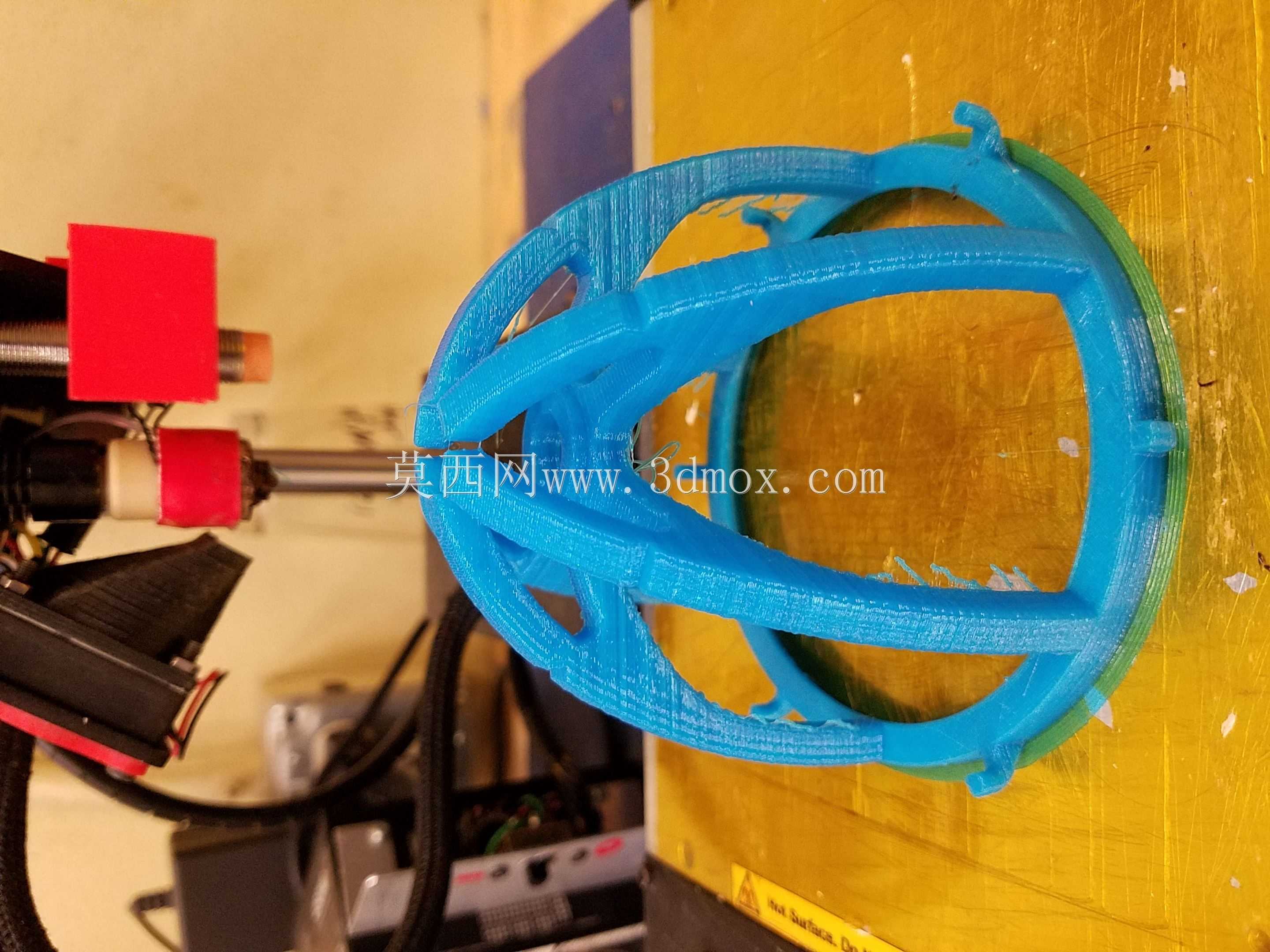

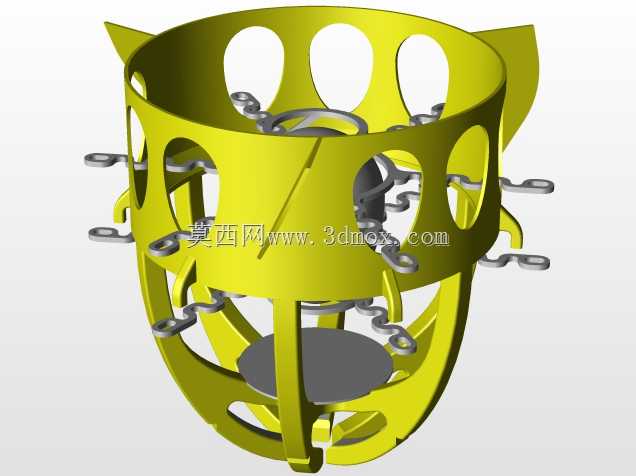

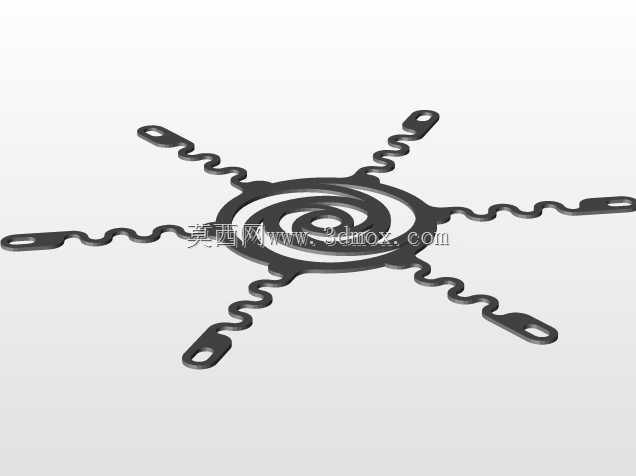

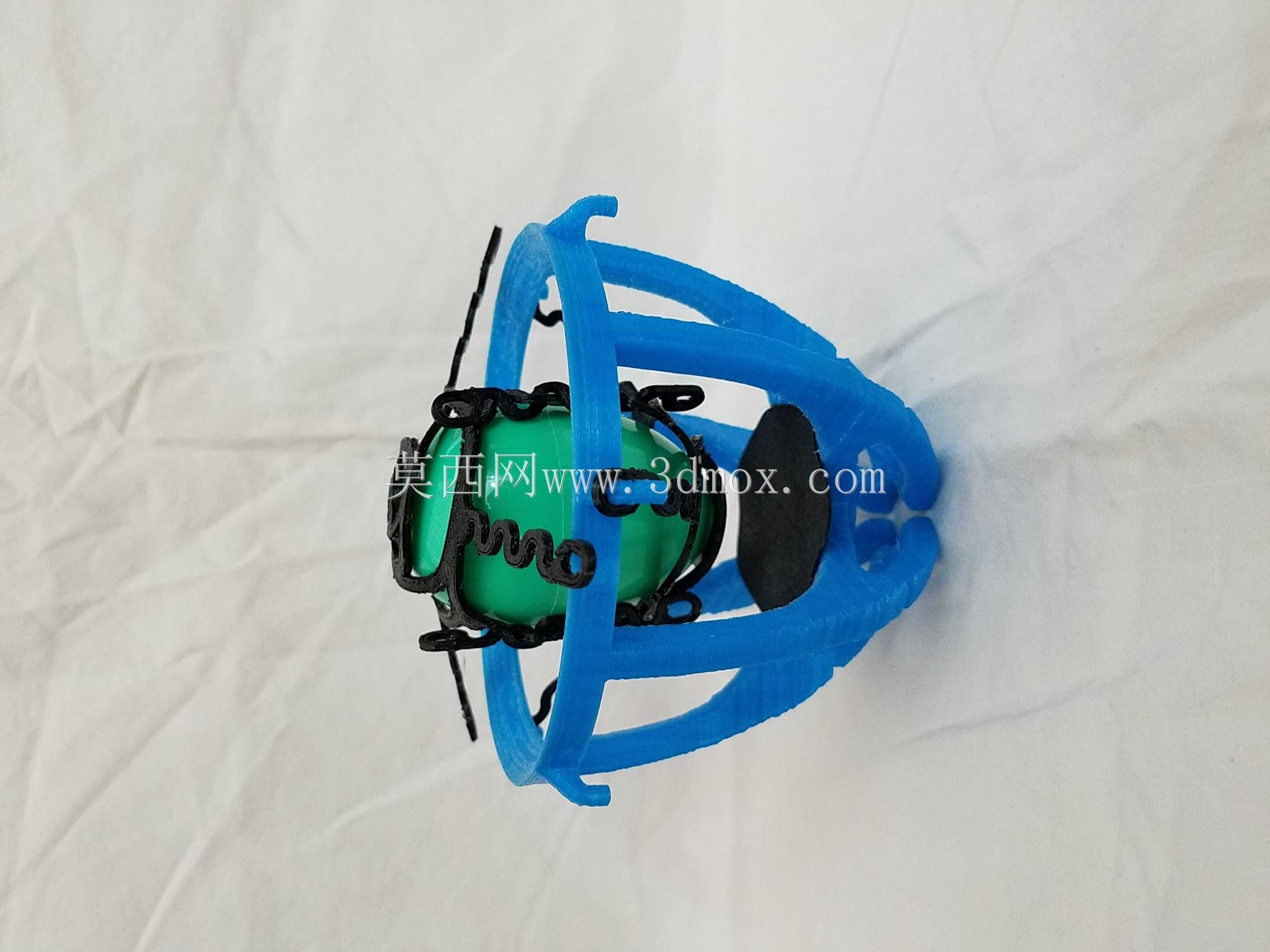

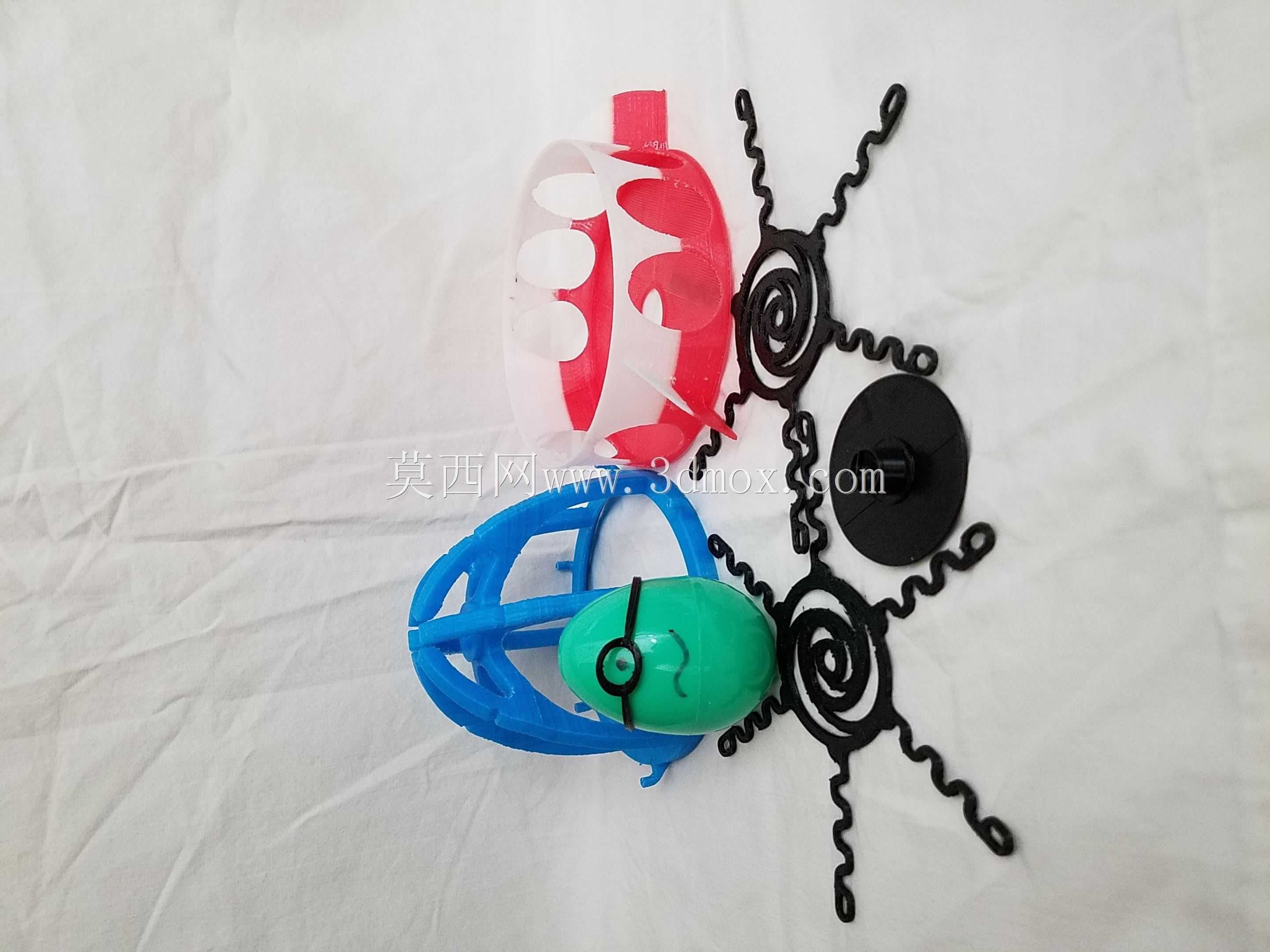

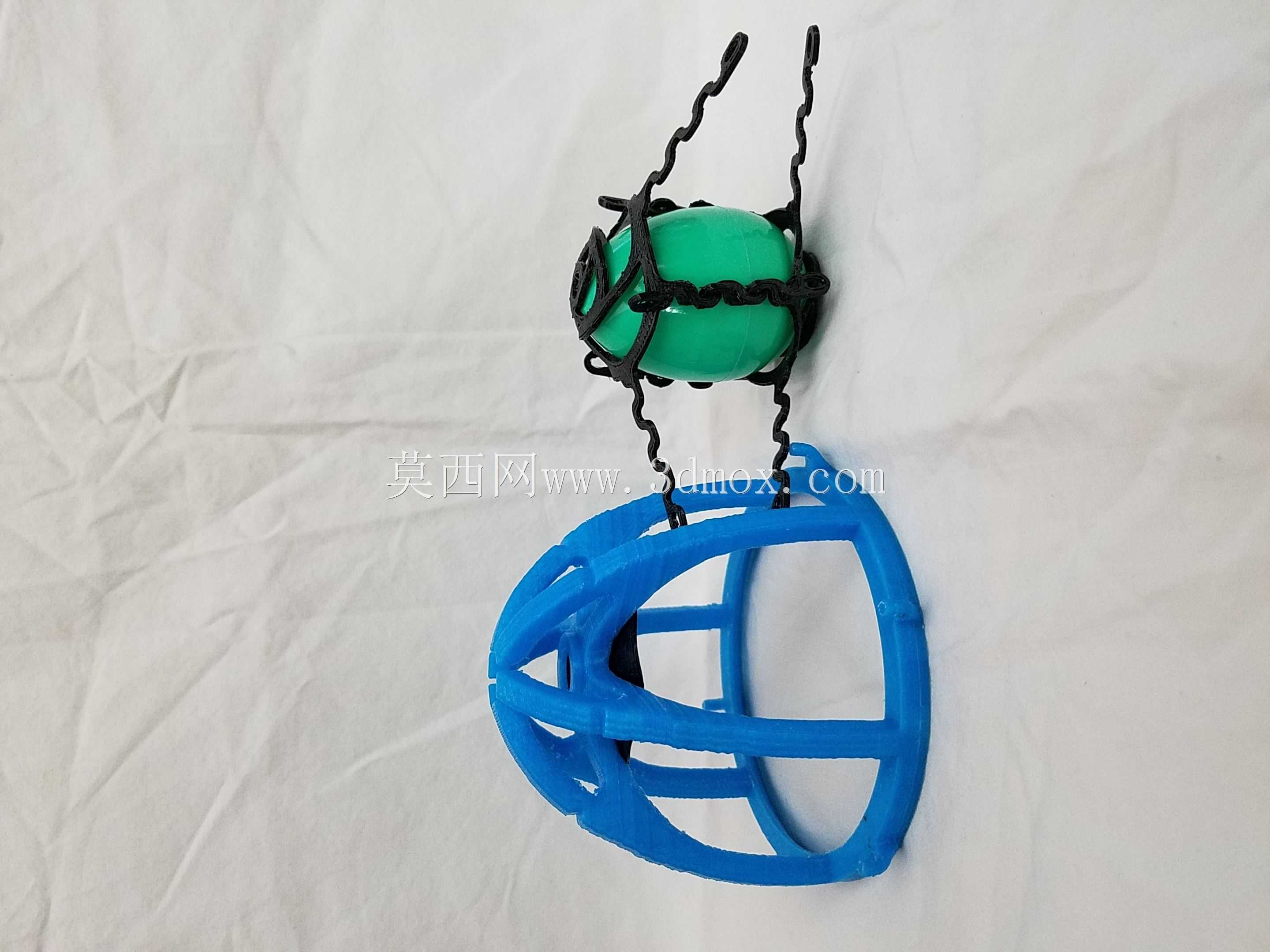

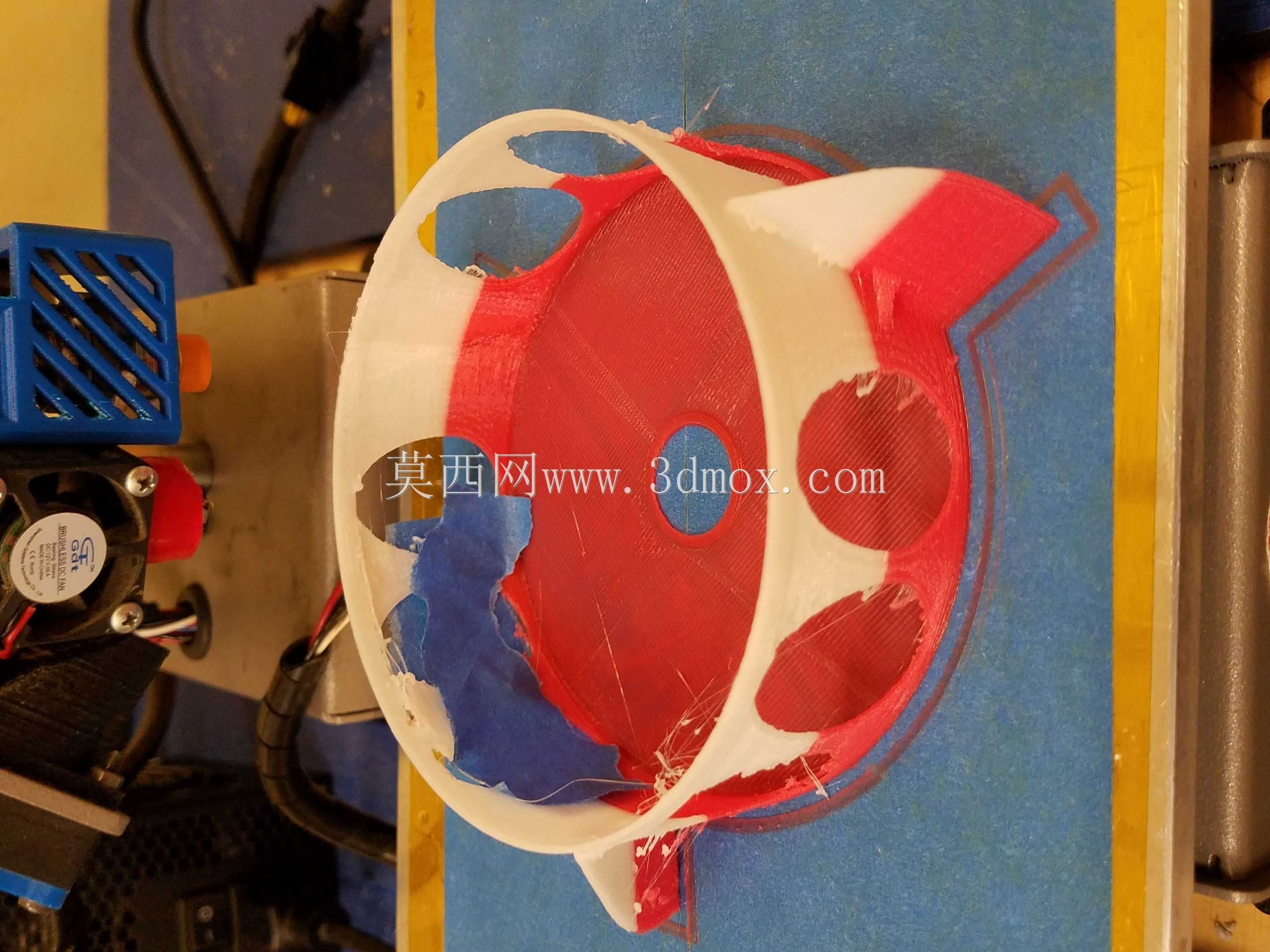

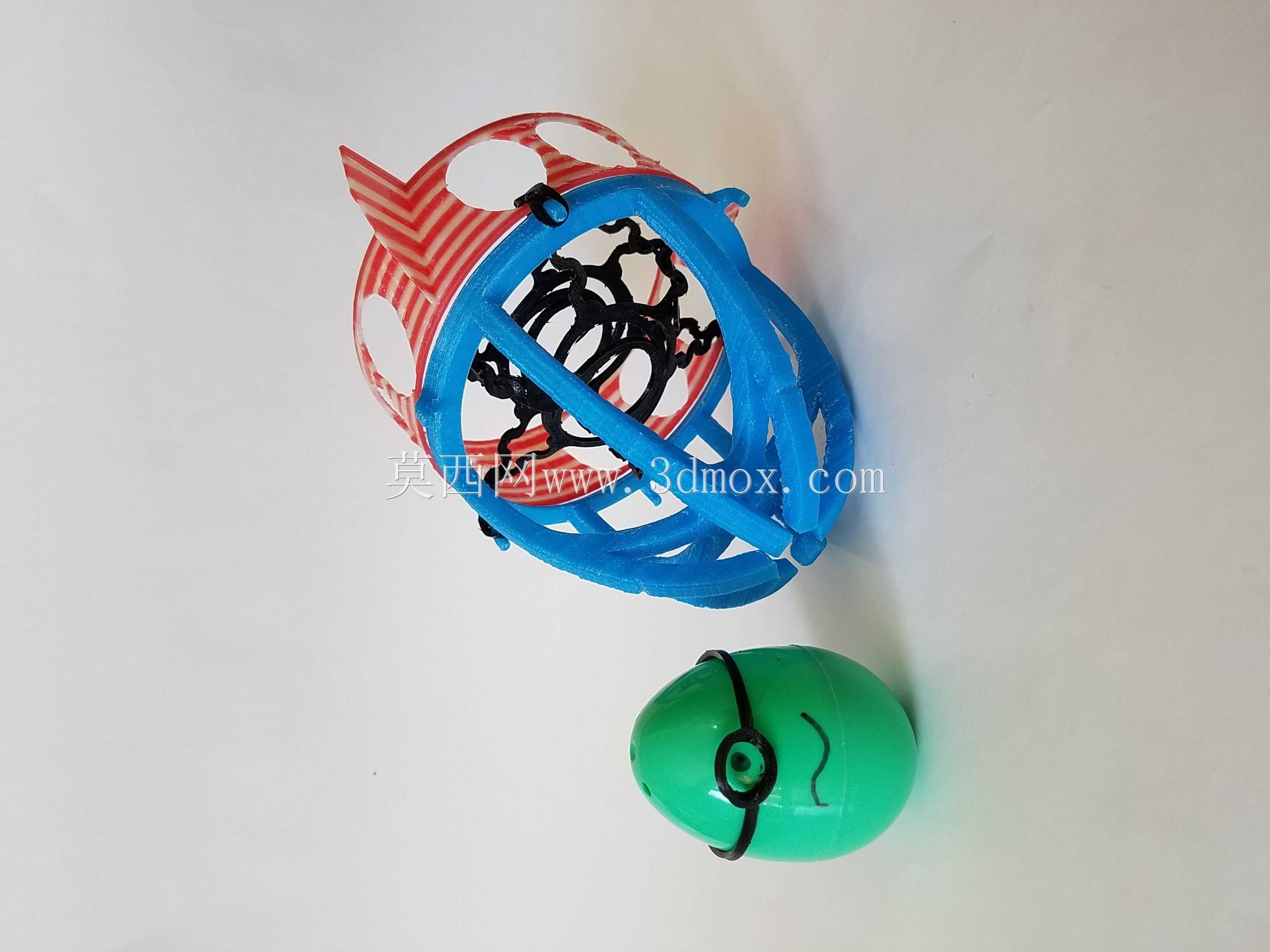

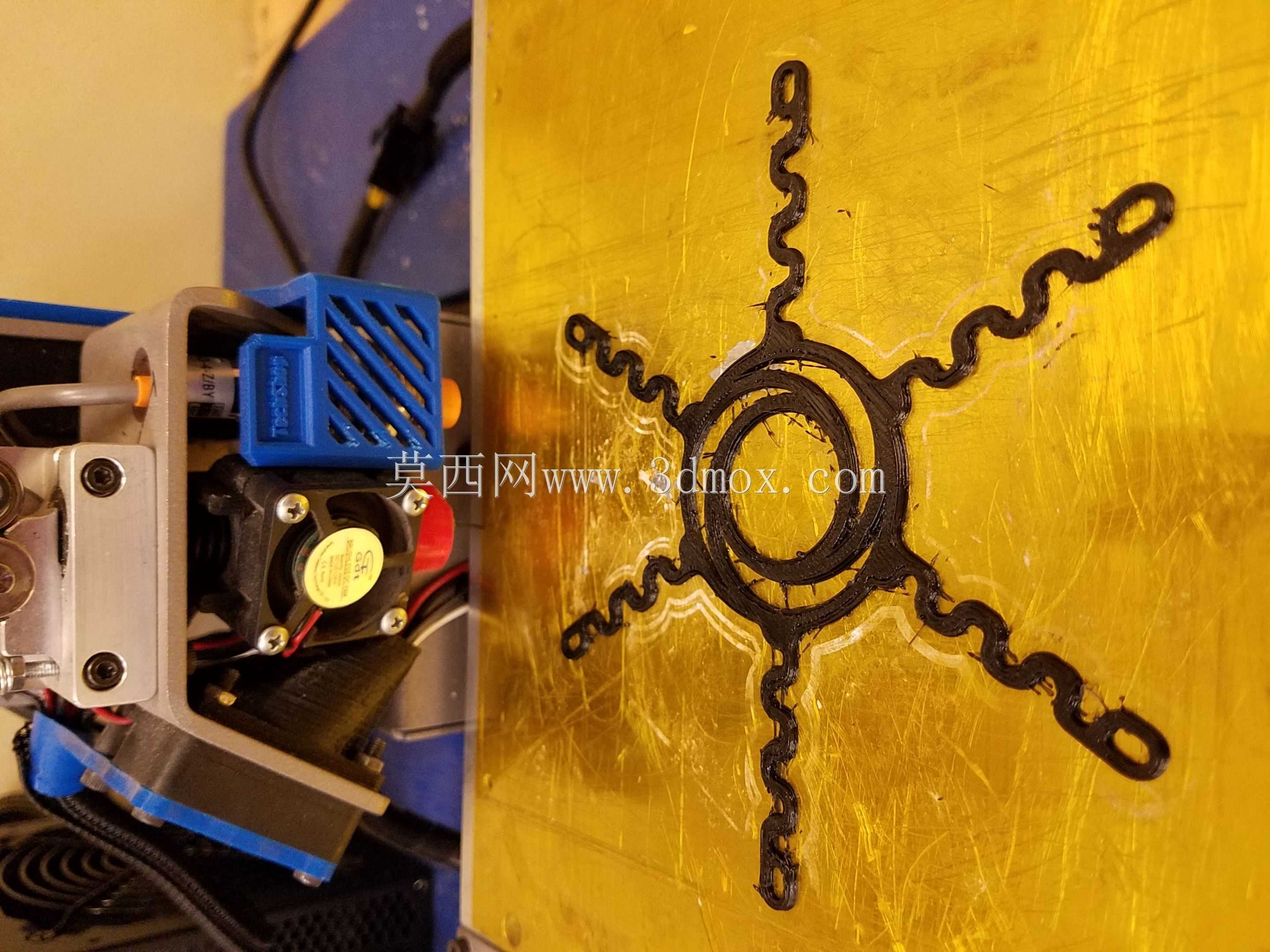

　　其余臂作为冗余安全防护结构，适配不同加工条件下的刚度需求。框架的镂空设计一方面可降低整体自重，减少坠落过程中的附加冲击能量，另一方面可避免封闭壳体带来的降落伞效应，保证坠落姿态的可控性，确保结构以预设的朝向接触地面，让缓冲结构按设计路径完成吸能动作。内部载舱为适配蛋形轮廓的独立舱体，外部设置环形限位结构，与外部框架的内侧卡槽配合实现径向定位，避免坠落过程中载舱在框架内发生大幅窜动撞击框架内壁；载舱与框架之间预留柔性吊索的安装空间，吊索采用柔性丝状材质制作，可在冲击发生时通过自身的拉伸变形吸收部分冲击能量，同时将蛋形载体的载荷均匀分散到框架的各个臂上，避免局部应力集中导致载体破损。设计过程中针对无支撑FDM打印工艺做了专项适配，

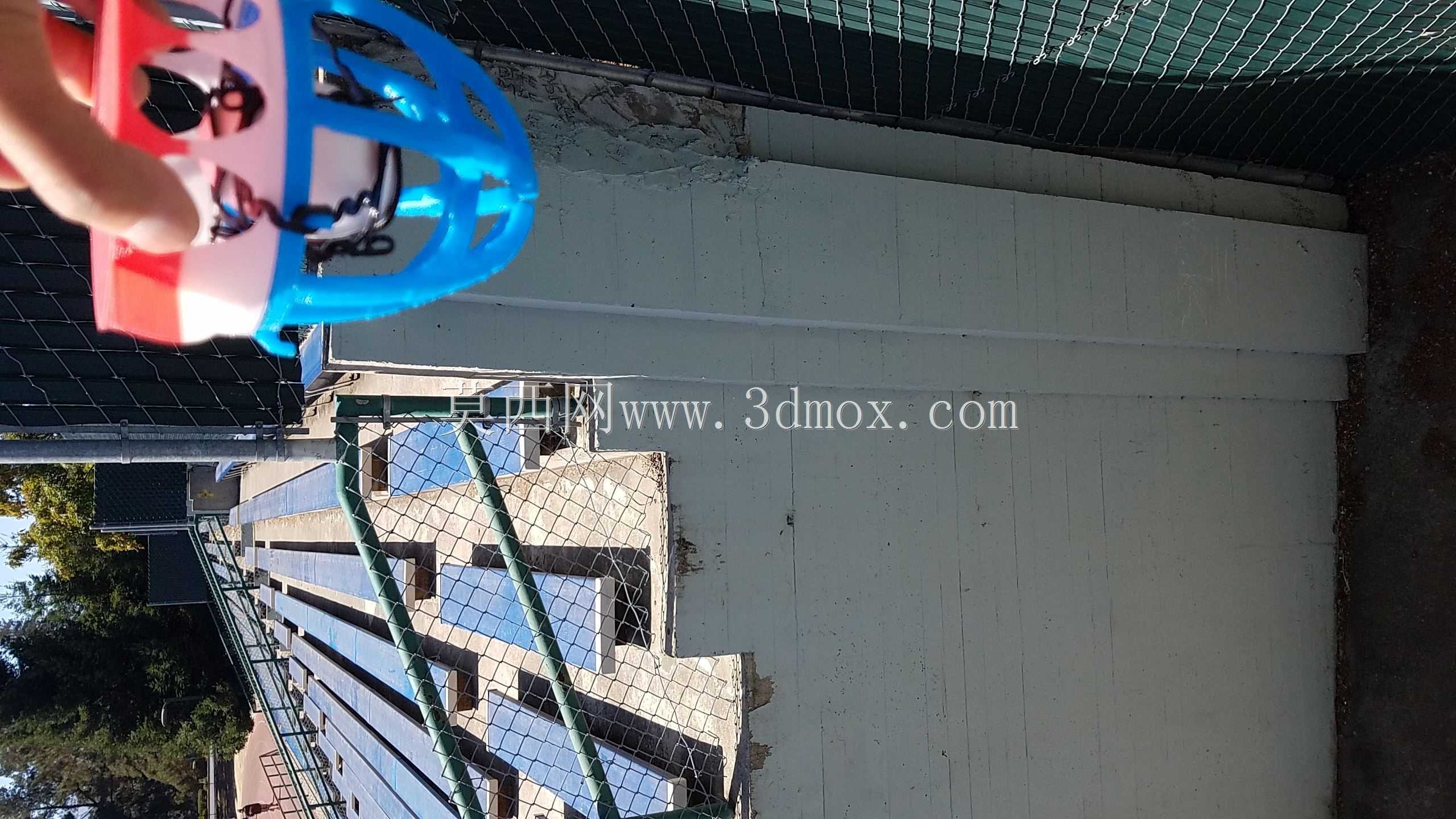

　　对框架的立柱、辐条厚度做了加厚处理，避免无支撑打印时出现结构翘曲、层间结合力不足的问题，若采用其他工艺加工，可对应减小构件厚度以进一步降低整体重量；框架底部与侧面的轮廓做了圆角过渡，避免冲击时尖锐棱边产生应力集中导致结构脆断，同时也可防止落地时棱边切入接触面造成姿态卡滞，影响缓冲动作的正常触发。结构的安装边界需保证内部载舱与外部框架之间留有足够的吊索伸缩余量，吊索的初始长度需经过调试，确保坠落过程中载舱不会与框架发生硬接触，同时冲击时吊索的拉伸行程处于材料的弹性变形区间内，避免吊索断裂失去缓冲作用；外部框架的最大外径需满足坠落测试的场地边界要求，箭鳍的倾斜角度经过反复调整，保证旋转速度处于合理区间，

　　既不会因旋转过快产生额外的离心载荷，也不会因旋转过弱无法有效分解竖直冲击能量。该结构的设计逻辑跳出了传统缓冲结构单纯依靠材料变形吸能的思路，通过姿态引导、能量转化、多级缓冲的组合方式实现防护效果，对于小载荷空投防护、易碎品运输缓冲结构的设计都有一定的参考价值，其分体式的结构设计也方便单独对外部框架或内部载舱进行迭代测试，无需每次测试都重新制作整个结构，可有效降低测试阶段的加工成本与周期。
