可增量调节仿生人工腕关节结构设计

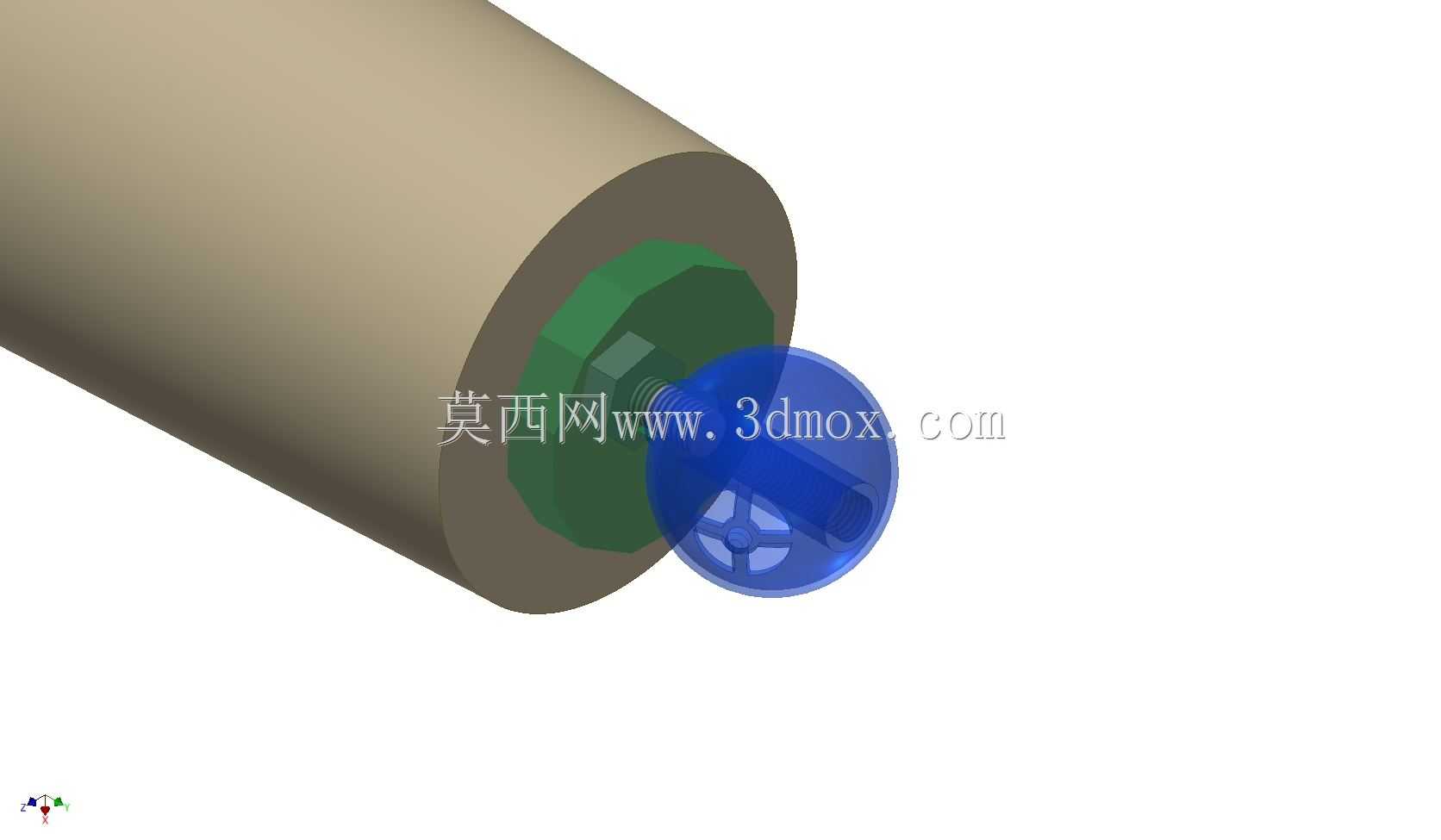

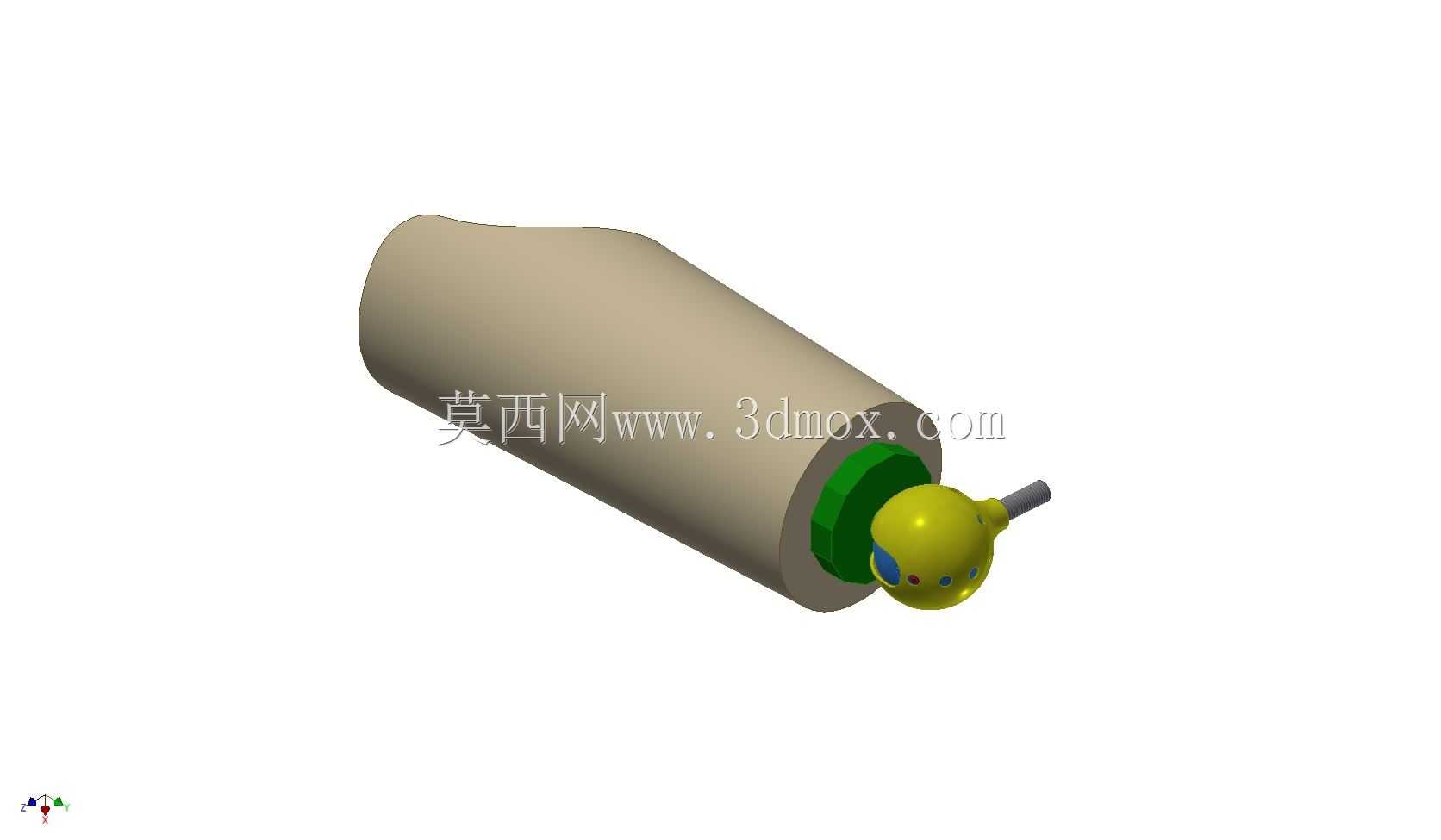

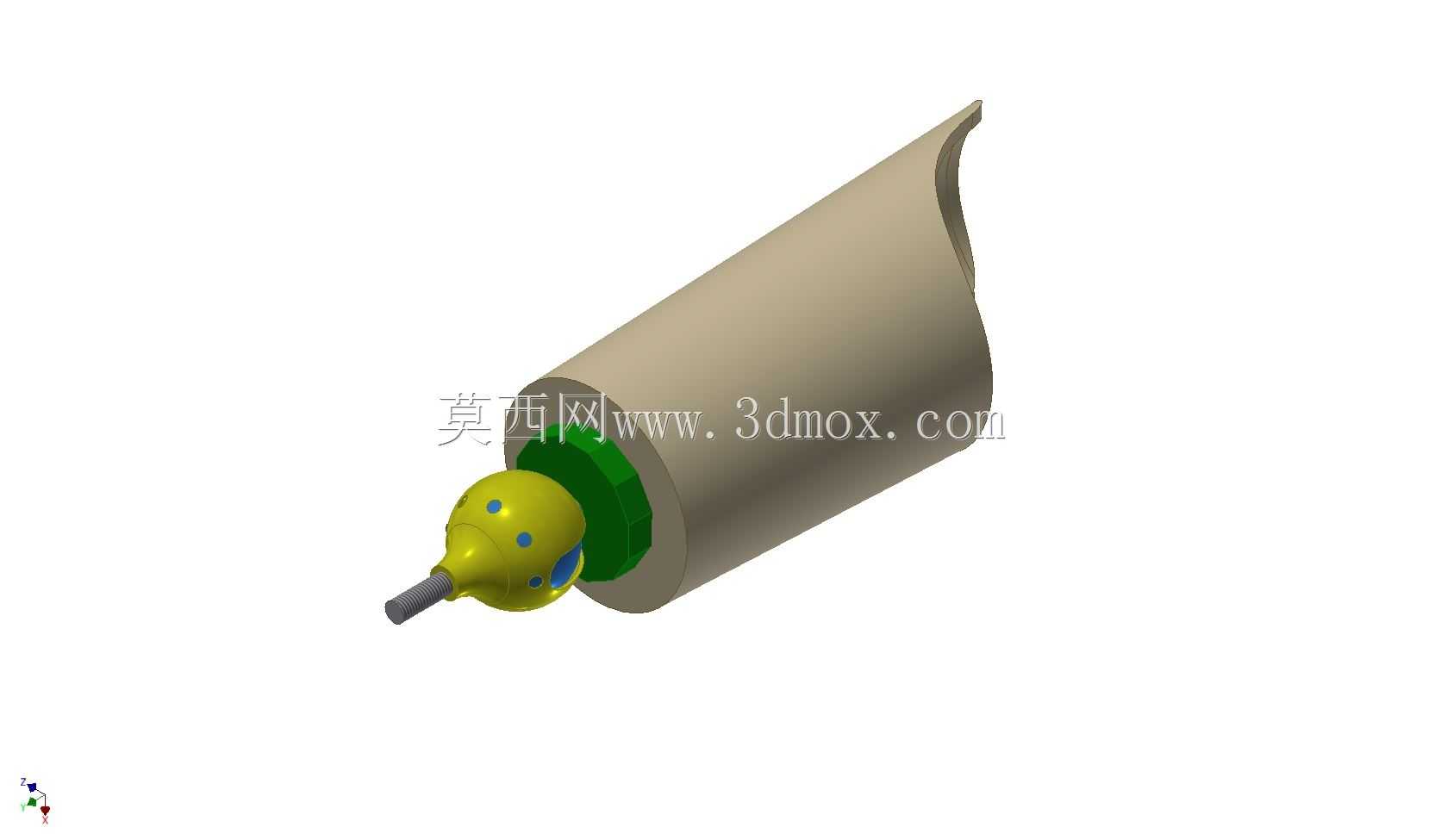

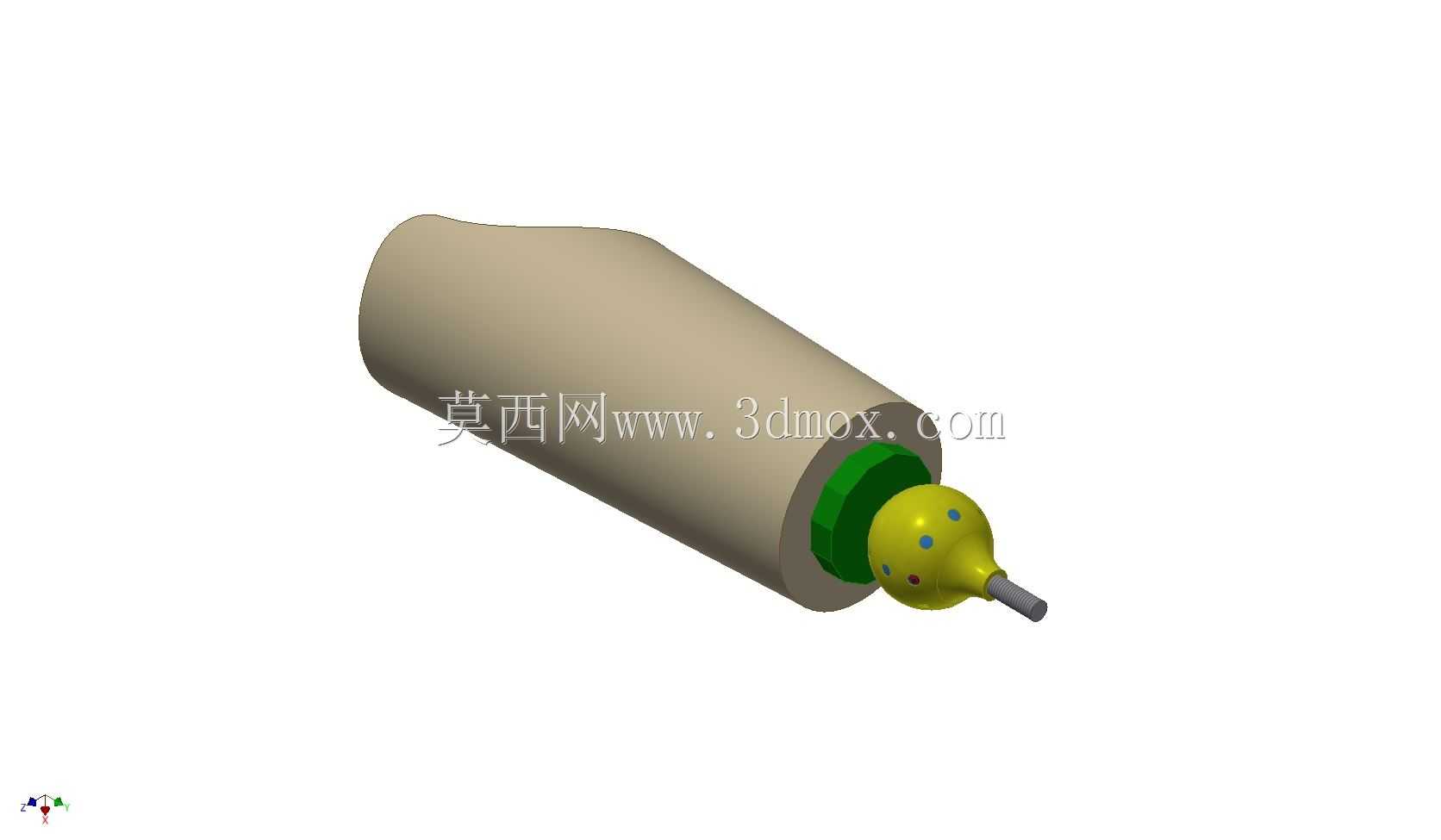

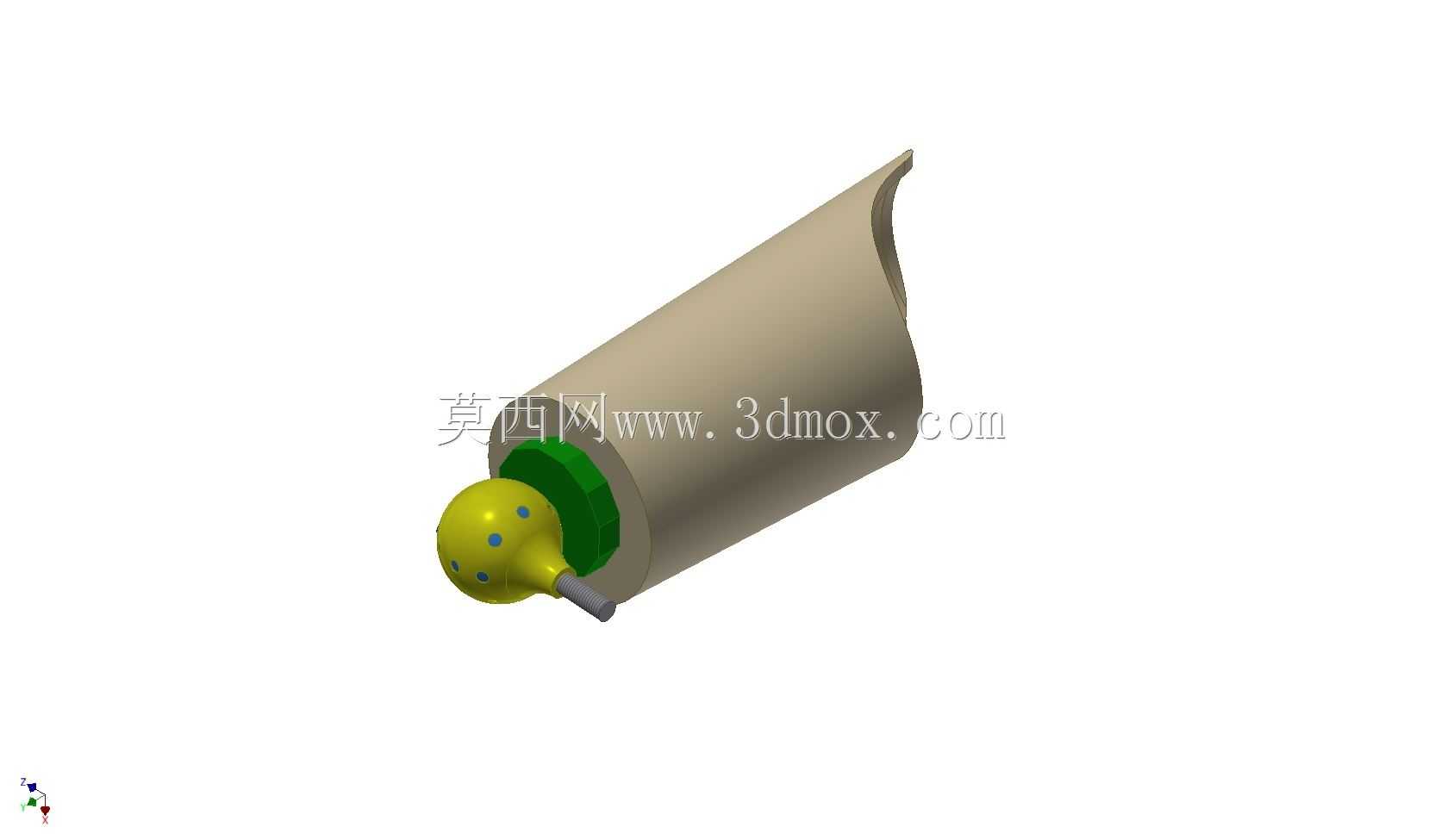

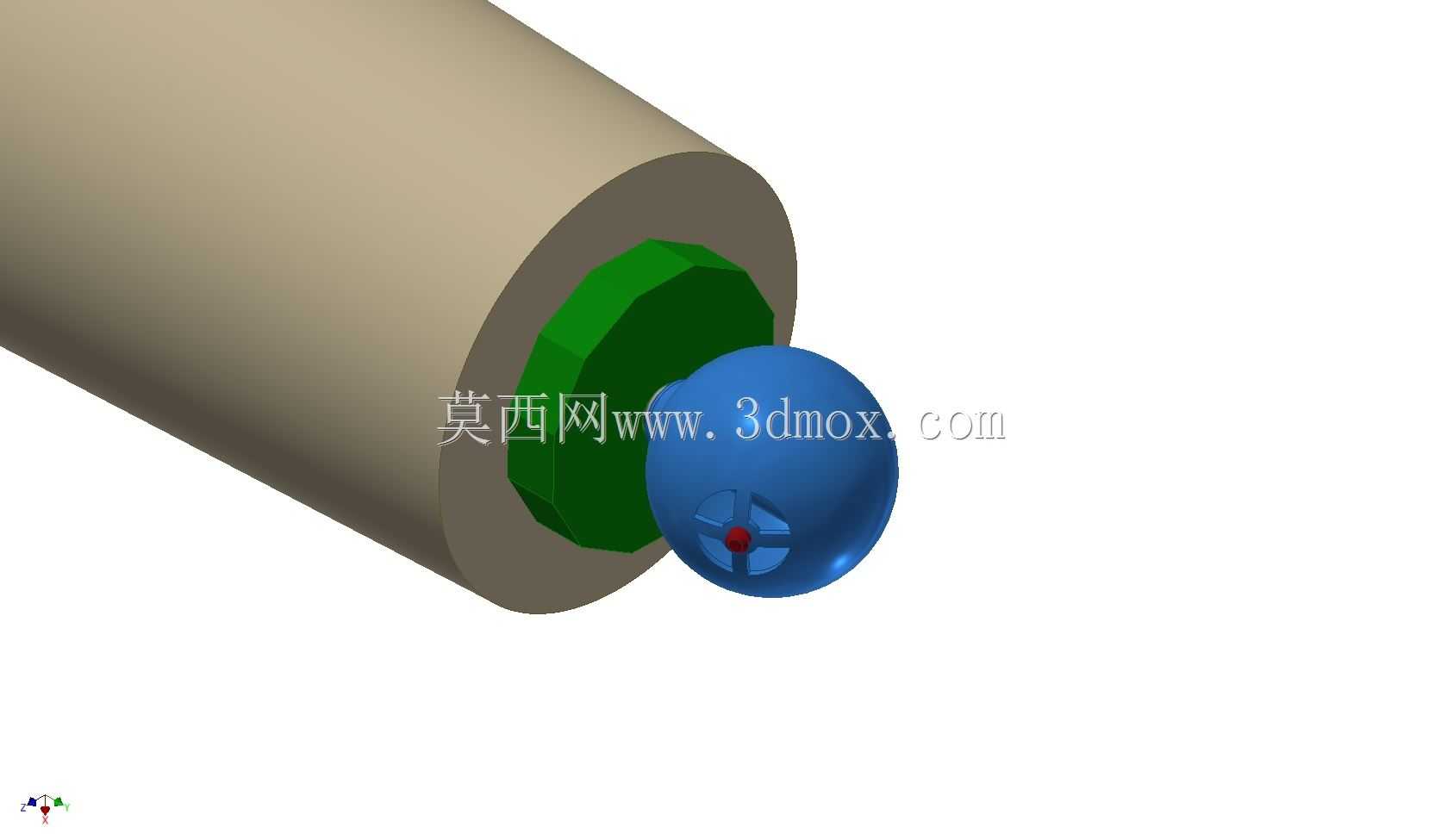

　　这款仿生腕部连接结构，主要面向上肢假肢装配、仿生操作末端集成两类应用场景，既可以作为前臂假肢的腕部衔接部件，匹配不同假手终端实现日常动作的角度调节，也能集成到特种作业仿生机械手、实验室仿生操作平台的末端，替代传统固定腕座实现多姿态作业需求。不同于常规假肢腕部采用的单轴旋转结构，这款设计采用球窝铰接作为核心运动副，从结构上还原了人体腕部的多向活动能力，同时规避了传统球铰结构定位精度差、负载后易窜动的问题。

　　从功能实现逻辑来看，结构的运动调节分为两个独立维度：旋转维度采用45度增量档位设计，按压侧部的解锁按键即可解除周向限位，转动到对应档位后松开按键，内置的弹性定位结构就会卡入对应定位槽，实现周向角度的固定，这种档位设计既避免了无级旋转长期使用后出现的阻尼衰减、角度漂移问题，也能满足日常使用中常见的正向、侧向取物的角度需求，不需要使用者反复微调角度。弯曲维度则采用30度增量调节，在周向角度锁定后，扳动锁环解除弯曲方向的限位，即可将末端调整到所需的弯曲角度，锁环复位后即可完全锁死弯曲自由度，两个维度的锁止结构相互独立，不会出现调节一个维度时另一个维度松脱的问题。

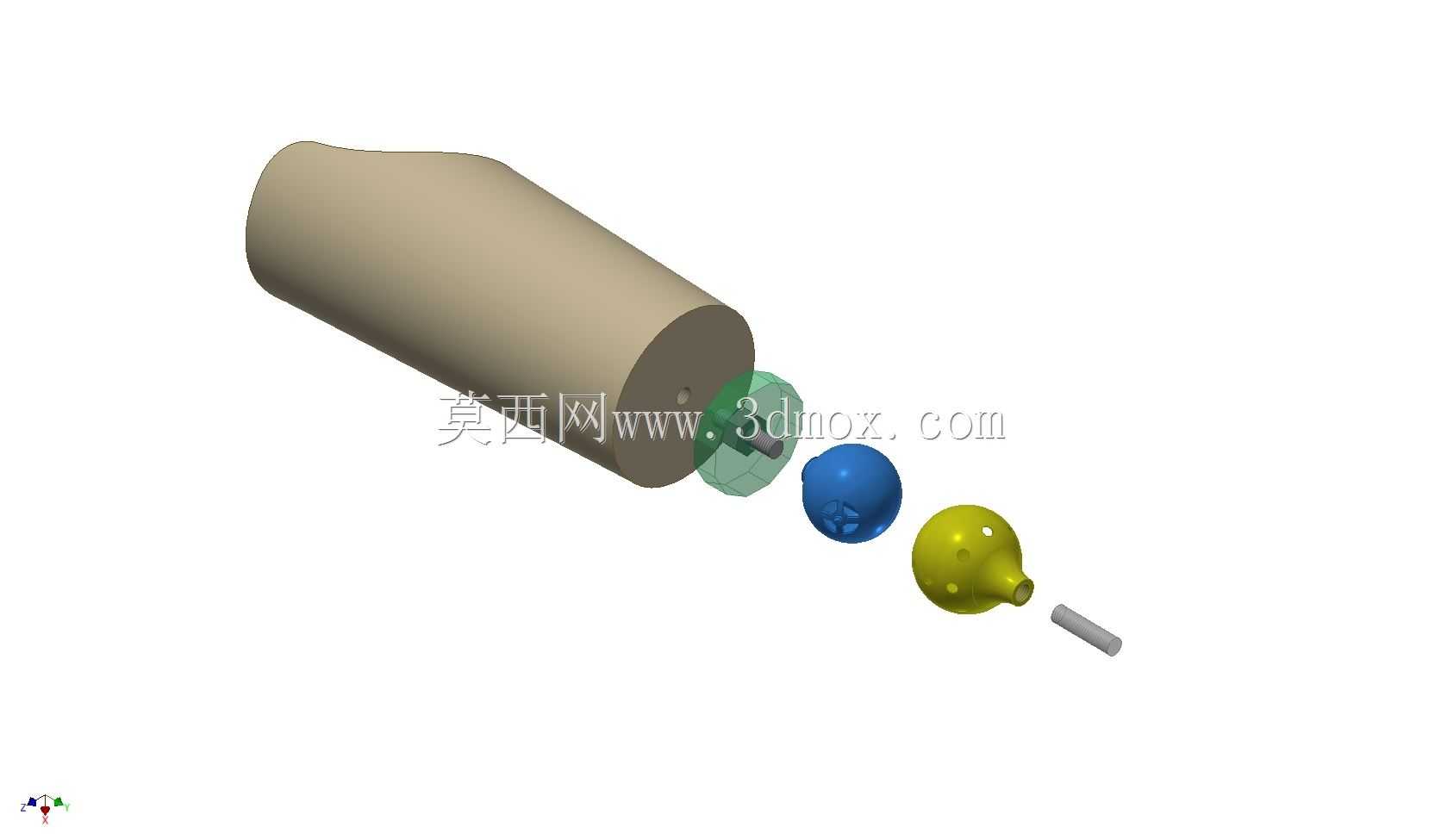

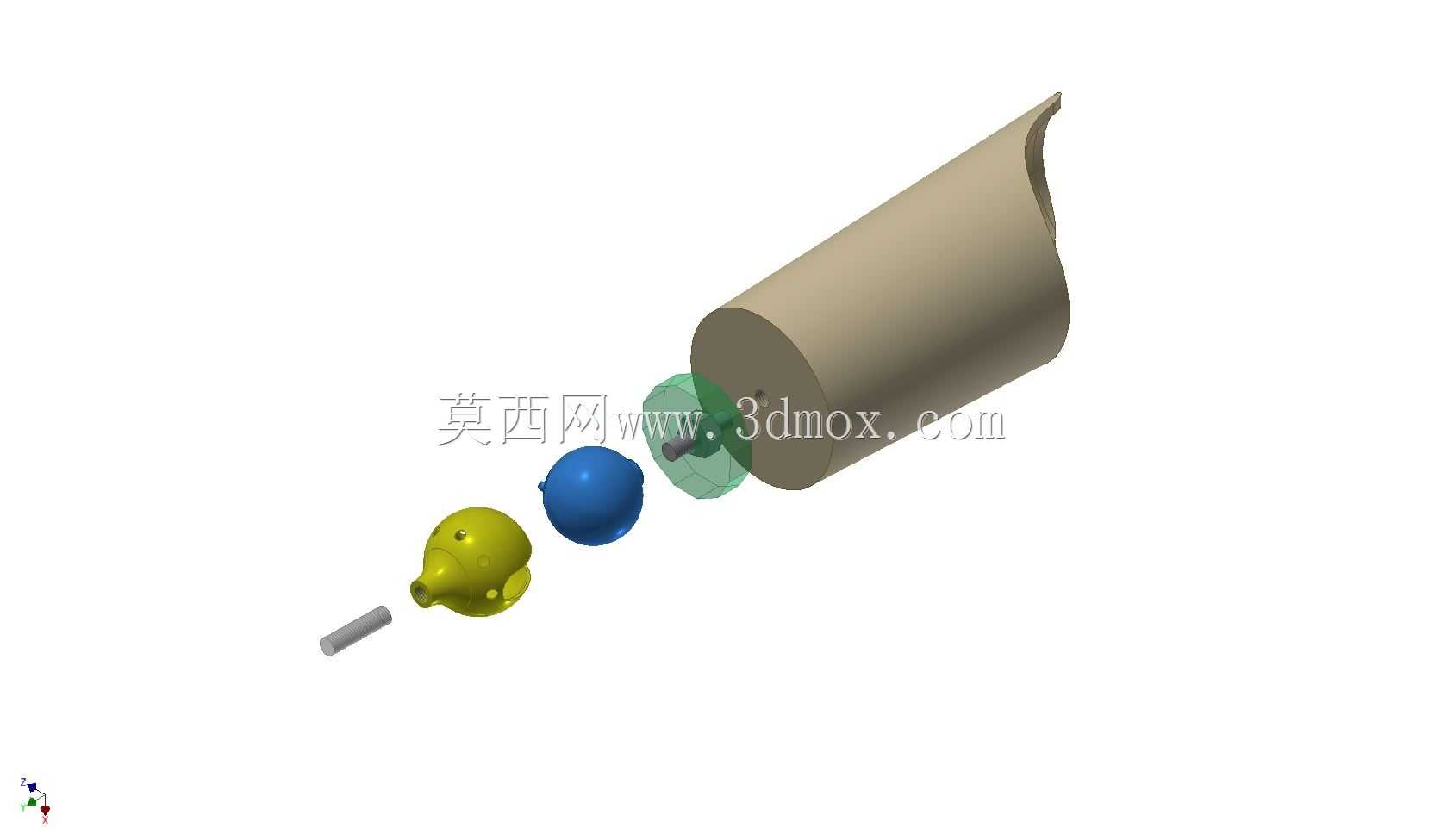

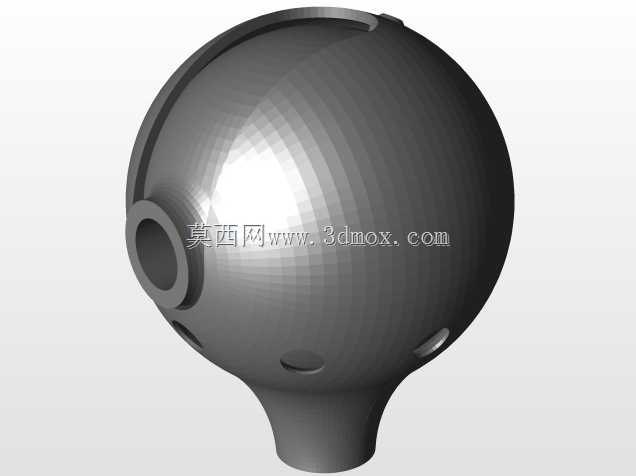

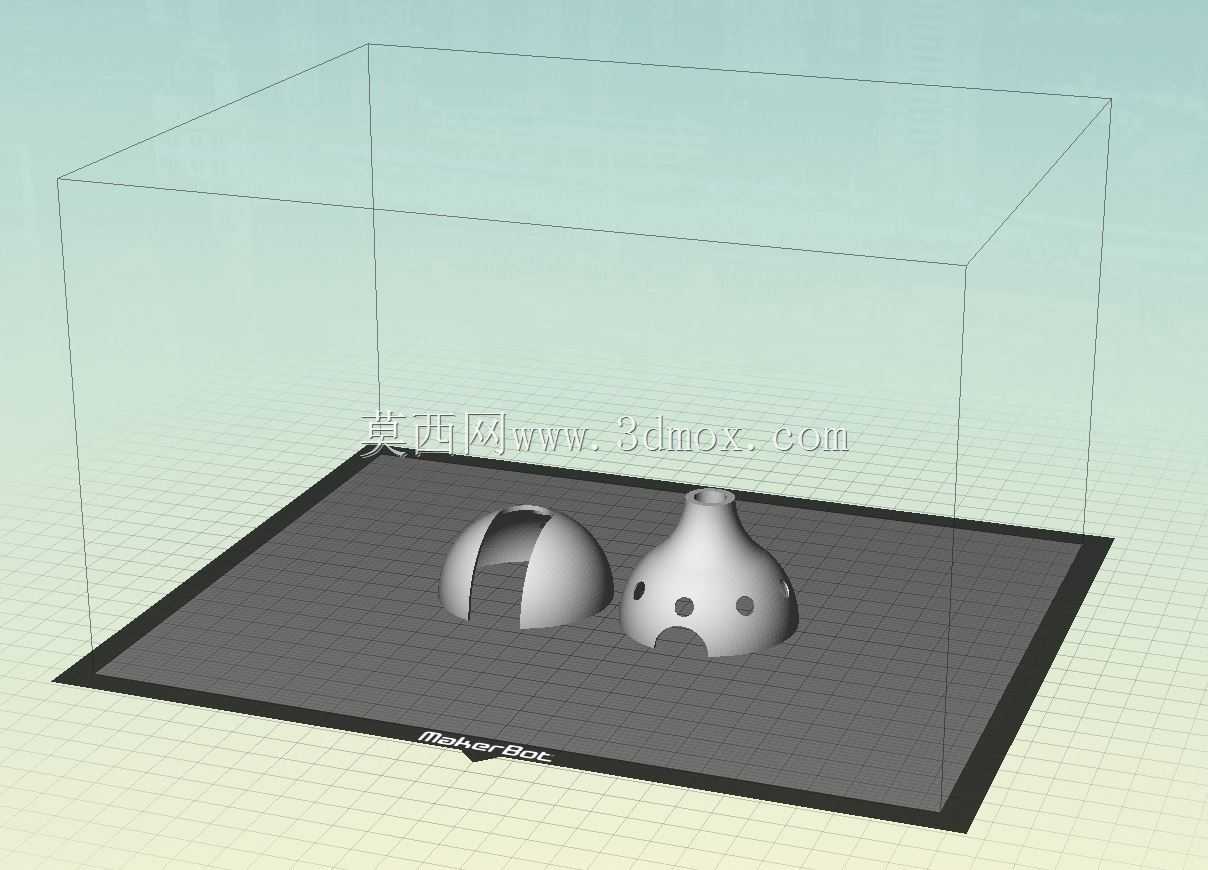

　　设计阶段充分考虑了不同加工工艺的实现可行性，针对可溶解支撑材料的增材制造工艺，整个球窝结构可以作为单个组件一次性打印成型，不需要额外拆分装配，球头与窝座的配合间隙可以在建模阶段直接预留0.2-0.3mm的活动间隙，打印完成后溶解支撑即可获得顺滑的铰接效果，不需要二次加工配合面。针对普通FDM熔融沉积工艺的打印场景，设计时特意将窝座部分拆分为两个对称半壳结构，两个半壳通过定位止口对齐后，可以采用粘接方式固定，也可以在半壳结合面预留螺纹孔，通过攻丝后用螺丝锁紧，解决了FDM工艺打印大尺寸内凹结构时支撑难以去除、配合面精度不足的问题。考虑到普通FDM打印工艺难以加工小直径细螺纹的缺陷，结构中用于连接末端部件的螺纹杆采用独立嵌装设计，不需要在打印主体上直接加工细牙螺纹，只需要在主体对应位置预留安装孔，将预制的金属螺纹杆粘接或者压入孔内即可，既降低了打印难度，也提升了螺纹连接的结构强度，避免塑料螺纹反复拆装后滑牙失效。

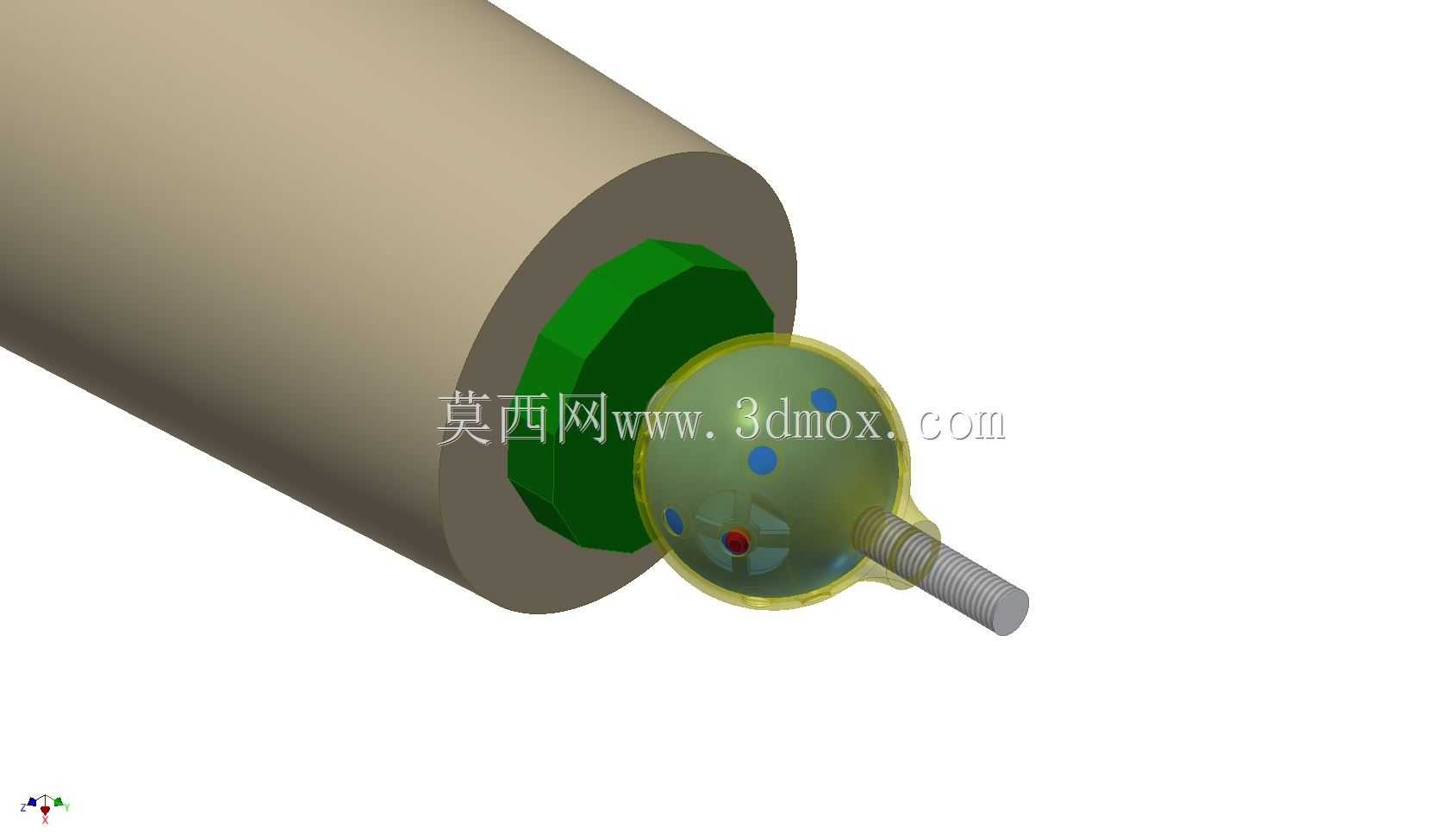

　　安装边界方面，结构的近端采用锥面衔接设计，锥度匹配常规前臂假肢接受腔的标准连接尺寸，近端外径控制在48mm，锥面长度35mm，可以直接插入标准接受腔的连接端，通过侧面的紧定螺钉固定，不需要额外加工转接件。远端的螺纹杆采用M6标准螺纹，长度12mm，可以匹配市面上绝大多数标准假手、仿生操作末端的安装螺孔，不需要额外定制转接法兰。整个结构锁止状态下的径向负载能力可以达到5kg，完全满足日常取物、轻量作业的负载需求，锁止结构采用内置弹性销设计，没有外露的小零件，避免日常使用过程中零件脱落、衣物勾挂的问题。球窝的活动范围覆盖了日常使用90%以上的腕部动作角度，周向可以实现360度全周档位调节，弯曲方向最大弯曲角度可以达到90度，完全满足持杯、取物、操作工具等常见动作的姿态需求，锁环表面设计有防滑凸棱，即使手部握持力不足的使用者也可以轻松扳动锁环完成角度调节，解锁按键的按压力控制在15N以内，不需要过大的按压力即可完成解锁操作。
