假肢适配用可锁止人工腕关节结构

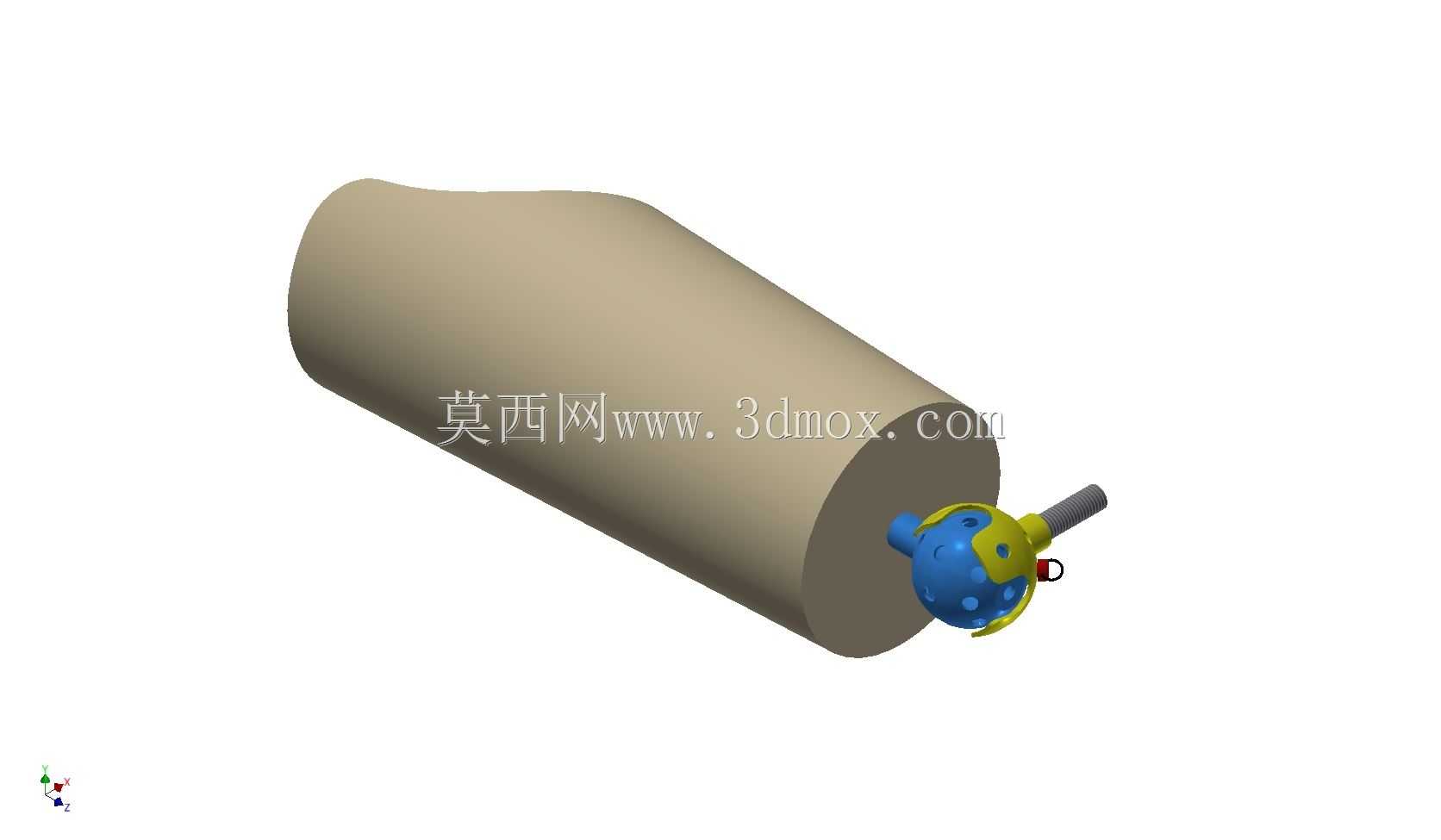

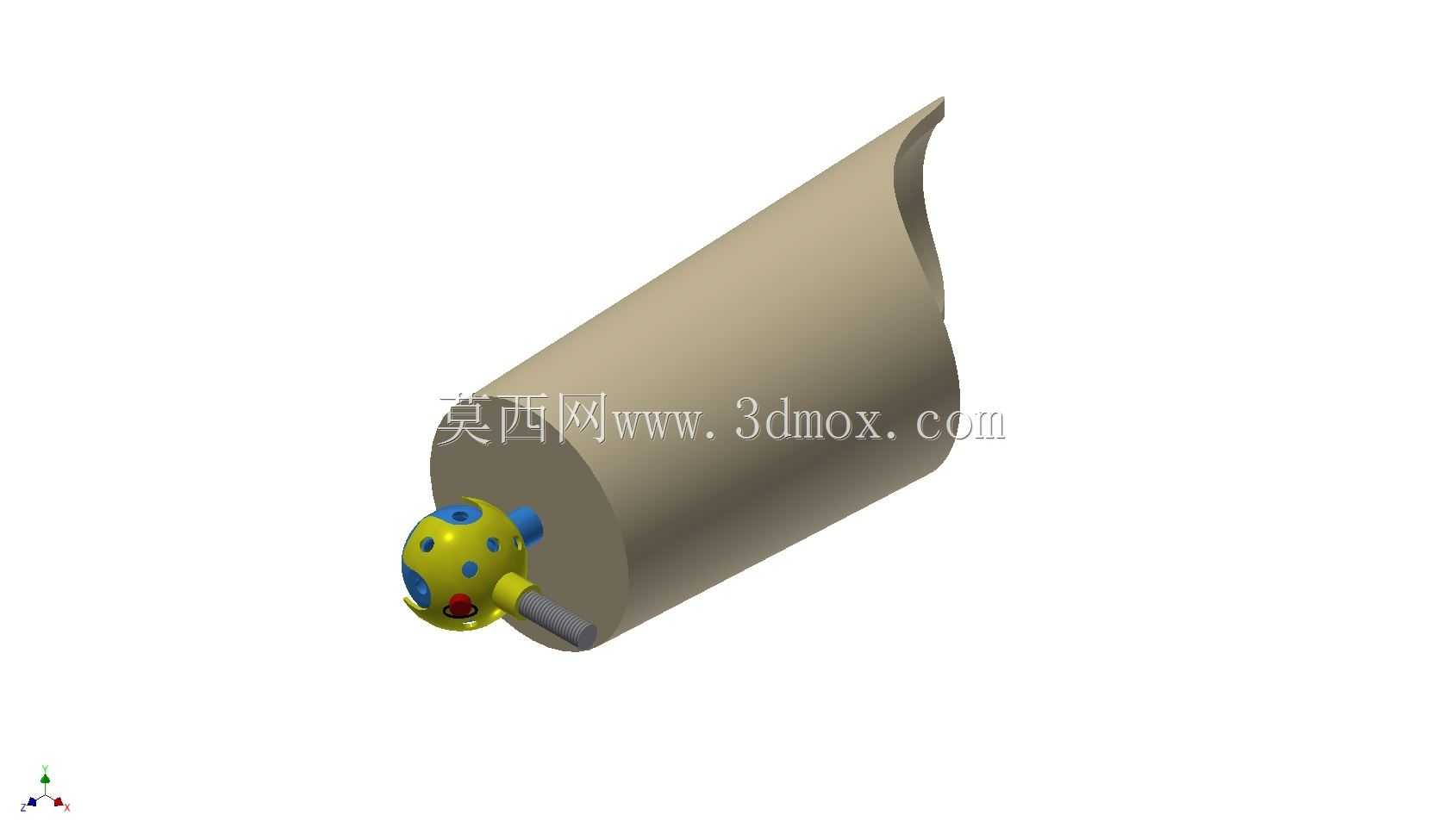

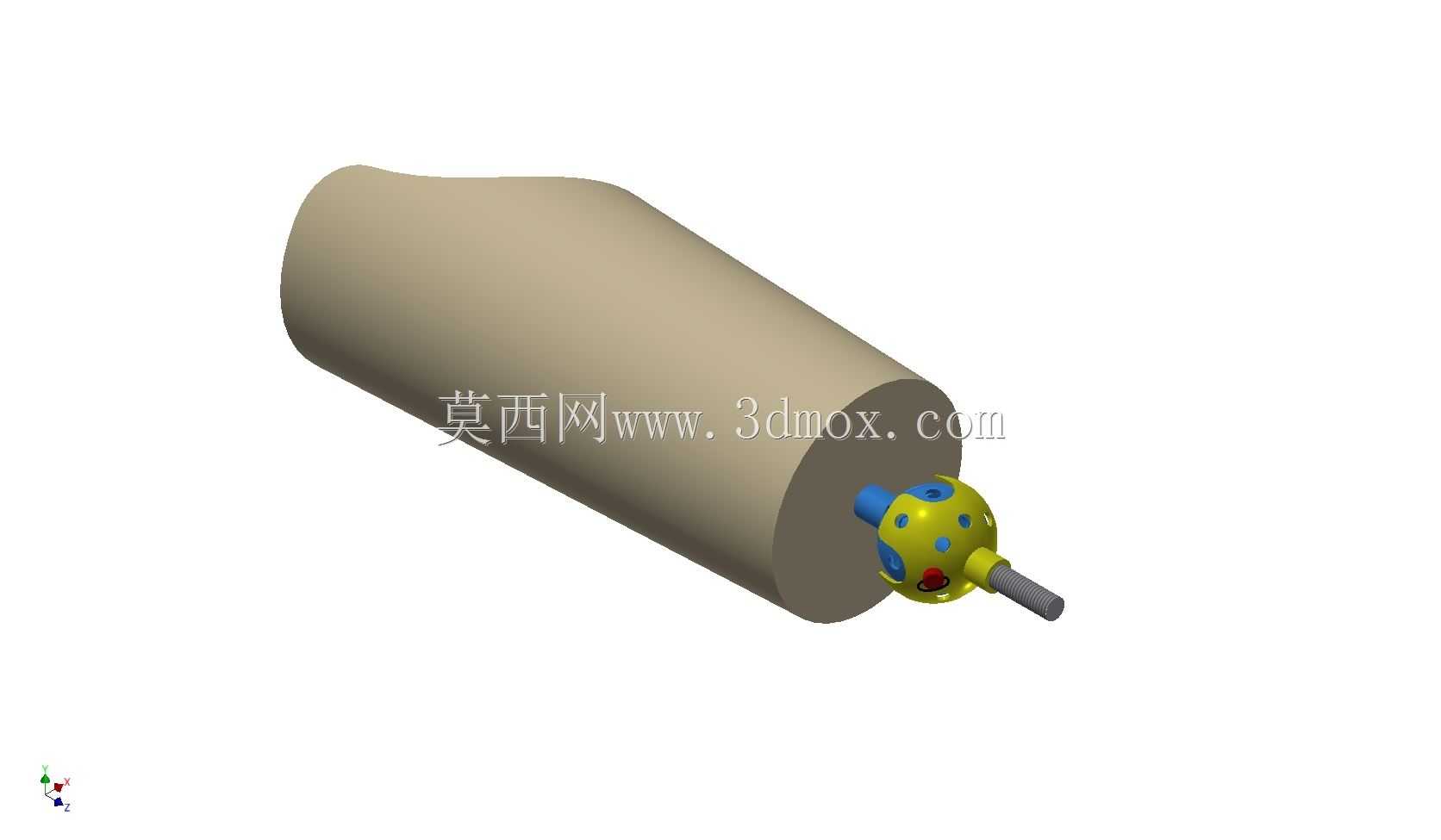

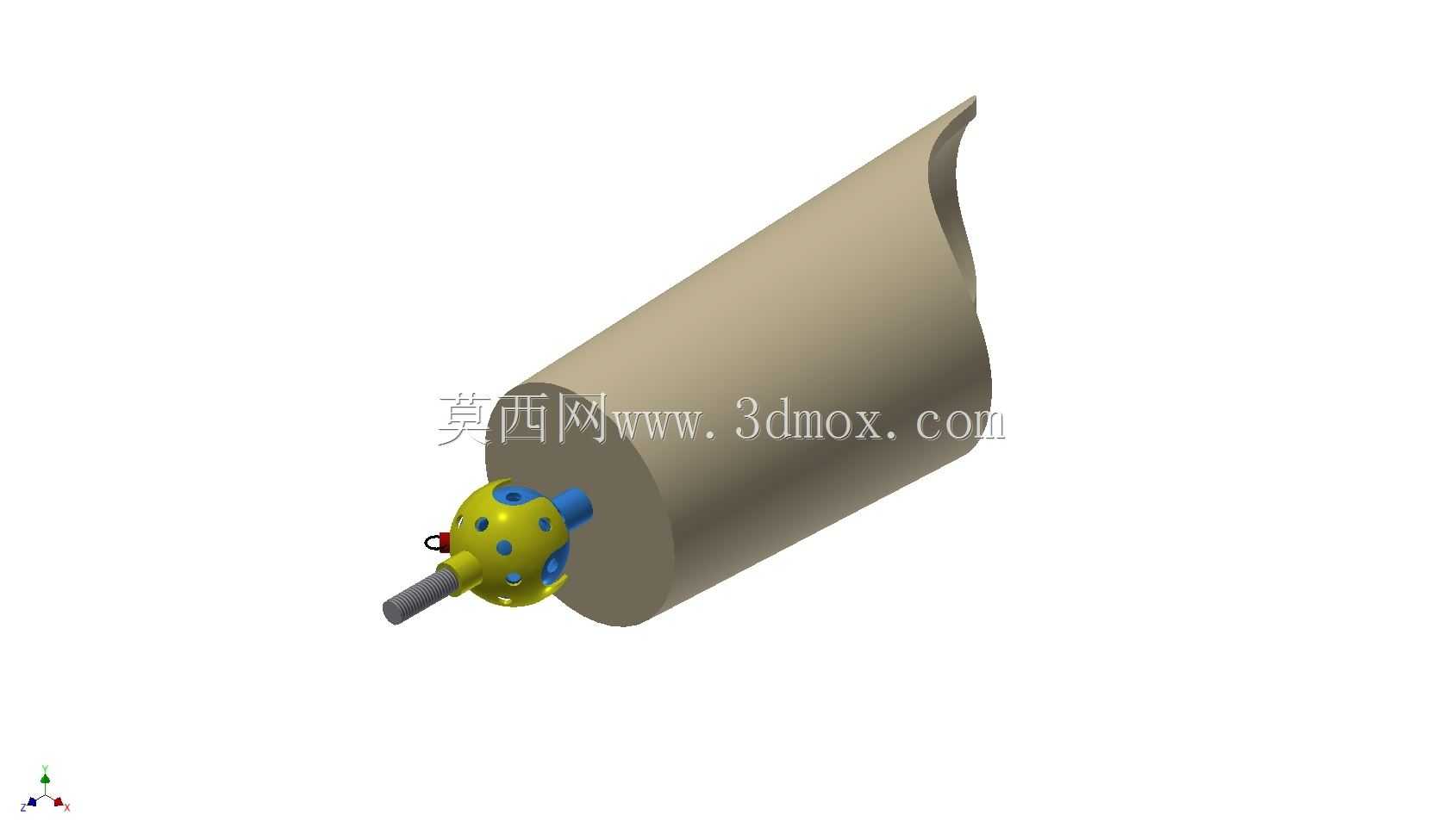

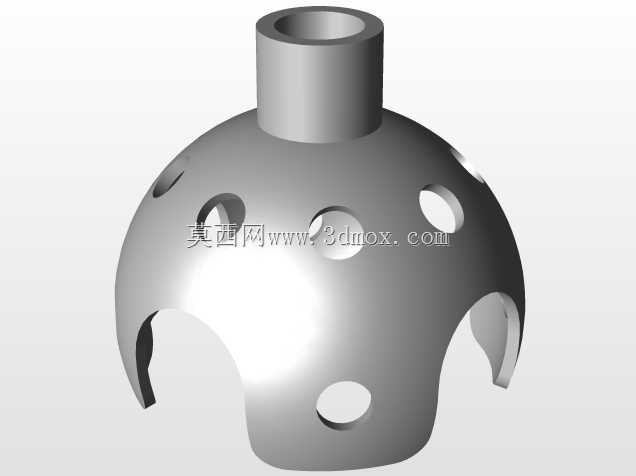

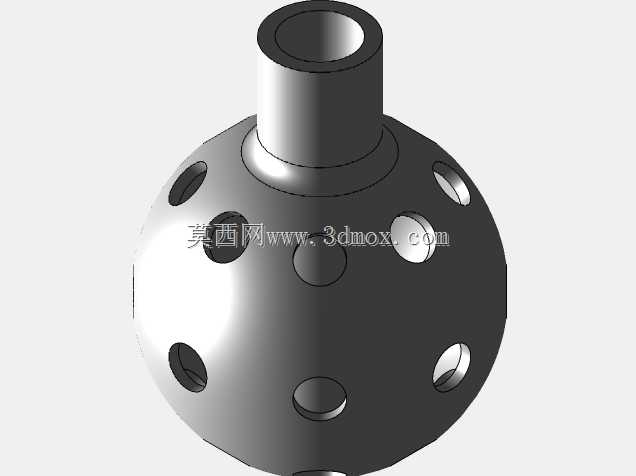

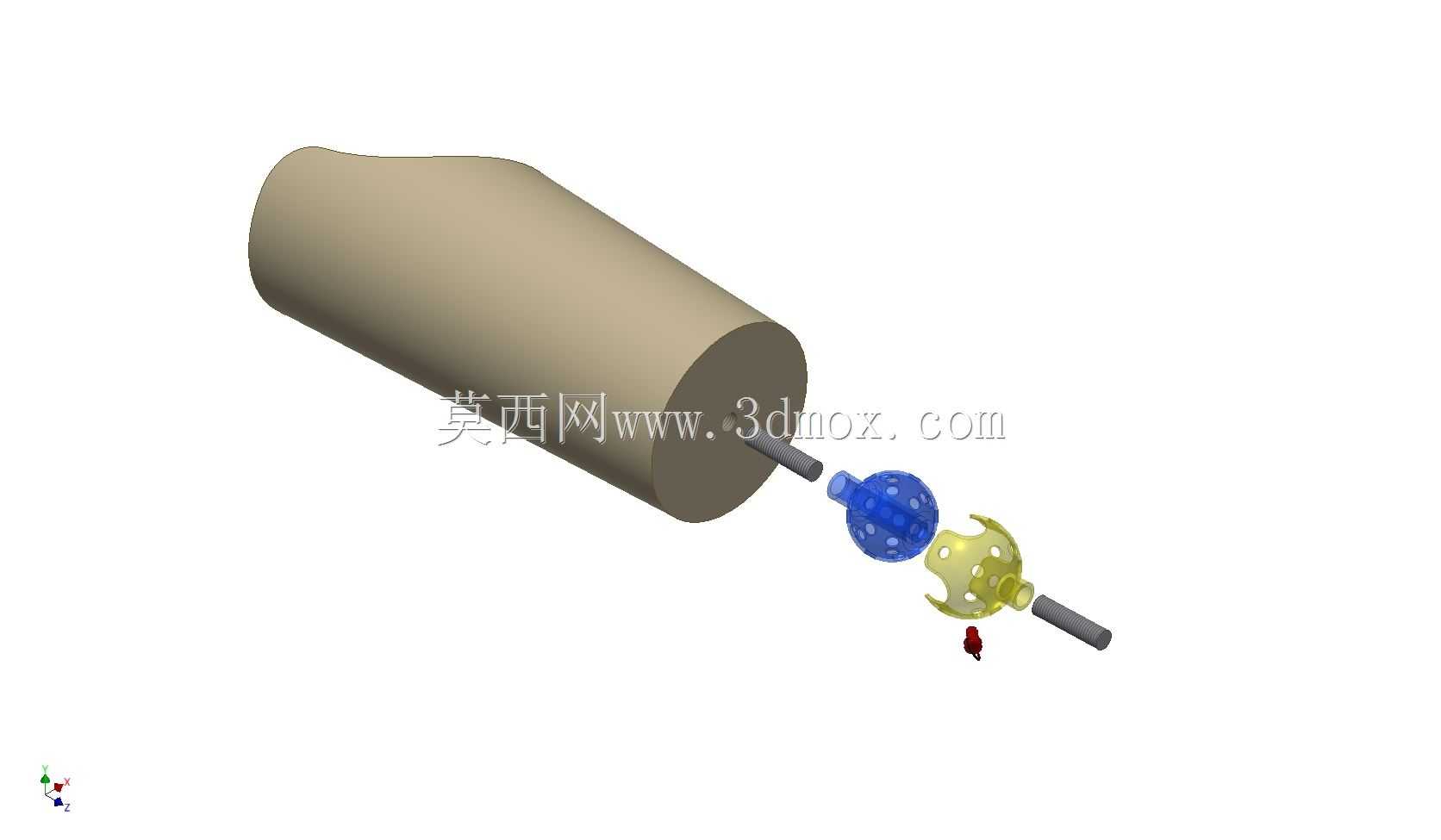

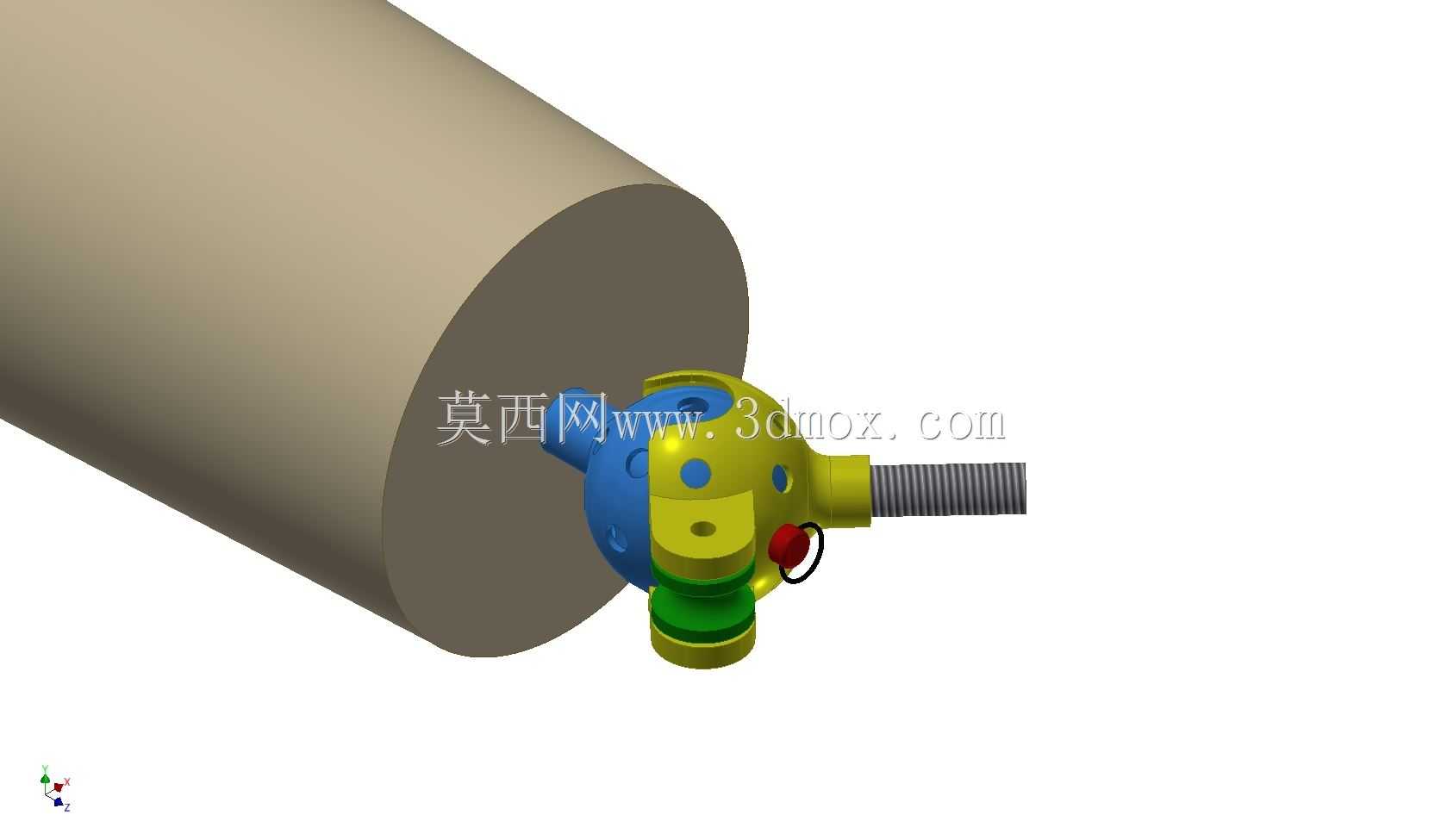

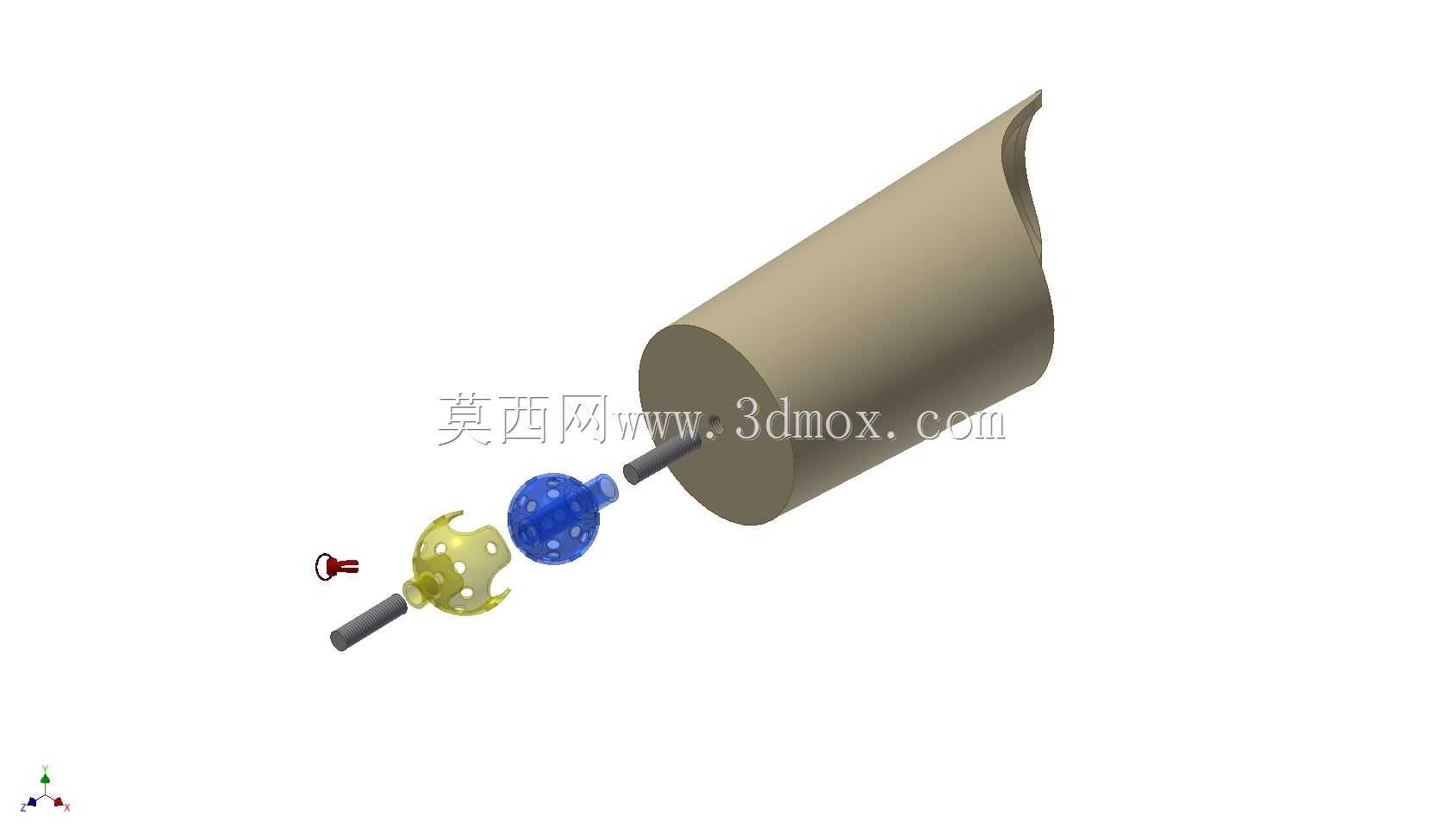

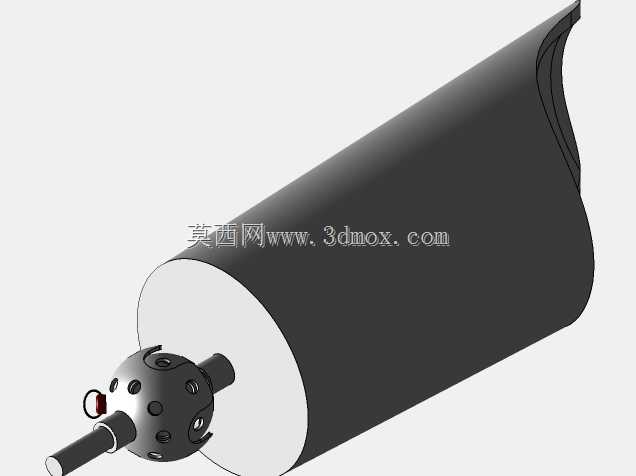

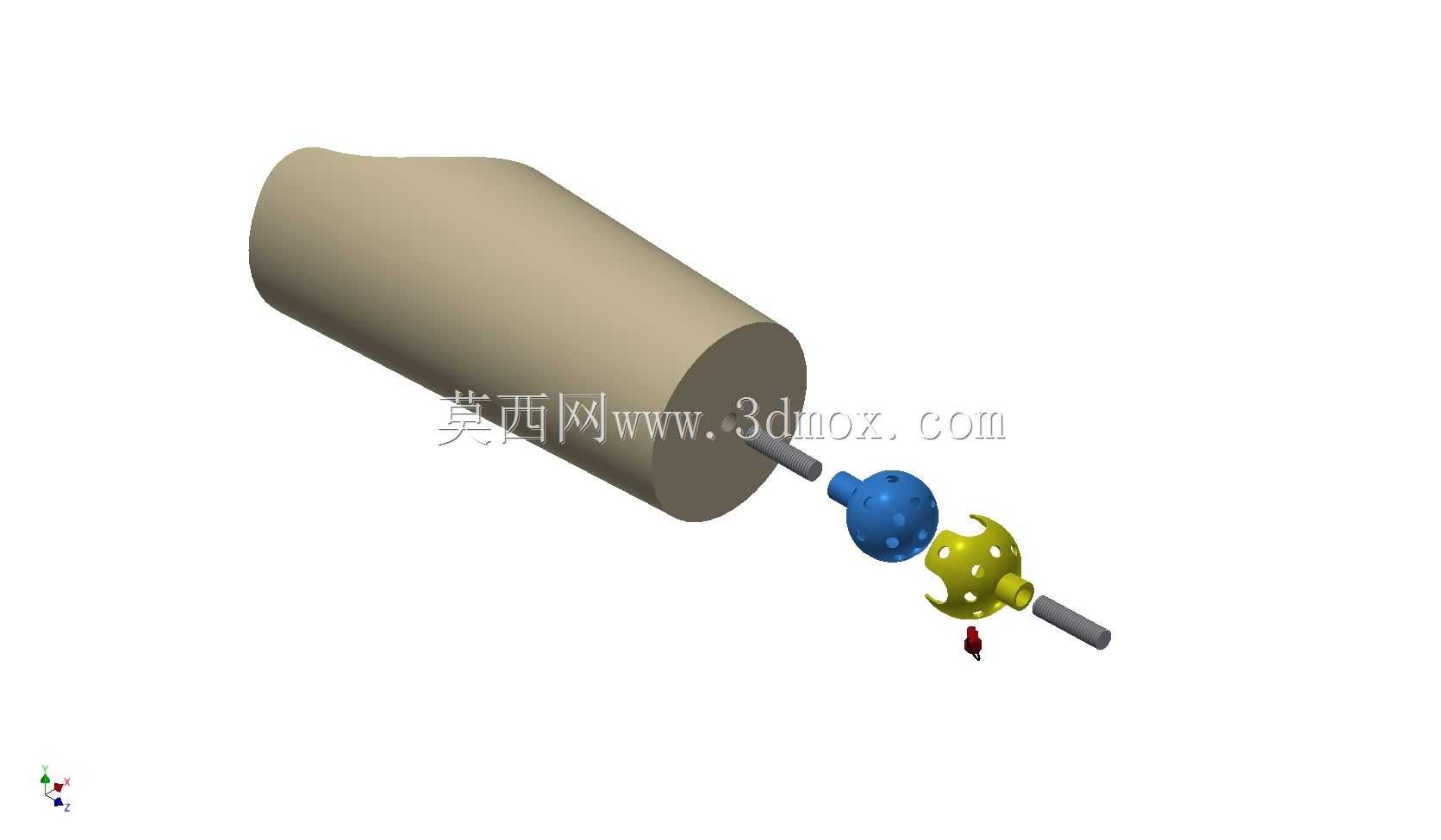

　　这款腕部连接结构主要服务于上肢假肢终端的功能拓展场景，适配前臂截肢用户的日常多场景使用需求，解决传统假肢腕部角度固定、终端附件更换繁琐的痛点。从结构功能来看，核心采用球头与嵌套插座的球铰配合形式，区别于常规单轴腕关节仅能实现屈伸动作的局限，球铰结构可支持多维度的角度偏转，覆盖日常取物、持握、操作小物件所需的腕部活动范围。锁止机制做了多档位适配设计，插座部分沿周向均匀布置锁销孔位，可实现8个方向45度档位的角度锁止，同时支持4个正交方向90度的大角度锁止，锁止状态下可承受日常持物的径向与轴向载荷，不会出现松脱移位的问题，用户可根据当前操作需求调整腕部偏转角度后插入锁销完成固定，无需额外工具辅助操作。

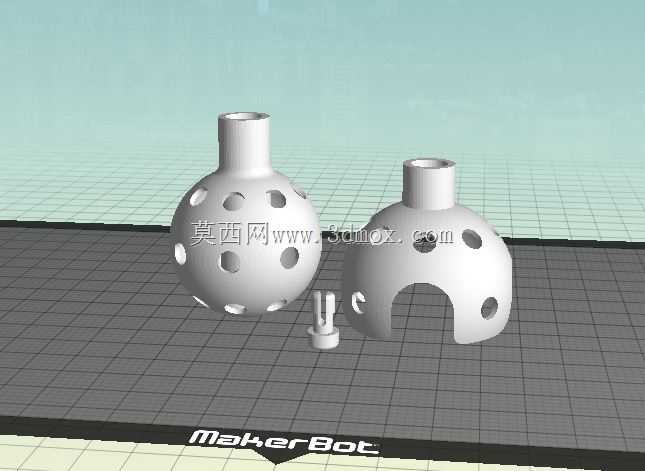

　　考虑到终端附件的快速切换需求，结构集成了快拆接口设计，球头端可通过对置锁销的配置转换为枢轴接头形式，既可以搭配快拆公头直接插接不同功能的终端辅具，比如进食辅助餐具、洗漱辅具、书写工具固定座，也可以通过转接结构连接定制化3D打印附件，无需整体更换腕部主体结构，降低用户的配件更换成本。设计阶段针对FDM熔融沉积成型的工艺特性做了结构优化，所有部件均为无支撑可打印结构，球头与插座的配合间隙预留了FDM工艺的成型公差，打印完成后仅需简单去除毛刺即可完成装配，无需二次机加工，普通桌面级FDM设备即可完成全部部件的制作，适合小批量定制化的康复辅具制作场景。

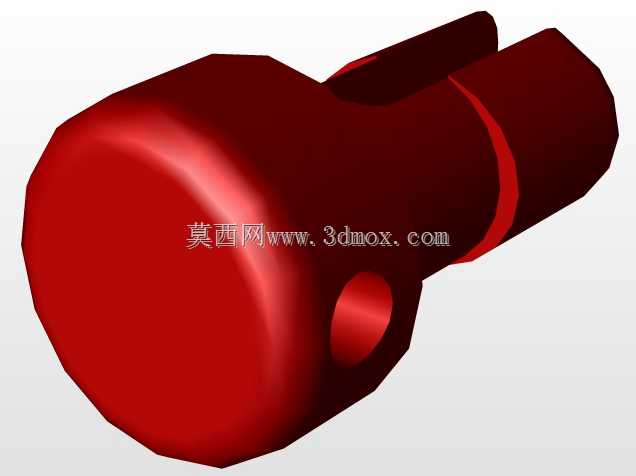

　　安装边界方面，插座端采用锥面配合结构与前臂接受腔的连接端适配，锥度设计可保证插接后的同轴度，同时传递轴向载荷不会出现周向转动，整体径向最大尺寸控制在42mm以内，轴向总长度不含终端接头为68mm，适配绝大多数成人前臂假肢的接受腔安装尺寸，不会出现安装后腕部过于粗壮影响外观的问题。锁销采用标准直径3mm的圆棒制作，既可以使用配套打印的PLA锁销，也可以直接采用现成的3mm直径钢销、铜销替换，金属锁销可提升大载荷下的锁止可靠性，满足用户拎取重物时的强度需求。

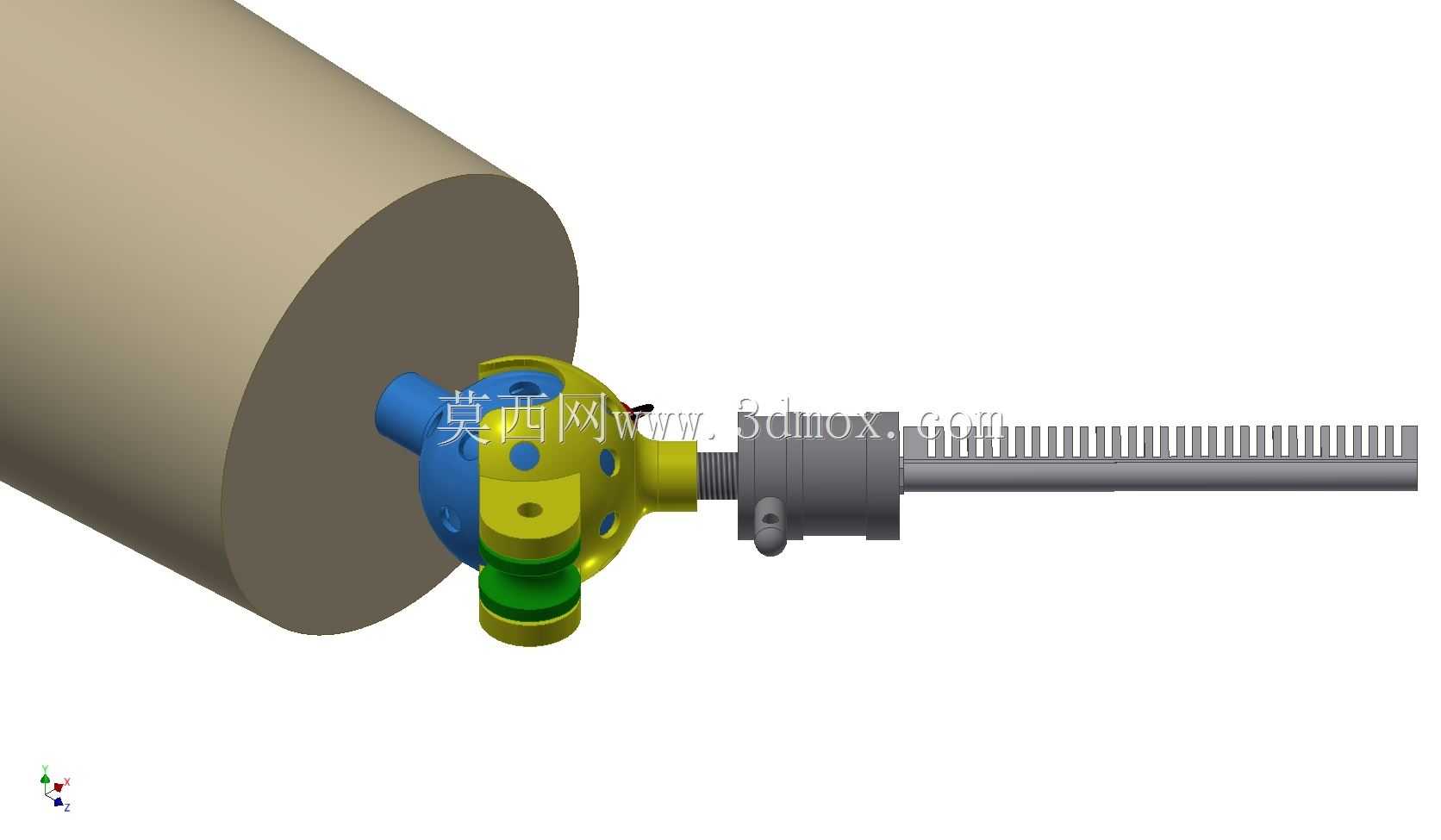

　　为了展示结构的拓展性，配套设计了滑轮转接件与快断开接头的配合示例，滑轮附件可适配需要绳索牵引的功能性假肢，实现抓握动作的力传递，快断开接头采用弹性卡珠结构，插接后可自动锁止，按下解锁环即可快速分离终端附件，整个插拔操作可单手完成，适合上肢单侧截肢用户自行更换附件。结构的所有活动配合面均做了圆角过渡处理，没有尖锐棱角，日常佩戴使用时不会刮蹭衣物或者划伤皮肤，接触皮肤的部分可通过打磨或者包覆柔性衬垫提升佩戴舒适度。从实际使用测试来看，锁止状态下腕部可承受5kg的垂直吊重不出现角度滑移，球头偏转角度最大可达35度，覆盖日常使用中90%以上的腕部动作需求，快拆接口的插拔寿命在1000次以上不会出现卡滞或者松脱问题，完全满足康复辅具的日常使用强度要求。
