快拆式多适配快接连接组件结构设计

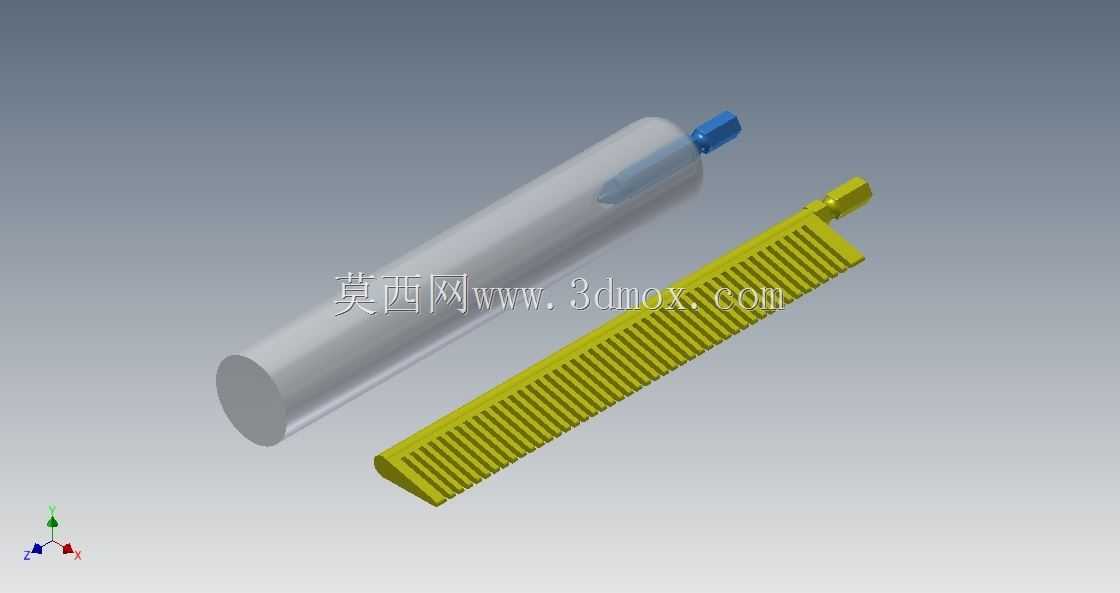

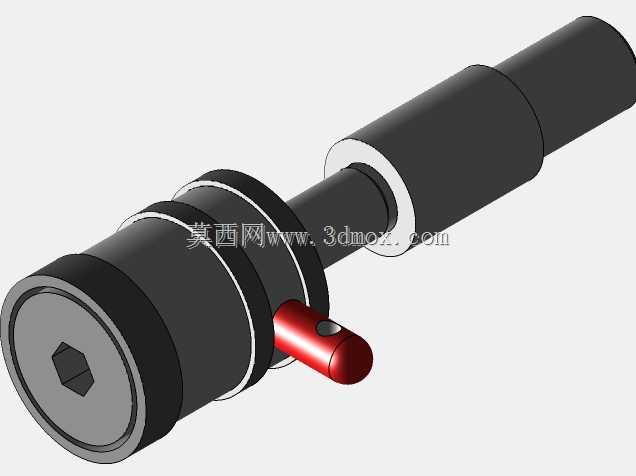

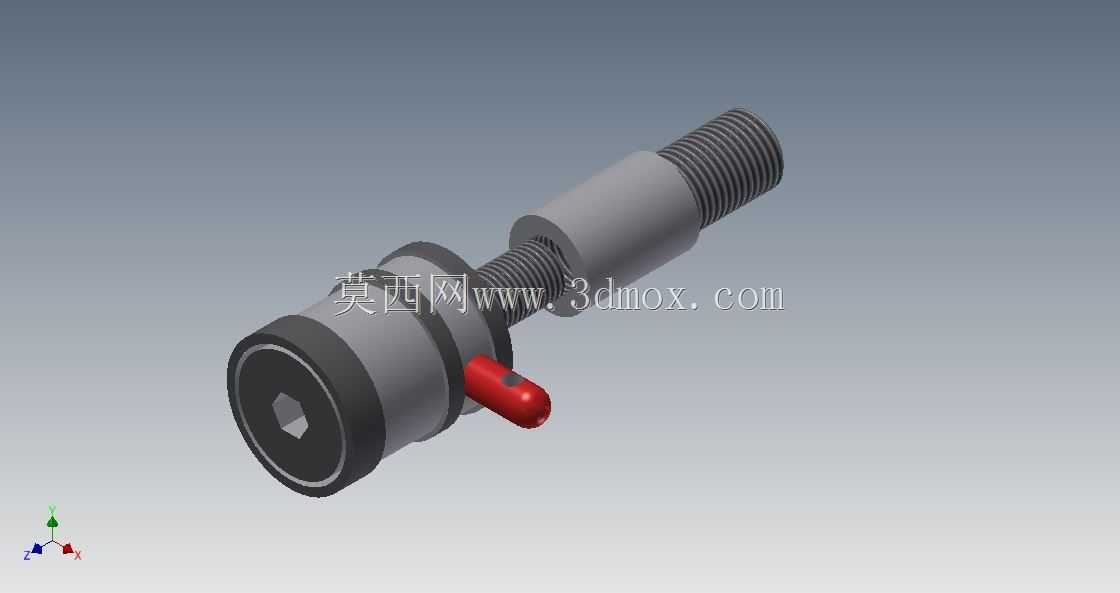

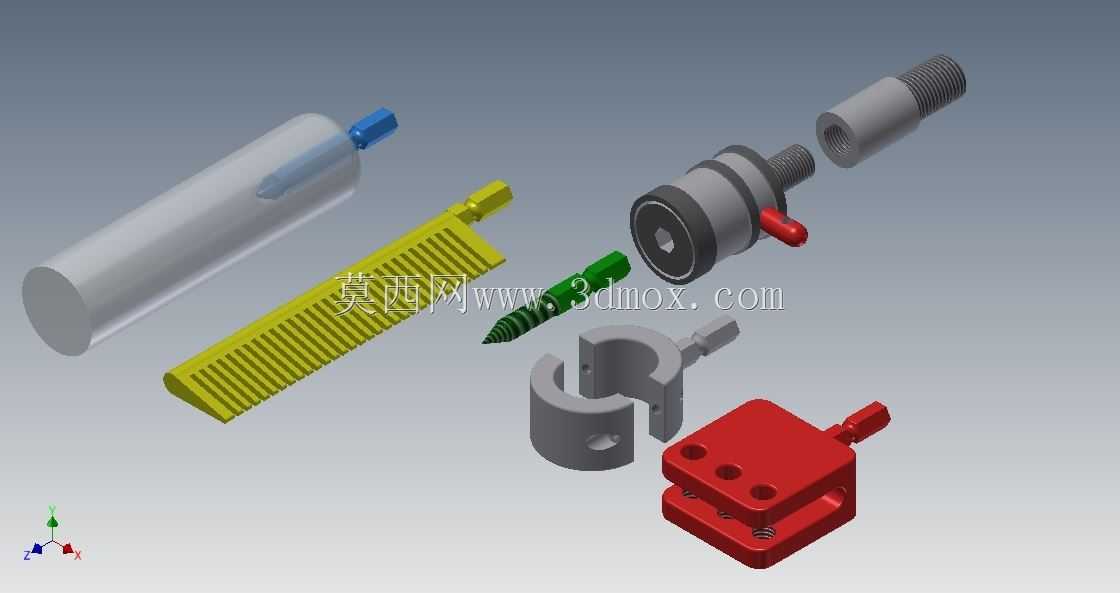

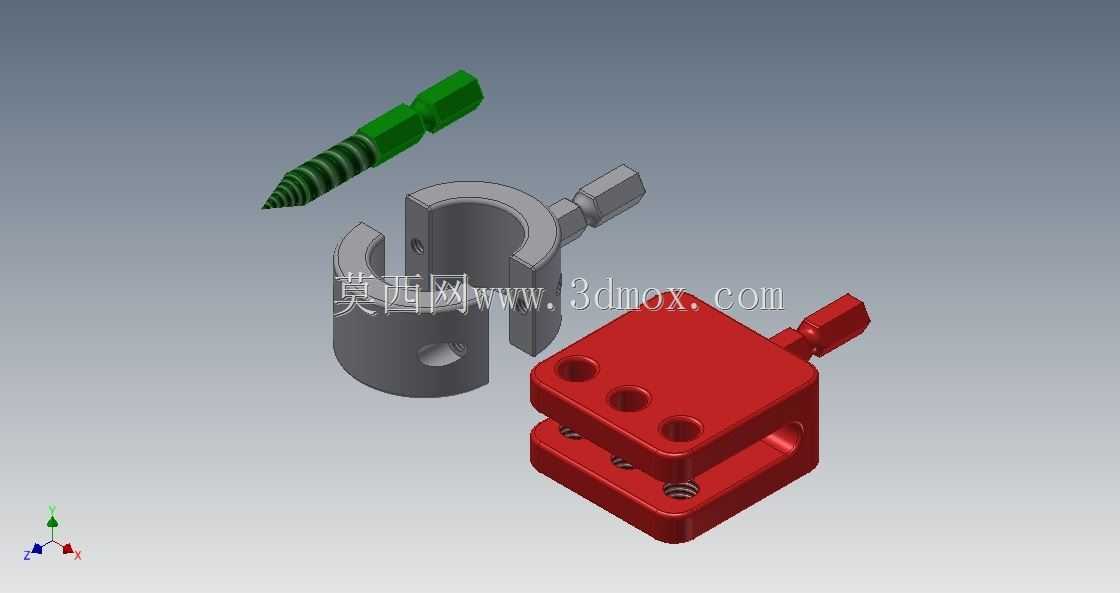

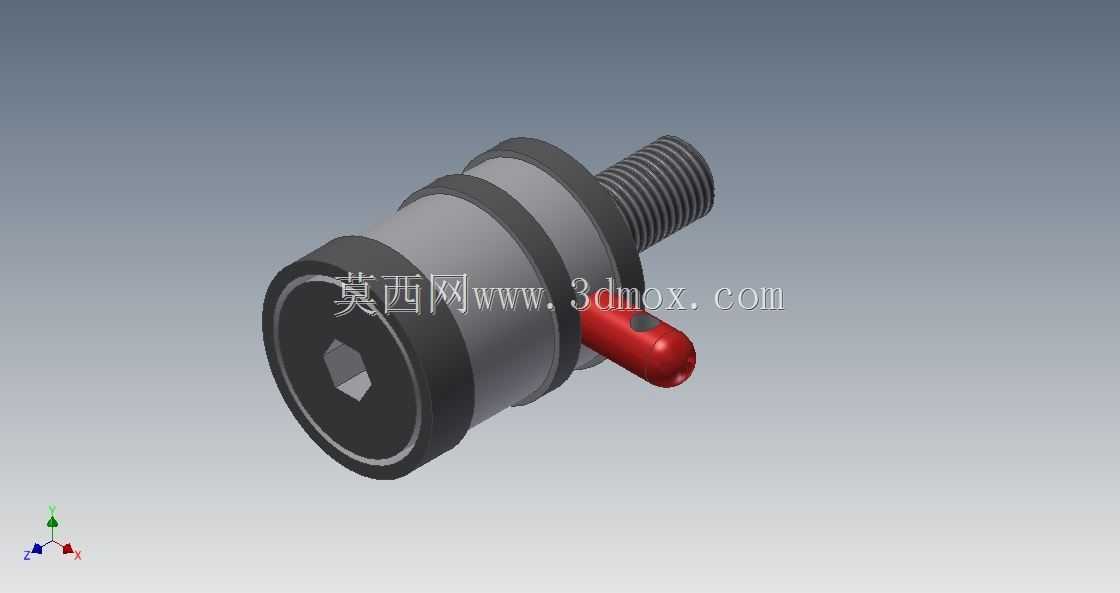

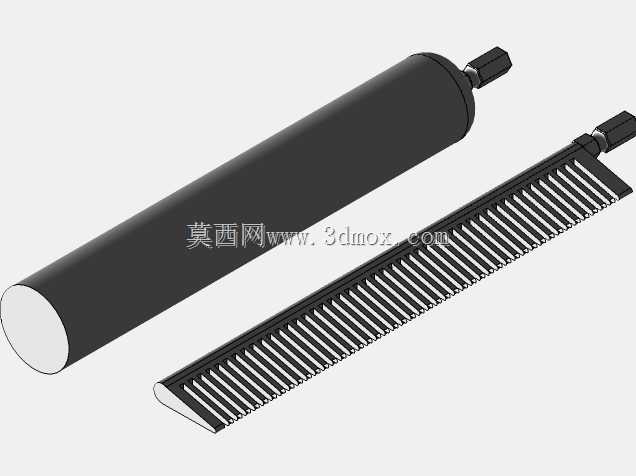

这套快接连接组件的核心设计目标，是实现不同工况下附件与主体的无工具快速拆装，同时保证连接状态下的周向防转与轴向定位可靠性，适配多类民用、轻工辅助器具的连接需求，解决传统螺纹连接拆装效率低、需配套工具、适配性差的实际痛点。从结构组成来看，整套组件包含多组可互换的连接端与适配接头，不同接头对应不同的安装场景：带外螺纹的转接端可直接匹配标准内螺纹接口，无需额外加工即可实现与现有带螺纹部件的快速对接；六角形定位段的设计，在连接嵌入后可与对应安装座的内六角型腔完全贴合，从结构上消除周向转动的自由度，避免使用过程中附件出现偏转松脱，同时六角形的导向边可在安装时实现自动对中，降低对位操作的难度，即使在视线受限的操作场景下也能快速完成插接。夹环式连接结构采用开口弹性设计，依靠自身结构的弹性变形实现抱紧式连接，无需额外紧固件即可固定在杆类、管类部件上，适配不同直径的圆柱安装面，这类结构尤其适合自行车配件、线缆固定件的快速加装，安装时只需掰开开口卡入对应杆件，释放后即可依靠抱紧力实现固定，拆卸时只需扳动解锁拨片即可快速松开，全程无需额外工具，适配户外、应急场景下的快速拆装需求。扁平夹头结构采用上下对合的夹装设计，夹合面预留了安装孔位，可通过夹紧力固定片状、薄型附件，这类结构主要适配餐具、小型手持工具的快接需求，夹头的连接端与通用快接底座完全通用，可与其他接头互换使用，无需针对不同附件单独设计连接底座，大幅降低了配套部件的加工成本。设计过程中充分考虑了DIY场景的加工可行性，所有结构的壁厚、圆角参数均适配熔融沉积成型3D打印的加工要求，无超大悬空结构、无过小壁厚特征，普通桌面级3D打印设备即可完成加工，用户可根据自身需求对连接端的尺寸进行微调，适配不同的安装基体。安装边界方面，整套组件的核心快接底座外径控制在常规手持工具的握持直径范围内，不会因为加装快接结构导致握持部位直径过大影响操作手感，各接头的插入深度经过匹配设计，插入后无多余突出段，连接后整体外形流畅无突兀凸起，不会在使用过程中勾挂外物。不同接头的载荷能力经过结构优化：螺纹转接端可承受较大的轴向拉脱力，适配需要一定连接强度的作业类工具；夹环结构的抱紧力经过弹性变形量的匹配，在常规使用力度下不会出现滑动移位，同时解锁力控制在单指可操作的范围内，兼顾连接可靠性与操作便捷性；扁平夹头的夹合面做了防滑纹理设计，夹紧光滑表面附件时也不会出现滑脱，可稳定夹持刷具、小型工具等部件。整套组件采用模块化设计思路，所有接头的连接接口尺寸完全统一，用户可根据实际使用需求自由组合不同的接头与附件，无需更换主体连接底座，实现一个底座适配多类作业附件的使用效果，大幅降低了多场景使用下的配件成本，同时快接结构自带的紧急释放特性，在出现附件卡滞、缠绕等突发情况时，可单手快速断开连接，提升使用过程的安全性。
