永磁吸附式无弹簧铰链连接结构

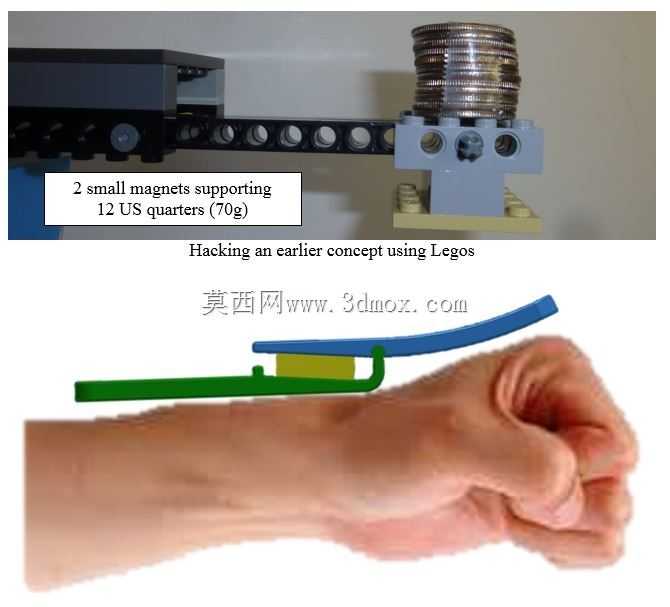

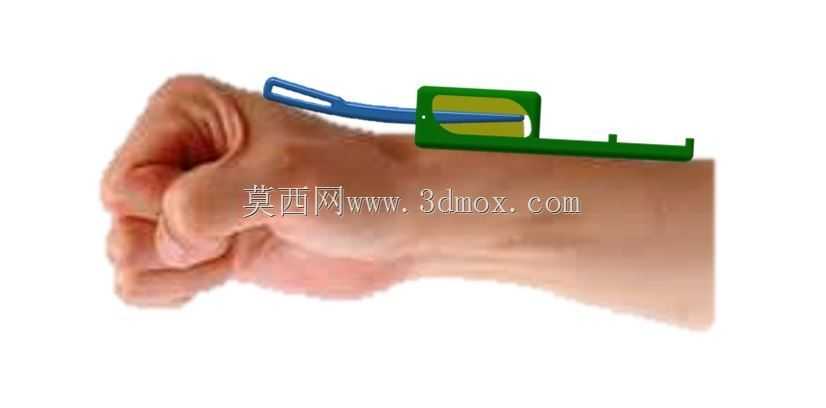

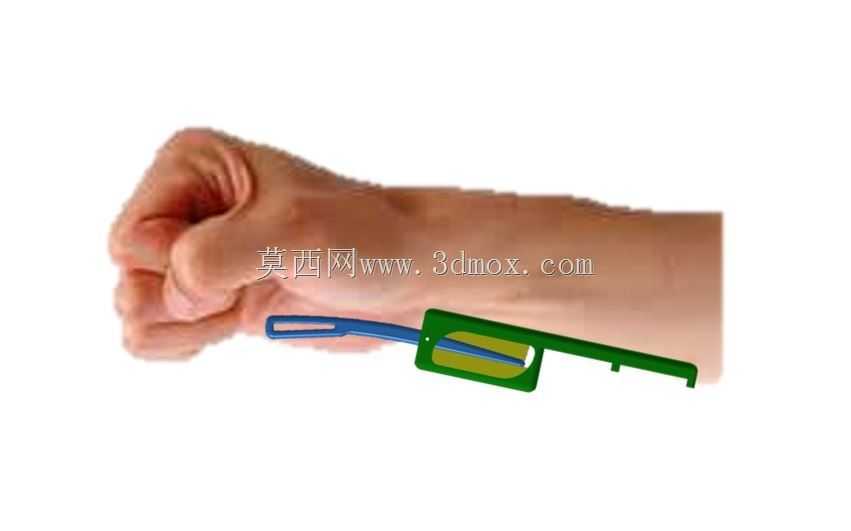

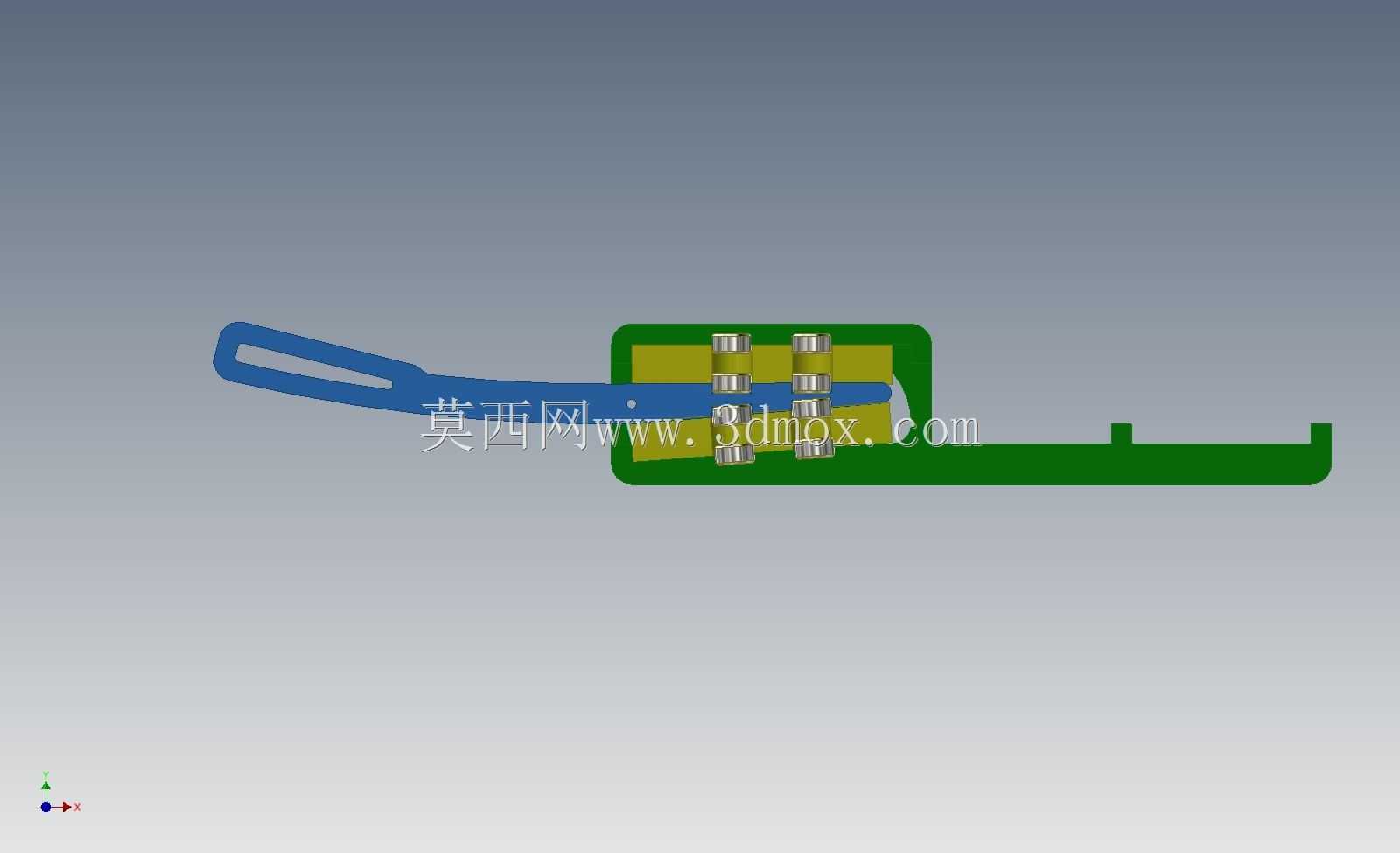

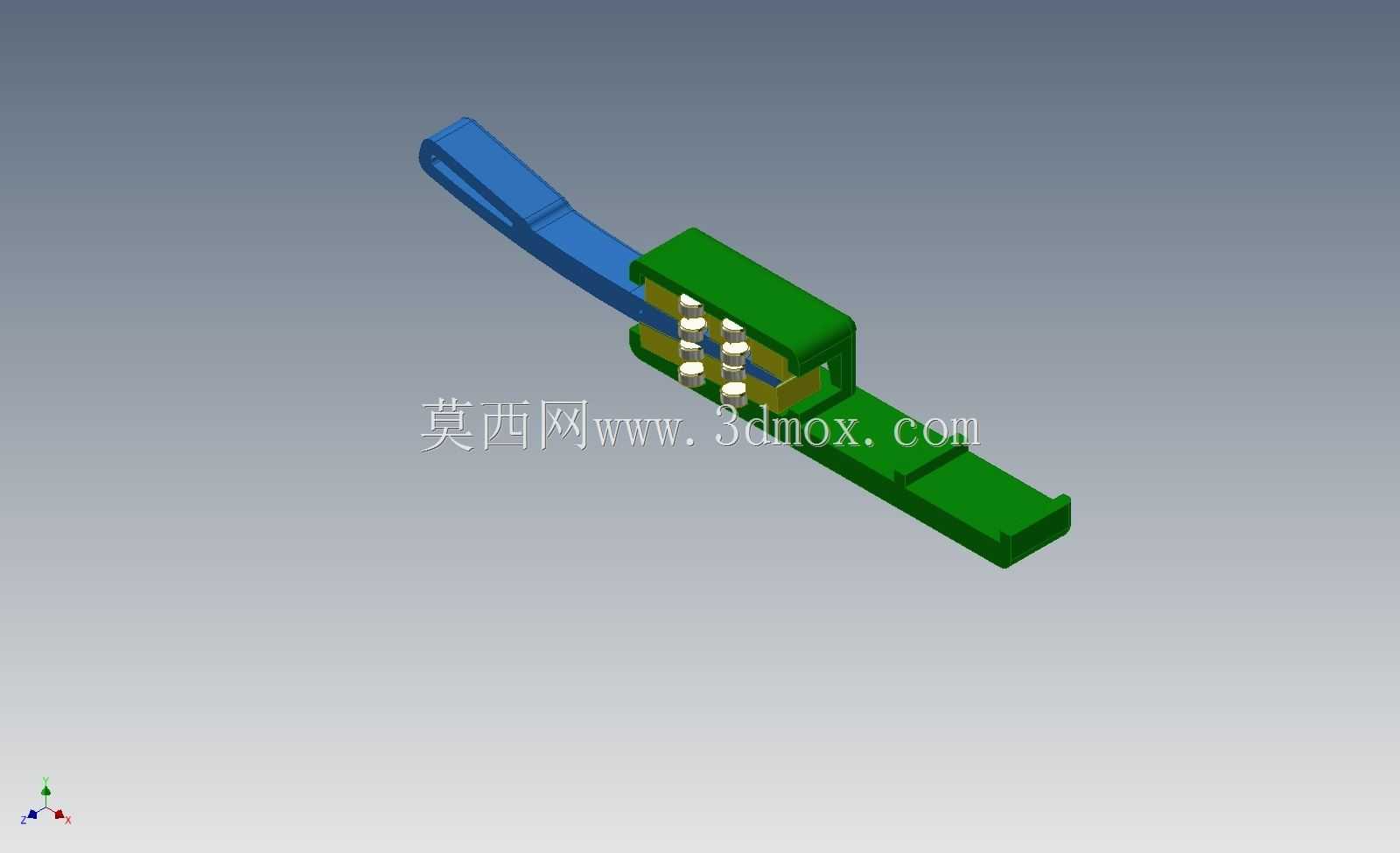

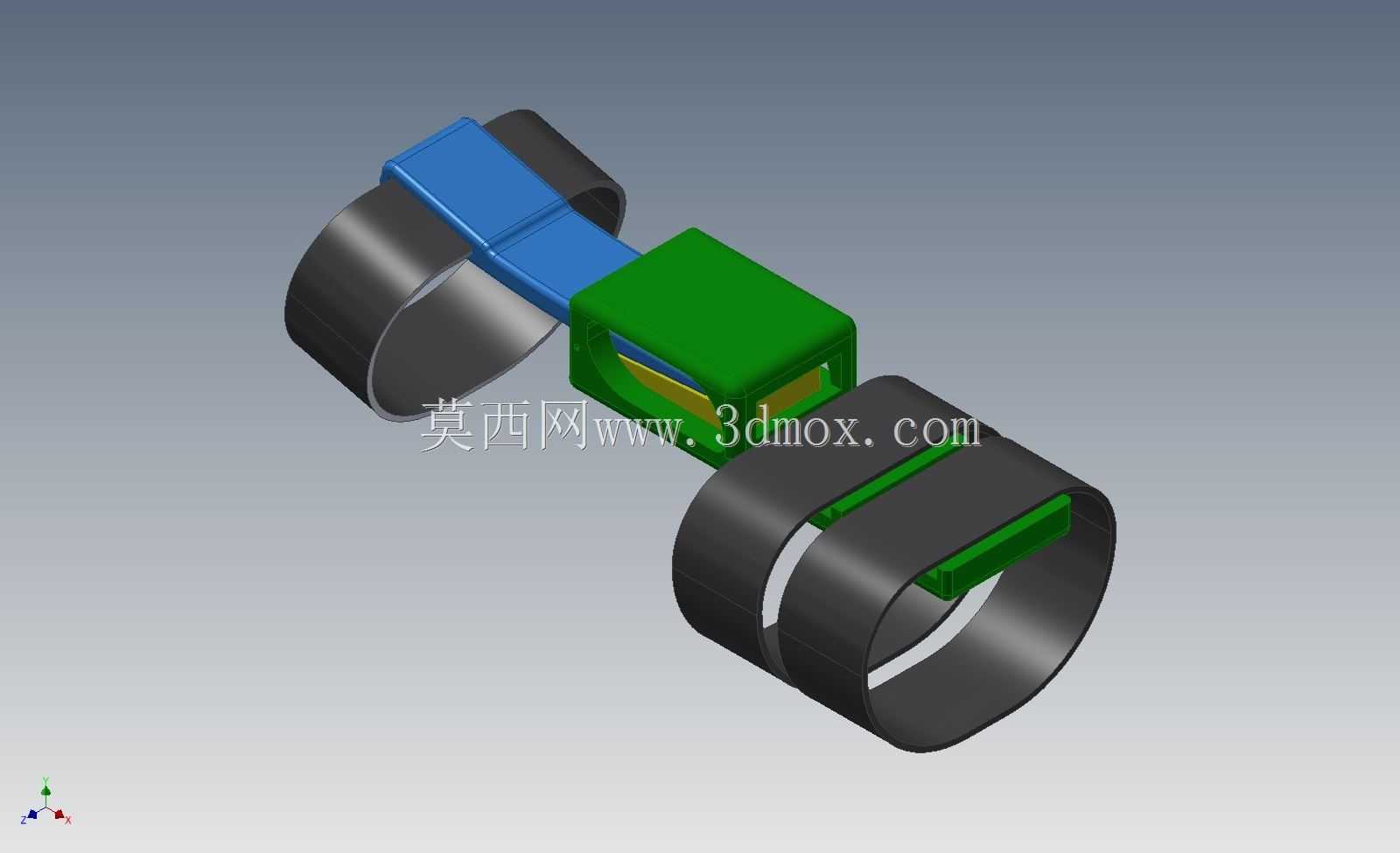

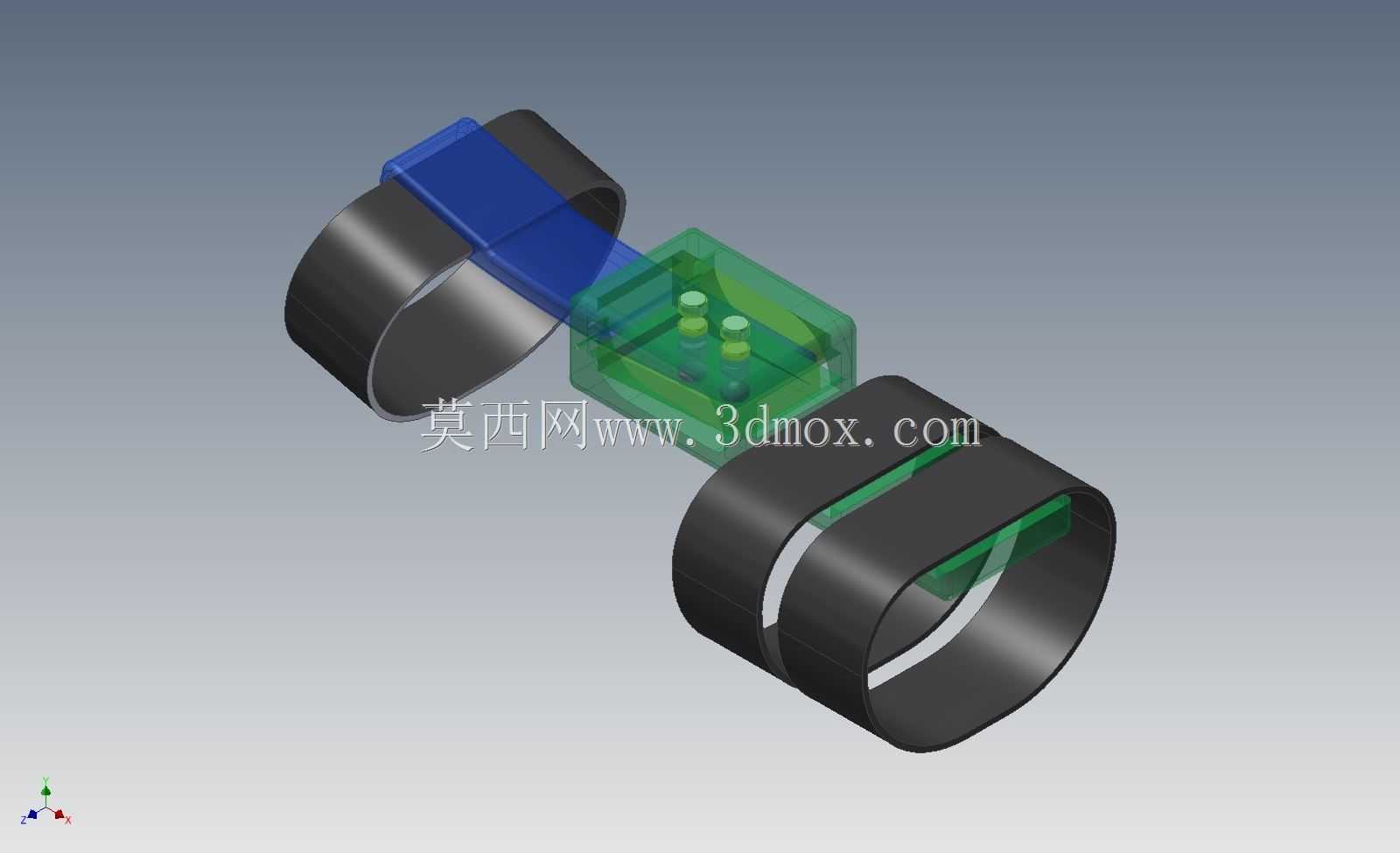

在轻工装备、小型自动化治具、快拆式防护结构、消费电子开合部件等场景中，传统弹簧复位铰链长期存在弹簧疲劳失效、金属碎屑污染、复位力随行程非线性波动、狭小空间内弹簧安装布局受限等痛点，这套采用永磁体替代弹性元件的铰链连接结构，正是针对上述工程痛点开发的无源自复位连接方案。整套结构由两组对称的环形铰接基座、中间的磁性插接模块两部分构成，环形基座采用开口抱箍式结构，可直接套接在直径匹配的圆杆、管类支撑构件上，无需额外加工安装平面，适配现有管式机架的快速改装需求，抱箍开口处预留0.8-1.2mm的弹性变形量，通过抱紧力实现与支撑构件的无紧固件固定，安装边界可覆盖直径12-20mm的常规圆管型材，单组基座的轴向宽度控制在18mm以内，不会占用过多的机架安装空间。中间的磁性插接模块为半透明包覆结构，内部嵌装两组极性相对布置的永磁体，当铰链处于闭合对位状态时，两组磁体形成闭合磁路，提供稳定的吸附锁紧力，替代传统弹簧的压紧复位作用；当铰链受外力偏转时，磁体间的气隙增大，磁吸力随气隙增大呈非线性衰减，偏转至最大开启角度时仍保留足够的磁吸附余量，避免铰链完全脱开，相比传统圆柱螺旋弹簧的线弹性力特性，磁吸力的非线性曲线更适配开合类部件的操作手感需求——初始开启阶段阻力平缓增大，闭合阶段末段吸附力快速提升，实现无冲击的对位锁紧。设计过程中摒弃了需要外接电源的电磁吸附方案，全部采用永磁体提供锁紧力，无需布线、无需供电即可工作，完全适配无源工况、防爆工况、洁净车间等无法布置供电线路的应用场景，磁体外部采用工程塑料包覆结构，完全隔绝磁体与外部金属碎屑的接触，避免长期使用过程中磁体吸附金属杂质导致的卡滞、磨损问题，同时塑料包覆层也起到阻尼缓冲作用，降低开合过程中的碰撞噪音。在结构布局上，磁性插件与两侧环形基座采用插接式配合，插接配合面预留0.1mm的滑动间隙，允许安装过程中存在±0.5mm的轴向位置偏差，降低对支撑构件安装精度的要求，相比传统铰接结构需要严格保证同轴度的安装要求，这套结构的安装容错率提升60%以上，现场装配无需专用工装，手动对位即可完成拼接。磁体的选型经过多轮力学校核，单组磁路提供的闭合吸附力控制在15-20N区间，既可以保证常规振动工况下铰链不会意外松脱，又能保证操作人员单手即可完成开启操作，适配小型设备防护门、可折叠操作台支架、管线快接固定夹等场景的使用需求。相比传统粘弹性阻尼垫的复位方案，永磁体不存在材料老化、蠕变的问题，长期使用过程中复位力衰减率低于5%，使用寿命是弹性垫方案的5倍以上，同时磁体既可以嵌装在中间插接模块内，也可以根据安装空间需求直接嵌入两侧的铰接基座板件中，布局灵活性极强，可根据不同的安装边界调整磁体的安装位置、数量与规格，适配不同负载等级的开合连接需求。整套结构没有细小的弹簧零件、易损的弹性垫片，整体零件数量比传统弹簧铰链减少40%，后期维护无需更换弹性易损件，仅需定期清理插接配合面的灰尘即可保证正常工作，在食品包装设备、小型医疗辅助器械、实验室便携治具等对洁净度、维护便捷性要求较高的场景中具备极强的适配性。
