腕部阻尼粘弹性铰链撑杆结构设计

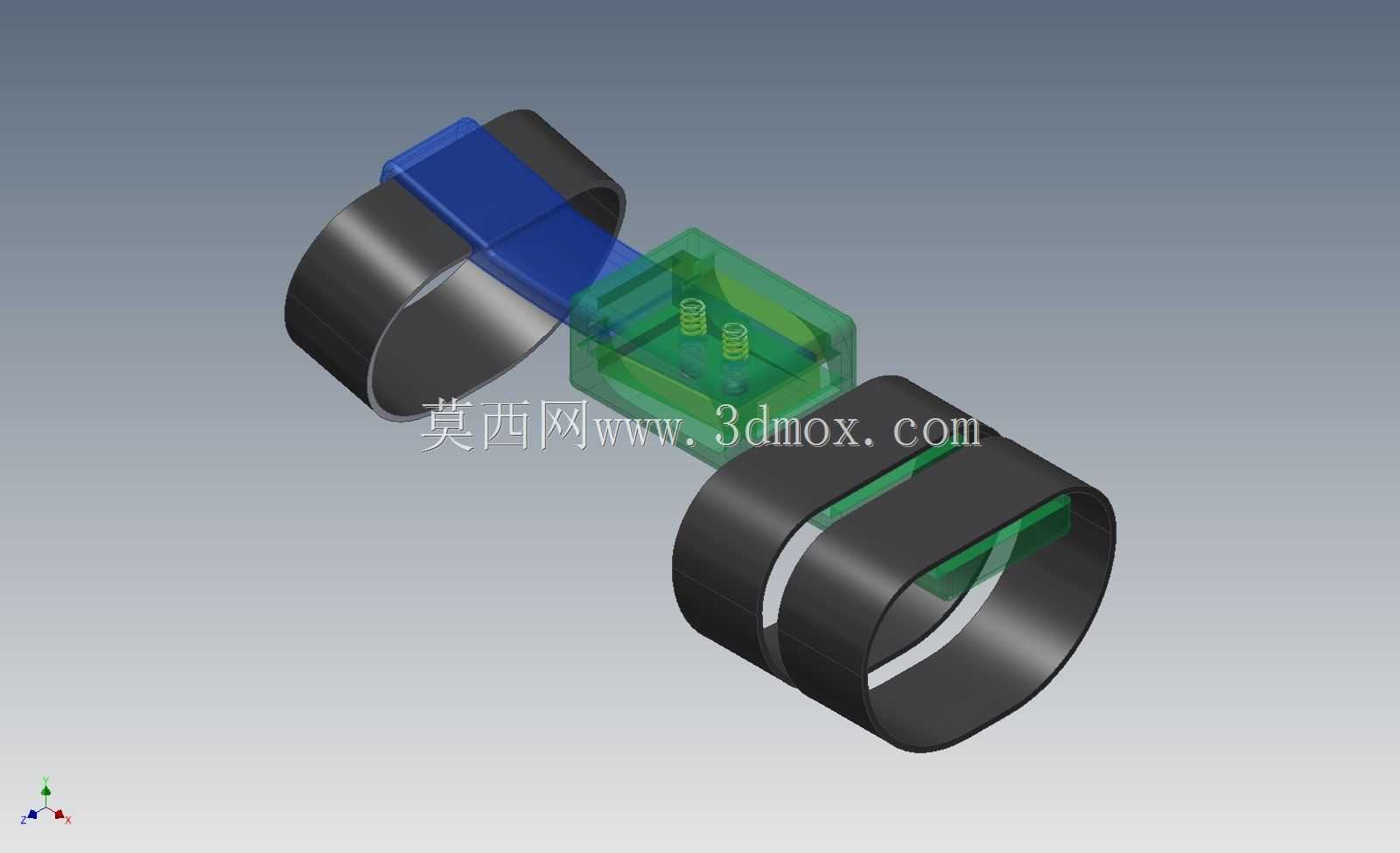

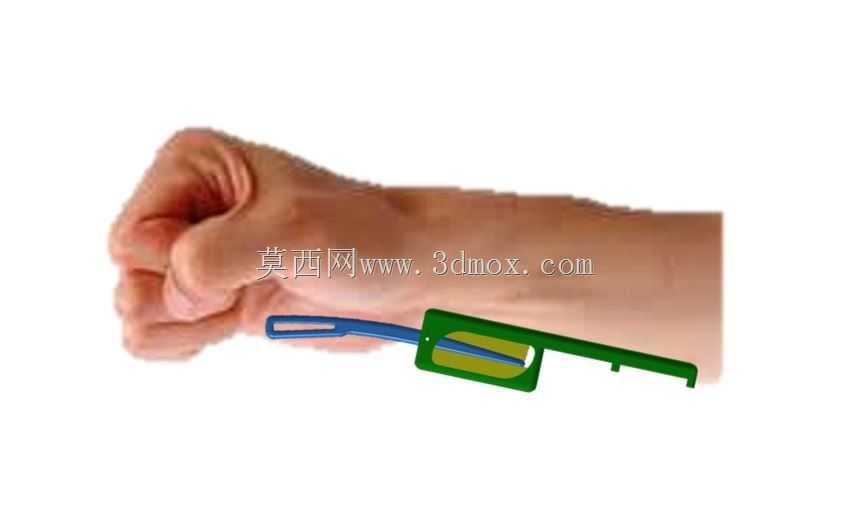

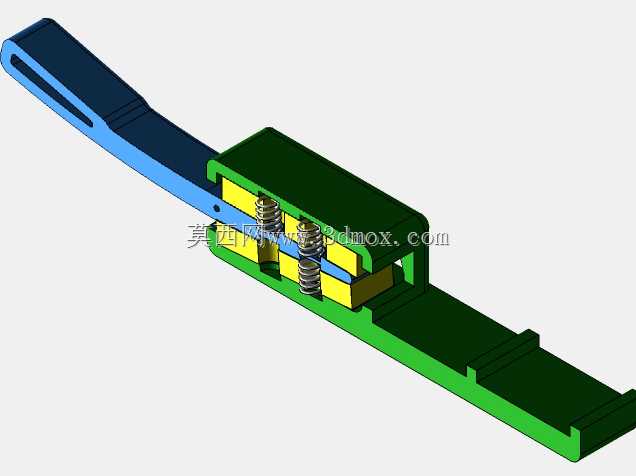

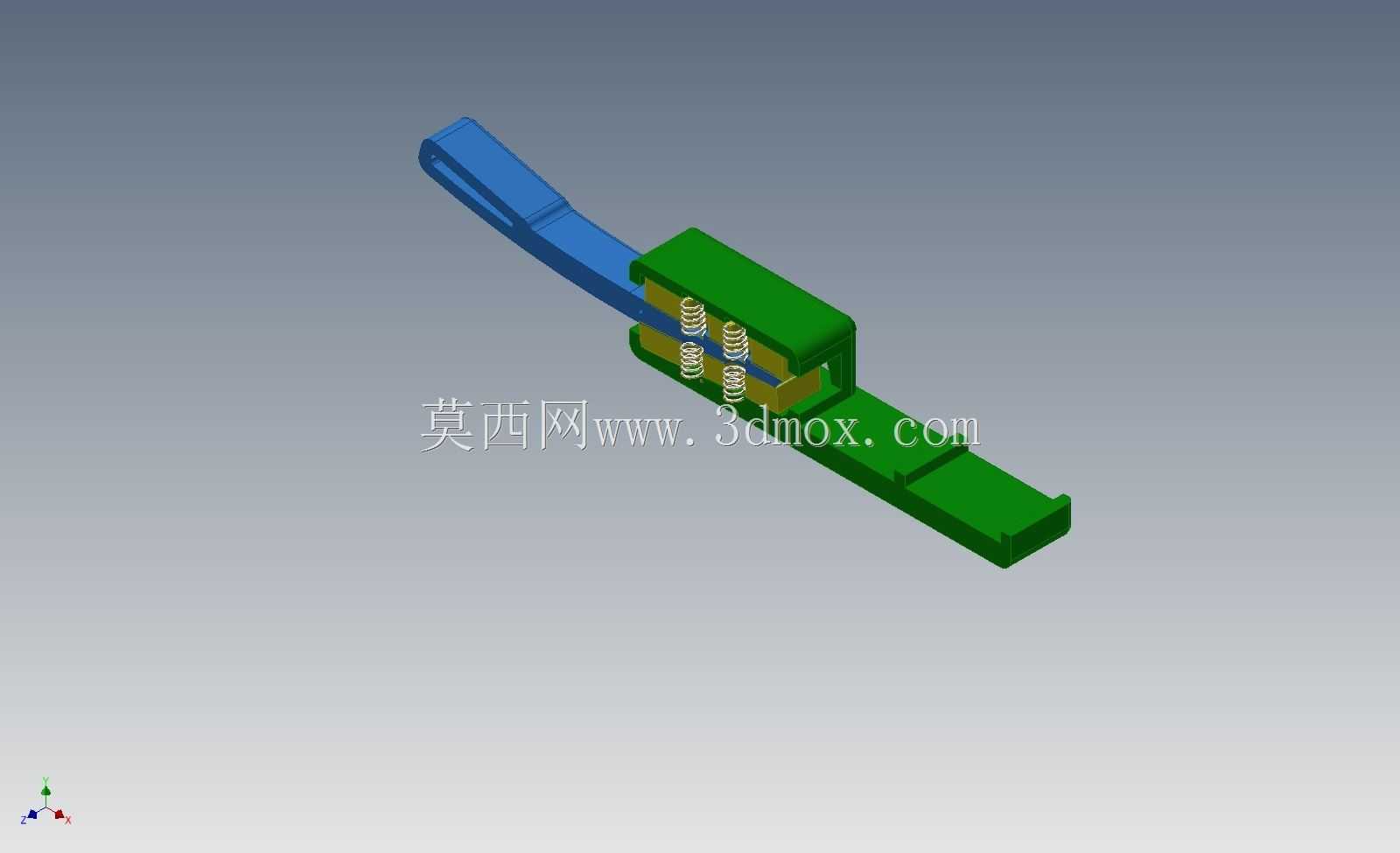

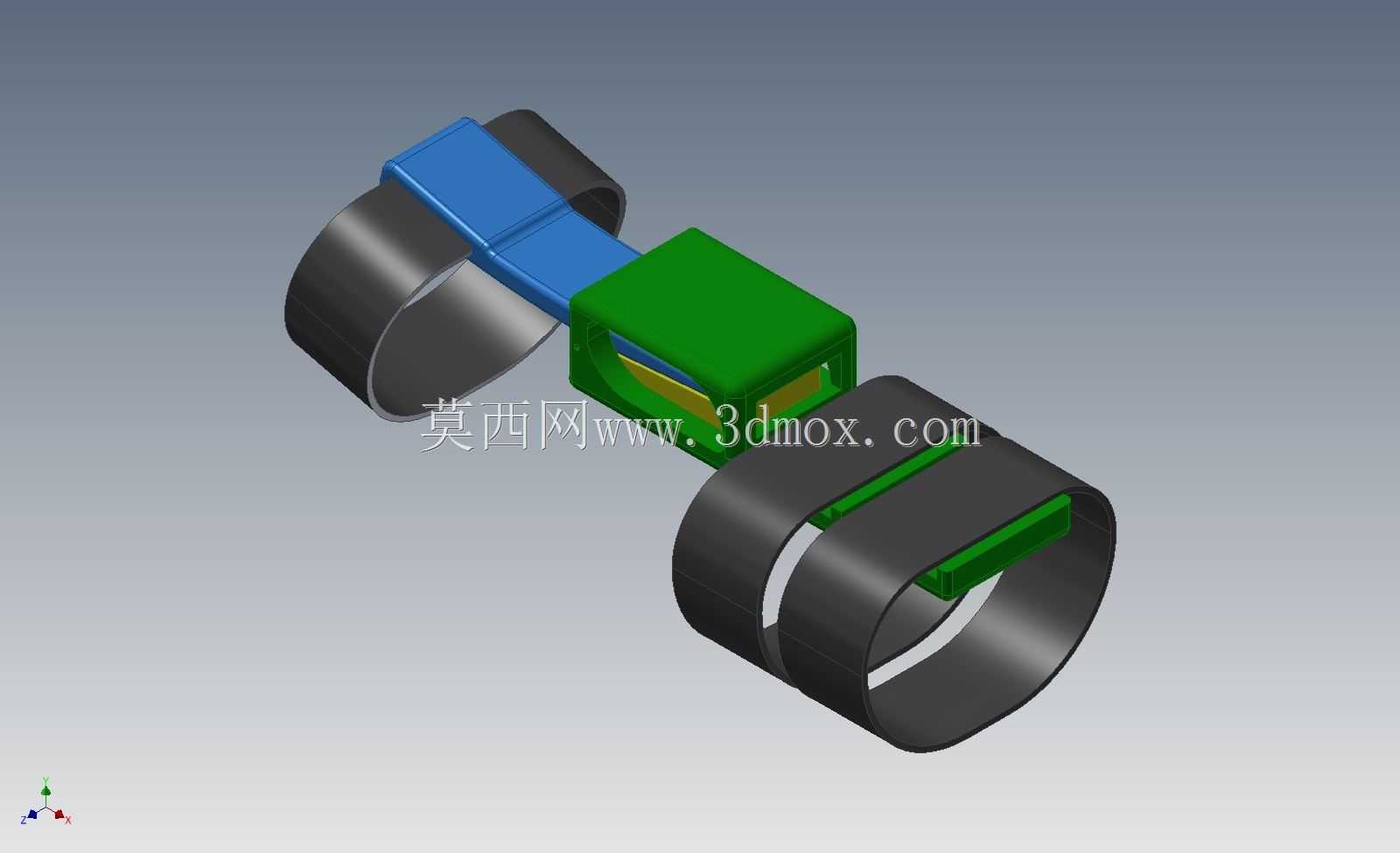

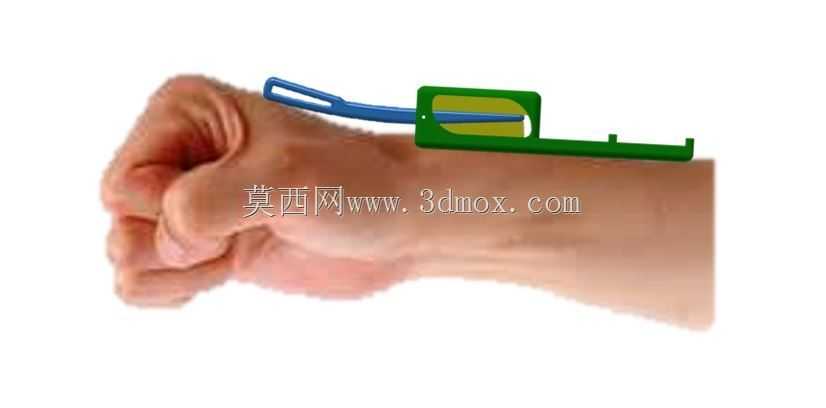

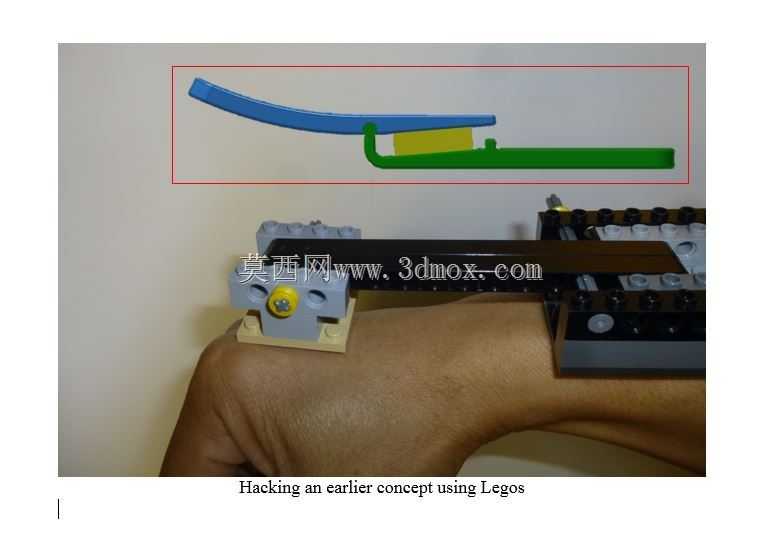

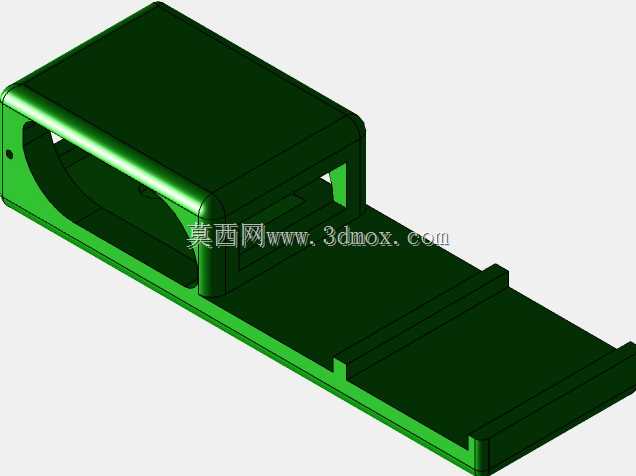

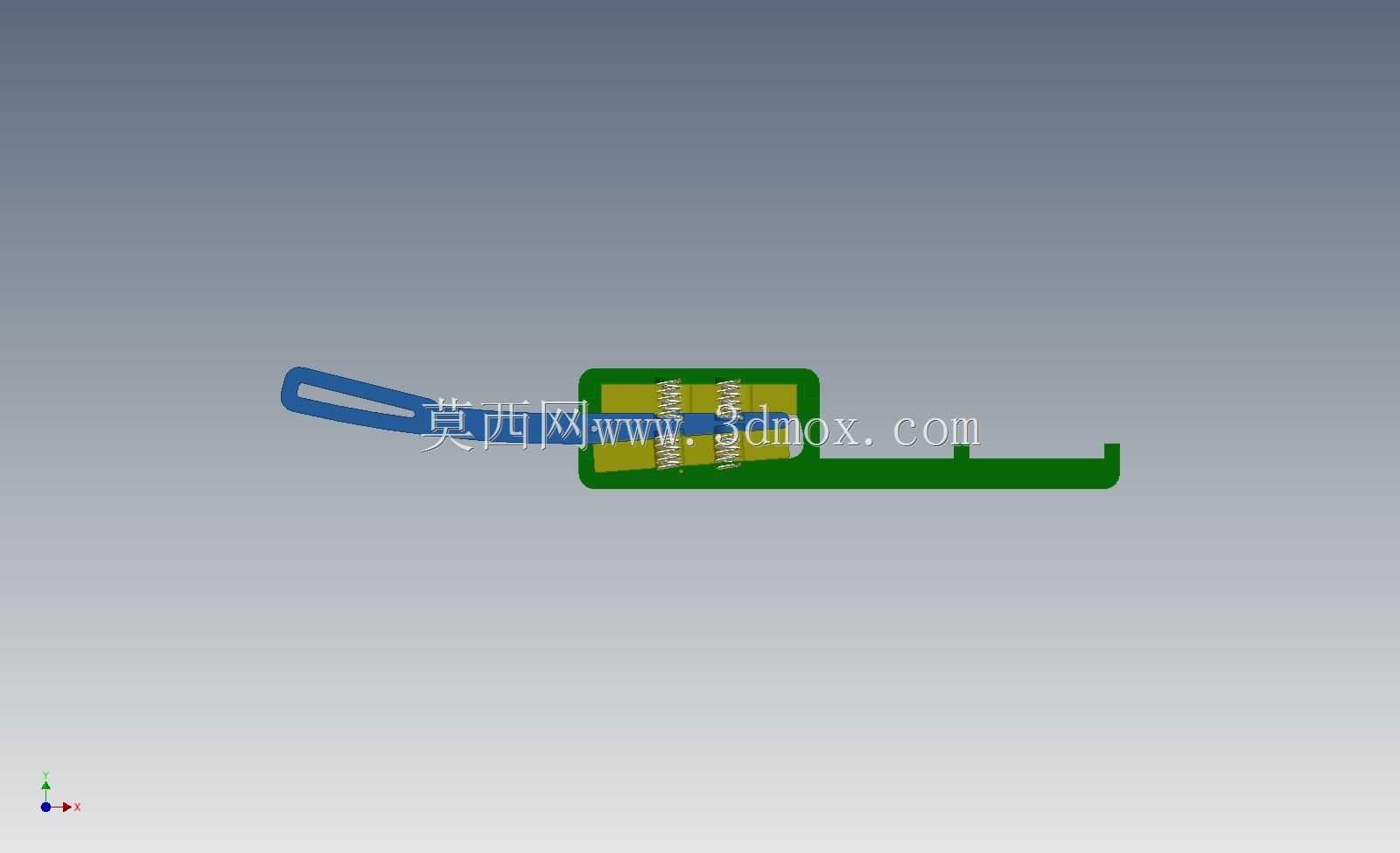

该铰接撑杆构件主要面向肢体运动辅助、矫形支撑类场景开发，核心作用是通过粘弹性材料的形变阻尼特性，约束铰接部位两个转动方向的非受控运动，避免支撑部位出现过度弯折或突发性角度变化，同时保留合理的活动自由度，适配日常腕部活动的角度需求。从结构组成来看，构件分为两端的环形固定段、中间的铰接滑移段以及嵌装在结构间隙内的粘弹性阻尼垫三个核心部分，两端环形固定段采用开口薄壁环结构，环壁厚度均匀，开口处预留微量形变余量，可在套装固定时通过自身弹性抱紧安装基面，无需额外打孔或紧固件即可完成初步定位，环体内壁做微弧面处理，与柱状安装基面的贴合面积更大，固定后不会出现轴向窜动或周向打滑的问题。中间铰接部分采用滑块与滑槽配合的结构，绿色臂板作为滑移构件嵌装在端部支架的导向槽内，可沿槽体方向滑动同时随铰接轴产生转动，粘弹性垫分别布置在铰接转动面、滑块滑移端面以及顶部支架的安装间隙内，当铰接部位产生转动或滑移动作时，粘弹性垫会受到挤压、剪切作用，通过材料自身的内摩擦消耗运动动能，实现平缓的阻尼缓冲效果，不会出现刚性限位带来的顿挫感。设计过程中针对实际使用的适配性做了多维度的结构考量，最初的单阻尼垫结构仅能对单一转动方向提供阻尼，调整后在两个相对的转动限位面都增设粘弹性垫，可同时约束两个方向的过量运动，只是这种结构会略微增加构件的整体轮廓厚度，对穿戴类场景的外观贴合度有一定影响。铰接部位的结构形式可根据实际运动范围需求调整，若需要更大的转动角度，可将常规铰接轴替换为球头铰接结构，将单一平面的转动扩展为多维度小角度摆动，适配更复杂的肢体活动轨迹；若对结构简化有要求，也可通过可变密度树脂材料的3D打印结构直接成型阻尼段，省去金属弹簧构件，进一步减少零件数量，降低装配复杂度。滑移臂板与支架滑槽的配合间隙经过严格控制，既保证臂板可在槽内顺畅滑动、弯曲，适配腕部弯折时的长度变化，又不会因间隙过大产生晃动异响，顶部增设的衬垫安装支架可根据阻尼需求选择是否加装第二组粘弹性垫，当需要更强的双向阻尼效果时，加装衬垫即可提升阻尼系数，无需重新制作主体结构。在与人体接触的固定环与压板之间，也预留了软质衬垫的安装空间，可加装柔性衬垫减少硬质结构对皮肤的摩擦刺激，提升长时间佩戴的舒适度。安装边界方面，两端环形固定段的内径适配常规成人腕部、前臂的尺寸范围，整体构件安装后突出安装基面的高度控制在较低范围内，不会对日常活动造成剐蹭干涉，铰接部位的转动角度覆盖日常腕部屈伸、偏转的常用活动范围，不会限制正常的肢体动作，仅在动作角度接近安全阈值时通过阻尼力提供反馈，避免过度弯折造成的损伤。整个结构的零件数量少，无复杂异形曲面，常规机加工或3D打印均可快速制作原型，粘弹性垫采用嵌装结构固定，磨损后可单独更换，无需整体报废，维护成本较低，除了肢体矫形支撑场景外，也可迁移应用到小型设备舱门翻盖、折叠杆件的缓降支撑场景，通过调整粘弹性垫的硬度、厚度即可匹配不同载荷下的阻尼需求。
