腕部减震防护支撑结构设计方案

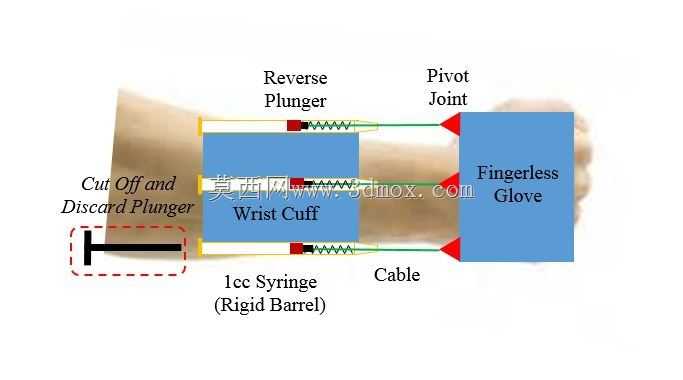

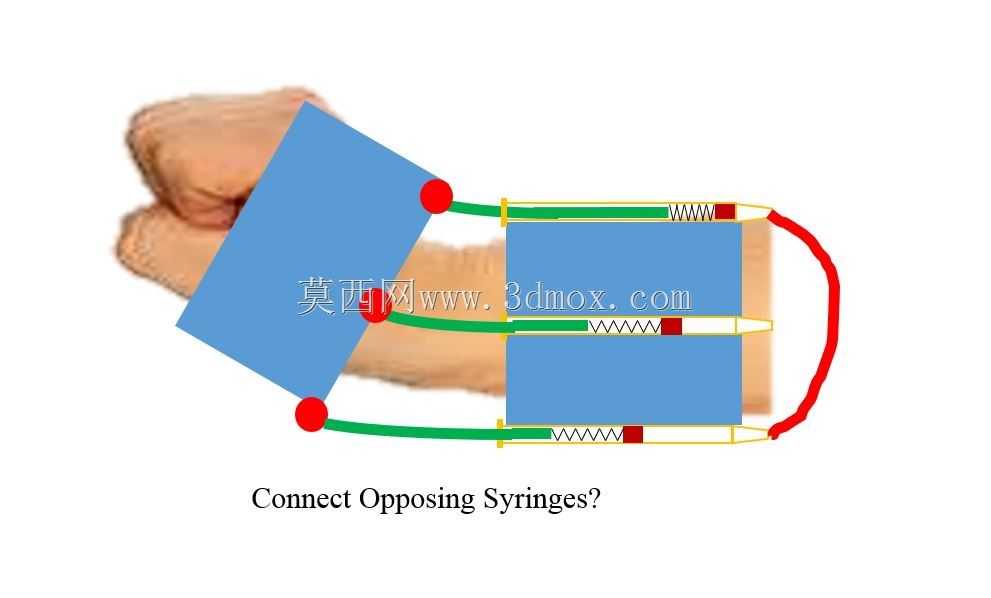

这款腕部防护结构的核心应用场景覆盖高频腕部发力的运动场景与重复性腕部劳作的作业场景，针对溜冰、器械健身这类需要腕部持续承受冲击力的运动，以及流水线装配、手工精密操作这类长期保持腕部固定姿态的作业场景，能够有效抵消传导至腕关节的瞬时冲击，同时限制腕部非生理性的过度偏转，降低三角纤维软骨复合体、腕部韧带的慢性损伤风险。从实际使用逻辑来看，该结构没有采用传统护腕单纯依靠弹性面料束缚加压的设计思路，而是引入了线性阻尼缓冲的力学原理，将刚性筒式微型注射器作为阻尼缓冲的核心载体，搭配鲁尔接头实现阻尼参数的灵活微调，能够根据不同使用者的腕部耐受度、不同场景的冲击强度，匹配对应的阻尼力度与活动行程范围，平衡防护刚性与腕部活动自由度之间的矛盾。结构整体分为腕部固定束带、无指手套固定端、枢转连接关节、阻尼缓冲组件四个核心部分，腕部束带采用环绕式贴合设计，能够稳定固定在小臂靠近腕关节的位置，避免受力时出现结构滑移；无指手套端固定在手掌掌骨区域，作为阻尼力的受力支撑端；两者之间通过枢转关节连接，保留腕部正常的掌屈、背伸活动自由度，同时限制腕部的侧向过度偏移。阻尼缓冲组件沿腕部活动方向平行布置三组，分别对应腕部不同角度的受力方向，内部采用弹簧与注射器阻尼结合的结构，注射器内的流体在柱塞移动时产生的阻尼力，能够平缓抵消瞬时冲击，相比单纯的弹簧缓冲，不会出现冲击末期的反弹力，缓冲过程更加线性柔和。设计过程中特意选用了标准化的1cc一次性注射器作为阻尼筒体，这类零部件成本极低且更换便捷，当阻尼性能出现衰减时，不需要整体更换护腕结构，仅需替换对应的注射器部件即可，大幅降低了长期使用的维护成本。在安装边界上，该结构整体贴合腕部生理曲线，束带与手套部分的厚度控制在5mm以内，阻尼组件的外径不超过10mm，佩戴后不会出现过度的外凸结构，不会影响使用者握持器械、抓握物体的正常动作，适配绝大多数常规运动手套、作业手套的内部穿戴空间。阻尼调节通过鲁尔接头实现，可通过调整连接管路的通径、接入单向阀或泄压阀的方式，改变阻尼力的响应速度与最大缓冲行程，既可以适配高冲击场景下的大阻尼防护需求，也可以满足精细操作场景下小阻尼、高活动度的使用需求。反向柱塞与切断弃置柱塞的设计，能够在阻尼组件出现过载泄漏时，快速切断失效的阻尼通路，避免内部流体泄漏污染佩戴部位，同时可以快速更换新的阻尼筒体，不需要拆解整个护腕结构。钢索连接方式保证了枢转关节活动时阻尼组件的受力始终沿轴向传递，不会出现侧向分力导致的柱塞卡滞问题，提升了结构长期使用的可靠性。
