SC12UU箱式直线轴承滑块结构设计

　　做非标自动化设备和桌面级CNC、3D打印机的结构设计时，箱式直线滑块的选型和安装边界是前期布局必须卡准的细节，这款SC12UU滑块是12mm光轴导轨配套的标准导向部件，日常做小型传动模组的时候用得非常多。先从实际安装场景说，这类滑块最常见的用法是成对配合两根平行的12mm淬硬光轴使用，单根轴上可以根据负载情况布置1-2个滑块，滑块的安装面直接锁附在运动台板的底面，光轴两端通过卧式或立式支撑座固定在设备机架上，就能组成一套低成本、安装便捷的线性导向机构，不管是桌面级CNC的XYZ轴运动导向，还是FDM3D打印机的X轴喷头移动、Y轴热床移动，甚至小型点胶机、桌面型 pick and place 设备的短行程往复运动，都能见到这类滑块的应用。

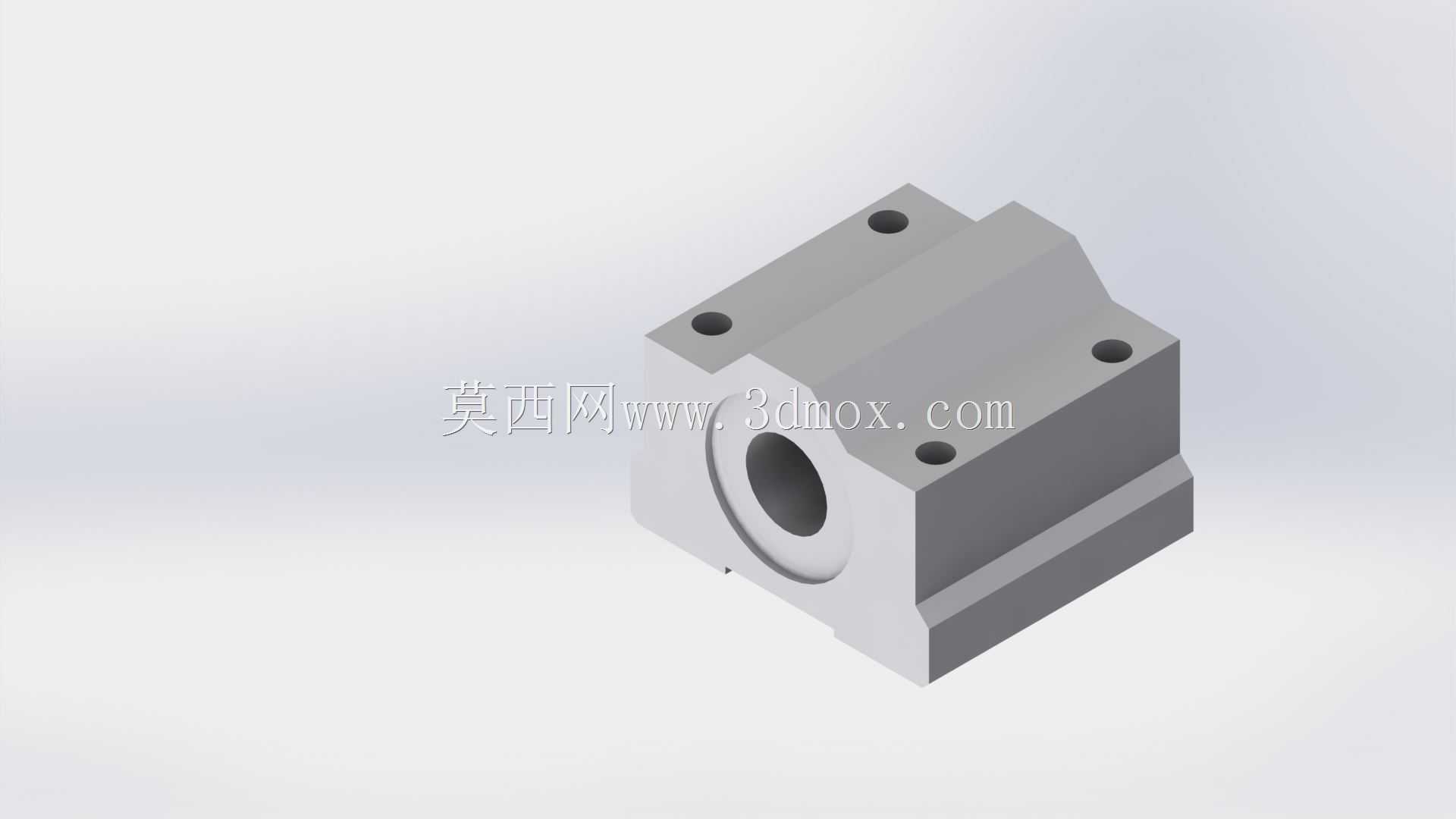

　　从功能特性上看，这款滑块内部集成了标准SC12UU直线轴承，轴承内置钢珠保持架，光轴穿过滑块中心孔时，钢珠在保持架内循环滚动，把滑动摩擦转化为滚动摩擦，大幅降低运动阻力，保证运动过程的顺畅度，同时滑块的铝制外壳把轴承完全包裹，既给轴承提供了足够的刚性支撑，又预留了四个安装沉孔，不需要额外做轴承座的加工，直接通过螺栓就能把滑块固定在运动部件上，比单独安装裸直线轴承要省很多装配调试的时间。外壳的四个安装孔是对称布置的，不管是正装还是反装，都能找到对应的安装孔位，适配不同的台板布局，不会出现孔位干涉的问题。

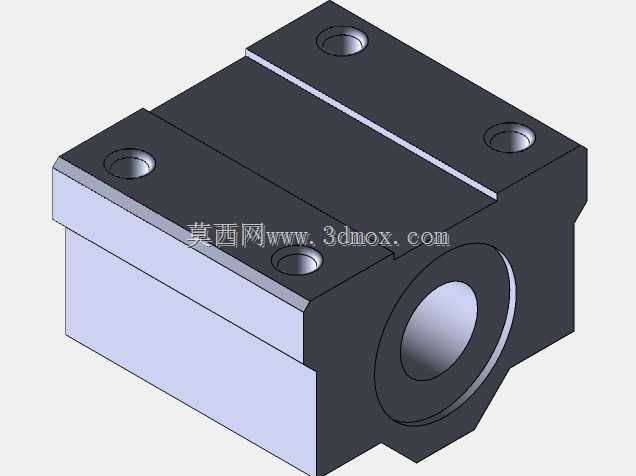

　　设计思路上，这款滑块的外壳采用了方正的箱式结构，没有多余的异形曲面，一方面是方便压铸或者铣削加工，降低零件的加工成本，另一方面方正的外形在装配的时候更容易找正，打表调试平行度的时候可以直接靠百分表打滑块的侧面基准，不需要额外做工艺基准面。中心的轴承安装孔采用H7级公差配合，压入直线轴承之后不会出现松旷或者过紧抱死的问题，外壳的壁厚做了均匀化处理，压装轴承的时候不会因为壁厚不均导致外壳变形，影响轴承的同轴度。滑块的两端预留了油封安装位，日常使用的时候可以加装防尘油封，阻挡加工产生的切屑、3D打印产生的PLA/ABS粉尘进入轴承内部，延长轴承的使用寿命，在粉尘较多的加工场景下这个结构非常实用。

　　再说到外形尺寸和安装边界，这款滑块适配的光轴直径是12mm，中心通孔直径和光轴做间隙配合，保证滑动顺畅无卡滞；四个安装孔的孔距是标准的SC系列滑块尺寸，安装的时候不需要重新打孔，直接按照标准孔位在台板上加工对应的螺纹孔即可；滑块的整体高度是标准值，选型计算运动轴的Z向空间的时候，直接套用标准尺寸就能算出整个运动模组的总高度，不会出现装配后空间干涉的问题。滑块的侧面到中心孔的距离也是统一的标准值，两根平行光轴的中心距可以直接按照两个滑块的侧面间距加两倍的半宽值计算，调试的时候只要保证两根光轴的平行度在0.05mm以内，滑块运动的时候就不会出现卡顿、阻力不均的问题。要注意的是，这类滑块的额定负载是针对径向负载设计的，安装的时候要尽量让负载方向垂直于滑块的安装面，不要承受过大的倾覆力矩，如果是悬臂负载的场景，需要适当增加滑块的数量，或者选用更长规格的滑块，避免钢珠局部受力过大导致轴承提前磨损。另外在装配的时候，不要直接敲击滑块的外壳或者轴承端面，应该通过软质工装压装轴承，螺栓锁紧的时候要对角均匀施力，避免外壳变形导致轴承内圈变形，影响运动顺畅度。日常维护的时候只需要定期在光轴表面涂抹少量润滑脂，就能保证钢珠循环顺畅，降低运行噪音，延长整个导向机构的使用寿命。
