非标准内径2.2毫米圆型终端压接件

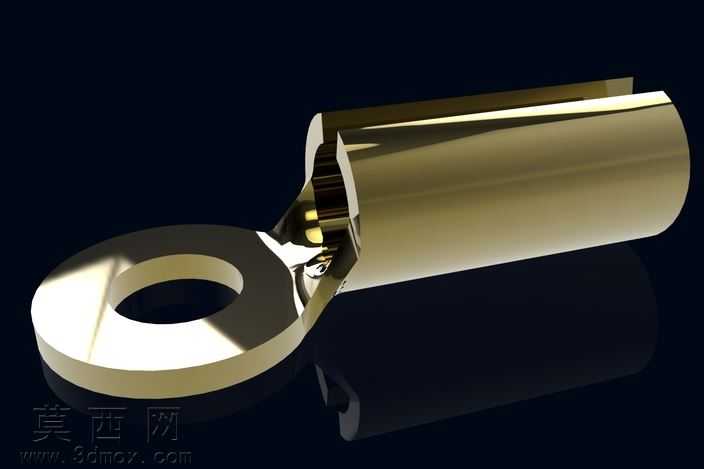

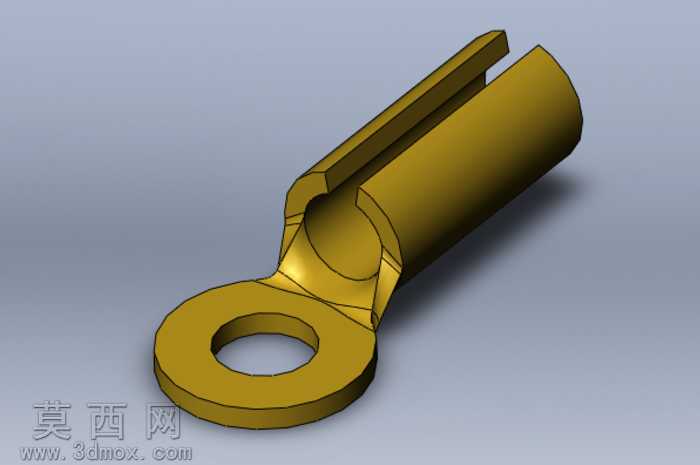

本作品为非标准圆型终端压接连接件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构尺寸的精准性，严格控制内部压接直径为2.2毫米，匹配对应线径的线缆压接使用需求。建模阶段从基础草图绘制入手，首先绘制底部环形安装孔的截面轮廓，通过拉伸凸台命令生成带安装孔的固定基座，基座边缘做均匀圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时提升压接装配过程中的操作安全性。基座与上部压接筒体的衔接位置采用渐变式曲面过渡，通过放样凸台命令实现两个结构段的顺滑连接，保证衔接区域的结构强度，避免压接受力时出现断裂变形。上部压接筒体采用空心圆柱结构设计，筒体侧壁开设轴向通槽，为压接过程中的形变预留足够的收缩空间，建模时精准控制槽宽与筒体壁厚的比例，既保证压接时筒体能够均匀收缩抱紧线缆，又避免槽宽过大导致压接后结构强度不足。筒体末端做微小的外扩倒角处理，方便线缆插入时的导向对位，降低装配操作的难度。材质设计上模拟常用铜质接线端子的金属质感，赋予模型黄铜金属材质，调整材质的反射度与粗糙度参数，还原五金压接件的真实表面质感，渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现结构的轮廓细节与曲面过渡效果，同时通过阴影效果强化模型的立体感。设计过程中充分考量压接工艺的实际需求，所有结构尺寸均围绕压接后的抱紧力、抗拉力性能做优化，环形安装孔的尺寸适配对应规格的螺栓固定需求，整体结构无冗余设计，在满足电气连接机械固定需求的前提下尽可能压缩零件体积，适合小空间内的接线装配场景。建模完成后对模型做干涉检查与结构强度仿真验证，确认压接形变过程中筒体不会出现开裂问题，安装孔与固定螺栓的配合间隙符合通用五金件的装配公差要求，整体结构完全符合非标准接线端子的实际生产使用标准。
