三叶指尖陀螺减压玩具结构设计

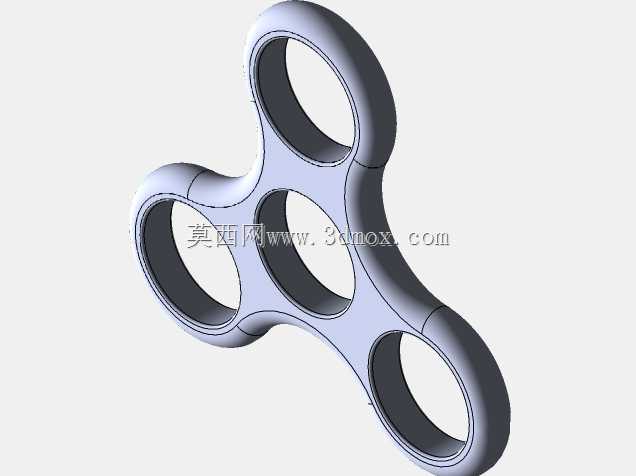

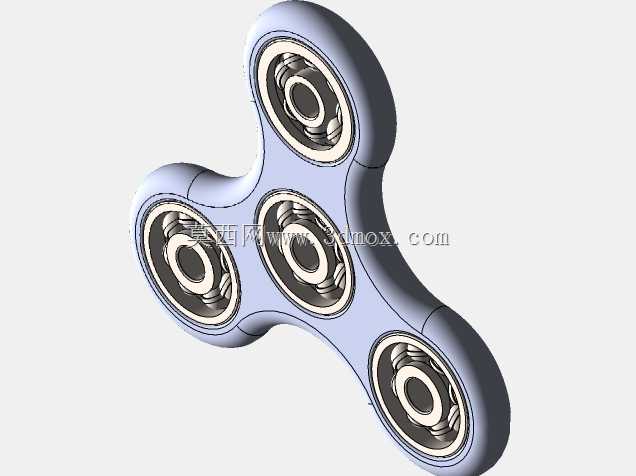

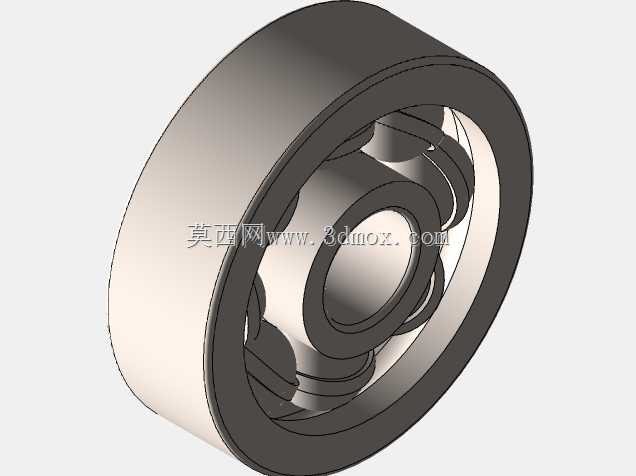

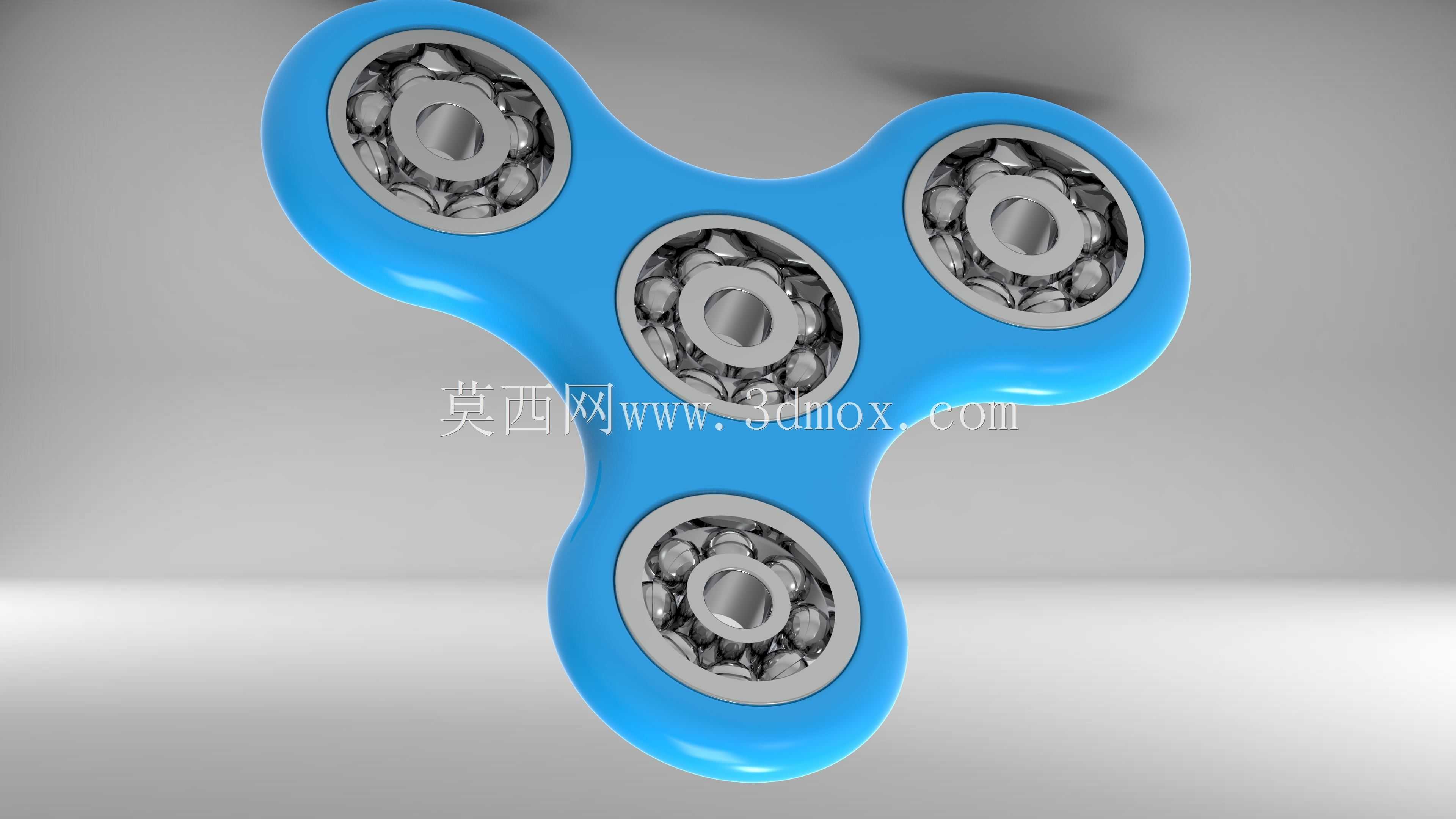

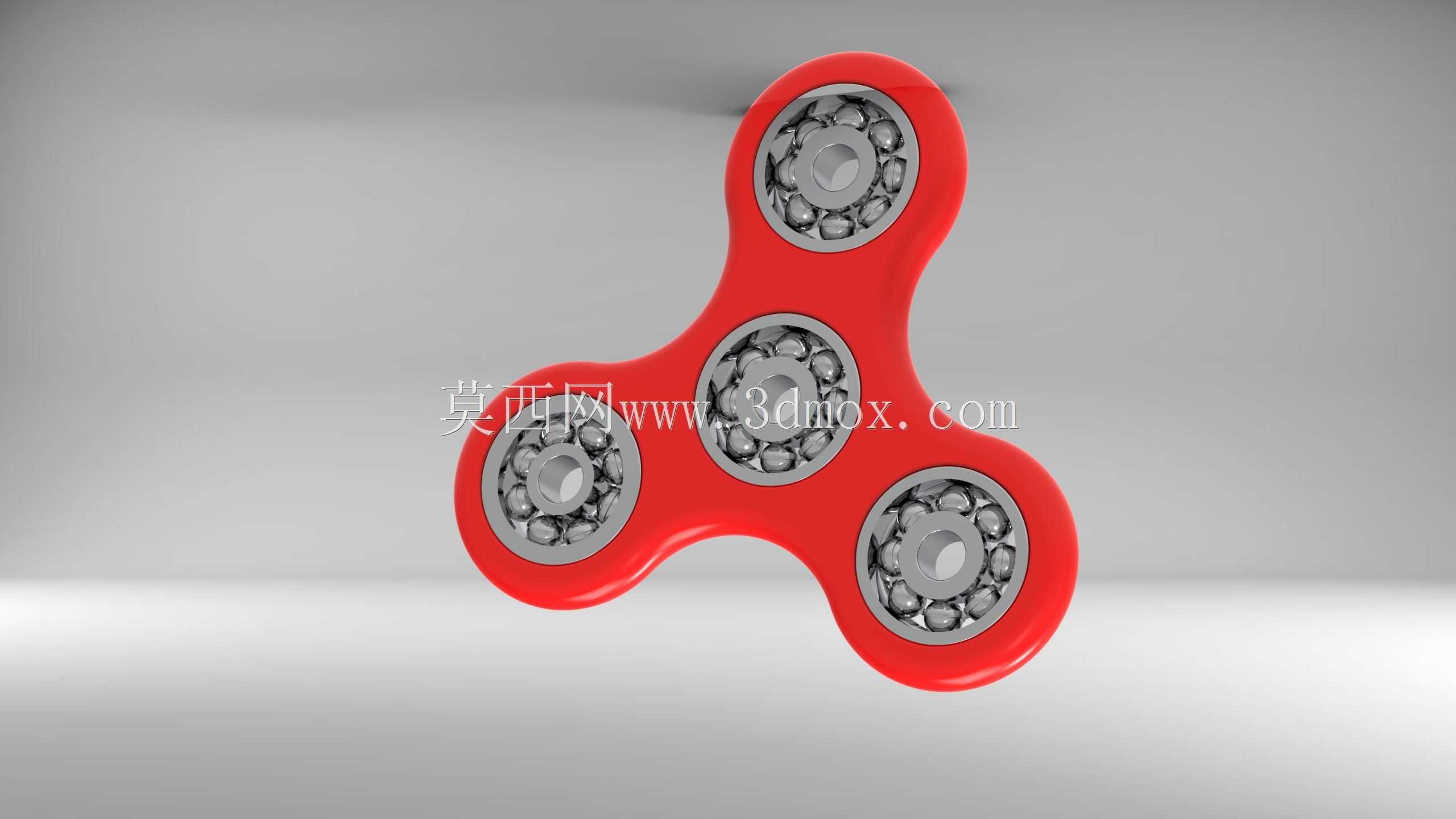

这款三叶结构指尖陀螺的设计，核心围绕低阻力旋转的功能需求展开，主体框架采用对称三叶式布局，三个叶片沿中心轴线呈120度均匀分布，这种布局能够在旋转过程中实现均匀的动平衡，避免高速转动时出现偏摆、抖动的问题，保证转动过程的稳定性。中心位置预留标准轴承安装位，适配常规深沟球轴承的安装尺寸，轴承内圈与中心轴采用小间隙过渡配合，既保证装配时的顺畅度，又能避免转动过程中内圈与轴出现相对滑动，外圈与主体框架的安装孔采用过盈配合，压装后无松脱风险，确保旋转时只有轴承滚动体参与摩擦，最大程度降低转动阻力。每个叶片的端部都设计有嵌入式配重安装槽，槽体尺寸与配套的轴承配重件完全匹配，配重件压入后与叶片外表面齐平，既不会出现突出的棱角划伤使用者，又能通过端部的配重增加整体转动惯量，延长单次拨动后的旋转时长。主体框架的边缘全部做R2.5的圆角过渡处理，没有尖锐的棱边，握持时贴合指腹的触感更柔和，长时间把玩也不会出现压痕。从安装边界来看，整体最大外圆直径控制在75mm，中心轴承安装孔直径为22mm，适配608标准深沟球轴承，中心轴的直径为8mm，两端做圆弧倒角，方便手指捏持时的定位，整体厚度为12mm，握持时不会因为过厚导致手指开合幅度过大产生疲劳。这类结构的产品主要应用在日常减压场景，通过手指拨动后的持续旋转，能够帮助使用者在工作间隙舒缓情绪，分散注意力，缓解长时间伏案工作的紧绷感。设计过程中需要重点关注动平衡的校准，三个叶片的重量差需要控制在0.1g以内，否则高速旋转时会产生明显的震感，影响使用体验；同时轴承安装位的同轴度公差需要控制在0.02mm以内，避免轴承压装后出现偏斜，导致旋转阻力增大、转动时长缩短。框架的材质可选用ABS塑料或者6061铝合金，塑料材质重量轻、成本低，适合批量民用生产，铝合金材质质感更好、配重更足，转动惯量更大，旋转时长更长，适合对使用体验有更高要求的场景。每个叶片的曲面都做了弧度优化，从中心位置向端部平滑过渡，既保证了结构强度，又减少了旋转过程中的空气阻力，避免气流扰动产生的风噪和阻力损耗。端部配重轴承的安装槽深度设计为5mm，刚好容纳标准轴承的厚度，压装后端面与叶片表面齐平，不会出现凸起或者凹陷，保证整体外观的流畅性。中心轴的两端设计有直径10mm的圆形挡片，挡片与轴体过盈配合，能够限制轴承的轴向窜动，避免旋转过程中轴承从框架中脱出，挡片的表面做磨砂处理，手指捏持时能够增加摩擦力，不会因为手滑导致陀螺掉落。整体结构没有多余的复杂零件，全部由主体框架、1个中心轴承、3个端部配重轴承、中心轴、两个端挡片组成，装配过程简单，不需要复杂的工装，仅通过压装即可完成全部组装，生产效率高，后期维护也很方便，如果轴承进灰导致阻力增大，只需要拆下挡片更换轴承即可恢复使用性能。在结构验证阶段，需要重点测试不同转速下的震动情况，通过调整三个叶片的局部厚度来配平重量，确保在最高转速下也不会出现明显的震手问题；同时需要测试连续旋转时长，在正常拨动力度下，合格的产品应该能够稳定旋转1分钟以上，这就要求轴承的预紧力不能过大，安装时不能出现偏斜，框架的转动过程中不能与其他固定部件产生摩擦。另外，整体结构的外轮廓没有易脱落的小零件，所有配件都采用压装固定，连接强度足够，正常使用过程中不会出现零件脱落的问题，使用安全性有保障。
