带凸台安装孔的端面齿排挡传动件

做传动结构设计快十二年，经手的换挡类传动件少说也有上百套，这类带端面齿的排挡件，最开始接触是在手动变速器的换挡同步机构里，后来在小型工程机械的挡位切换、农用机械的动力输出切换结构里也常碰到。别小看这么一个带齿的盘类零件，实际装配里的边界要求比普通直齿轮严得多。先讲实际用的场景，这类零件不是用来做持续高速动力传输的，核心作用是在挡位切换时，通过端面齿的啮合完成不同传动路径的锁止，把动力传递到对应挡位的齿轮组上，日常工况里是间歇啮合，每次啮合的冲击载荷不算大，但对齿形的对位精度、安装后的同轴度要求很高，要是齿形角度做偏了，换挡时就会出现打齿、卡滞，甚至挂挡后脱挡的问题。

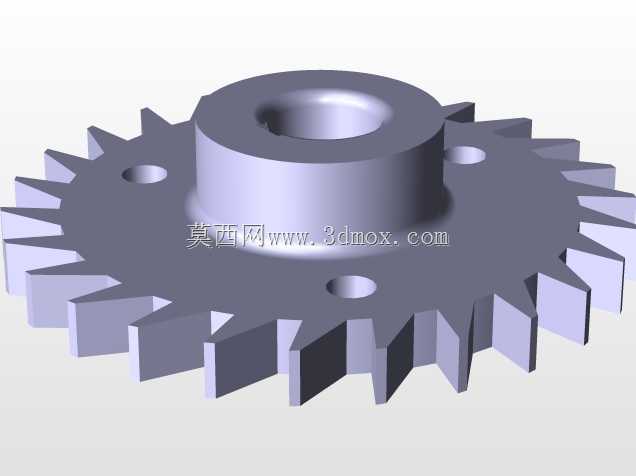

设计的时候最先要卡的是安装边界，中间的凸台不是随便做的凸起，是要套在换挡轴上的定位基准，凸台的内孔公差一般要取H7级，和轴的配合间隙控制在0.02mm以内，不然换挡转动的时候会出现旷量，齿面啮合就会偏载，用不了多久齿端就会磨出圆角，锁止力不够。凸台的高度也有讲究，要刚好卡在换挡拨叉的卡槽行程范围内，太高会和相邻挡位的齿轮端面发生干涉，太低的话拨叉推动时的受力点太靠外，容易把凸台根部掰裂，毕竟每次换挡拨叉的推力都直接作用在凸台侧壁上。

盘面上均匀分布的三个光孔，是用来和同步器齿座做销连接的，孔的位置度公差不能超过0.05mm，三个孔的等分角度差要控制在±0.1°以内，不然装配的时候销子打不进去，就算硬敲进去，运转时整个零件会出现动不平衡，换挡时的抖动会直接传到操纵杆上，操作手感会非常差。齿形部分是端面直齿，齿的端面要做0.5×45°的导入倒角，这个倒角是最容易被新手建模漏掉的，没有倒角的话，两个齿件对接时齿端硬碰硬，根本没法顺利滑入啮合，换挡阻力会大到扳不动操纵杆，严重的还会把齿端崩掉。齿的厚度也要匹配换挡行程，一般齿的啮合深度要达到齿厚的三分之二以上，才能保证传递扭矩时不会跳齿，要是齿做薄了，大扭矩工况下齿根容易断裂。

建模的时候要注意，齿根和盘面连接的位置必须做R0.3的圆角过渡，不能做成直角，直角位置会有严重的应力集中，反复承受换挡冲击载荷的时候，裂纹很容易从直角位置萌生，最后导致整个齿圈断裂。整个零件的材质一般选20CrMnTi，表面渗碳淬火到HRC58-62，芯部韧性保持在HRC30-35，这样齿面耐磨，芯部又能承受冲击，不会一撞就碎。实际装配的时候，这个零件的端面跳动要控制在0.03mm以内，不然转动时齿面的啮合间隙忽大忽小，不仅换挡卡滞，还会出现异常的啮合噪音。另外要注意，齿的工作端面和安装盘面的平行度公差不能超0.02mm，不然啮合时是局部接触，接触面积不够的话，传递大扭矩时会出现齿面压溃的问题。

之前有次帮客户改故障件，就是建模时把凸台的同轴度做超了，装上去之后换挡总是卡一半，拆下来测量发现凸台内孔和齿圈的同轴度差了0.2mm，重新调整基准建模加工之后，问题直接解决。这类零件看起来结构简单，没有复杂的曲面，但每一个尺寸的公差、每一个结构细节，都直接影响换挡操作的手感和整个传动系统的可靠性，做建模的时候不能只画个外形，得把实际装配、工况受力的细节都考虑进去，不然做出来的模型看着像，实际根本没法用在生产里。
