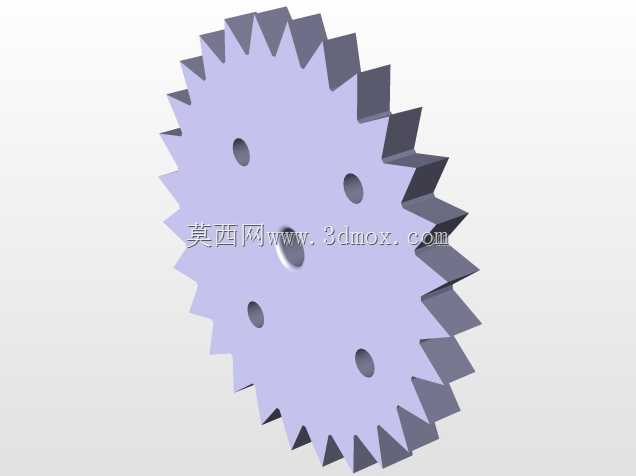

带安装孔锯齿形传动排挡零件结构

这类带均匀安装孔的锯齿形传动零件，常应用在中小载荷的间歇传动机构中，比如轻工包装设备的进给工位、小型自动化装配线的分度定位单元，还有部分手动换挡机构的挡位锁定组件里，靠齿形的精准啮合实现定比传动或者步进式的位置切换，不会出现打滑偏移的问题，能保证工位切换的重复定位精度控制在合理公差范围内。从实际使用场景来看，这类零件不需要承受超大冲击载荷，更多是兼顾传动精度和安装便捷性，盘面上的五个均匀分布的通孔，是用来穿装紧固螺栓的，安装时可以直接通过螺栓把零件固定在传动轴的连接法兰盘上，不需要额外加工键槽或者做过盈配合装配，拆装维护的效率比传统键连接齿轮高很多，适合需要频繁调整传动比、更换易损件的模块化设备工位。设计这类齿形结构的时候，首先要确定齿距和齿高的匹配关系，齿顶做了小角度的倒角处理，避免啮合时出现齿顶干涉，相邻两齿的齿槽宽度和配对齿的齿厚要留合理的侧隙，既不会因为侧隙过大出现传动回程误差，也不会因为侧隙太小导致啮合卡滞，尤其是在有少量粉尘的车间环境里，合理侧隙能容纳少量杂物，避免传动过程中出现卡停故障。齿形的切削角度是按照啮合受力方向优化的，受力面的法线方向和传动扭矩的切向方向夹角控制在合理范围，能降低齿面的接触应力，延长零件的使用寿命，不需要做额外的齿面淬火处理就能满足常规工况的耐磨要求，降低加工成本。盘体的厚度是根据传递扭矩的大小核算的，太薄会出现盘体翘曲变形，导致齿面啮合不全，局部应力集中断齿；太厚则会增加不必要的转动惯量，让传动启停的响应变慢，尤其是频繁正反转的工位，过大转动惯量会增加驱动电机的负载，甚至导致电机过载报警。中心位置的通孔是用来穿过定位芯轴的，装配时芯轴先穿过中心孔做径向定位，再拧紧周围五个安装孔的螺栓，能保证零件的回转中心和传动轴的同轴度，避免转动时出现径向跳动，导致传动噪音过大、齿面偏磨的问题。五个安装孔的分布圆直径是按照通用连接法兰的尺寸做的适配，能和市面上常规的标准法兰盘直接匹配，不需要单独加工定制连接座，降低整机的配套成本。齿部的加工精度按照中等精度级控制，能满足大部分通用传动场景的要求，如果用在高精度分度场景，只需要在现有结构基础上提高齿面的加工光洁度、缩小安装孔的位置公差即可，不需要重新做整体结构设计，结构的通用性很强。实际装配的时候要注意，五个紧固螺栓的拧紧力矩要保持一致，避免因为力矩不均导致盘体倾斜，啮合时出现单侧齿面受力过大的问题，日常维护只需要定期在齿面涂抹润滑脂，就能减少齿面磨损，保证传动顺畅。这类结构相比传统的实心齿轮，重量更轻，转动惯量更小，在高速间歇传动的场景下优势更明显，不会因为自身重量过大增加驱动端的负载，也能减少启停过程中的冲击震动，提升整套传动机构的运行稳定性。
