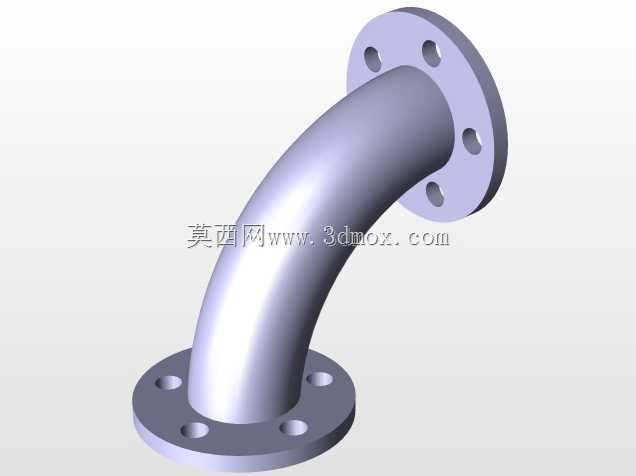

带法兰连接结构90度弯式虹吸管

在化工流体输送、小型给排水配套、实验室流体回路搭建这类场景里，这类带法兰结构的90度弯虹吸管是很常见的管路转向导流部件，和普通直连管路不同，它需要同时完成管路90度转向、虹吸导流、端面密封连接这几个核心功能，很多刚接触管路设计的工程师容易把它和普通冲压弯头混淆，实际上二者的应用边界和设计侧重点差异很大。从实际安装场景来看，这类弯管的两端法兰是核心安装基准，法兰端面的螺栓孔采用均布设计，单端法兰设置6个螺栓过孔，适配同通径的标准法兰盘对接，安装时不需要额外加工焊接坡口，只要匹配对应压力等级的密封垫片，穿入螺栓按对角顺序锁紧就能完成端面密封，相比焊接式弯头，它的拆装效率更高，在需要定期拆检清理管路内部积留介质的回路里，这种法兰连接结构的优势非常明显，比如小型循环水系统里需要定期清理水垢，或者化工小试装置里需要更换管路走向时，不用切割焊缝就能完成拆装。设计这类弯管的时候，首先要确定的是弯曲段的曲率半径，曲率半径太小的话，流体经过弯头时的局部阻力会骤增，不仅会提升整个回路的泵损，还容易在弯管内侧形成涡流区，长期输送含固体颗粒的介质时，弯管内壁的冲刷磨损速度会比正常情况快3倍以上；但曲率半径过大又会占用过多安装空间，很多紧凑型设备的管路布局空间有限，过大的弯曲半径会导致周边部件安装干涉，所以这个模型的弯曲半径取的是通径的1.5倍，刚好平衡阻力损失和安装空间的矛盾。弯管本体的壁厚设计也不是均匀取值的，很多新手建模的时候会直接给整个弯管扫掠出等壁厚结构，实际上在流体转向的外侧弧面，介质流动时的冲刷压力比内侧高，长期承压运行时外侧的壁厚减薄速度更快，所以实际设计时外侧弧面的壁厚会比内侧厚15%左右，同时两端法兰和弯管本体的衔接位置做了圆弧过渡，避免直角衔接造成的应力集中，毕竟管路运行时会伴随介质压力波动，还有设备运行带来的微幅振动，应力集中位置很容易出现疲劳裂纹。从安装边界来看，两端法兰的端面平行度公差要控制在0.1mm以内，螺栓孔的位置度公差不能超过0.2mm，不然对接的时候会出现螺栓穿不进去，或者密封垫片压合不均匀导致泄漏的问题；法兰的密封面采用突面结构，适配常用的橡胶石棉垫、四氟垫这类通用密封垫片，不需要定制特殊密封件，现场维护的备件通用性很强。实际使用时，这类虹吸管除了常规的重力流输送，还能配合管路上下游的液位差实现虹吸导流，不需要额外增加动力泵就能完成高位介质向低位的输送，在小型应急排水、车载储液系统的放液回路里应用很广。建模的时候要注意弯管内壁的圆角过渡，不能出现建模残留的台阶面，不然介质流经时会在台阶位置形成扰流，不仅会产生额外的管路噪音，还会在台阶位置积留介质杂质，时间长了会造成管路通径变小，甚至堵塞。另外法兰背面和弯管衔接的位置，要留出足够的螺栓扳手空间，不能把弯管外壁和螺栓孔的距离做的太小，不然现场安装时扳手没法卡到螺栓六角头，会大幅提升安装难度，这个模型在设计时就预留了1.5倍螺栓直径的操作空间，不管用开口扳手还是套筒扳手都能顺利完成锁紧操作。很多人觉得这类弯管结构简单，随便扫掠一下加两个法兰就算完成设计，实际上要兼顾安装便利性、流体阻力、结构强度、密封可靠性这几个点，需要反复核对安装边界的尺寸，比如弯管两端法兰的中心距尺寸，要和周边管路的接口位置完全匹配，不然现场安装时会出现强制对口的情况，强制对口会给法兰连接面带来持续的内应力，运行一段时间后很容易出现密封面泄漏，甚至法兰焊缝开裂的问题。
