带弯管接口的L型安装支座结构

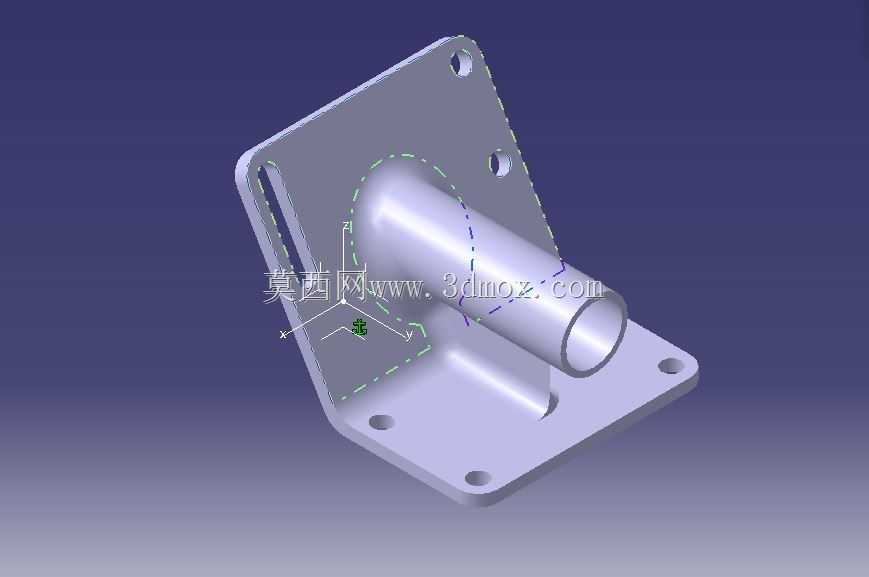

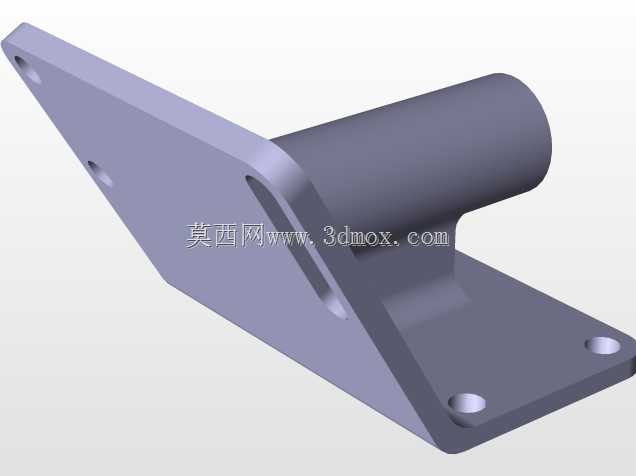

在流体输送配套的设备机架、小型动力单元外围布局中，这类带一体弯管通道的L型安装支座是管路转向与固定环节里很常见的结构件，日常会出现在气动控制回路的终端固定位、小型液压站的油路引出端、或是低压冷却管路的走线转向节点上，替代了传统分体式法兰加直角接头的组合方案，减少了管路连接点的泄漏风险。从结构功能上看，这个构件同时承担两个核心作用：其一是作为管路的90度转向通道，让沿垂直安装面方向接入的管路，能够顺着支座的一体弯管转向到平行于安装面的方向引出，省去额外加装直角管接头的工序；其二是作为相邻功能部件的安装支撑座，自身的两个垂直安装面可以分别贴合设备的立面安装基准与平面安装基准，不需要额外加工转接支架就能完成固定。设计这类构件的时候，首先要确定的是弯管的通径尺寸，需要匹配对接管路的外径与流通能力要求，弯管段的折弯半径不能过小，否则流体经过时会产生过大的局部阻力，对于气路来说会造成压力损失过大，对于油路来说则容易在折弯处形成紊流加剧管路振动，因此建模时会优先保证折弯处的内壁圆滑过渡，避免出现直角转折的结构。安装边界的设定是这类支座设计的重点，底部的水平安装板上开设了四个安装孔，孔位的间距需要匹配设备安装面上预留的螺孔位置，孔的直径要比选用的安装螺栓大0.5到1毫米，留出装配时的位置调整余量，避免加工误差导致螺栓无法穿入；垂直方向的立板上除了弯管的伸出端，还开设了两个安装孔与一个长条形调节槽，长槽的设计是为了在安装时可以微调支座的上下位置，补偿管路对接时的轴向尺寸误差，降低装配对位的难度。立板与水平底板之间的过渡位置做了三角形的加强筋结构，这是因为当管路接入后，弯管段会受到流体脉动带来的径向冲击力，同时外接管路的重量也会对支座形成倾覆力矩，如果没有加强筋，长期受载后立板与底板的连接位置容易出现应力集中，甚至产生焊接或铸造层面的开裂，加强筋的厚度通常取支座主体壁厚的0.8倍左右，既不会造成材料浪费，也能提供足够的结构刚度。弯管的端部做了倒角处理，方便外接管路或者管接头的套入安装，管口的端面平整度有较高要求，要是端面倾斜，安装密封件后容易出现渗漏问题。整个构件的壁厚设计保持均匀，避免壁厚突变导致的铸造或注塑成型时出现缩孔、变形等缺陷，对于金属切削加工的版本来说，均匀壁厚也能减少加工时的材料去除量，缩短加工周期。在实际选型使用时，需要先确认安装面的平面度，要是安装面凹凸不平，强行拧紧安装螺栓会导致支座变形，进而让弯管的轴线出现偏移，对接管路时会产生额外的装配应力，长期使用下容易造成管路疲劳断裂；另外安装时要注意弯管的引出方向，确保引出后的管路不会和周边其他部件产生运动干涉，尤其是在有移动部件的设备上，要预留足够的管路活动空间，避免部件移动时剐蹭到弯管或外接管路。这类一体结构的支座相比分体拼接的结构，整体刚度更好，装配工序更少，在批量设备生产中能够有效提升装配效率，同时减少了连接密封点，降低了后期运维时的泄漏排查工作量，建模过程中需要重点关注各个安装孔的位置度公差、弯管内孔的同轴度要求，以及两个安装面之间的垂直度公差，这些形位公差会直接影响最终的装配效果与使用可靠性。
