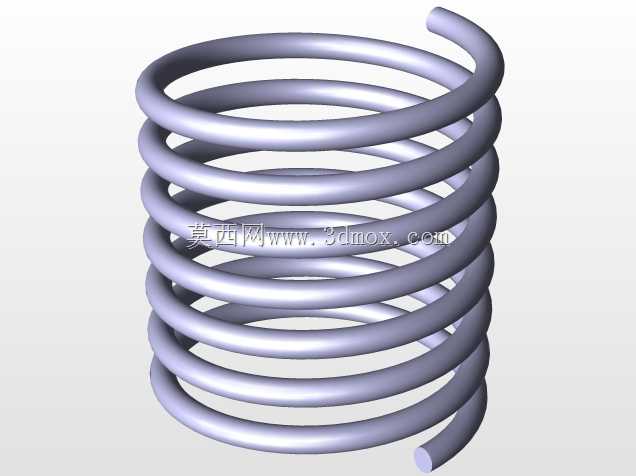

圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件,从日常的家电开合结构到重型工程机械的缓冲工位,几乎所有需要提供复位力、缓冲吸能、载荷补偿的场景都能见到这类零件的身影。做这类弹簧的三维建模时,首先要明确实际工况下的安装边界:这类等节距弹簧的安装通常需要两端配套导向杆或者导向孔,避免受压过程中出现侧向屈曲失稳,建模时要提前预留弹簧外径与安装孔的间隙,通常单边间隙取弹簧线径的10%-15%,同时弹簧内径要比配套导向杆的外径大0.5-2mm,根据弹簧整体外径尺寸调整间隙值,避免工作过程中弹簧与导向件发生卡滞磨损。
从功能特性来看,这类等节距圆柱压缩弹簧的刚度是线性的,也就是载荷和变形量呈固定比例关系,适合对载荷线性度有要求的工位,比如阀门的启闭复位、自动化夹具的压紧缓冲、设备舱门的开合回弹结构。设计建模的时候,首先要确定几个核心参数:弹簧的线径直接决定了能承受的最大载荷,线径越粗,相同中径下的弹簧刚度越大,能承受的极限压缩力越高;弹簧中径是影响刚度的另一核心参数,相同线径下中径越大,弹簧刚度越低,越容易产生变形;有效圈数决定了弹簧的最大变形量,有效圈数越多,相同载荷下的变形量越大,工作行程也就越长。建模过程中要注意两端的并圈处理,通常压缩弹簧两端会有1-2.5圈的并紧磨平端,这部分圈数不参与弹性变形,主要作用是保证弹簧站立时的端面垂直度,让弹簧受压时端面能均匀贴合安装座,避免出现偏载导致的弹簧侧弯断裂,磨平端的厚度通常取线径的1/4左右,建模时要把端部的并圈和磨平特征做准确,不能只做等节距的螺旋扫掠就结束,否则后续做装配干涉检查、工程图导出的时候会出现尺寸偏差。
实际应用中,这类弹簧的选材范围很广,普通工况下用碳素弹簧钢丝就可以满足需求,有腐蚀环境的工位会选用不锈钢丝,有高温要求的场景会选用合金弹簧钢,但三维建模阶段不需要体现材质属性,重点是把几何特征做准确:螺旋升角要和节距、中径匹配,不能出现扫掠过程中簧丝截面畸变的问题,端部并圈的过渡要平滑,不能出现节距突变导致的应力集中特征。很多新手建模的时候容易忽略弹簧的并圈过渡,直接把有效圈的节距拉满整个弹簧长度,做出来的模型两端没有支撑圈,实际装配的时候根本无法稳定安装,受压时端部会出现滑移。另外还要注意弹簧的并紧长度,也就是弹簧被压到所有圈都贴合时的极限长度,这个尺寸决定了弹簧的最小安装空间,设计安装位的时候必须保证安装腔的深度大于弹簧的并紧长度,避免弹簧被压并后出现过载断裂。
在不同的应用场景下,弹簧的参数调整逻辑也有区别:用做缓冲元件的弹簧,会适当增加有效圈数,降低弹簧刚度,让缓冲过程更平缓,同时搭配阻尼结构吸收冲击能量;用做复位元件的弹簧,会在满足行程要求的前提下适当提高刚度,保证复位动作干脆,不会出现回弹滞后的问题;用做载荷补偿的弹簧,会严格控制刚度公差,保证不同压缩量下的输出载荷在设计要求范围内。建模的时候如果是做参数化模型,可以把线径、中径、有效圈数、端部并圈圈数、磨平厚度都设置成可调参数,后续调整设计方案的时候只需要修改参数就能快速生成新的模型,不用重新绘制螺旋线和扫掠路径,能大幅提高设计迭代效率。还要注意,弹簧的自由长度是无载荷状态下的整体长度,安装时通常会有一定的预压缩量,预压缩量一般取弹簧总变形量的10%-20%,避免设备空载时弹簧出现晃动异响,同时保证弹簧始终贴合两端安装面,不会出现窜动。
