间歇传动用槽式日内瓦轮结构设计

日内瓦轮也就是常说的槽轮机构核心构件，在间歇传动场景里的应用普及率非常高，常见于多工位转台、轻工包装设备的步进送料单元、电影放映机的胶片牵引结构、自动化装配线的工位切换机构里，核心作用是把主动拨盘的连续匀速转动，转化为从动槽轮的周期性间歇转动，和棘轮机构相比，它的传动平稳性更好，每次转位的定位精度更可控，高速工况下的冲击载荷更小，适合中高速的间歇转位需求。

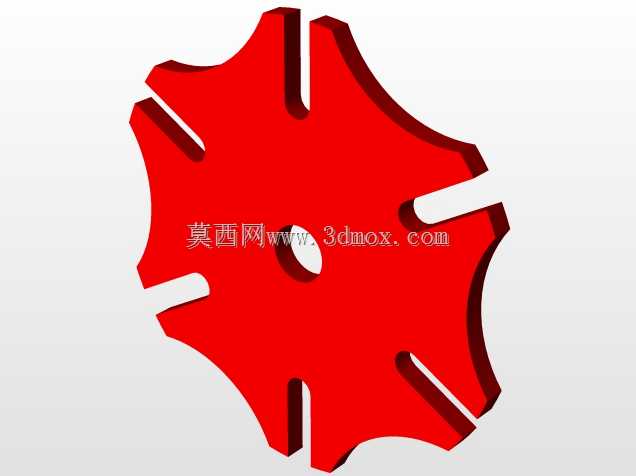

从功能特性来看，这款槽轮为外啮合径向槽结构，周向均匀分布6条开口槽，对应每次转位完成60度的角位移，也就是说主动拨盘每旋转一周，槽轮完成一次60度的步进转动，剩余角度范围内槽轮处于锁止静止状态，配合拨盘上的锁止弧，可以在静止阶段完全限制槽轮的自由度，不需要额外加装定位销就能实现工位的可靠固定，避免转位后出现窜动。槽体的开口宽度是和主动拨销的直径做匹配设计的，单边预留0.02-0.05mm的间隙，既保证拨销能顺利滑入槽体驱动槽轮转动，又不会因为间隙过大造成传动过程中的反向冲击，槽的侧壁做了等曲率的圆弧过渡，减少拨销进入和脱出槽口时的刚性碰撞，降低运行噪音和接触应力。

设计这类槽轮的时候，首先要确定的是槽数和中心距参数，槽数越少，单次转位的角加速度峰值越高，传动冲击越大，6槽结构是兼顾转位效率和传动平稳性的常用选型，适合大多数中速间歇转位场景。中心距的确定要同时满足拨销的回转半径和槽轮的回转半径不发生干涉，锁止弧的半径要和拨盘的锁止凸台半径完全匹配，锁止弧的起止角度要和槽口的位置精准对应，保证拨销刚脱出槽口的瞬间，锁止弧刚好贴合槽轮的锁止面，避免出现转动空程。槽轮中心的安装孔为通孔设计，孔壁可以根据实际安装需求加工键槽或者采用胀紧套连接，和输出转轴实现无相对滑动的刚性连接，安装孔的中心和槽轮的外轮廓中心同轴度公差要控制在0.02mm以内，否则会造成转位角度偏差，影响工位定位精度。

从安装边界来看，槽轮的最大外圆轮廓要和主动拨盘的安装位置预留足够的安全间隙，槽轮的厚度方向尺寸要和拨销的有效接触长度匹配，保证拨销在整个驱动行程里都能完全嵌入槽体，不会出现脱槽风险。槽轮的非槽口外轮廓为内凹圆弧面，和拨盘的锁止弧面做共轭配合，静止阶段两个弧面完全贴合，接触面积大，锁止刚度高，能承受一定的径向载荷，适合带一定负载的转台应用。另外这类槽轮的材质选型通常根据运行转速和负载大小确定，低速轻载场景可以用工程塑料一体加工，降低成本和运行噪音，中速重载场景则采用45号钢调质处理，槽口接触表面做高频淬火提升耐磨性，延长构件的使用寿命。在实际装配的时候，要注意调整拨盘和槽轮的中心距，保证拨销进入槽口时的接触位置在槽体的有效工作段，避免拨销和槽口根部发生刚性碰撞，同时要在接触面涂抹润滑脂，减少长期运行的磨损量。
