无渲染多叶片离心式风轮结构设计

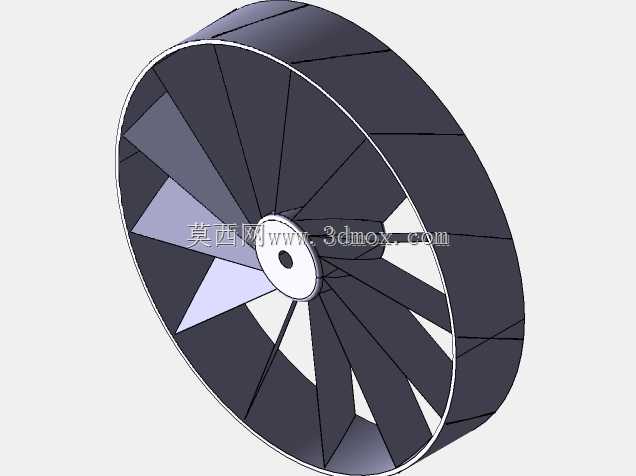

该风轮结构主要适配小型离心通风场景，常见于机柜散热、小型设备排风、局部空间空气循环类工况，作为风机核心做功部件承担气流增压与定向输送的功能。从结构设计逻辑来看，整体采用后向多叶片布局，叶片沿轮毂周向均匀排布，相邻叶片间形成连续的流道，气流从轮毂侧轴向进入流道后，随叶轮旋转获得离心力，沿叶片间流道径向甩出，最终从轮缘侧周向排出，这类布局在相同转速下能获得更稳定的风压输出，同时气流沿叶片流动的分离损失更小，运行时的气动噪声相对更低。

设计过程中优先考虑了安装适配性，中心轮毂处设置标准安装孔位，可直接与常规小型电机输出轴配合，轮毂与叶片衔接处做了圆弧过渡处理，避免应力集中导致的叶片根部断裂问题，适配长期连续旋转的工况需求。轮缘位置设置整圈围带结构，将所有叶片的外端连接为整体，既可以提升叶轮整体的结构刚度，降低高速旋转时叶片的震颤幅度，也能约束流道内的气流走向，避免气流从叶片外缘泄漏损失，提升做功效率。

从安装边界来看，该风轮的轴向厚度控制较为紧凑，可适配内部安装空间有限的设备腔体，径向尺寸可根据配套设备的通风量需求做等比例缩放，安装时仅需保证风轮与周边腔体的间隙均匀，避免旋转过程中出现剐蹭，同时进风侧需要预留足够的轴向进气空间，避免进气阻力过大影响通风效率。叶片的型线采用直叶片简化设计，没有做复杂的曲面扭曲，在满足小流量通风需求的前提下，大幅降低了加工成型的难度，无论是采用塑料注塑成型还是薄板冲压焊接，都能快速实现批量生产，生产过程中的形位公差更容易控制，成品的动平衡调校工作量更小。

实际应用中，这类风轮不需要搭配复杂的导风结构即可独立工作，可直接嵌入设备的通风风道内，承担设备内部热量带出、密闭空间空气置换的功能，针对不同的工况需求，仅需调整叶片的数量和安装角度，即可匹配不同的风压、风量参数，比如叶片数量偏多、安装角度偏小时，输出风压更高，适合风道阻力偏大的机柜散热场景；叶片数量偏少、安装角度偏大时，输出风量更大，适合敞开式空间的空气循环场景。设计时还考虑了动平衡性能，所有叶片的重量、型线尺寸保持一致，周向排布的角度误差控制在极小范围内，成品仅需做微量的动平衡校正即可达到使用要求，高速旋转时不会出现明显的振动，可降低配套电机的轴承负载，延长整体设备的使用寿命。
