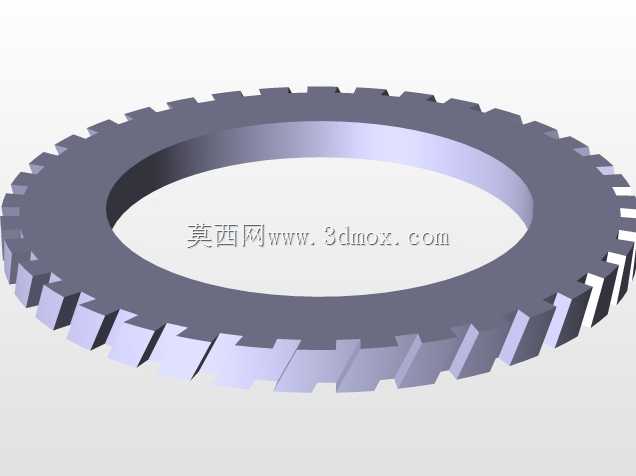

内燃机带齿密封活塞环结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:328950
  • 内燃机带齿密封活塞环结构设计

在往复式内燃机的核心运动副设计中,活塞环是直接决定燃烧室密封性能、机油耗控制水平与缸套摩擦副寿命的关键零件,本次呈现的带齿结构活塞环,主要适配高强化程度的四冲程柴油机与高转速汽油机的活塞头部安装槽位,区别于传统矩形截面、梯形截面的普通活塞环,该环体外缘加工有连续周向分布的斜向齿形结构,在实际装机运行中可同时承担气密封、油膜调控、积碳刮除与环组防转的多重作用。从实际应用场景来看,这类带齿活塞环多用于增压比在1.8以上的乘用车涡轮增压发动机、非道路移动机械用柴油机以及小型通用动力汽油机,在发动机做功冲程中,活塞环依靠自身径向弹力与燃烧室高压气体的背压作用,紧密贴合缸套内表面与活塞环槽侧面,阻断燃烧室高压燃气向曲轴箱窜动的通道,相比普通光滑外圆面活塞环,齿形结构可在环与缸套接触区域形成多道微型密封腔,逐级降低燃气泄漏压力,在高负荷工况下可将曲轴箱窜气量降低15%左右,同时斜向排布的齿形可在活塞往复运动过程中,对缸壁表面的润滑油膜形成均匀的刮涂与导流作用,避免机油大量窜入燃烧室参与燃烧,有效降低机油消耗与燃烧室积碳生成速率。从设计思路层面展开,该活塞环的齿形参数并非通用化设定,齿的倾斜角度、齿高与齿距均匹配对应缸径的缸套表面珩磨纹路参数,齿向与活塞往复运动方向形成固定夹角,在活塞上行进气、压缩冲程时,齿形边缘可将缸壁多余机油向下导流至油底壳方向,在活塞下行做功、排气冲程时,齿面可在缸壁表面留存厚度均匀的润滑油膜,避免边界摩擦状态下的干磨损伤;环体本身采用合金铸铁为基体材料,外圆面做镀铬处理提升耐磨性能,开口间隙设计匹配发动机额定工况下的热膨胀量,避免热态下环口顶死造成拉缸故障,同时齿形结构可嵌入活塞环槽的定位卡槽内,防止发动机运行过程中活塞环周向转动,避免环口开口对齐造成的燃气泄漏通道。从安装边界与尺寸配合来看,该活塞环的轴向厚度匹配对应活塞的环槽宽度,安装时侧隙控制在0.03-0.07mm区间,背隙保留0.2-0.4mm的空间避免环体卡滞,径向弹力符合对应缸径的密封压力要求,安装时需使用专用活塞环钳扩张环体开口,避免扩张量超过环体材料的屈服极限造成永久变形,齿形侧的安装方向需严格匹配活塞上下止点方向,反向安装会造成机油耗大幅上升的故障。在实际台架验证场景中,这类带齿活塞环可在额定转速全负荷工况下连续运行超过1000小时,缸套磨损量较普通活塞环降低20%左右,同时可适应更高的燃烧室爆发压力,在发动机冷启动阶段,齿形结构可快速破除缸壁表面的冷态油膜滞留区,缩短密封面的贴合时间,减少冷启动阶段的燃气窜漏与未燃碳氢排放。不同于传统三道环组中的普通气环设计,该结构将密封、刮油、防转功能集成在单道环上,可适当压缩活塞环组的总轴向高度,降低活塞整体压缩高度,为发动机的轻量化与紧凑化设计提供空间,在小型高功率密度发动机的设计中,这类集成化功能的活塞环可有效减少活塞头部的尺寸占比,优化连杆摆动空间,降低整机的整体高度。在建模过程中,齿形的周向阵列需严格保证每个齿的角度与尺寸一致性,环体的自由状态与工作状态的圆度变化需做仿真验证,确保装入缸套后环体各点的接触压力均匀,避免局部压力过高造成异常磨损,或者局部压力不足造成密封失效,环体开口处的齿形做了圆角过渡处理,避免安装与运行过程中齿尖刮伤缸套内表面,同时开口位置的齿形错位设计可进一步减少环口位置的燃气泄漏量。
