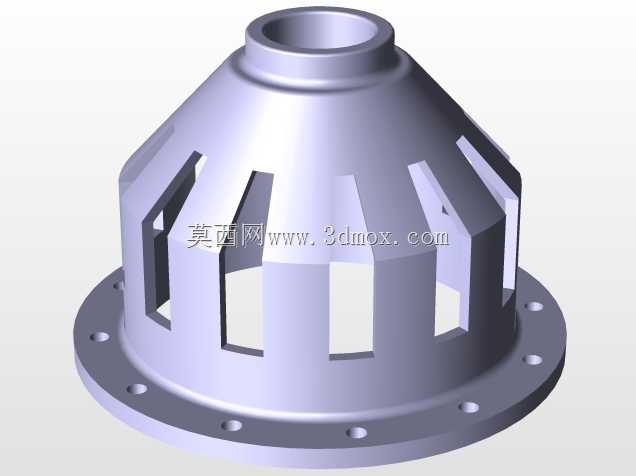

带法兰安装座的锥筒状镂空水室端盖

在闭式循环流体输送系统的换热单元、冷却回路以及工业管路的分流腔室末端，这类带法兰安装结构的锥状水室端盖是承担腔室密封、流体导流、散热适配的核心配套部件，常见于车用冷却系统、工业换热机组、小型泵站的分水腔端部安装位置。从实际装配场景来看，该部件底部的带孔法兰盘是核心安装基准，法兰端面需加工平整密封面，装配时配合密封垫片与腔室端部的对接法兰通过螺栓锁紧，保证腔室内带压流体不会从结合面渗漏，法兰上的安装孔沿圆周均匀分布，适配通用规格的螺栓紧固件，安装时可根据管路走向调整周向安装角度，不需要额外加工定制转接结构。

主体锥筒结构从法兰端向上逐步收窄，顶端的小直径筒口是外接管路的接口，可对接同管径的输水软管或者硬管接头，将腔室内的流体导出或者引入外部回路，锥面的倾斜角度经过流体阻力优化，流体从顶端接口进入腔室时，会顺着锥面平滑扩散到整个腔室截面，避免直角结构带来的流道突变造成局部紊流、压损增大的问题，同时锥状结构相比直筒结构，在同等壁厚条件下能承受更高的内部流体压力，减少承压状态下的结构形变。

锥面上均匀分布的多组长条形镂空槽是该部件区别于普通密封端盖的核心设计，这类镂空结构主要适配需要兼顾流体流通与散热的应用场景，当腔室内流体温度较高时，镂空结构可以让腔室内部与外部空气形成对流，带走部分热量降低腔室内部温度，同时镂空槽也可作为流体的旁通出口，适配多支路分流的管路布局，每个镂空槽的边缘都做了圆弧过渡处理，避免应力集中在槽口边角位置，在长期受流体冲击、温度交变的工况下，不会出现边角开裂的失效问题。

设计过程中首先要匹配对应腔室的端部安装尺寸，确定法兰盘的外径、安装孔的中心距、孔径以及孔位数量，保证和现有对接结构的互换性，之后根据管路的通径要求确定顶端接口的内径与壁厚，再结合腔室内部的流场分布确定锥面的倾斜角度，保证流体进出时的流阻处于合理区间，镂空槽的宽度、长度以及分布数量需要根据实际的通流面积要求、结构强度要求做平衡计算，既要保证足够的通流或者散热面积，也要保证锥筒整体的结构刚度，避免安装锁紧时锥面出现形变导致密封失效。壁厚设计上，法兰位置因为要承受螺栓锁紧的压紧力，壁厚要大于锥筒主体的壁厚，顶端接口位置因为要对接管路接头，壁厚也要适当加厚，避免装拆接头时造成接口变形。

从安装边界来看，该部件装配后轴向突出高度由锥筒的整体高度决定，径向最大尺寸为法兰盘外径，安装时需要在法兰圆周外侧预留足够的螺栓操作空间，方便使用扳手锁紧安装螺栓，顶端接口位置需要预留管路装拆的操作空间，锥面外侧不需要额外预留过大间隙，镂空位置不能被其他结构完全遮挡，否则会影响对流散热或者旁通流体的正常流通。实际工况下，该部件可适配常规温度范围的水基流体介质，若用于腐蚀性流体场景，可更换对应耐腐蚀材质加工，结构本身不需要做大幅改动，仅需根据材质的强度特性调整对应壁厚即可。
