深沟球滚珠轴承机械结构三维建模

　　在各类旋转传动设备的设计选型环节，滚珠轴承是绕不开的核心支撑部件，从普通的民用家电电机主轴，到工业生产线的输送辊道、机床的进给轴支撑，再到小型动力机械的旋转输出端，这类深沟球结构的滚珠轴承都承担着核心的载荷传递与旋转约束作用。做三维建模的时候，首先要理清的是实际工况下的功能边界：这类轴承主要承受径向载荷，在沟道曲率设计匹配的前提下，也可承受一定比例的双向轴向载荷，相比滑动轴承结构，它的启动摩擦阻力更小，运转过程中的旋转精度一致性更好，维护更换的通用性也更强，这也是它能在通用传动场景中被大规模应用的核心原因。

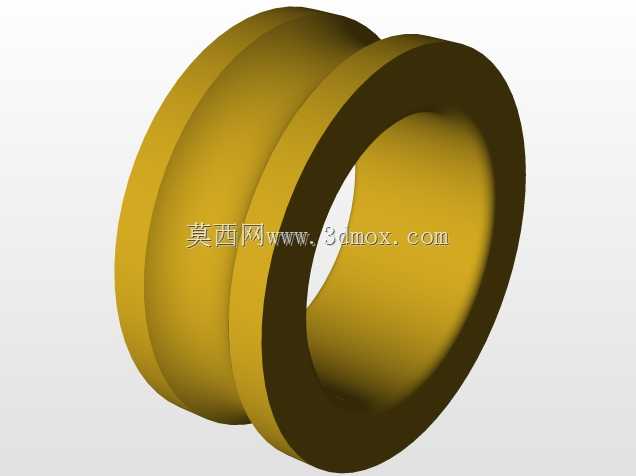

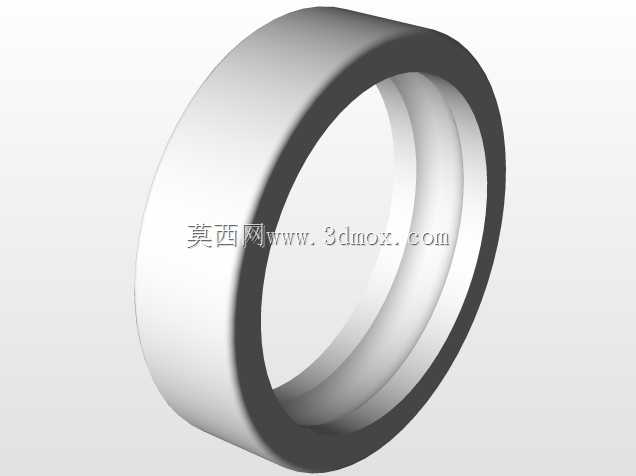

　　建模过程中最先要敲定的是各部件的装配约束关系，不能只做外观的曲面堆砌。内圈是与传动轴直接配合的部分，内孔的公差带要和常用的轴类配合公差对应，建模时要预留出装配倒角，避免实际装配时轴肩与内圈端面发生干涉；外圈是与轴承座、设备安装孔配合的部分，外径的尺寸边界要严格对应安装孔的公差要求，外圈的端面也要做对应的安装导向倒角。中间的滚动体是钢质滚珠，滚珠的直径直接决定了轴承的额定动载荷数值，建模时要保证每颗滚珠的球度一致，与内圈、外圈的滚道接触位置要符合赫兹接触的曲率匹配关系，滚道的曲率半径通常取滚珠直径的0.51到0.53倍，既不能间隙过大导致运转晃动，也不能过盈量超标造成运转卡滞、温升过快。

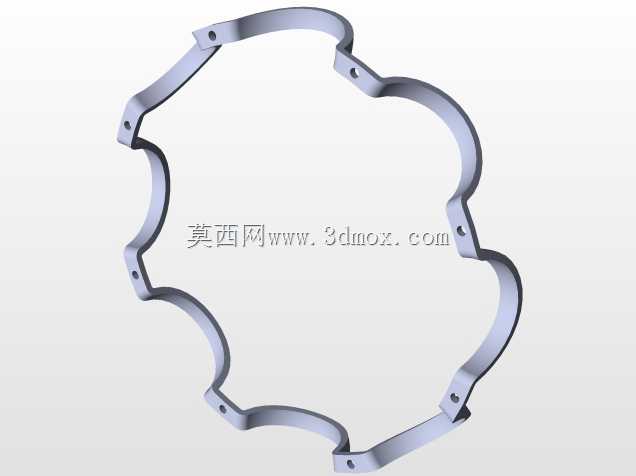

　　保持架的作用是均匀分隔每一颗滚珠，避免滚珠在运转过程中相互接触摩擦造成额外磨损，这个模型里采用的是浪形铜质保持架结构，建模时要注意保持架的兜孔间隙，既要能兜住滚珠不发生脱落，也要给滚珠留出足够的自转空间，保持架的内径不能与内圈外径发生摩擦，外径也不能蹭到外圈的内壁，这部分的间隙控制在实际建模时很容易被忽略，很多新手做出来的轴承模型转起来会出现部件干涉，问题大多出在保持架的尺寸边界把控上。

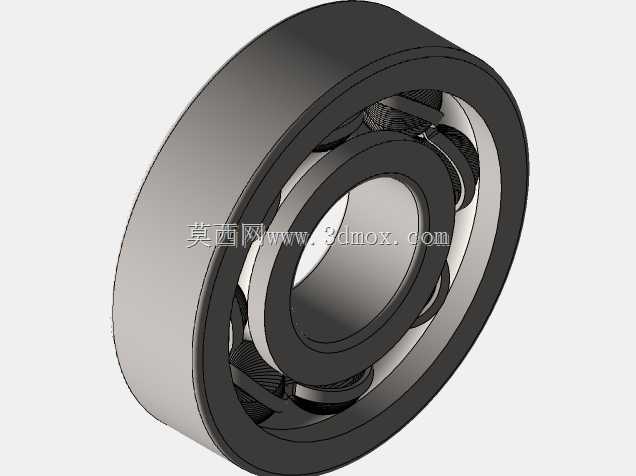

　　从安装边界的角度来说，这类轴承的轴向定位通常靠轴肩与孔台肩实现，建模时要注意内圈的定位轴肩高度不能超过内圈的倒角高度，否则后续拆卸轴承时拉马无法勾住内圈端面，会造成拆卸困难；同理外圈的安装台肩高度也不能过高，要留出拆卸的操作空间。密封结构的部分，这个模型展示的是开式轴承结构，没有附带防尘盖或密封圈，适合有定期润滑维护、工况相对清洁的使用场景，如果是粉尘较多或者有液体飞溅的工况，通常会在两侧加装铁质防尘盖或者橡胶密封圈，建模时可以在内外圈的密封槽位置预留对应的安装位，方便后续根据不同工况做结构衍生。

　　实际做设备结构设计时，这类轴承的选型要结合轴的转速、径向载荷大小、预期使用寿命来匹配对应的尺寸型号，建模时的尺寸比例要严格对应常用的公称尺寸系列，不能随意缩放比例，否则后续导出工程图或者做装配干涉检查时，会出现与标准件库尺寸不匹配的问题。另外要注意的是，轴承的安装配合面的粗糙度要求也需要在建模时做对应的标注参考，与轴配合的内圈内孔、与座孔配合的外圈外径通常要求达到Ra1.6及以下的粗糙度，滚道表面的粗糙度要求更高，这直接影响轴承的运转噪音和使用寿命。

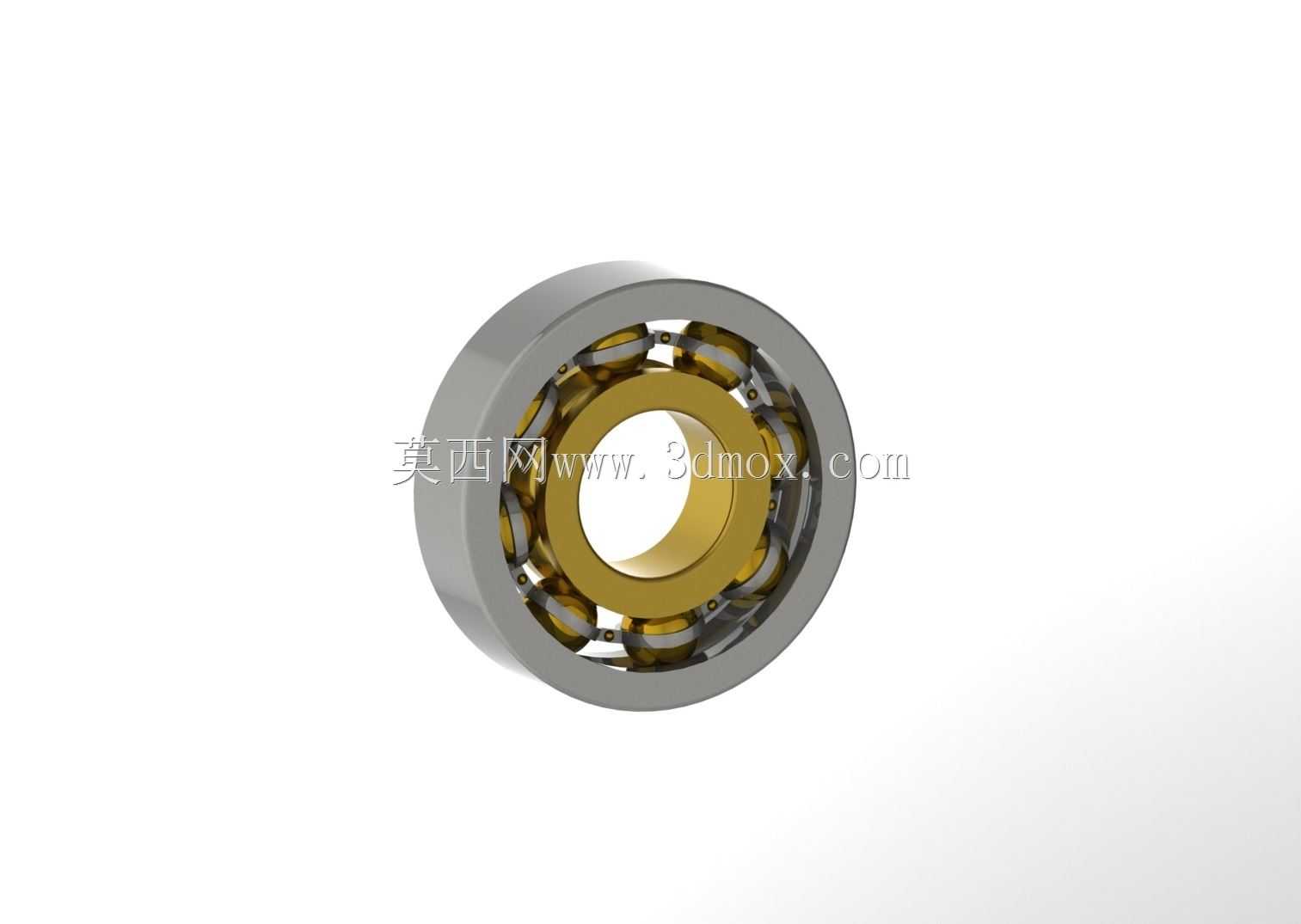

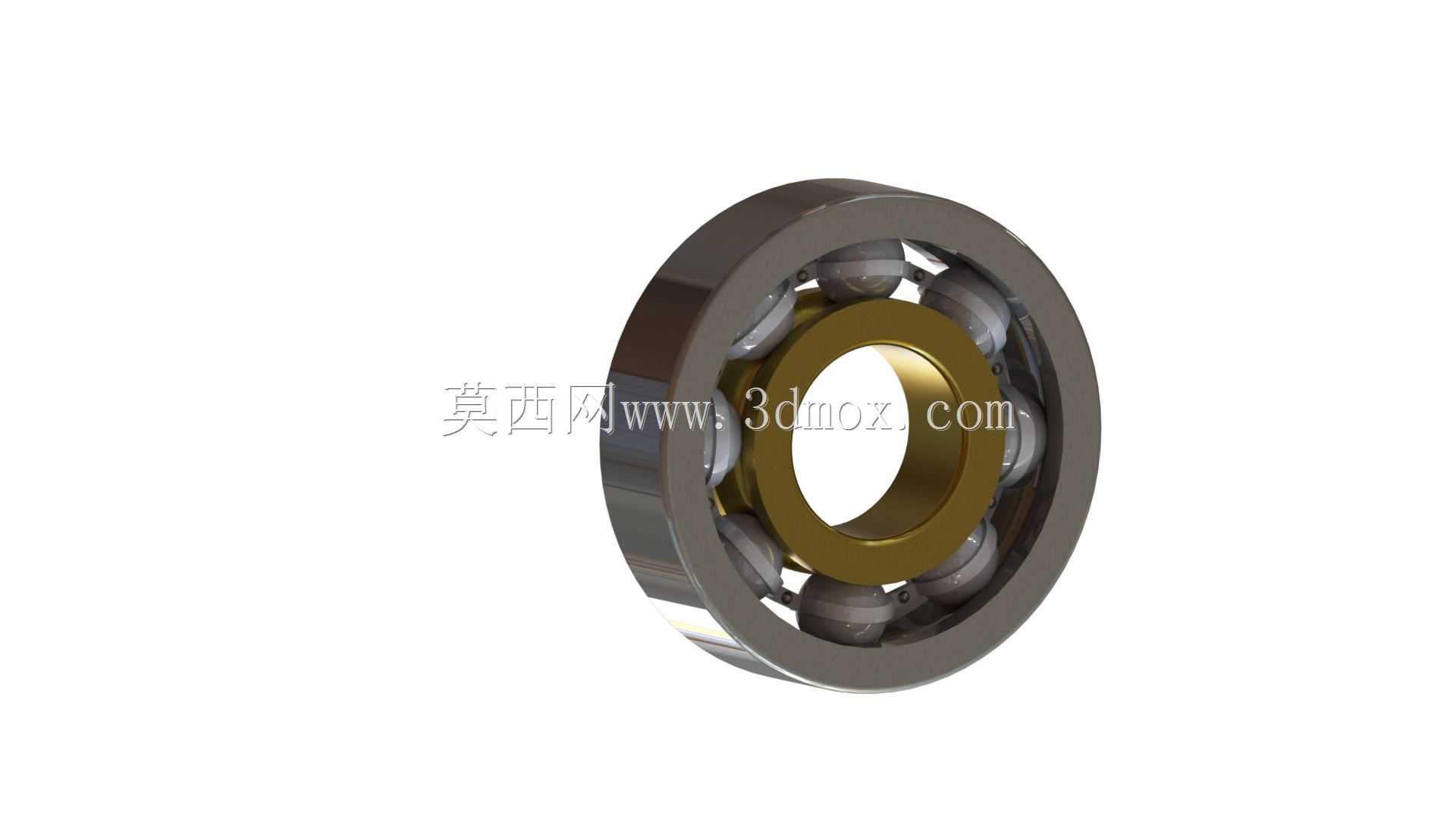

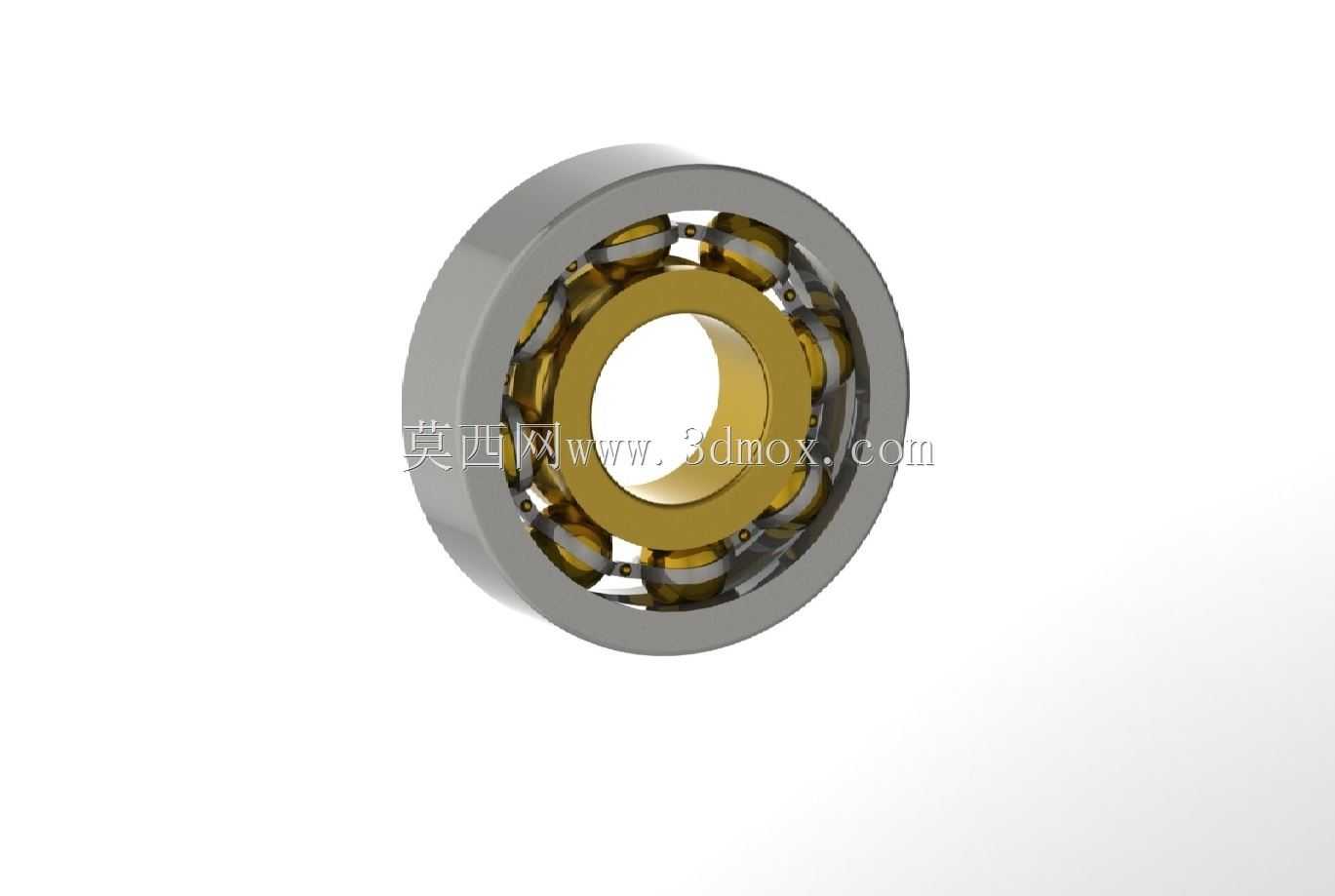

　　很多刚接触机械设计的从业者做轴承建模时，容易把注意力放在外观渲染效果上，忽略了各部件的实际装配关系和尺寸公差逻辑，做出来的模型只能做展示用，无法直接用于实际的装配设计和选型参考。这个模型在构建时还原了各部件的实际装配间隙，内圈、外圈、滚珠、保持架都做了独立的可拆分结构，既可以用于装配场景下的干涉检查，也可以用来做教学演示，拆解展示轴承的内部构造，帮助新人理解滚动轴承的工作原理。在做整机装配时，这类轴承的定位还要考虑轴系的热胀冷缩余量，通常一根轴上的两个支撑轴承，要将其中一个设计为可轴向游动的结构，避免轴在温度升高伸长时，轴承承受额外的轴向载荷造成提前损坏，这部分的结构设计在建模时也要通过配合约束体现出来，不能把两端轴承都完全锁死，不符合实际工程的使用逻辑。
