木工用快速压紧平行夹三维设计作品

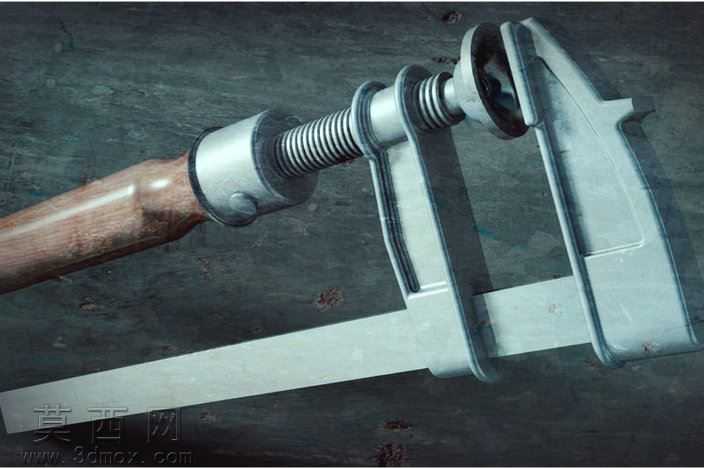

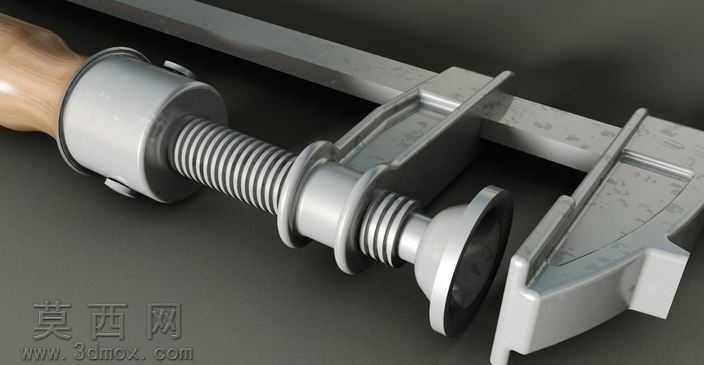

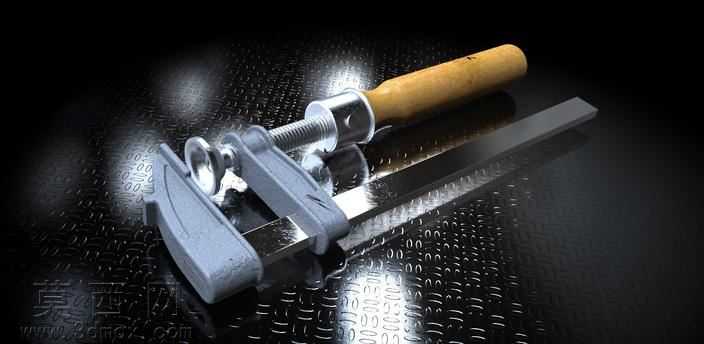

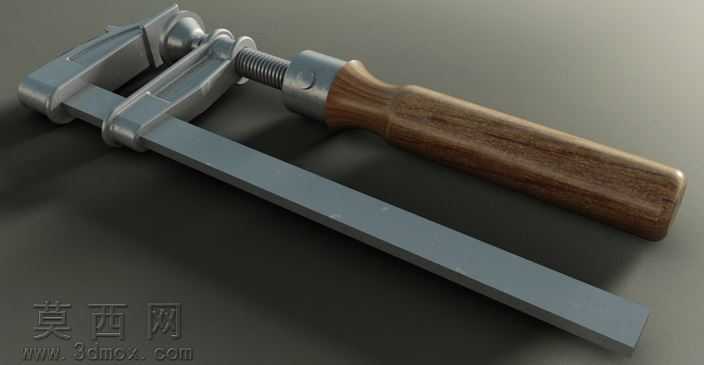

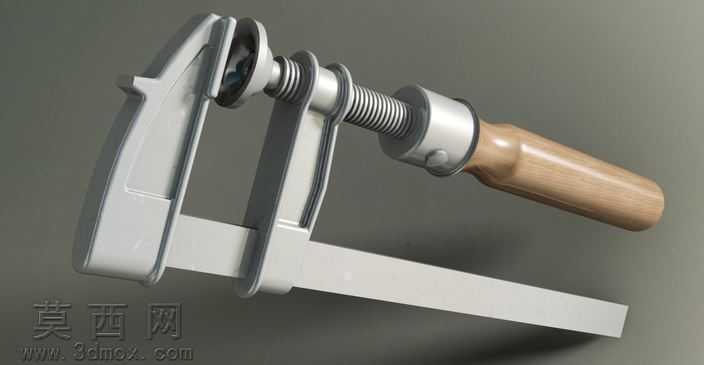

本平行夹三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对夹体、丝杆、手柄、活动压块、固定导轨等所有零部件进行1:1等比例还原，每一处结构尺寸均参考工业级平行夹的实际生产标准设定，确保模型可直接对接后续的工程图导出、加工模拟等生产环节。建模阶段首先搭建夹体的基体框架，通过拉伸、切除、倒角等基础特征完成固定夹身与滑动导轨的一体化结构，导轨部分特意设计了等距排布的防滑齿槽，与活动压块内侧的定位凸台形成精准卡合结构，保证夹持作业时不会出现打滑偏移的问题。丝杆传动部分采用真实的梯形螺纹参数建模，还原了丝杆与夹身螺母座的配合间隙，同时在丝杆与木柄的连接位置设计了金属箍套结构，还原实际产品中防止木柄开裂的加固设计。材质与渲染环节，针对不同部件的物理属性分别赋予对应材质：金属夹身、丝杆、箍套部分采用磨砂铸铁材质，调整金属粗糙度参数还原铸件表面细微的颗粒质感，添加边缘磨损的做旧效果提升真实感；木质手柄采用实木纹理材质，还原木材自然的深浅色差与使用过程中形成的包浆光泽；金属导轨部分做了镜面抛光处理，通过环境反射参数调整呈现出金属冷硬的反光特性。渲染时采用暗调摄影棚布光方案，主光源从斜上方45度打光，勾勒出夹体的结构轮廓，两侧添加补光消除暗部死黑，底部搭配带凹凸纹理的黑色防滑垫作为承载面，通过光影对比突出平行夹的金属质感与结构细节。结构设计上，这款平行夹采用滑动式快速调节结构，相比传统螺旋夹可快速调整夹持开口范围，适配不同厚度的工件夹持需求，活动压块与固定夹身的夹持面均设计了细微的防滑纹路，增大夹持摩擦力的同时不会在工件表面留下过深的夹痕，木柄的握持部分做了符合人体工学的圆弧过渡，长时间旋紧操作也不易产生手部疲劳，整体结构兼顾了夹持稳定性与操作便捷性，可广泛应用于木工粘接、工件固定、装配定位等多种作业场景。
