外六角全螺纹紧固螺栓结构设计

在各类机械装配场景中，螺栓是应用覆盖范围最广的紧固连接件之一，从重型工程机械的机架拼接、生产线设备的模组固定，到小型机电产品的壳体合装，都能见到这类外六角全螺纹螺栓的身影。这类紧固件的核心作用是通过螺纹副的咬合作用，配合平垫、弹垫或者螺母，实现两个或多个带通孔零件的刚性连接，保证被连接件在设备运行过程中不会出现相对位移、松脱错位的问题，尤其适用于需要经常拆装检修的装配位置，相比铆接、焊接的固定方式，可拆卸的特性能大幅降低设备后期维护的成本。

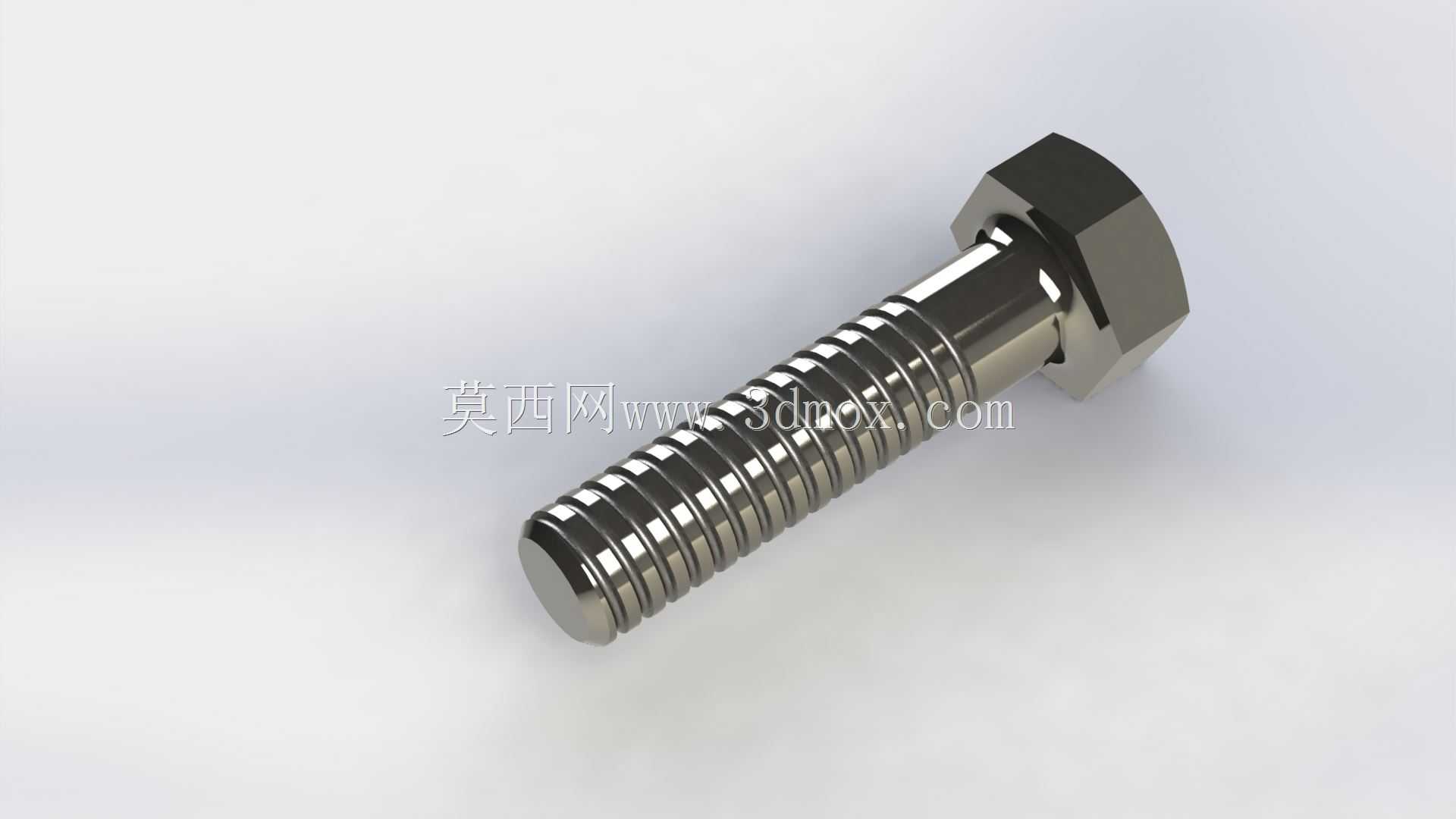

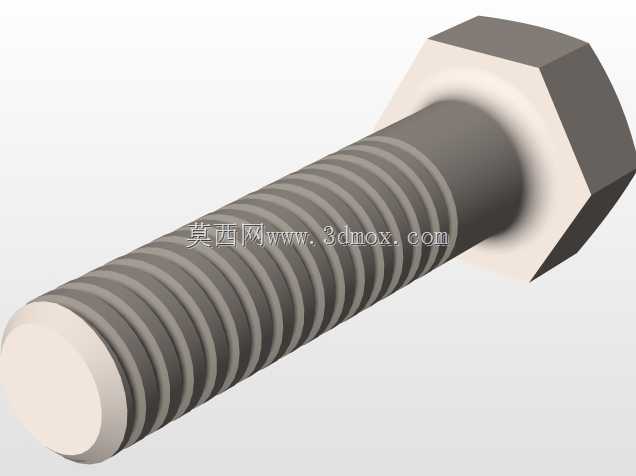

设计这类螺栓的三维模型时，首先要明确实际使用的安装边界：六角头的对边尺寸、头部厚度需要匹配对应规格的套筒、开口扳手的作业空间，避免装配时扳手无法卡入头部，或是相邻螺栓的扳手空间出现干涉；全螺纹段的长度需要根据被连接件的总叠厚确定，要保证螺纹旋合长度满足载荷要求，同时不能出现螺纹过长顶到对侧零件、或是过短导致啮合牙数不足的问题。建模过程中，螺纹部分的处理需要兼顾工程实用性与模型精度，对于常规装配仿真场景，可以采用简化的装饰螺纹线配合螺纹小径的实体结构，减少模型的面数提升装配体的运行流畅度；如果是用于渲染、结构受力仿真的场景，则需要绘制精确的螺旋牙型，还原螺纹的真实轮廓，保证仿真计算的结果贴合实际受力状态。

从功能特性来看，外六角的头部设计能承受更大的拧紧力矩，相比内六角、十字槽的头型，在大规格紧固件的装配中更不容易出现滑牙、拧秃的问题，适合需要较大预紧力的连接位置。全螺纹的结构设计让螺栓的有效紧固长度可以灵活调整，不需要根据不同的连接厚度选配不同螺纹长度的螺栓，在多品种小批量的设备装配场景中，能减少标准件的备货种类，降低仓储管理的复杂度。螺栓的杆部与螺纹的同轴度、头部与杆部的垂直度是影响装配精度的关键尺寸，建模时需要保证这些形位公差对应的几何关系准确，避免在装配干涉检查时出现误判，比如杆部与安装孔的间隙配合段，需要根据常用的安装孔公差带设置合理的间隙值，还原真实装配时的穿入顺畅度。

在实际设备选型应用中，这类螺栓的选用需要结合被连接件的受力情况确定规格：承受轴向拉力的连接场景，需要校核螺纹的抗拉强度与旋合长度；承受横向剪切力的场景，则要考虑螺栓杆部的抗剪性能，必要时需要配合铰制孔使用。建模时还原螺栓的真实结构细节，能让装配设计阶段的干涉检查更准确，比如头部与被连接件的接触面积是否足够、螺纹末端的倒角是否能顺利穿入安装孔、拧紧时扳手的摆动空间是否被周边零件遮挡，这些细节都能通过三维模型在设计阶段提前验证，减少生产装配阶段出现的问题。

不同于定制化的异形连接件，这类标准螺栓的结构已经经过长期的工程验证，建模时不需要对结构做额外的修改，重点是还原各部分尺寸的比例关系与几何特征，保证模型在装配体中能真实反映实际零件的占用空间。比如六角头的倒角、螺纹末端的导向倒角，这些细节虽然不影响主要的连接功能，但会影响装配仿真的真实感，也能避免在出工程图时出现特征缺失的问题。对于结构设计从业者来说，这类标准件的模型精度会直接影响整个装配体的设计质量，精准的螺栓模型能帮助设计师在设计阶段就排查出装配空间不足、扳手操作空间不够等隐性问题，减少后期改模的成本。
