槽轮式间歇传动机构结构设计

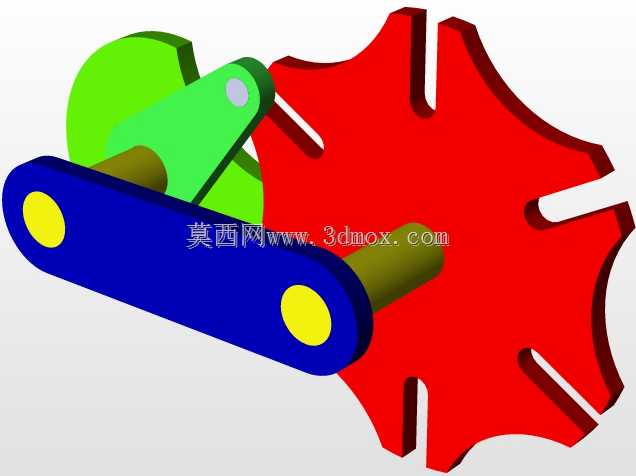

在自动化生产线的转位送料、多工位转盘切换、包装机械的定距进给这类需要周期性间歇动作的工位上，槽轮式间歇传动结构是应用极为广泛的机械传动形式，这套结构的核心逻辑是通过主动拨盘上的圆柱销嵌入从动槽轮的径向槽，带动槽轮完成固定角度的转位，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和主动拨盘上的外凸锁止弧贴合，实现槽轮的精准锁止，避免工位偏移。从实际使用场景来看，这类结构常被集成在小型自动化装配设备的转台驱动端，相比凸轮分割器，它的结构更简单，加工成本更低，适合中低速、工位数量固定的间歇传动场景，比如螺丝装配机的四工位转台、软袋包装机的送膜工位、小型文具组装设备的工件换位单元，都能见到这类结构的实际应用。

这套结构的设计首先要确定工位数量对应的槽轮槽数，常见的槽数为4、6、8槽，对应每次转位90°、60°、45°，槽数越少，槽轮在转位过程中的角加速度变化越大，运行冲击也会更明显，因此高速工况下通常会选择6槽及以上的结构，降低动载荷对传动件的损耗。主动拨盘的回转中心到圆柱销中心的距离，需要和槽轮的中心距做匹配，保证圆柱销进入和脱离径向槽时，槽轮的瞬时角速度为0，避免刚性冲击；锁止弧的配合间隙需要控制在合理范围，间隙过大会导致锁止时槽轮出现窜动，影响工位定位精度，间隙过小则会在装配时出现卡滞，增加运转阻力。

从安装边界来看，这套结构的主动轴和从动轴需要保持平行，两轴的中心距公差需要控制在IT7级以内，轴端的径向跳动量不能超过0.02mm，否则会导致圆柱销和径向槽的侧壁出现偏磨，缩短零件使用寿命。槽轮的径向槽宽度需要和圆柱销的直径做间隙配合，单边间隙保持在0.01-0.02mm之间，既保证传动过程中无卡滞，又能减少回程间隙带来的定位误差。主动拨盘上的锁止弧半径需要和槽轮的锁止弧半径完全匹配，弧面的表面粗糙度需要达到Ra1.6以下，减少锁止过程中的摩擦阻力。

零件的材质选择上，槽轮和主动拨盘通常选用45号钢调质处理，硬度达到HB220-250，圆柱销则选用轴承钢淬火处理，表面硬度达到HRC55-60，提升耐磨性能；如果是用于食品包装、医药设备这类有洁净要求的场景，零件可以选用304不锈钢加工，避免锈蚀带来的污染。装配过程中需要在主动轴和从动轴的支撑位置加装深沟球轴承，降低回转阻力，同时在圆柱销和径向槽的接触位置涂抹少量润滑脂，减少长期运转的磨损量。

实际调试过程中，需要先手动盘车检查整个传动循环是否顺畅，确认圆柱销进入径向槽时无卡滞，锁止弧贴合时无松动，之后再进行空载试运转，观察槽轮转位时的冲击情况，如果转位末端出现明显撞击，可以适当降低主动轴的转速，或者在槽轮的定位位置加装缓冲阻尼件，吸收转位末端的动能。这套结构的传动比完全由槽数决定，不存在调速空间，因此设计初期就需要根据工位的节拍要求，匹配对应的槽数和主动轴转速，避免后期出现节拍不匹配的问题。相比其他间歇传动结构，槽轮机构的传动效率更高，不需要复杂的控制系统，纯机械结构就能实现稳定的间歇动作，在中低速自动化设备中有着极高的性价比，只要控制好加工精度和装配间隙，就能实现长期无故障运行，非常适合小型自动化设备的工位转位需求。
