嵌入式鲸尾式舱门压紧锁具结构设计

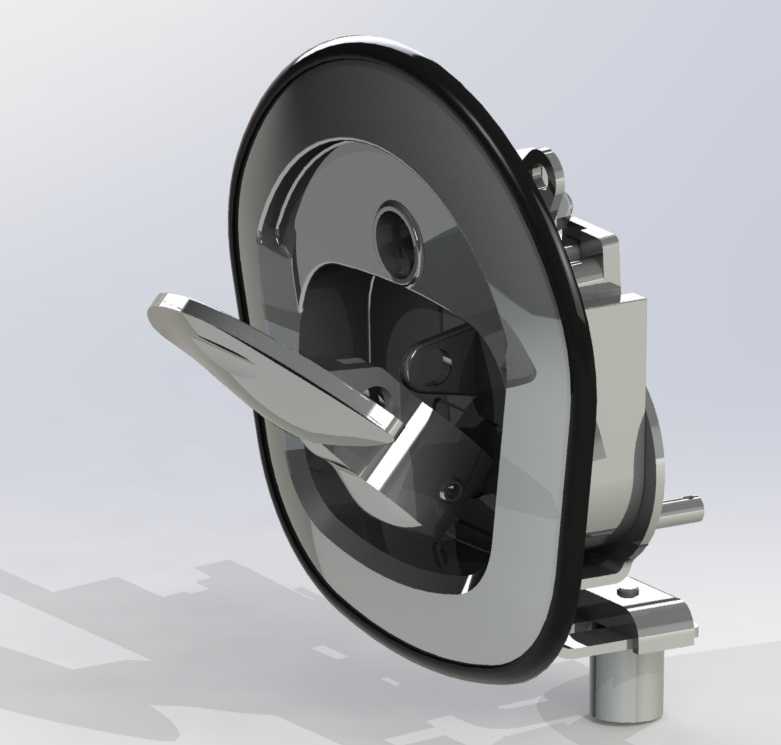

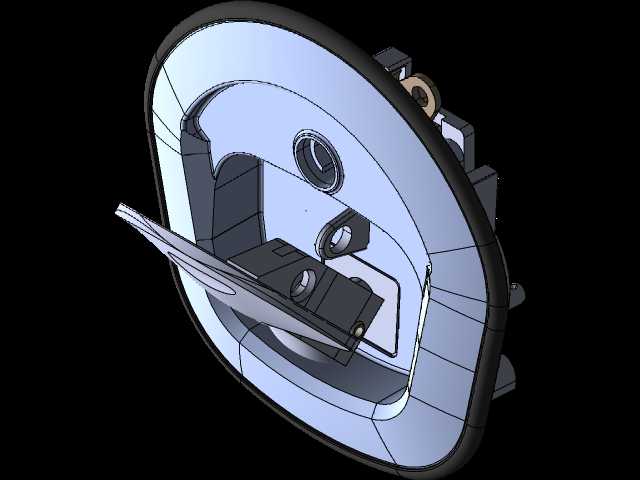

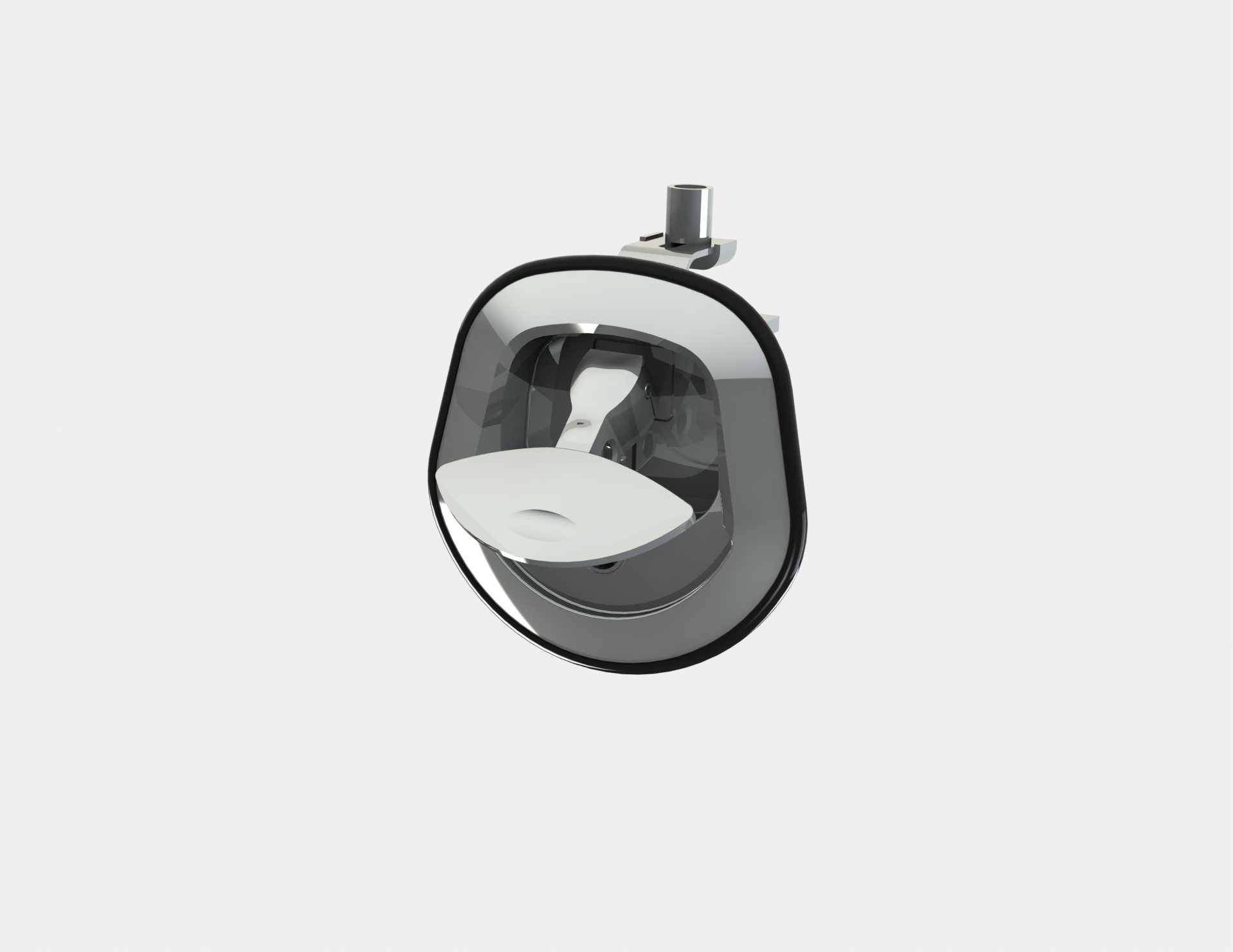

在特种车辆舱体、户外机柜、船舶密闭舱门、工程设备检修口这类需要频繁启闭、同时要求密封压紧的场景里，普通搭扣锁的压紧力不足、外露易磕碰的缺陷一直是结构设计里的痛点，这款鲸尾式压紧锁就是针对这类场景开发的专用锁闭构件。从结构逻辑来看，这款锁采用了偏心压紧的工作原理，操作手柄旋转时，尾部的鲸尾形锁舌会同步回转，在转过锁止位后依靠偏心结构产生持续的轴向压紧力，能够将舱门与门框之间的密封胶条压缩到设计压缩量，保证IP65以上的密封等级，避免户外使用时雨水、粉尘进入舱体内部。和普通平面锁不同，这款锁的手柄采用了内凹嵌入式的安装设计，锁体安装完成后，手柄完全沉入面板的凹陷区域内，不会突出安装平面，在设备转运、人员通行过程中不会出现勾挂衣物、磕碰变形的问题，非常适合用在有通行空间限制、或者设备需要经常转运的场景。从安装边界来看，这款锁采用法兰盘嵌入式安装结构，安装时只需要在舱门面板上开出对应尺寸的圆形安装孔，将锁体从外侧嵌入后，通过背部的安装支架或者紧固螺母锁紧即可，不需要复杂的焊接或者多工位配装，现场安装效率很高。锁体的伸出轴长度适配常规2-5mm厚度的金属舱门面板，如果是更厚的夹芯板舱门，也可以通过调整背部安装垫片的厚度来适配，安装适配性比较灵活。锁舌部分的鲸尾造型做了圆弧过渡处理，锁止过程中不会和门框上的锁扣座发生硬摩擦，长期使用不会出现锁舌磨损掉漆、卡滞的问题，同时锁舌的回转角度做了机械限位，手柄旋转90度即可完成全开或者全锁操作，操作行程短，戴劳保手套也可以轻松完成启闭动作，不需要额外的辅助工具。在材质选择的逻辑上，锁体外部的面板和手柄采用了金属基材做黑色粉末喷涂处理，耐盐雾性能可以满足户外长期使用的要求，不会因为长期日晒雨淋出现锈蚀、涂层脱落的问题；内部的传动转轴、锁舌部分采用了耐磨金属材质，反复启闭的寿命可以满足工业设备上万次操作的使用要求，不会因为长期使用出现传动间隙过大、压紧力衰减的问题。在实际选型应用的时候，需要注意门框上锁扣座的安装位置要和锁舌的回转轨迹匹配，安装时要调整好锁扣座的前后位置，保证锁止到位时密封胶条的压缩量在设计范围内，既不能因为压缩量不足导致密封失效，也不能因为压缩量过大导致锁具操作力过大、长期使用出现疲劳损坏。这款锁的锁止状态没有外露的可拆卸部件，具备一定的防误开、防撬性能，用在无人值守的户外设备舱、车载设备舱上时，可以有效避免非授权人员随意开启舱门。和传统的旋转把手锁相比，这款鲸尾锁的整体结构更紧凑，面板的外轮廓尺寸更小，在舱门面板空间有限的情况下也能布置，不会占用舱门内部过多的安装空间，给舱内的设备、走线留出更多的可用空间。在三维建模过程中，需要重点关注锁体的回转包络空间，尤其是锁舌在回转过程中不能和舱门内部的加强筋、走线槽、安装支架发生干涉，同时要预留出手柄操作的手指空间，保证操作时不会夹手。另外锁体与安装孔之间的配合间隙要控制在合理范围内，间隙过大会导致锁体安装后晃动，间隙过小则会导致安装困难，同时要考虑密封胶圈的安装槽位置，保证锁体和舱门面板之间的接缝处也能实现密封，避免水分从安装缝隙渗入舱内。
