五位可调式密码保险锁具结构设计

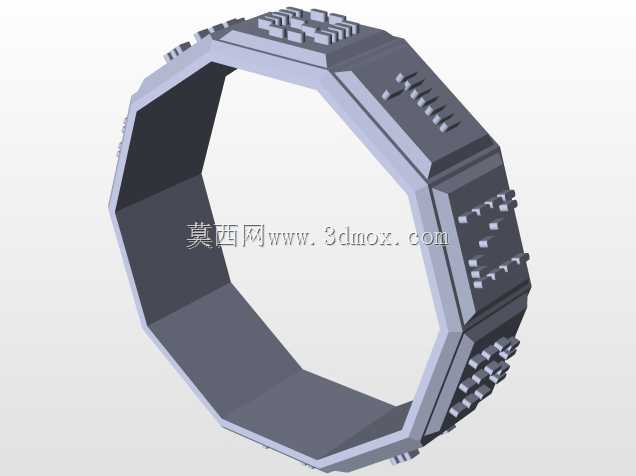

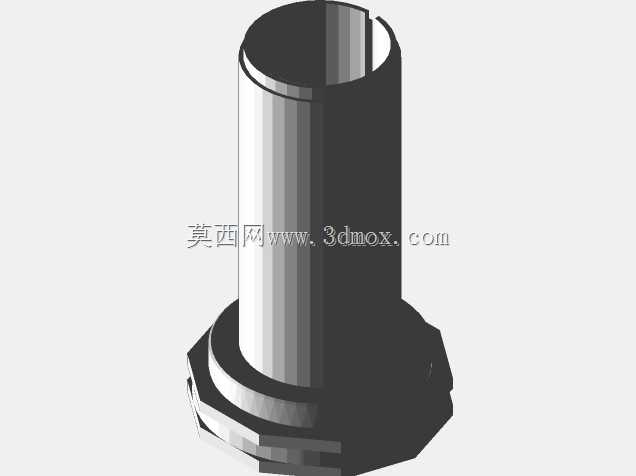

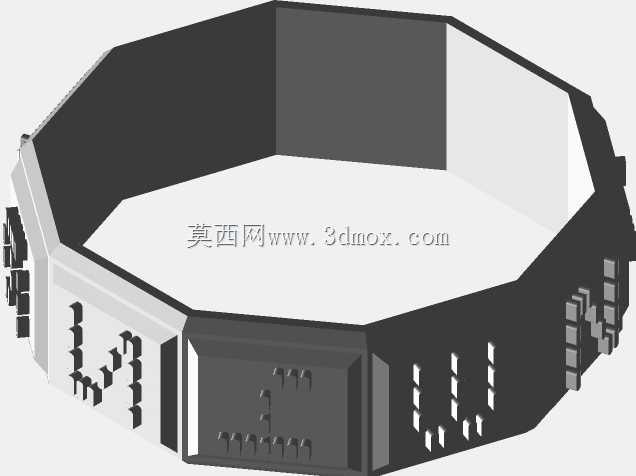

　　这款五位转轮式密码锁结构，最初的设计出发点是适配小型便携储物装置的防盗需求，可直接集成在随身收纳盒、小型私密储物箱、桌面文件收纳柜的开合位置，也可作为独立锁具搭配锁梁使用，覆盖个人私密物品存放、小型工装夹具锁止、户外便携装备防盗等多个场景，相比传统弹子锁，无需配套钥匙即可完成解锁闭锁操作，避免了钥匙遗失带来的开锁麻烦，也不存在钥匙被复制的安全隐患。从结构组成来看，整套锁具包含外层固定套筒、五组独立可转动的数字内环、两端的限位端盖以及内置的锁止卡合结构，每个数字环的外圆周面均匀蚀刻0-9十位数字，相邻数字环之间设置有定位弹片结构，转动数字环时会产生清晰的段落反馈，用户可以通过触感判断数字是否对齐到解锁位置，无需紧盯刻度也能完成盲操作。

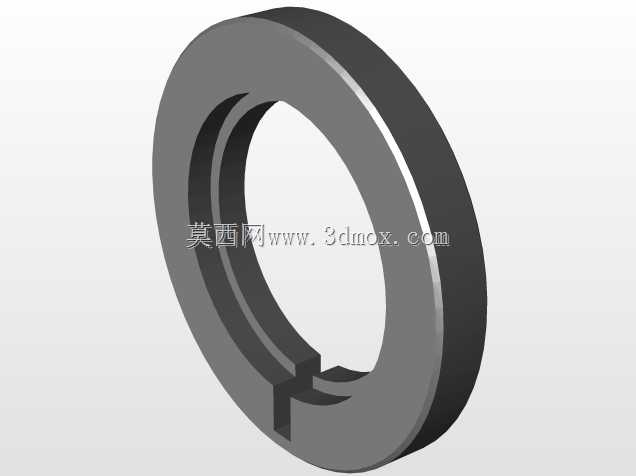

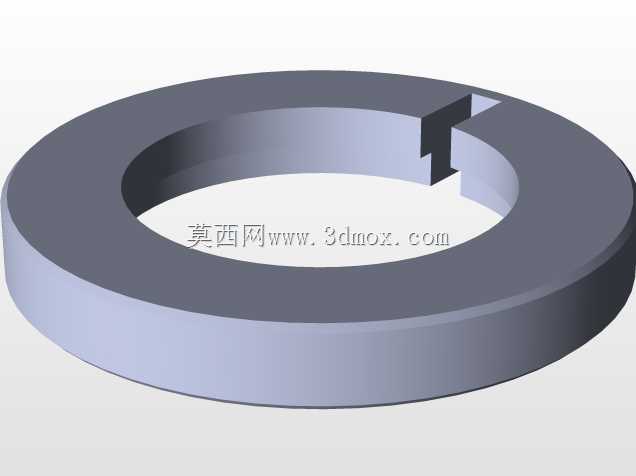

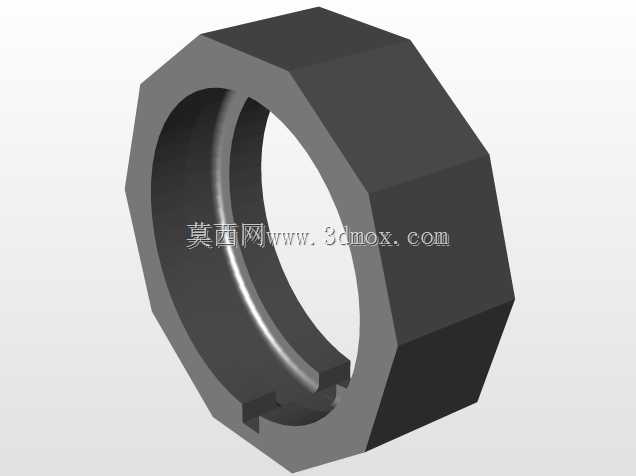

　　设计时特意将内环设置为可互换结构，用户可以根据自身需求调整五个内环的安装顺序，相当于可以自定义密码组合的排列逻辑，哪怕旁人知晓了密码的数字组成，只要内环顺序被调换，原有的数字密码也无法完成解锁，进一步提升了锁具的安全等级。锁止逻辑采用的是内环缺口对齐式结构，当五个数字环的缺口全部转动到预设的对齐位置时，内置的锁止销可以顺利滑入缺口内，此时外层套筒可以相对内芯转动完成解锁；只要有任意一个数字环的缺口没有对齐，锁止销就会被数字环的内壁顶住，无法完成轴向移动，锁具就会保持闭锁状态，这种结构经过多轮验证，卡滞概率极低，长期使用也不会出现锁止失效的问题。考虑到3D打印的成型特性，所有零件的壁厚都设置在1.5mm以上，相邻运动零件之间预留了0.

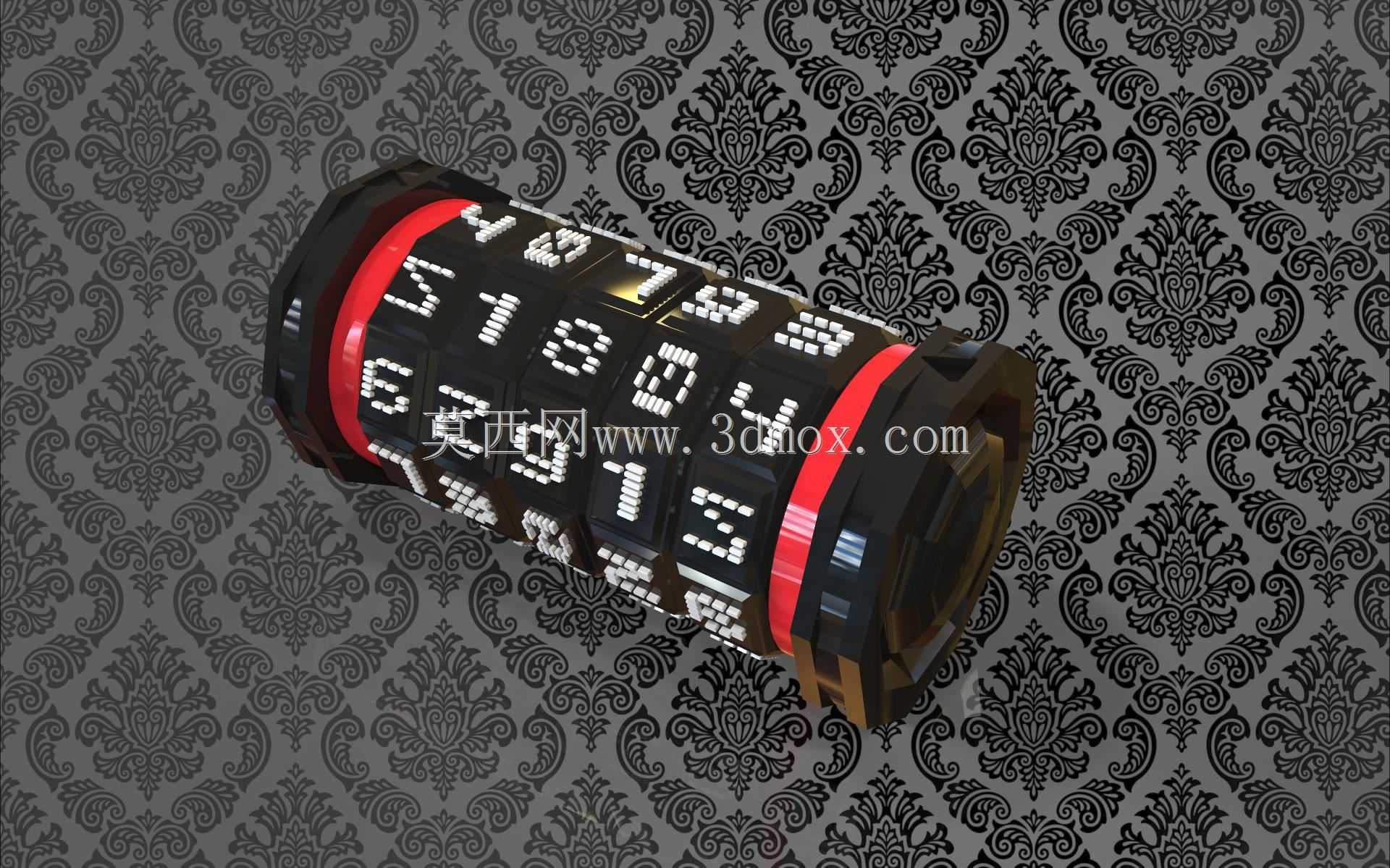

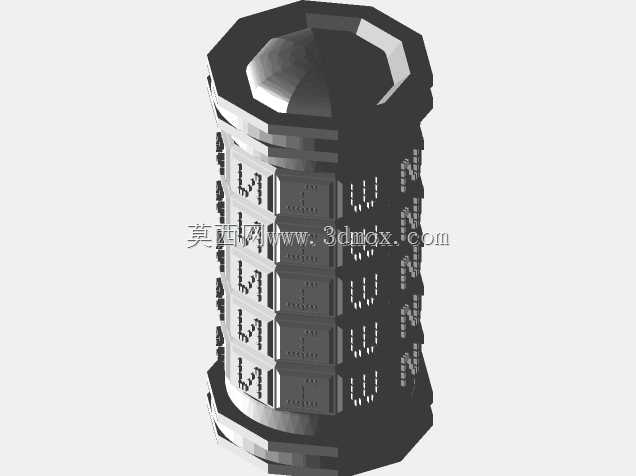

　　2mm的装配间隙，既不会因为间隙过大出现晃动松旷，也不会因为FDM打印的成型误差导致零件装配卡滞，不需要额外做打磨处理就能完成组装。整体外形采用圆柱式结构，外径设置为42mm，整体长度为78mm，两端端盖做了圆角过渡处理，没有尖锐的棱角，握持转动时手感舒适，安装时只需要在被安装的门板或者盒体上开设直径43mm的安装通孔，将锁体嵌入后通过端盖的卡扣结构或者预留的螺丝孔位固定即可，不需要额外设计复杂的安装基座，适配绝大多数厚度在1-5mm的板材安装场景。每个数字环的转动阻尼经过结构优化，不会因为轻微震动就出现数字错位的情况，日常携带过程中哪怕受到磕碰、晃动，预设的密码位置也不会发生偏移，避免了意外闭锁无法打开的问题。

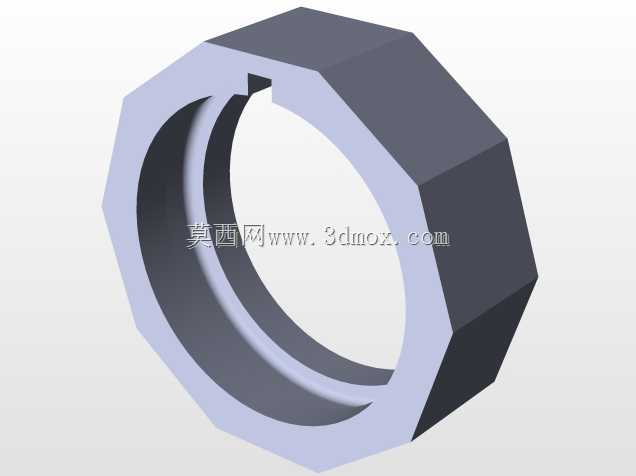

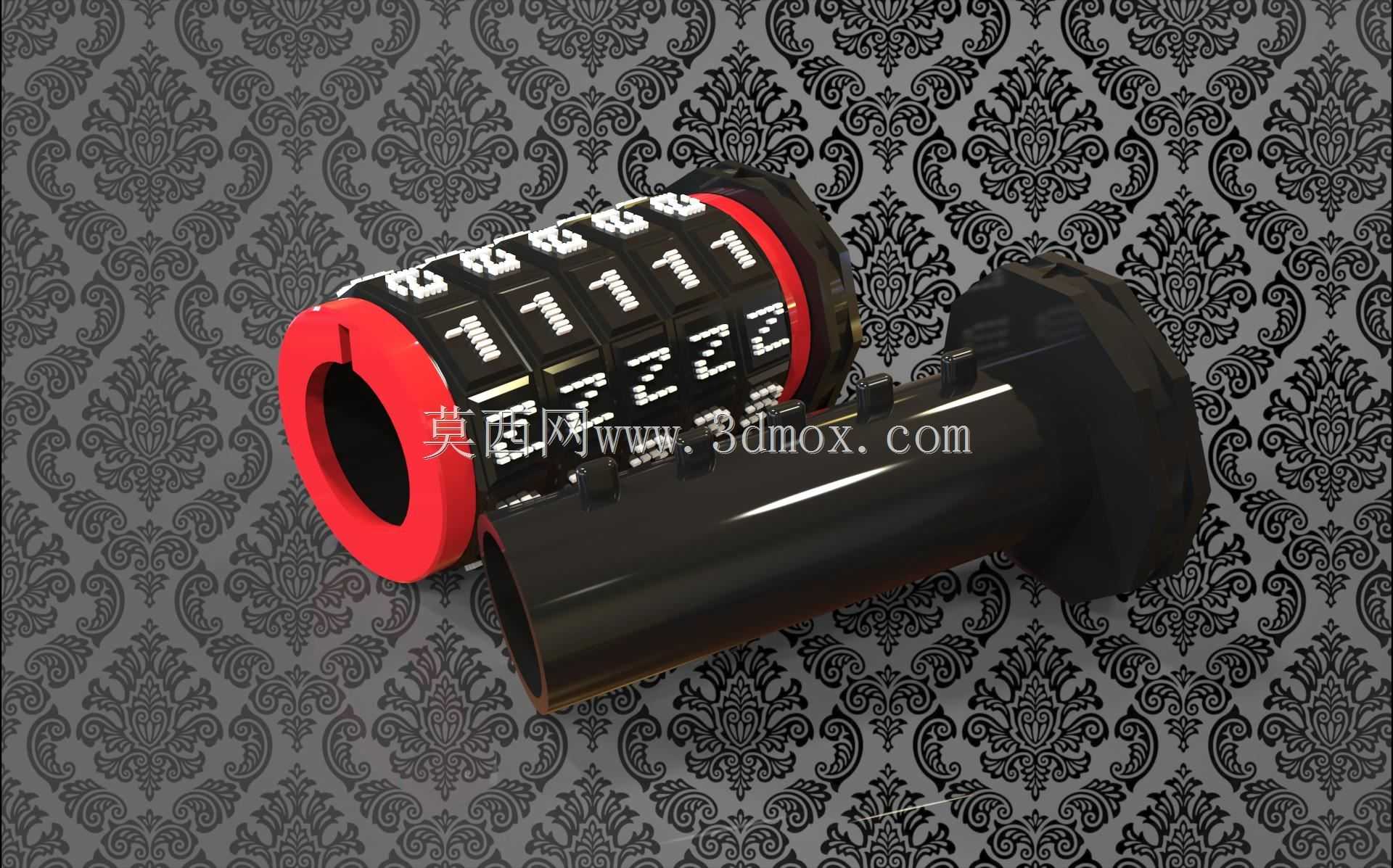

　　锁体表面的数字采用凹陷式蚀刻设计，不会因为长期手指摩擦出现数字磨损脱落的问题，哪怕经过上万次的转动操作，数字标识依旧清晰可辨。两端的红色装饰环既可以作为安装对位的标识，也能起到轴向限位的作用，防止数字环从套筒两端滑出，同时也让整体外观更具辨识度，不会和市面上常见的普通密码锁外观雷同。内置的锁止销采用不锈钢材质的设计预留位，如果用户对锁具的防盗等级有更高要求，可以将打印的塑料锁止销替换为金属销件，进一步提升防暴力破坏的能力，整个结构没有复杂的异形曲面，所有零件都可以通过普通FDM3D打印机完成制作，不需要支撑结构就能打印出合格的零件，打印完成后只需要按照顺序将内环、弹片、锁止销依次装入套筒，再扣合两端的端盖就可以完成组装，整个组装过程不需要额外的粘接剂或者紧固件，依靠零件自身的卡扣结构就能完成固定，后期维护时只需要用薄片工具撬开端盖就可以更换内环或者调整密码组合，维护操作十分便捷。在实际测试过程中，这套锁结构可以承受150N的轴向拉力不会出现脱开的情况，完全满足日常小型储物装置的防盗需求，相比市面上同尺寸的成品密码锁，用户可以根据自身的使用需求调整锁体长度、数字环数量，比如可以将五位数字环缩减为三位或者增加到六位，适配不同安全等级的使用场景，整体结构的拓展性很强，也可以作为机械结构教学的演示模型，帮助学习者理解转轮式密码锁的工作原理，直观展示缺口对齐式锁止结构的运动逻辑。
