黑色粉末涂层钢制气柱结构设计

这类带黑色粉末涂层的钢制气柱，在工业场景里的应用覆盖范围极广，从自动化产线的安全门阻尼支撑，到工程车辆舱门的举升助力，再到各类箱柜设备的翻盖缓冲结构，都能看到这类部件的身影。不同于普通刚性支撑件，它依靠内部充入的惰性气体提供弹性支撑力，在伸出与缩回的全行程中，能提供相对平稳的力值输出，不会出现刚性杆件的硬接触冲击，这也是它在需要频繁开合、缓冲限位的结构里被大量选用的核心原因。

从功能特性来看，这款气柱的钢制缸体做了黑色粉末涂层处理，相比普通镀锌或者喷漆的表面处理，粉末涂层的附着力更强，在车间多粉尘、存在少量切削液飞溅或者轻度腐蚀的环境里，表层不容易出现脱落、锈点，能长期保持缸体外壁的光滑度，避免活塞杆伸缩过程中被外壁锈迹刮伤密封件，大幅延长部件的实际使用寿命。两端的连接端头采用了带孔的铰接结构，安装时可以通过销轴快速完成固定，铰接结构允许气柱在工作过程中存在小角度的摆动，抵消安装面或者活动部件在开合过程中产生的位置偏差，不会因为安装同轴度误差导致杆体出现别卡、磨损的问题。

在做这类气柱的三维结构设计时，首先要明确的是安装边界的尺寸约束，首先要确认活动部件的开合角度，计算气柱在完全缩回、完全伸出两个极限位置的安装点距离，预留足够的行程余量，避免出现气柱伸出行程不足导致舱门无法完全打开，或者缩回长度过长导致舱门无法完全闭合的问题。其次要核算支撑力值，根据被支撑部件的重量、重心位置，计算气柱在开合全行程中需要提供的支撑力矩，选择对应力值的内部充气压力，避免力值过大导致舱门开启时冲击力过猛，或者力值不足无法支撑舱门保持在开启位置。设计过程中还要预留活塞杆的运动空间，确保杆体伸缩路径上没有其他结构件干涉，尤其是在设备做布线、布管的时候，要避开活塞杆的运动区域，防止管线被伸缩的杆体挤压破损。

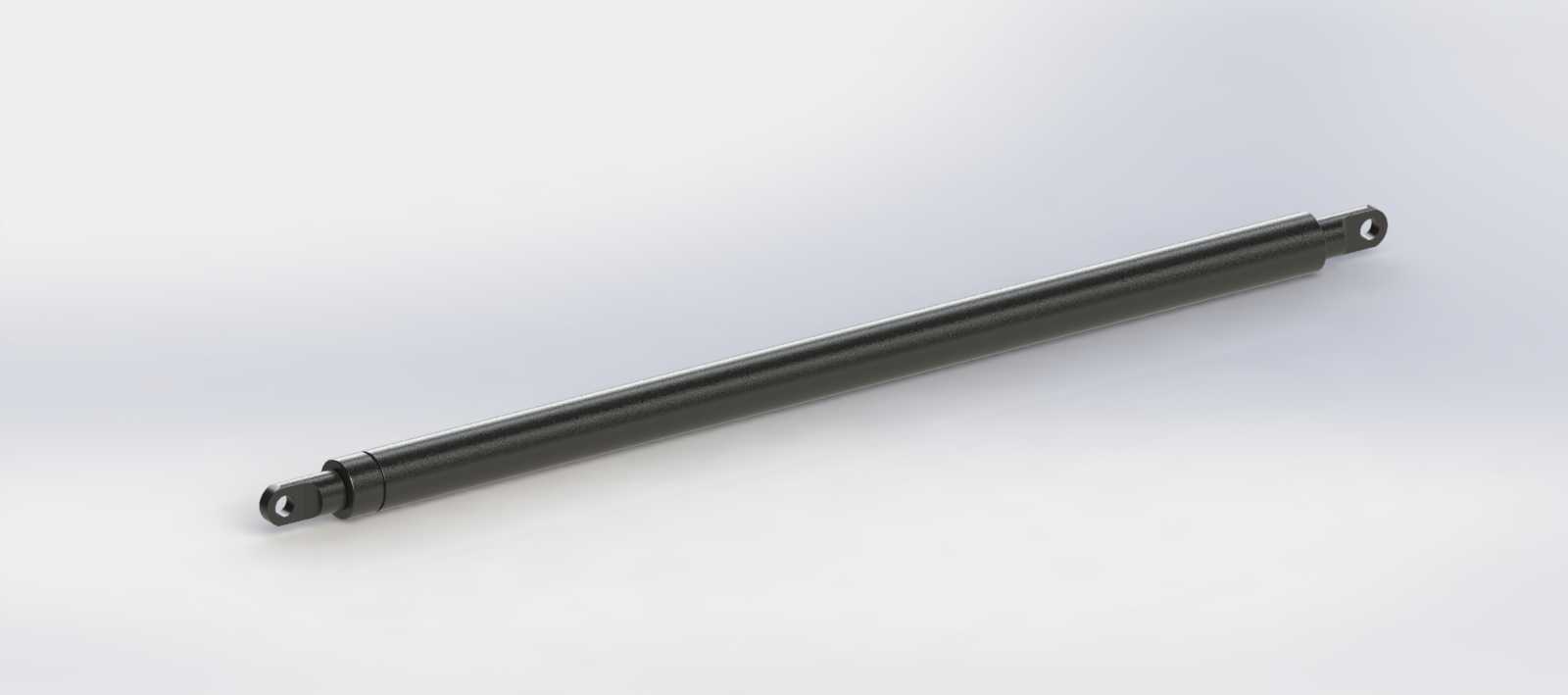

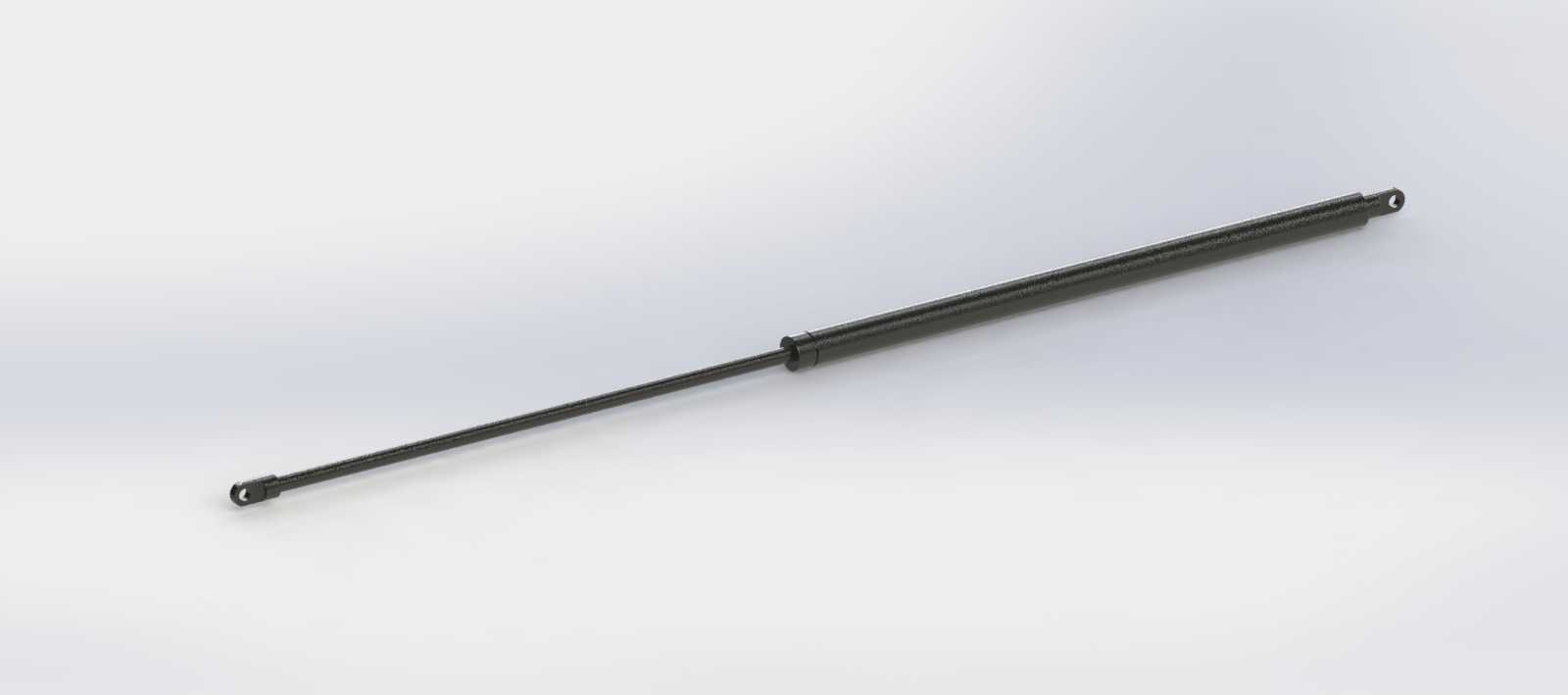

从外形尺寸来看，这款气柱整体为细长杆结构，缸体部分直径均匀，活塞杆直径小于缸体外径，两端铰接孔的中心连线在气柱自由状态下保持同轴，安装时两个铰接点的连线要尽量与气柱的伸缩方向保持一致，减少侧向力对活塞杆密封件的磨损。在设备选型阶段，还要注意气柱的工作环境温度，常规的钢制气柱适用的环境温度范围在零下二十度到六十度之间，如果是在高温烘烤设备或者低温冷库场景使用，还需要更换对应的密封件与充气介质，避免出现密封失效、力值衰减过快的问题。另外在结构布局时，要尽量将气柱的缸体部分布置在靠近固定侧的位置，活塞杆朝向活动侧，这样可以减少活塞杆暴露在外部环境中的长度，降低粉尘、切削液附着在活塞杆表面的概率，进一步提升密封件的使用寿命。

很多结构设计新手在选型这类气柱的时候，容易只关注总长度和行程参数，忽略两端铰接头的尺寸、安装孔的直径，还有最小安装距的限制，最后往往会出现安装点位置不够、销轴穿不进去的问题，在建模阶段就要把两端铰接结构的细节完全还原，包括铰接孔的倒角、端头与缸体连接的过渡段尺寸，在装配环境里做开合运动的干涉检查，模拟从完全闭合到完全开启的整个运动过程，确认每个角度下气柱与周边结构都没有碰撞，力臂的变化符合支撑力的输出要求。另外还要考虑后期维护的便利性，气柱属于易损件，在长期使用后会出现缓慢的气体泄漏，力值逐渐衰减，所以安装位置要预留足够的操作空间，方便后期更换时拆卸销轴，不需要拆解周边的其他结构就能完成气柱的替换。
