六种规格深沟球轴承三维结构设计

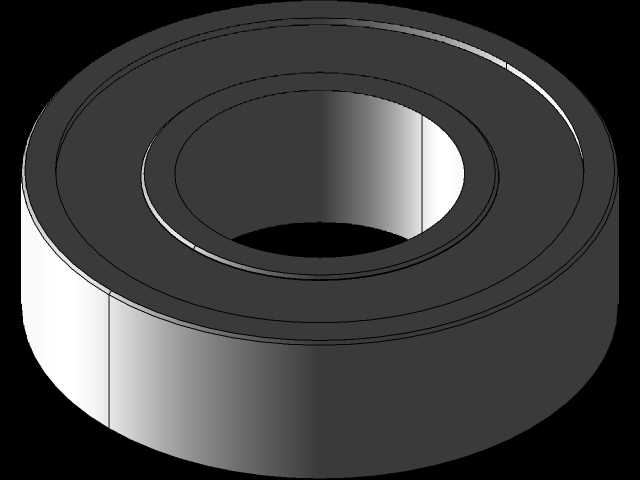

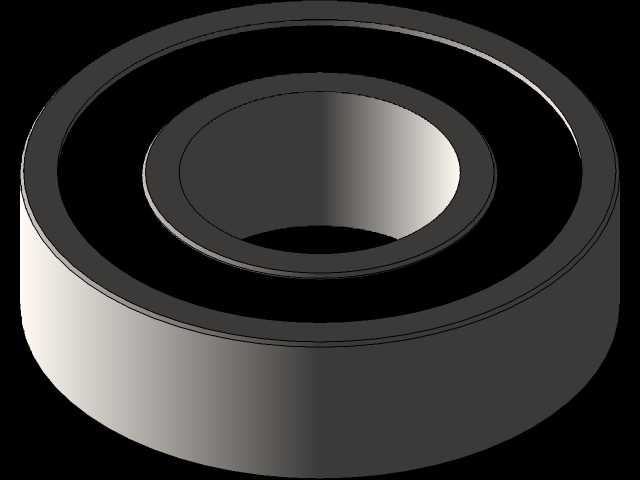

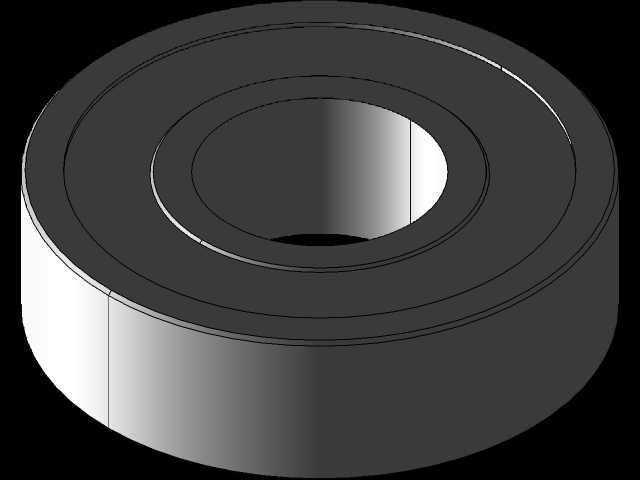

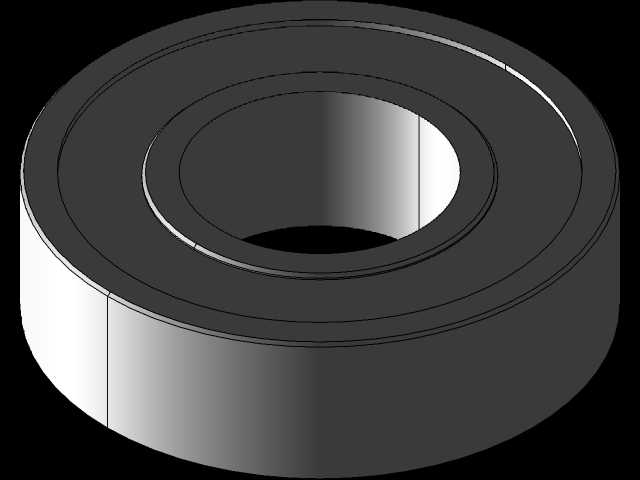

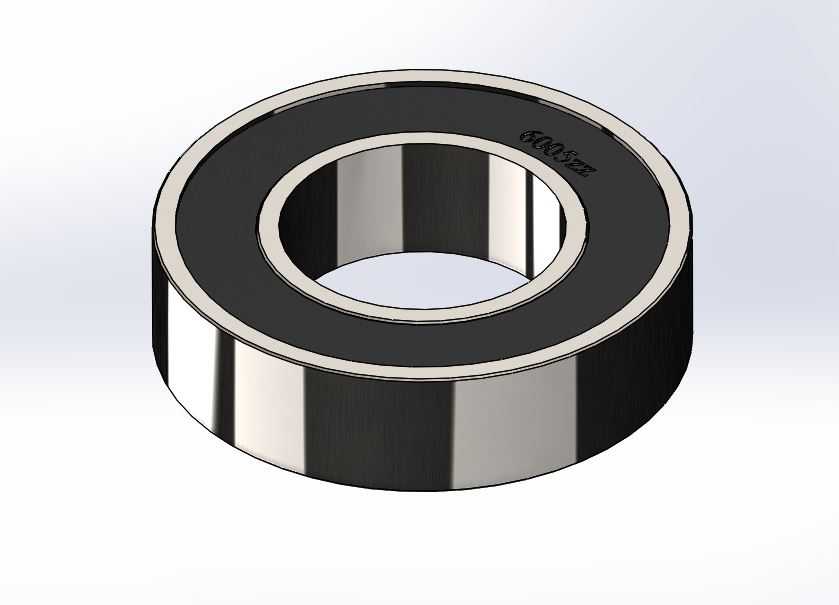

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑端、小型减速机的输入输出轴定位，再到农用机械、轻工设备的转动节点，几乎所有存在连续旋转运动的机械结构里，都能找到这类零件的身影。这套模型覆盖了6000zz到6005zz共六种常用内径规格的双面防尘盖深沟球轴承，完全按照实际量产的标准轴承结构完成建模，还原了轴承从内圈、外圈、滚动体到保持架、防尘盖的全部装配细节，没有做多余的结构简化，能直接用于设备装配阶段的干涉检查、运动仿真环节。

　　做机械结构设计的同行都清楚，轴承选型阶段最容易出问题的不是承载能力计算，而是安装边界的尺寸匹配——很多新手设计师选型时只看额定动载荷、额定静载荷参数，忽略了轴承的实际安装尺寸、轴向定位空间、密封件的干涉边界，等到实际装配时才发现轴承装不进轴承座，或者轴肩高度过高顶住了防尘盖，要么就是密封端盖和轴承外圈的预留间隙不足，转动时出现摩擦异响。这套模型里的每一款轴承，都严格对应标准件的实际外形尺寸：内圈的内径公差带、外圈的外径公差带、轴承的总宽度尺寸，还有内圈的定位轴肩参考高度、外圈的轴承座挡肩参考尺寸都和实物一致，在做总装设计时，可以直接把模型调入装配体，和轴、轴承座、端盖、密封件做配合检查，不用再反复核对二维手册里的尺寸数值，能大幅减少设计阶段的尺寸错漏。

　　从结构设计思路来看，这类双面带防尘盖的深沟球轴承，主要针对的是开式传动、粉尘较多的应用场景，和开式轴承相比，两侧的冲压防尘盖可以阻挡外部的灰尘、碎屑进入轴承内部的滚道区域，避免滚动体和滚道因为异物侵入出现早期磨损，同时轴承内部在出厂时已经预填了适配常规工况的润滑脂，不需要用户在装配时额外加注润滑脂，也不用设计复杂的密封油路结构，能简化整体的支撑结构设计，降低设备的加工和装配成本。模型里还原了防尘盖和外圈的卡合结构，保持架的兜孔形状也和实际的浪形保持架一致，滚动体的数量、直径完全匹配对应型号的标准参数，在做机构运动仿真时，可以真实模拟内圈、外圈相对转动时滚动体的公转、自转状态，不会出现结构失真导致的仿真结果偏差。

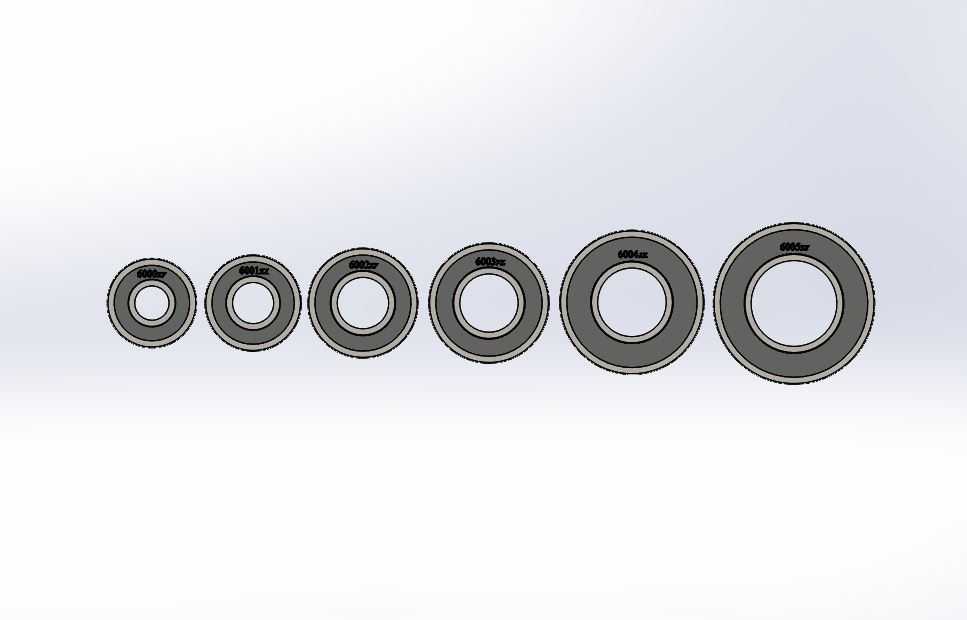

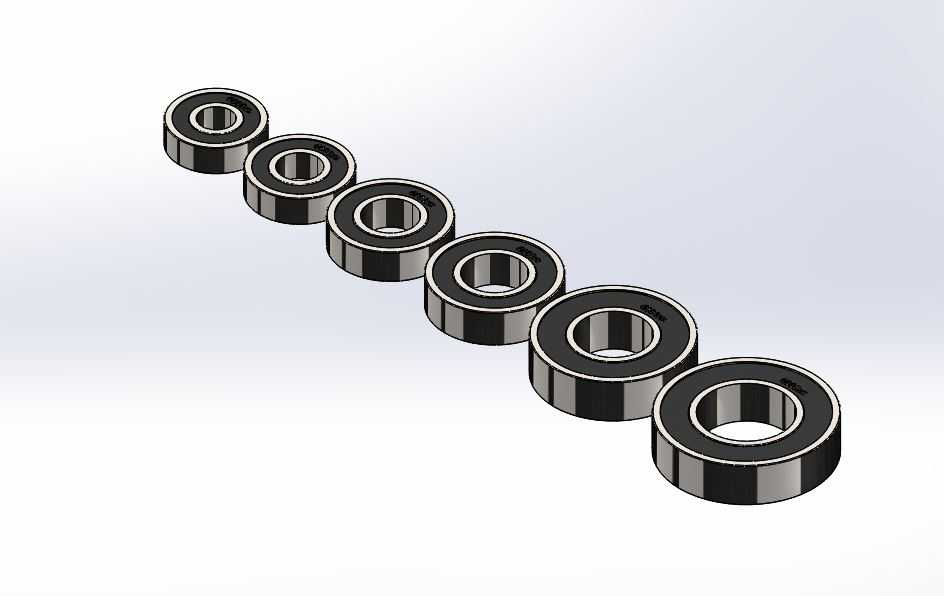

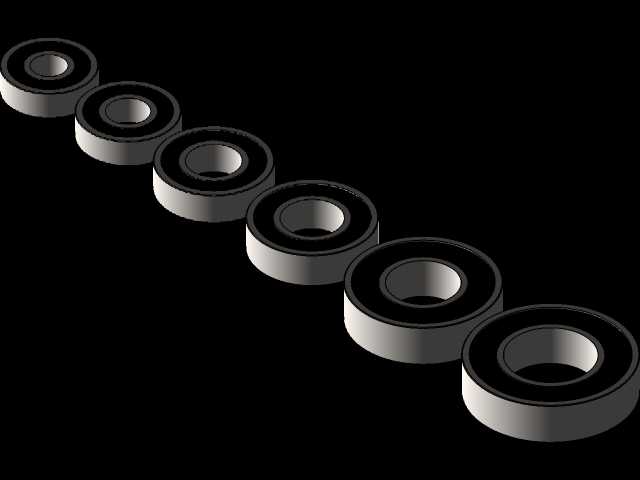

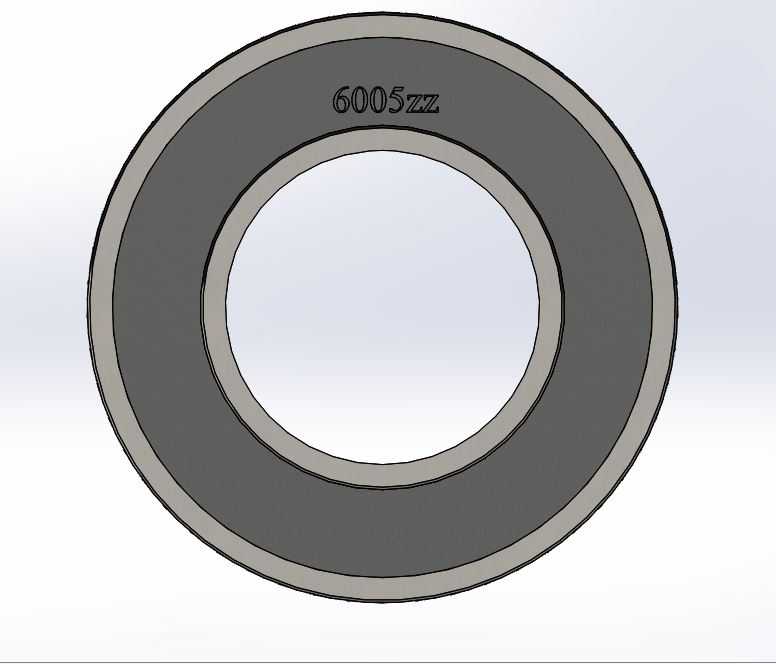

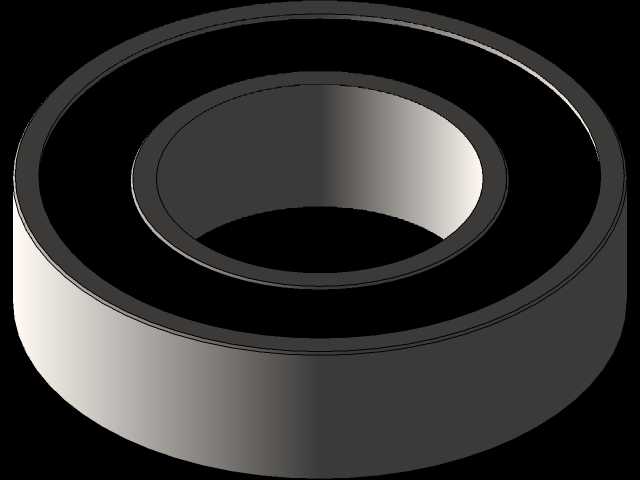

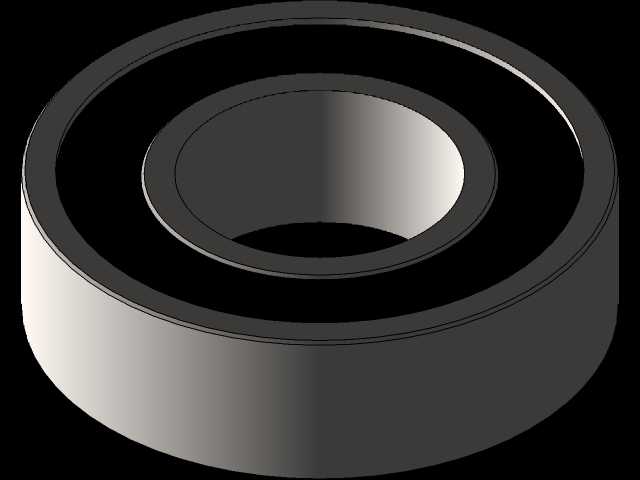

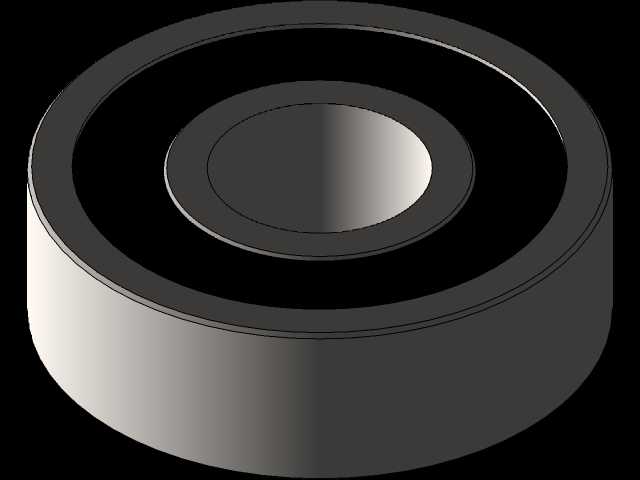

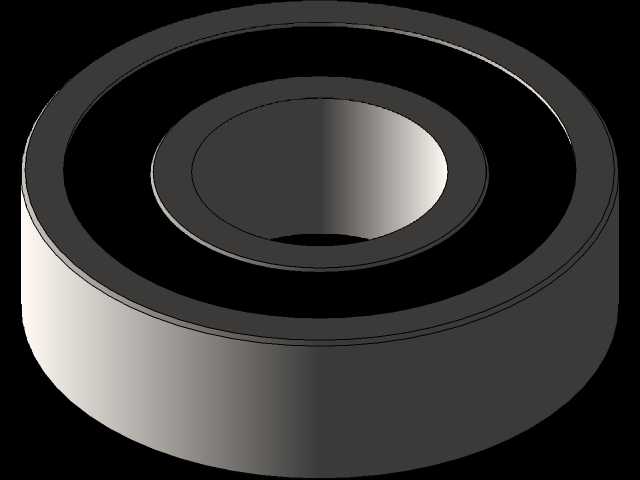

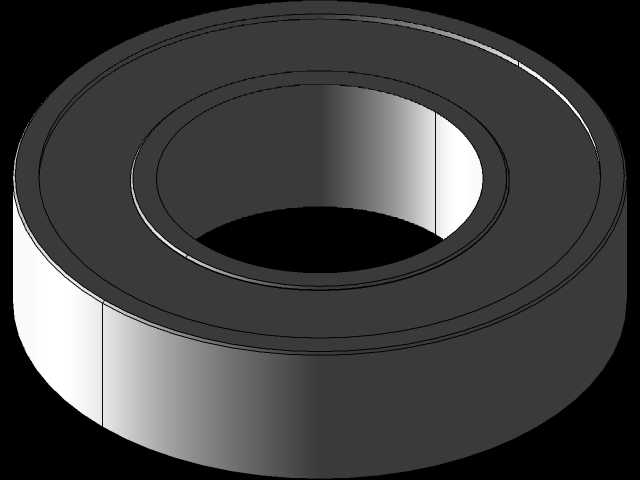

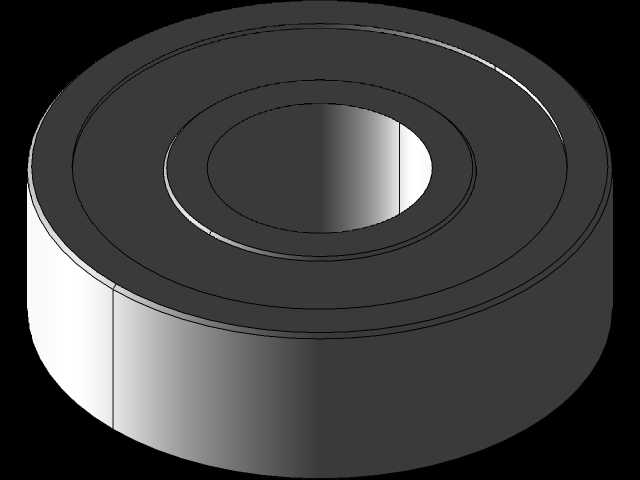

　　在实际设备应用中，这几个规格的深沟球轴承适配的轴径跨度覆盖了从10mm到25mm的常用细轴场景：6000zz适配10mm轴径，多用于小型电机、编码器、小型风扇这类轻载高速的转动部位；6001zz适配12mm轴径，常见于小型输送带的辊筒支撑、电动工具的输出端；6002zz适配15mm轴径，在小型减速机、木工机械的转动节点应用较多；6003zz适配17mm轴径，多用于水泵、小型风机的转轴支撑；6004zz适配20mm轴径，是普通输送设备、轻工机械里最常用的规格之一；6005zz适配25mm轴径，可以承受一定的径向载荷和少量的轴向载荷，多用于中等负载的传动机构支撑端。不同规格的轴承除了内径、外径、宽度的尺寸差异之外，滚动体的数量和直径也随型号增大而增加，对应的承载能力逐级提升，在做系列化设备设计时，可以直接根据轴径和负载需求从这套模型里选用对应规格，不用重复建模，能节省大量的标准件建模时间。

　　很多设计师在做装配设计时习惯用简化的轴承模型，只画一个内外圈的圆环，省略滚动体、保持架和防尘盖结构，这种简化模型虽然能减少文件占用空间，但在做细节干涉检查时很容易出问题——比如设计轴承内侧的密封件时，如果忽略了保持架的轴向突出尺寸，就可能出现密封件和保持架摩擦的问题；设计外侧的端盖时，如果没考虑防尘盖的厚度，可能导致端盖压死轴承外圈，让轴承转动时出现卡滞。这套全细节的轴承模型，能帮设计师在设计阶段就排查掉这类细节问题，不需要等到样机试装时再反复修改结构。另外，模型的装配层级完全按照实际轴承的装配关系搭建，内圈、外圈、滚动体、保持架、防尘盖都是独立的零件实体，可以单独拆分查看每个零件的结构，也可以用来做装配工艺的演示动画，或者作为机械设计教学的示例模型，帮助新人理解深沟球轴承的内部结构和装配逻辑。

　　在做安装结构设计时，还要注意这类带防尘盖的轴承不能承受过大的轴向载荷，因为防尘盖的卡合结构是间隙配合，过大的轴向载荷会导致防尘盖脱落，失去密封作用；同时安装时的敲击力不能直接作用在防尘盖上，应该通过套筒分别对内圈、外圈施加压装力，避免防尘盖变形。这些实际应用中的注意点，也能通过完整的结构模型直观体现出来——观察模型里防尘盖和外圈的卡合深度就能明白，为什么这类轴承的轴向承载能力不如接触式密封的轴承，为什么压装时不能直接敲击轴承端面。对于经常做通用机械设计的工程师来说，这套覆盖常用小规格的深沟球轴承模型，是装配设计时非常实用的标准件资源，能统一不同项目里的轴承模型标准，避免因为不同来源的模型尺寸不一致导致的设计错误。
