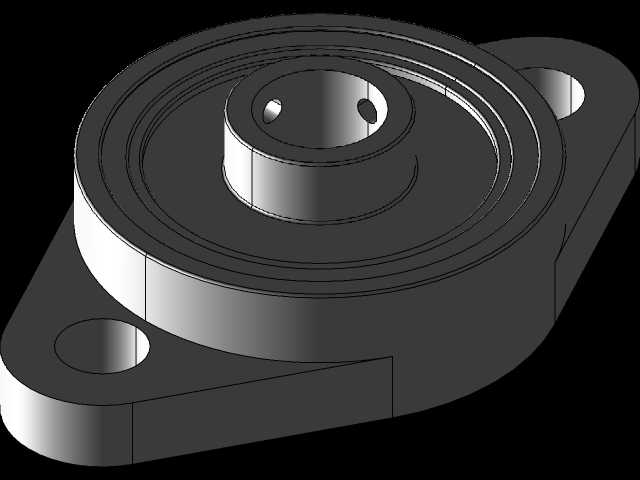

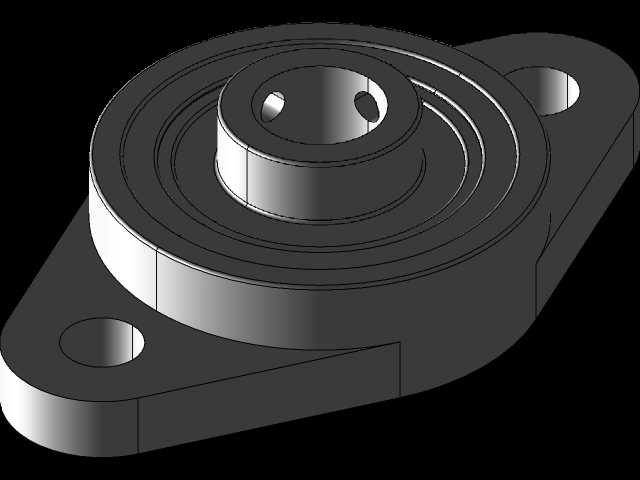

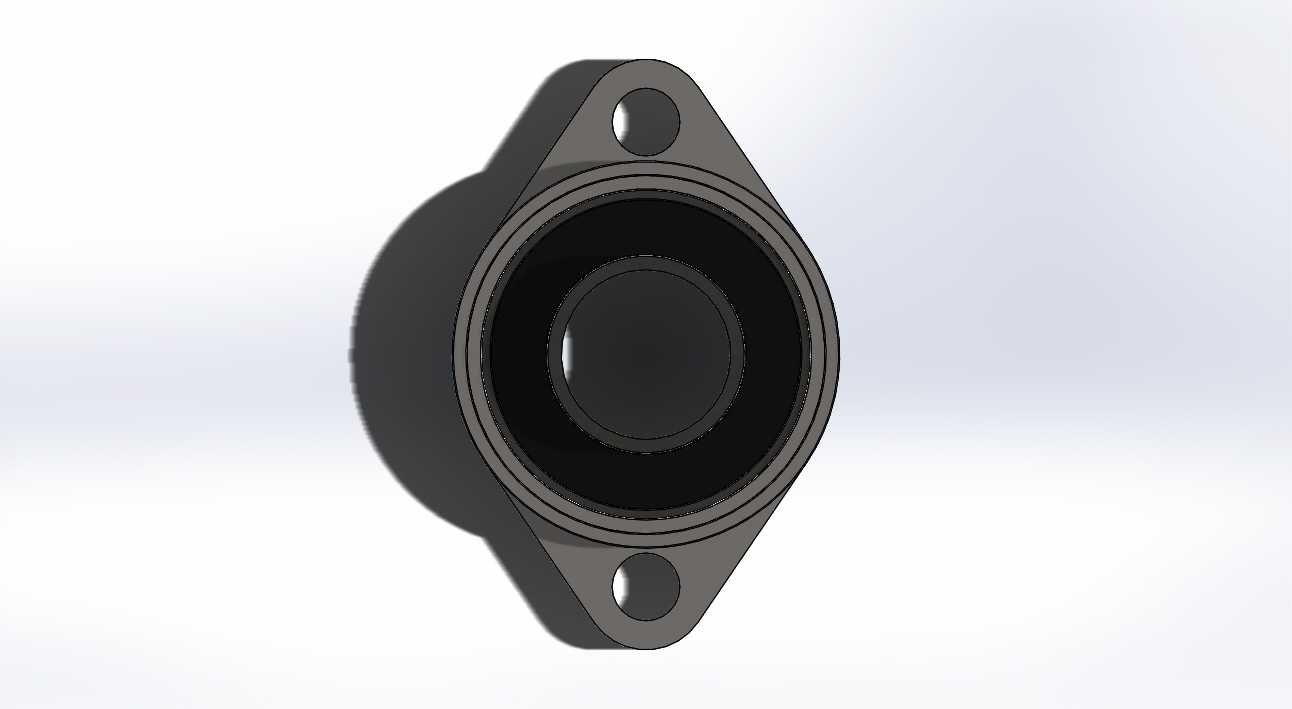

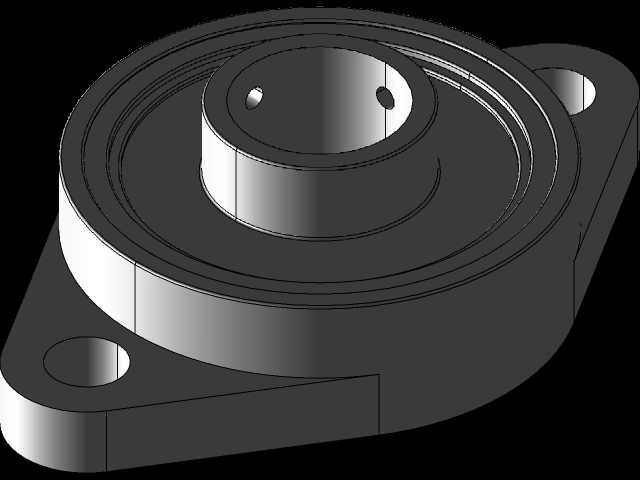

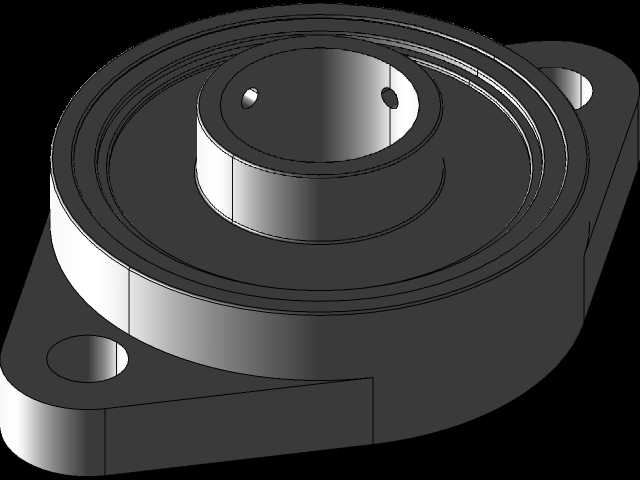

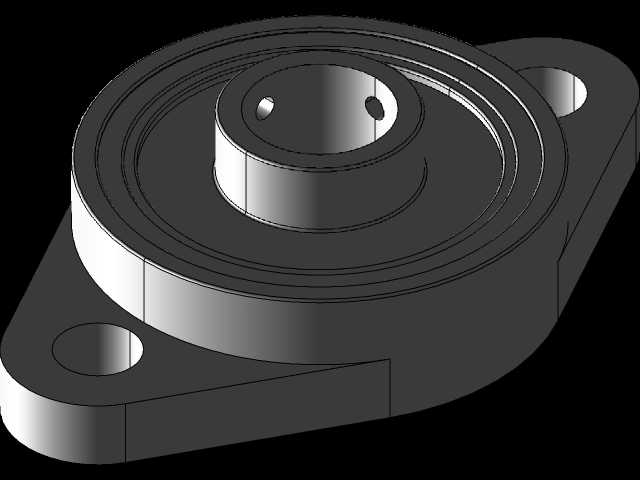

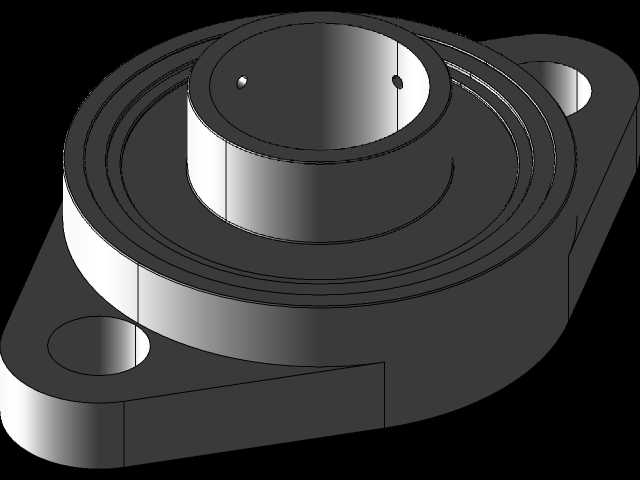

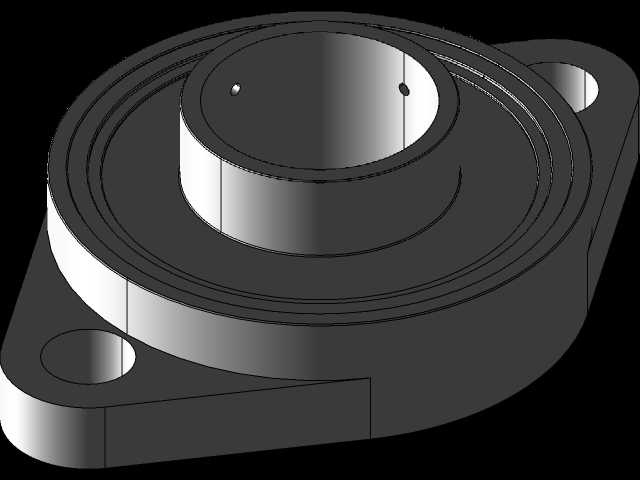

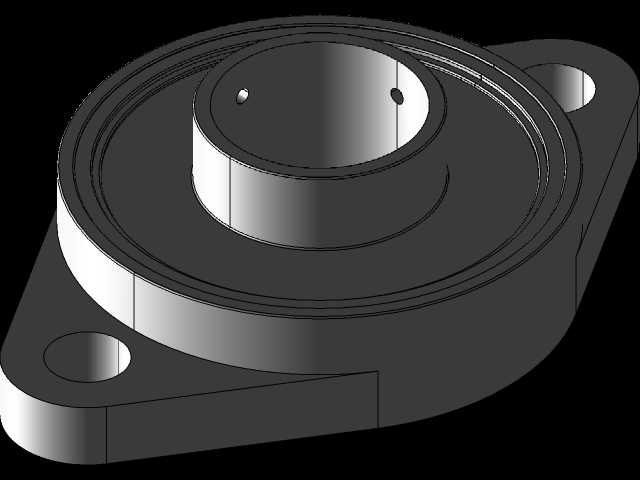

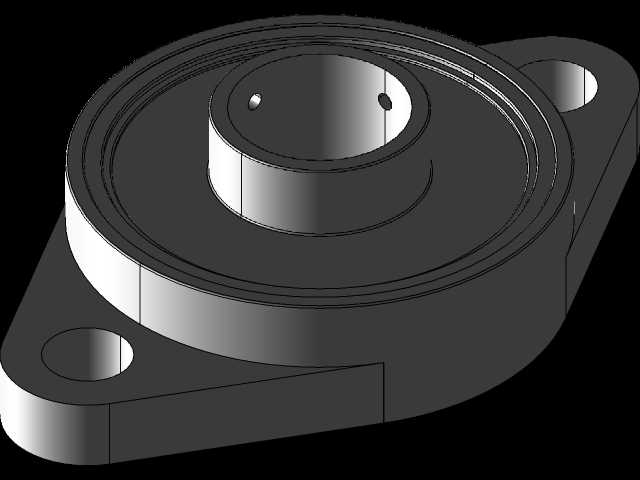

KFL系列菱形法兰外球面球轴承组件

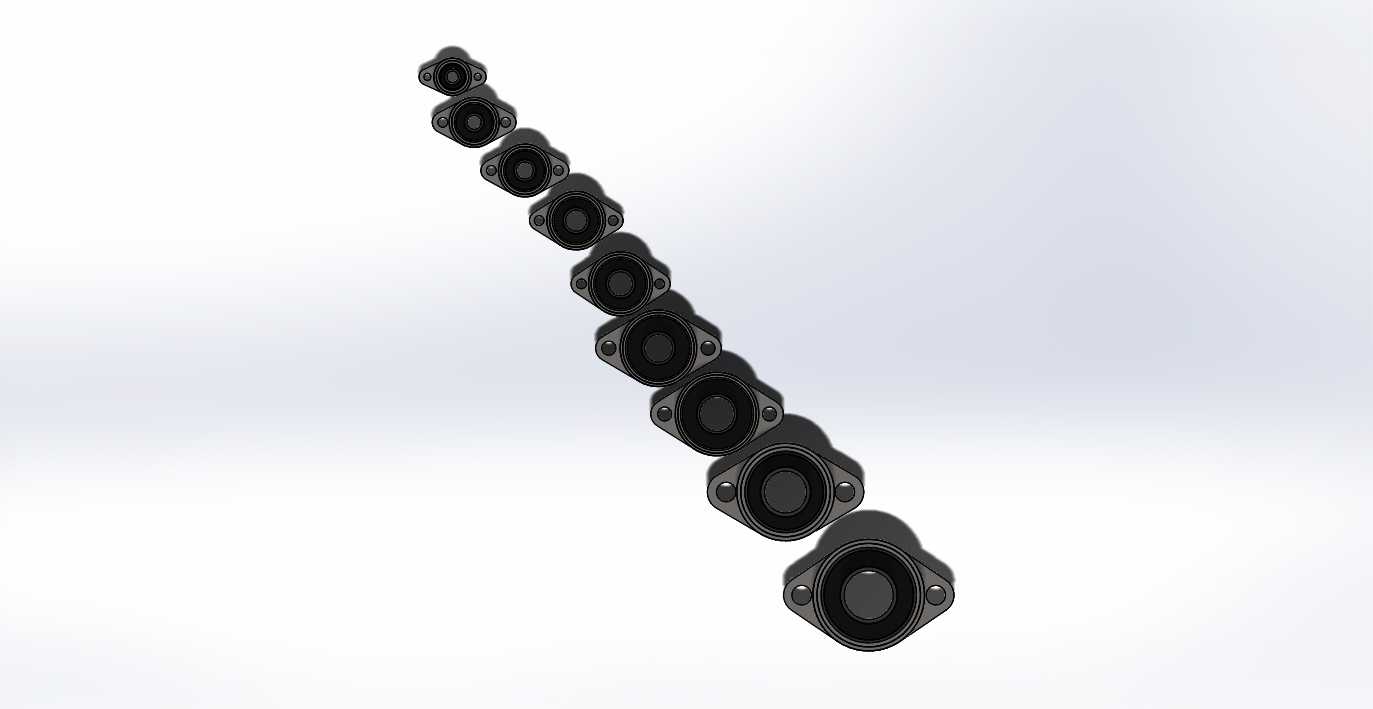

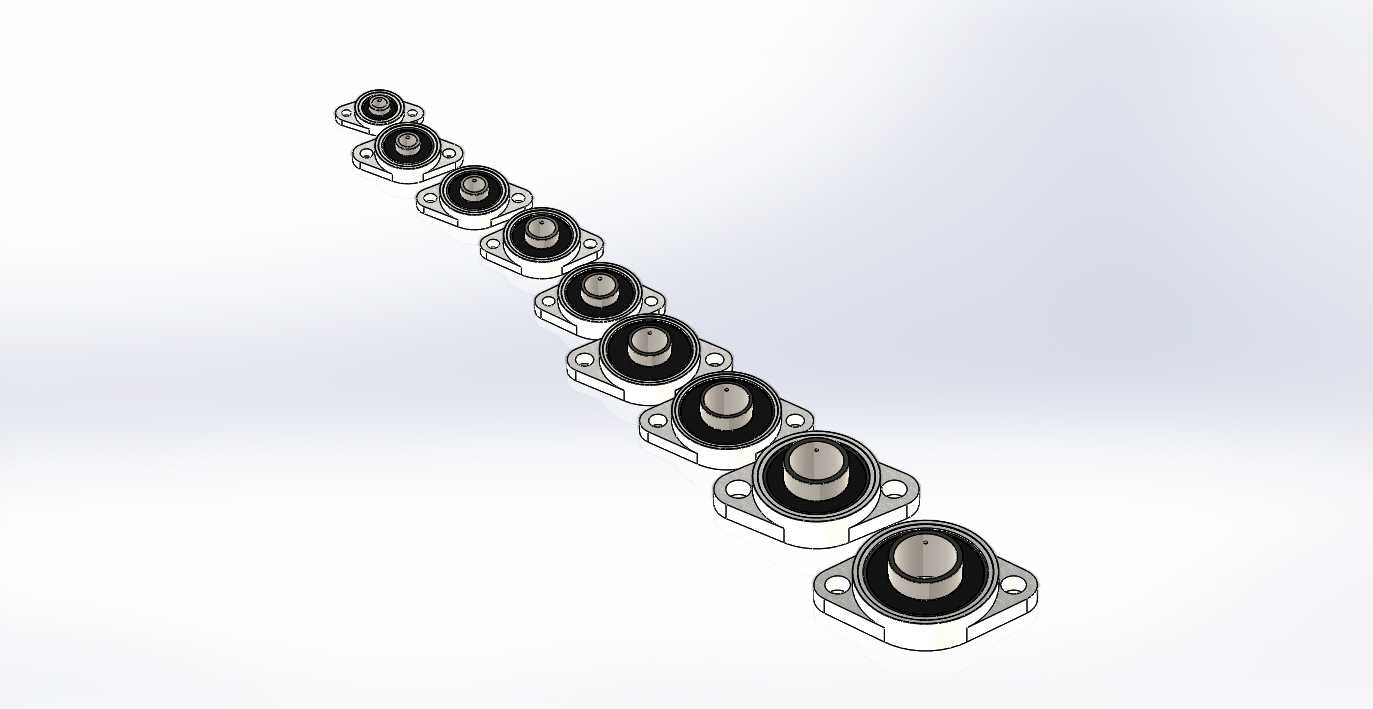

这类带菱形法兰座的外球面球轴承，在轻工输送线、小型食品加工设备、包装机械的从动辊筒支撑端是极常见的部件，很多刚入行的结构设计师容易忽略这类标准支撑件的安装边界细节，最后做出来的机架要么安装孔位对不上，要么轴承座突出高度和周边护板产生干涉。整套组件覆盖了8mm到25mm的常用轴径规格，刚好匹配小型设备里常用的光轴传动、短轴支撑场景，不需要额外加工复杂的轴承安装位，只要在安装板上冲或者铣出对应过孔，用螺栓穿过法兰座的两个安装耳就能完成固定，比传统的嵌入式轴承座省了至少三分之二的机加工序，对于小批量设备制作来说，能大幅缩短装配周期。

从结构设计逻辑来看，这种轴承把外球面轴承的调心特性和法兰座的便捷安装特性结合到了一起，轴承外圈的球面和座体内腔的球面配合，能补偿安装面不平整、轴加工同轴度误差带来的别劲问题，很多新手在做短轴传动的时候，总觉得轴的同轴度要做到丝级才能顺畅转动，实际上用这类带座轴承，只要轴的直线度在常规公差范围内，哪怕安装板有小角度的倾斜，轴承自身的调心量就能抵消安装误差，不会出现轴转起来卡滞、轴承过早磨损的问题。法兰座采用菱形切边的结构，相比圆形法兰座，它的两个安装孔中心距更小，在狭窄的安装空间里更易布置，比如输送线的侧边型材空间有限，圆形法兰座的安装孔会超出型材宽度，菱形座刚好能卡在型材安装面上，不需要额外加宽安装板。

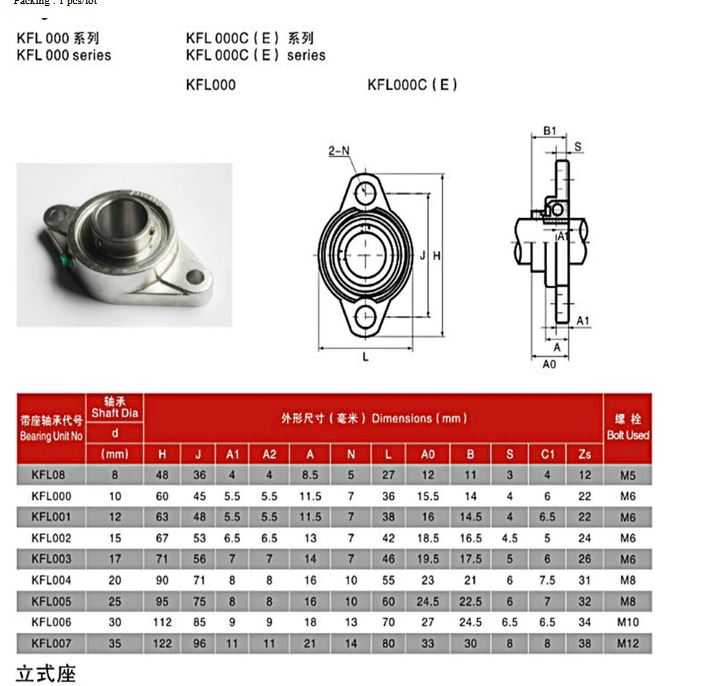

实际选型的时候要注意几个安装边界参数，首先是不同轴径对应的法兰座总高度，从轴孔中心到安装面的距离是随轴径增大而递增的，做机架设计的时候不能统一按一个高度留间隙，尤其是轴端要装链轮、同步轮的场景，要算好传动件和安装板之间的间隙，避免传动件蹭到安装板。其次是两个安装孔的中心距，不同规格的座体孔距差异不小，很多设计师习惯先画好安装板的孔再选轴承，最后发现选的轴承座孔位对不上，只能重新改板，正确的流程应该是先确定轴径，选定对应规格的带座轴承，再根据轴承座的安装孔位、座体的外轮廓尺寸来设计安装板的开孔和固定位置。另外要注意轴承内圈的顶丝位置，这类轴承一般是用两个内六角顶丝锁紧在光轴上，顶丝的位置要预留出扳手的操作空间，不能把轴承装在靠近立板的死角里，不然装配的时候扳手伸不进去，没法锁紧顶丝，设备运行的时候轴和轴承内圈打滑，很快就会把轴磨坏。

在实际应用场景里，这类轴承不用额外做密封结构，轴承本身自带的密封圈就能挡住常规工况下的粉尘、溅水，像小型皮带输送机的两端辊筒、包装机的导辊支撑、小型风机的叶轮轴支撑，用这类轴承完全能满足使用要求，不需要选更复杂的带密封座的轴承组件，能控制设备的制造成本。要注意的是这类轴承适合轻载、中低速的传动场景，如果是重载、高速的传动工况，还是要选用铸钢座或者铸铁座的重型带座轴承，这类冲压座或者轻型铸座的KFL系列轴承，额定载荷是匹配轻工设备的负载需求的，不要超载荷使用，不然会出现座体开裂、轴承提前失效的问题。

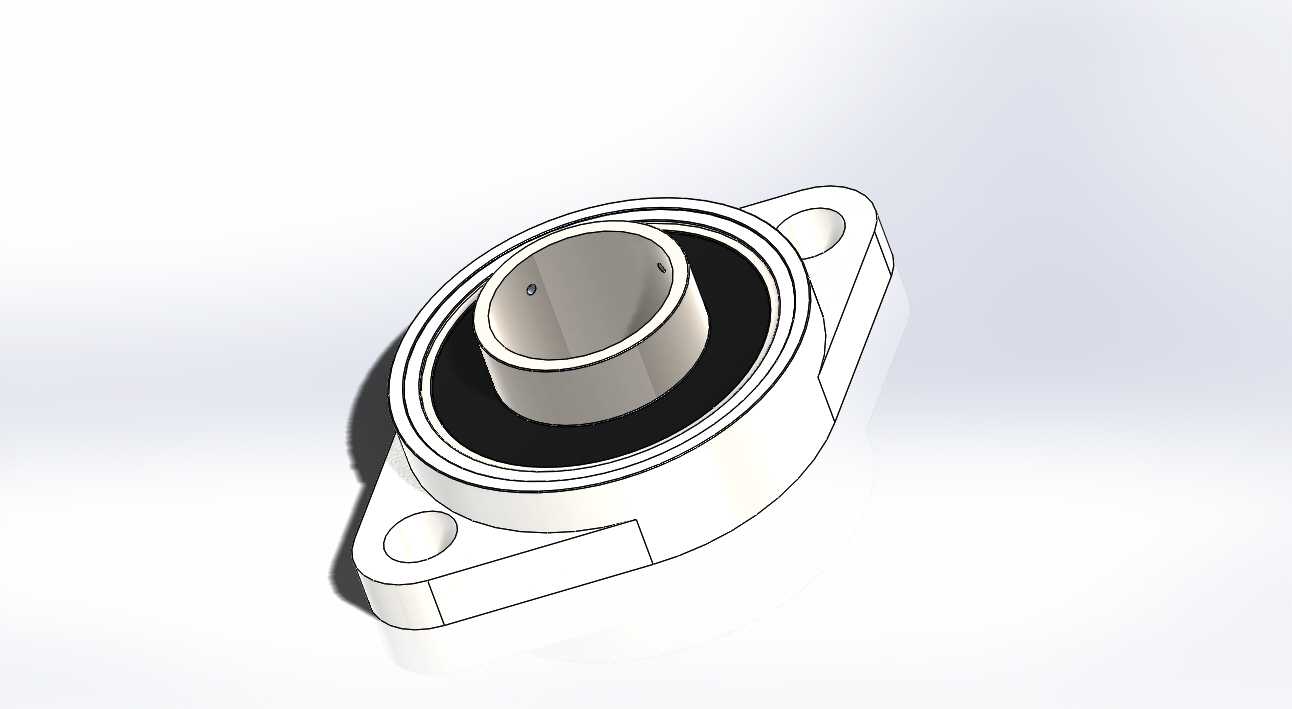

建模的时候要注意还原轴承和座体的配合间隙，不要把轴承外圈和座体内腔做成完全固定的约束，实际结构里两者是球面配合，有微小的调心转动余量，建模时如果做成完全贴合的固定结构，后续做运动仿真的时候就没法体现调心补偿的特性，和实际工况不符。另外法兰座的安装耳位置要做合理的圆角过渡，实际生产中这个位置是应力集中区，如果建模的时候做成直角，后续做有限元分析的时候会出现应力异常偏大的结果，和实际零件的受力情况不符，要按照实际冲压或者铸造的圆角来做结构细节。不同轴径的轴承，内圈伸出法兰座的高度也有差异，做装配的时候要注意轴的插入深度，不要让轴顶到轴承另一侧的密封盖，不然会磨坏密封圈，导致润滑脂泄漏，缩短轴承的使用寿命。
