龙门式重载输送机组装结构三维设计

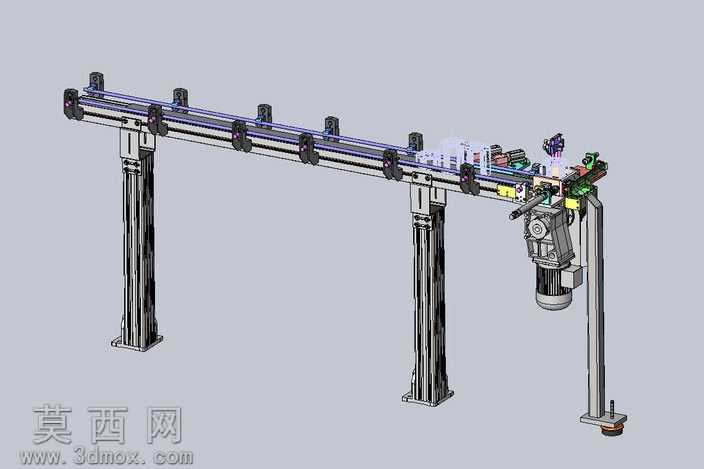

本模型采用三维参数化建模方式完成整体装配搭建，建模过程中严格遵循机械设计装配约束规范，对每一处连接结构都做了贴合实际生产的约束定义，确保各运动部件无干涉、装配关系符合真实设备的安装逻辑。渲染阶段采用工业级哑光金属材质搭配工程塑料材质区分不同构件，支撑立柱采用铸铁磨砂质感表现，横梁导轨采用镀铬亮面金属材质凸显加工精度，驱动电机外壳做了散热筋纹理的细节刻画，端部传动组件的紧固件、定位销都做了1:1比例的还原，整体渲染光影柔和，清晰展现设备的层级结构与装配关系。结构设计上采用双立柱龙门支撑架构，两根重型立式立柱通过底部地脚固定板实现地面安装固定，立柱顶部承载长跨度直线输送横梁，横梁上沿长度方向等距布置多组载具定位夹具，可实现工件沿横梁方向的精准步进输送；横梁端部集成驱动单元，包含减速电机、传动齿轮组、同步带传动组件，动力输出端连接输送载具的牵引机构，可实现稳定的匀速输送动作，同时在横梁侧部布置了检测传感器安装位、气动管路走线槽、限位挡停机构，可适配自动化生产线的工件流转需求。设计思路围绕重载、长距离、高精度输送的场景需求展开，摒弃传统轻型输送机的单薄结构，采用加厚型材作为横梁主体，立柱内部做加强筋结构提升整体刚性，避免长跨度输送过程中出现横梁下挠变形的问题；载具夹具采用快换式接口设计，可根据不同规格的工件快速更换适配的夹持模块，提升设备的通用性；驱动端采用电机直连减速机的布局，减少传动链的间隙，提升输送位置精度，同时在驱动端设置手动调试接口，方便设备安装阶段的调试与维护；整体结构预留了充足的外围扩展空间，可根据产线需求加装工件扫码组件、加工工位、检测工位，实现输送与加工工序的无缝衔接，模型完整还原了设备从支撑结构、传动系统、夹持机构到驱动单元的全部细节，可直接用于方案展示、结构校核以及生产加工参考。
