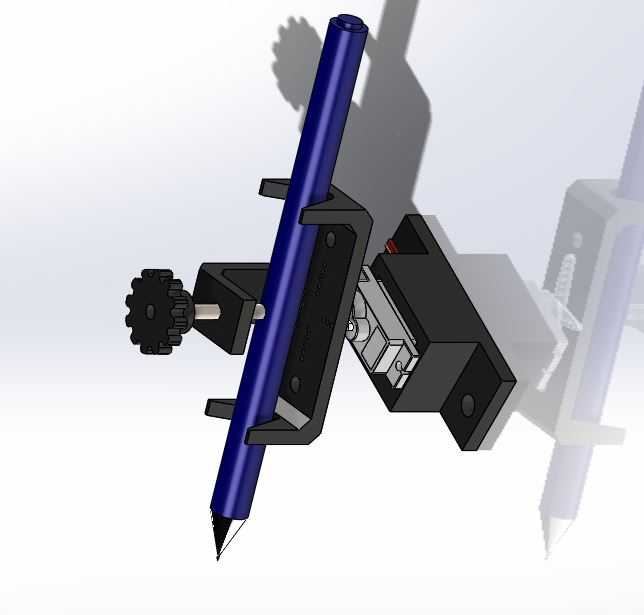

书写设备伺服驱动笔夹执行组件

这套组件是自动书写类设备的核心执行端单元，主要应用在桌面级自动写字机、批量签名设备、教学演示绘图装置这类需要模拟人手握笔完成轨迹输出的场景中，区别于传统固定式笔架，它将笔具夹持、伺服进给、姿态微调的功能整合在同一安装基准上，能适配不同书写面的高度差，避免笔尖硬接触造成的断墨、纸面刮损问题。从实际使用场景来看，这类组件不需要额外搭配复杂的浮动接头，自身的夹持结构就预留了笔具的轴向窜动间隙，当Z轴进给量出现微小偏差时，笔身可以顺着夹持导槽做小范围滑移，保证笔尖始终以稳定的压力接触纸面，不管是普通A4纸、稍厚的卡纸还是带轻微纹理的书写介质，都能输出连续均匀的笔迹，不会出现断笔、笔迹深浅不一的情况。功能设计上，组件分为两个核心功能段，一端是伺服电机的安装定位座，采用双侧锁紧的方形安装面，能直接固定在设备的移动滑台上，电机输出轴通过微型联轴器和笔夹的调节机构联动，不需要额外设计传动转接件，减少了传动链的间隙累积；另一端是笔具夹持结构，采用侧压式锁紧旋钮，搭配上下两组对称的支撑爪，不管是常规的按动中性笔、直液式钢笔还是细杆绘图笔，只要笔身直径在6-12mm区间内都能稳定夹持，锁紧后笔身的同轴度偏差能控制在0.1mm以内，不会出现书写过程中笔身晃动偏斜的问题。设计思路上没有采用一体化的封闭外壳，所有结构件都做了镂空减重处理，整个执行端的重量控制在150g以内，能大幅降低XY轴移动滑台的负载，提升设备高速移动时的响应速度，减少启停过程中的惯性过冲，对于用同步带传动的桌面级书写设备来说，轻量化的执行端能直接提升轨迹精度，尤其是在书写小字号字符或者绘制精细曲线时，不会因为端侧重量过大出现轨迹拖尾、拐角变形的问题。安装边界方面，组件的整体安装基准面做了沉孔设计，能直接适配市面上主流2020、3030铝型材滑台的安装孔距，不需要额外加工转接板，固定后电机轴线和笔身轴线保持平行，两者的中心距控制在28mm，不会和滑台的拖链、限位开关产生结构干涉；笔夹的下端支撑爪到安装面的垂直距离预留了35mm的调节空间，安装时可以根据笔尖的伸出长度调整夹持位置，保证笔尖伸出支撑爪的长度在8-12mm的合理区间，既不会因为伸出过长导致笔尖弹性变形，也不会因为伸出过短让支撑爪刮蹭纸面。结构细节上，夹持座的内侧贴了薄型防滑橡胶垫，锁紧时不会夹伤笔身表面，也能避免书写过程中笔身出现轴向转动，保证笔尖的书写角度始终一致；电机安装座上预留了编码器走线的卡槽，线材可以顺着卡槽直接接入设备的拖链内，不会在滑台移动过程中出现线材拖拽、勾挂的问题。实际装配调试时，只需要先将伺服电机固定在安装座上，调整好输出轴的初始零位，再将笔具装入夹持结构，调整笔尖伸出长度后锁紧侧旋钮，就能完成执行端的装配，不需要做复杂的同轴度校准，对于设备组装人员来说，能大幅缩减装配调试的时间成本，后期更换笔具时也不需要重新拆解整个组件，只需要松开侧压旋钮就能完成笔具更换，日常维护的操作门槛很低。从结构强度来看，所有受力部件都采用硬质工程塑料材质，既满足了轻量化的要求，也能承受伺服电机高速启停时的冲击力，长期往复运动不会出现结构变形、锁紧失效的问题，适合长时间连续运行的批量书写作业场景。
