微型深沟球密封轴承三维结构设计

在小型传动结构的设计选型中，这类小尺寸密封深沟球轴承的应用覆盖了极多细分场景，从桌面级小型输送线的从动辊支承，到小型伺服电机的输出端定位，再到家用电动工具、办公自动化设备的旋转关节，都能见到这类规格轴承的身影。不同于大尺寸重载轴承的选型逻辑，小内径轴承的设计核心往往围绕低摩擦、密封可靠性、安装同轴度这几个核心点展开，毕竟这类轴承的应用场景大多转速不低、负载偏轻，一旦密封失效进入粉尘，或是安装时出现偏斜，很容易在短时间内出现旋转卡滞、异响的问题。

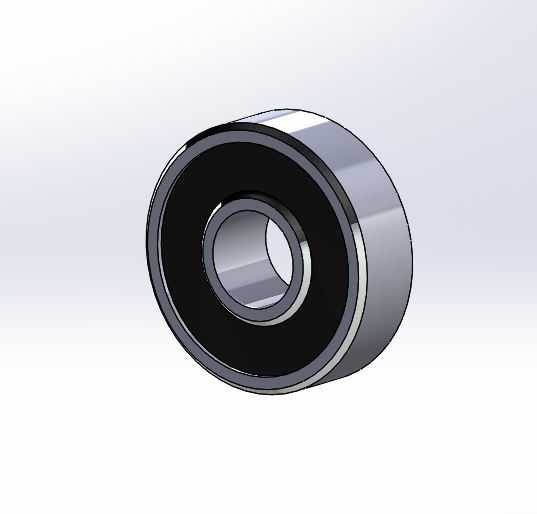

从结构设计的角度来看，这款轴承采用双面接触式密封结构，密封橡胶圈嵌入外圈的密封槽内，内圈位置预留了密封唇的贴合面，这种结构相比非密封的开式轴承，能够有效阻挡外界的粉尘、碎屑进入轴承内部的滚道区域，同时也能防止轴承内部填充的润滑脂在长期旋转过程中甩出，对于维护空间有限、无法定期补充润滑脂的紧凑型设备来说，这种密封结构能够大幅降低后期的维护频次。轴承的滚动体采用标准钢球设计，保持架采用浪形冲压保持架，能够在高速旋转时均匀分隔每个钢球，避免钢球之间直接接触产生额外摩擦与磨损，同时冲压保持架的自重较轻，能够降低轴承高速旋转时的离心力影响，适配多数小型设备的高转速运行需求。

尺寸边界是这类小轴承选型时最需要关注的点，这款轴承内径为8mm，适配直径8mm的光轴安装，安装时轴的配合公差一般选取过渡配合，避免过盈量过大导致内圈胀大、轴承游隙变小出现卡滞，也避免间隙过大导致内圈与轴之间出现相对滑动磨损轴面。轴承外径为22mm，适配安装座的孔位公差同样选取过渡配合，安装时需要保证座孔与轴的同轴度控制在0.02mm以内，否则会导致轴承承受额外的径向偏载，大幅缩短使用寿命。轴承的总宽度为7mm，安装时需要预留对应的轴向空间，两侧的密封件会占用少量轴向尺寸，因此轴上的定位台阶与座孔的定位台阶不能直接压在密封橡胶圈上，需要预留0.5mm左右的间隙，避免旋转时密封唇被台阶摩擦损坏，导致密封失效。

在实际的设备装配场景中，这类小轴承的安装一般采用冷压工艺，使用专用的压套分别抵住内圈或外圈压入对应位置，禁止通过敲击滚动体、保持架的方式安装，否则很容易导致保持架变形、钢球表面出现凹坑，直接导致轴承旋转精度下降。在三维建模过程中，这类轴承的建模需要重点还原滚道的曲率参数，钢球与内外圈滚道的接触角需要符合深沟球轴承的标准设计值，密封槽的尺寸、保持架的折弯结构都需要按照实际加工尺寸还原，不能只做简化的圆环结构，否则在后续做装配干涉检查、运动仿真的时候，会出现密封件与周边零件干涉、保持架与滚动体运动轨迹不符的问题，影响整个装配体的仿真准确性。

从功能特性上来说，这类小尺寸深沟球轴承主要承受径向载荷，同时也能承受一定量的双向轴向载荷，在径向游隙适当加大的情况下，轴向承载能力会有一定提升，能够应对小型设备中存在的少量轴向窜动需求。相比滑动轴承，这类滚动轴承的启动摩擦阻力更小，在低转速启动的场景下不会出现粘滞问题，旋转精度也更高，能够满足小型传动结构对旋转跳动量的要求，比如小型编码器的安装支承、精密微调机构的旋转轴，都需要这类旋转精度稳定的滚动轴承作为支承部件。在做设备的三维布局时，这类轴承的安装位置需要考虑后期的拆卸空间，因为小尺寸轴承的内圈与轴配合较紧，拆卸时需要使用小型拉马抵住内圈拉出，如果周边没有预留拉马的卡位空间，后期维护拆卸时很容易损坏轴面或是周边的精密零件。
