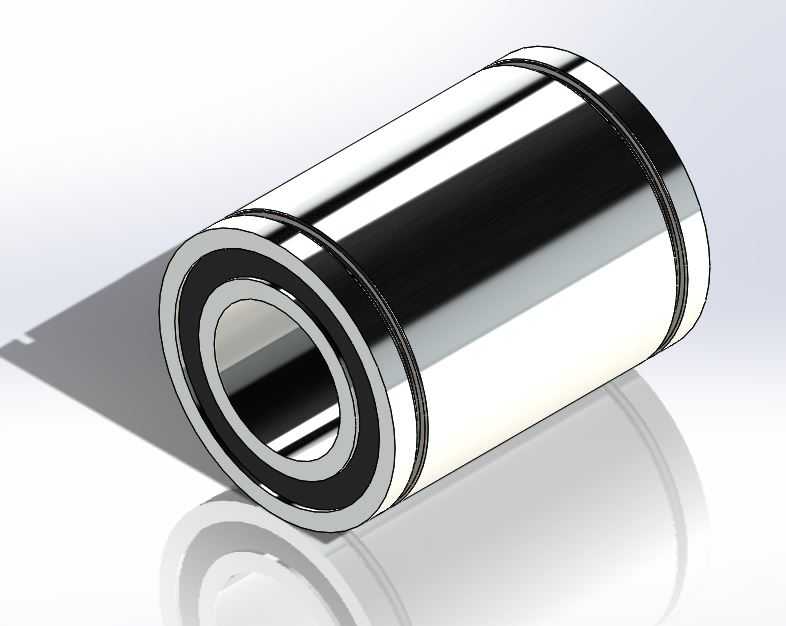

LM8UU规格直线运动滚珠轴承结构

做非标自动化设备做了快十年，直线滚珠轴承是我出BOM表时绕不开的基础传动件，尤其是LM8UU这个规格，几乎是小型滑台、3D打印运动轴、桌面级检测设备导向结构里的常客。很多刚入行的结构工程师容易把这类轴承和深沟球轴承搞混，其实二者的受力场景完全不同：深沟球轴承主要承受径向旋转载荷，而线性滚珠轴承是为轴向往复直线运动设计的，内部的滚珠循环回路能让运动副的摩擦系数降到滑动导套的几十分之一，低速往复运动时几乎没有爬行现象，这也是它在轻载高精度直线导向场景里被大量使用的核心原因。

先从实际安装边界说，这个规格的轴承内径适配8mm直径的光轴，这里要提个容易踩的选型坑：配套光轴的外径公差必须控制在g6或者h6区间，表面硬度要达到HRC60以上，粗糙度不超过Ra0.8，要是光轴软或者表面太粗糙，用不了几百个工作循环就会把滚道磨出凹痕，直接导致运动卡滞。轴承本身的外径是15mm，安装座的孔公差要选H7，过盈量太大的话会挤压外圈导致内部滚道变形，预紧力异常升高，走起来阻力陡增；间隙太大的话会出现径向窜动，重复定位精度直接掉档。轴承的轴向总长度是20mm，设计安装座的时候要给两端的卡簧或者端盖留出足够的固定空间，不能让轴承在安装孔里出现轴向窜动，不然往复运动时会产生冲击噪音，还会加速保持架的磨损。

从结构设计逻辑来看，这类线性滚珠轴承的外圈一般采用轴承钢整体淬火加工，保证足够的刚性和耐磨性，内部的保持架用尼龙或者铜合金制作，用来均匀分隔每一颗钢球，避免滚珠之间直接接触摩擦，同时引导滚珠在循环回路里顺畅滚动。两端的密封件是接触式橡胶密封圈，能阻挡外界的粉尘、切屑进入轴承内部，毕竟这类轴承最怕硬质颗粒进入滚道，一旦卡进滚珠和滚道之间，很快就会出现点蚀剥落。和同尺寸的铜套、工程塑料导套比，它的优势非常明显：运动阻力小，启动时没有静摩擦导致的迟滞，适合需要频繁换向、低速精确定位的场景；互换性强，所有LM8UU规格的安装尺寸都是统一标准，设备维护时直接替换就行，不用重新加工安装位；承载能力比同尺寸的滑动导套更稳定，径向额定动载能满足大部分小型自动化设备的负载需求，只要不是偏载特别严重的工况，使用寿命都能达到设计预期。

实际应用场景里，我在做桌面型点胶机的Z轴导向时，就常用两个LM8UU轴承同轴布置，搭配8mm镀铬光轴，带动点胶阀做上下往复运动，重复定位精度能控制在0.02mm以内，完全满足点胶工艺的精度要求。还有小型皮带输送机的张紧导向结构、检测设备的探针升降机构、自动化生产线的小型推料滑台，都能看到这个规格轴承的身影。设计的时候还要注意，这类轴承不能承受太大的扭矩，也不能在径向载荷严重偏载的情况下使用，如果工况有较大的倾覆力矩，就要考虑加长型的线性轴承，或者搭配双轴平行导向的结构，分散单个轴承的受力。另外润滑维护也很关键，出厂时轴承内部一般填注了锂基润滑脂，正常使用情况下每隔半年补充一次润滑脂就行，不要用粘度太高的润滑油，不然会增大滚珠循环的阻力，反而影响运动顺畅度。

很多新手建模的时候容易忽略轴承内部的滚珠循环结构，其实做三维建模时，要准确还原保持架的回珠槽弧度，这个弧度直接决定了滚珠从承载区进入回流区的顺畅度，要是槽的曲率设计不合理，滚珠运动时就会产生卡滞，运行噪音也会变大。外圈的壁厚也要均匀，不然热处理的时候容易出现变形，导致后续加工的圆度超差。两端的密封槽尺寸要和密封圈匹配，过松的话密封失效，粉尘容易进去，过紧的话密封圈和光轴的摩擦阻力太大，会增大整个运动副的驱动力损耗。
