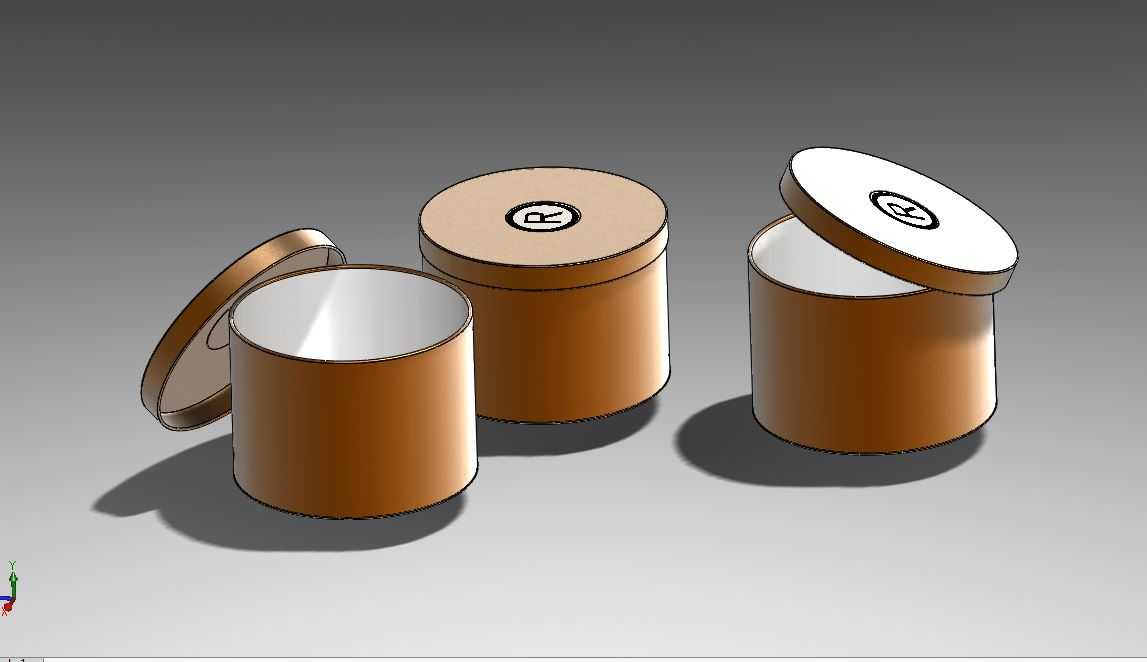

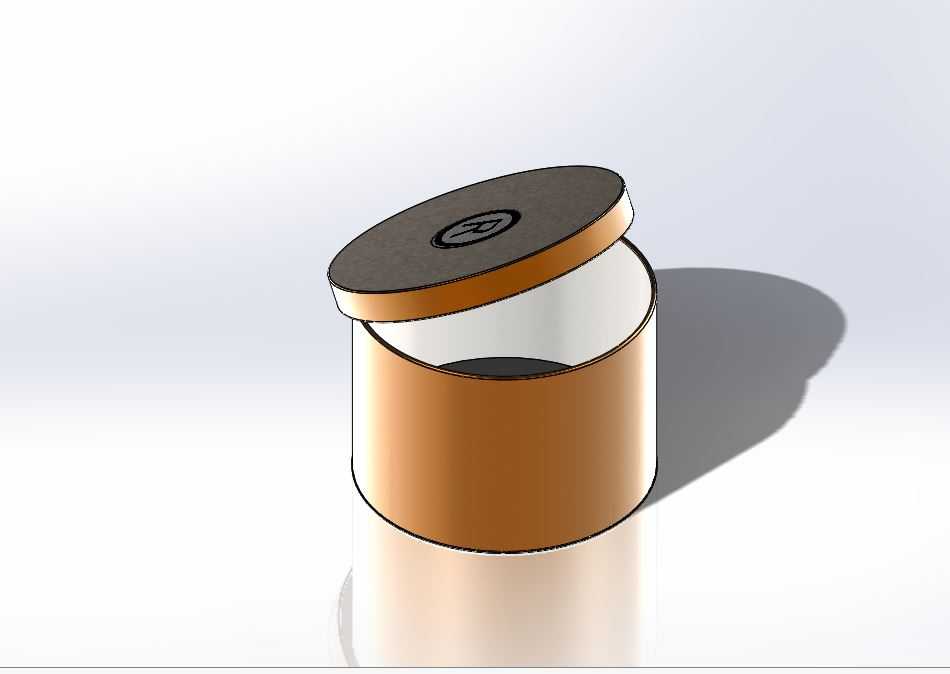

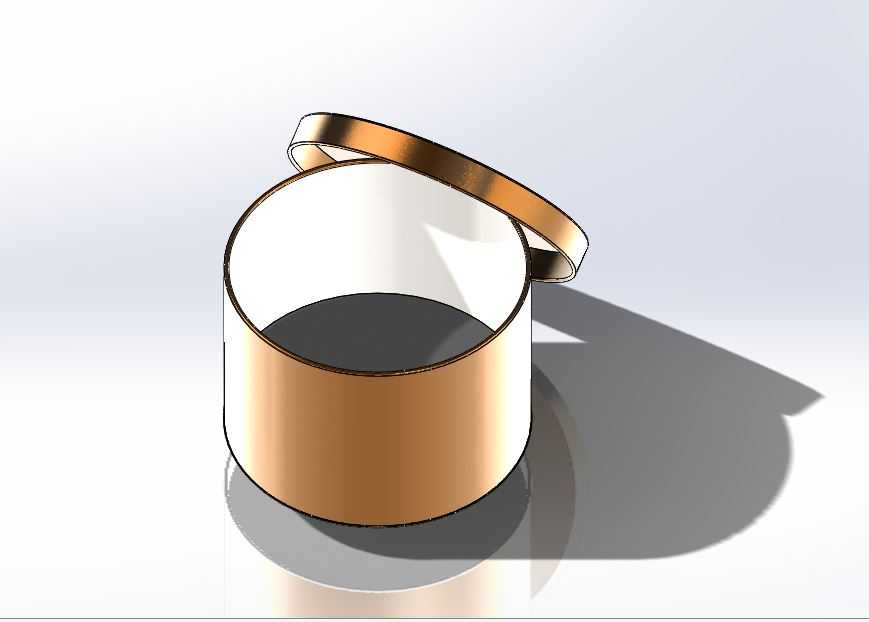

带盖圆形圆筒包装容器结构设计

日常生产场景里，这类带盖圆筒容器的应用覆盖范围极广，从小批量零配件的工位周转，到食品、日化类产品的终端外包装，再到车间零散标准件的分类收纳，都能见到这类结构的身影。做结构设计的时候，首先要考虑的是开合的便利性，盖子和筒身的配合不能过紧，不然日常取用内部物件的时候会出现开盖费力的情况，也不能配合间隙过大，不然起不到密封防尘、防止内部物件洒落的作用。从实际使用的反馈来看，这类圆筒容器的筒身采用直壁设计是性价比最高的方案，直壁结构在加工的时候不管是采用卷板成型还是注塑脱模，工艺难度都远低于带锥度或者异形曲面的结构，生产过程中的良率能得到有效控制，批量生产的时候单件成本可以压到很低的水平。筒身和盖子的配合位置，要做一圈限位止口，止口的高度不需要太高，一般控制在3到5毫米就足够，既能保证盖子扣合之后不会出现横向窜动，也不会因为止口过长导致盖子扣合不到位。盖子顶面做了微凸的弧面设计，不要小看这个微小的弧度，一方面多个容器堆叠放置的时候，弧面可以分散上层容器的压力，避免盖子受压出现凹陷变形，另一方面弧面结构比纯平面的结构抗冲击性能更好，日常搬运过程中如果出现轻微磕碰，不容易出现开裂或者凹陷的问题。筒身的壁厚设计要结合使用场景调整，如果是用来装重量较大的金属零配件，壁厚可以适当加厚，底部位置做一圈加强筋，避免装重物之后底部鼓胀变形；如果是用来装轻量化的包装类物件，壁厚可以做薄，减少材料消耗降低成本。安装和摆放的边界上，这类圆筒容器因为是圆形结构，摆放的时候不需要刻意对齐角度，相比方形收纳盒，圆形结构在工位上摆放的时候更灵活，哪怕周转过程中出现轻微转动，也不会影响相邻物件的摆放，不会出现方形结构边角卡滞的问题。盖子和筒身的边缘位置都做了卷边处理，没有尖锐的毛边，日常拿取的时候不会划伤操作人员的手部，这一点在车间周转使用的时候尤其重要，一线操作人员每天拿取的频次很高，如果边缘有锐边，很容易出现工伤隐患。从结构建模的角度来说，这类容器的建模逻辑并不复杂，先绘制筒身的回转截面，通过回转命令生成主体结构，之后单独绘制盖子的截面，同样通过回转生成盖体，之后在配合位置做止口的切除或者凸台特征，最后给边缘添加圆角特征就可以完成整体建模。需要注意的是，建模的时候要提前预留加工或者成型的公差，不同的成型工艺公差范围不一样，如果是金属卷制的筒身，直径方向的公差要适当放大，如果是注塑成型的结构，要考虑塑料的收缩率，避免成型之后盖子和筒身配合出现过松或者过紧的问题。实际使用过程中，这类圆筒容器还可以根据需求在侧面加装卡扣或者提手结构，如果是需要频繁开合周转的场景，可以在盖子和筒身之间加装简易的塑料卡扣，防止搬运过程中盖子脱落；如果是需要经常移动的场景，可以在筒身侧面做内凹的提手位，方便操作人员抓握搬运。另外，这类圆形结构的容器在清洗的时候也比方形结构更方便，内壁没有直角死角，不管是盛装食品之后的清洗，还是车间用来装零配件之后的清洁，都可以很轻松的把内壁的残留污渍清理干净，不会在边角位置积存污垢。做结构设计的时候还要考虑堆叠的兼容性，盖子顶面的微凸弧度要和筒身底部的内凹尺寸匹配，这样多个同规格的容器堆叠的时候，上层容器的底部可以刚好卡入下层盖子的定位位置，堆叠摆放的时候不会出现滑落的问题，仓储的时候可以有效利用垂直空间，减少仓储占地面积。如果是用来做产品外包装使用，盖子顶面的平整区域还可以预留标签粘贴位，不需要额外做复杂的标识结构，直接粘贴产品标签就可以完成标识，适配不同产品的标识需求，不需要针对不同产品重新开模或者调整结构，通用性极强。
