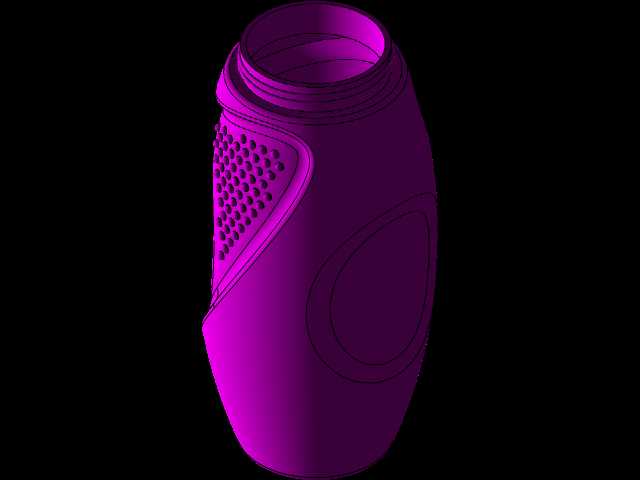

带防滑纹理的便携密封瓶身结构设计

　　日常消费类包装容器的结构设计，往往需要在外观辨识度、握持手感、密封可靠性、生产工艺适配性之间找到平衡，这款瓶身结构的设计过程，正是围绕这些实际使用需求逐步推导完成的。从实际应用场景来看，这类瓶身结构多用于便携洗护用品、运动补水容器、分装式食品包装等领域，需要满足用户单手握持携带、反复开合使用、内容物不易渗漏的核心需求，同时还要兼顾终端产品的外观差异化，在同类货架产品中形成视觉识别点。设计初期首先明确了握持边界的尺寸约束，瓶身最大直径控制在72mm，适配成年用户单手握持的掌宽范围，整体高度控制在160mm，装满内容物后的总重量不超过450g，避免长时间握持产生的负重疲劳。瓶口位置采用多圈梯形螺纹结构，螺纹导程设定为4mm，

　　配合标准密封圈安装槽，可实现3圈旋合即可达到密封要求，既保证了开合操作的便捷性，又能满足日常携带过程中倒置、晃动状态下无渗漏的使用要求，螺纹收尾处做了平滑过渡处理，避免注塑生产过程中出现粘模、飞边等工艺缺陷。瓶身中部的防滑纹理区域是整个设计的功能核心，该区域对应握持时手指与掌心的主要接触位置，采用内凹式点阵颗粒结构，颗粒凸起高度控制在1.2mm，颗粒间距3mm，既能够在手部沾水、沾有洗护泡沫的状态下提供足够的摩擦阻力，防止瓶身滑脱，又不会因为凸起过高导致清洁时残留污渍，同时点阵纹理的边界采用流畅的曲面过渡，与瓶身整体的流线型造型融为一体，不会产生突兀的割裂感。瓶身另一侧的椭圆形内凹区域，主要用于粘贴产品信息标签，内凹深度0.5mm，

　　标签粘贴后边缘不会因为日常摩擦出现起翘、脱落的问题，同时该内凹结构也在一定程度上提升了瓶身的径向结构强度，减少装满内容物后受挤压产生的形变量。整个瓶身的曲面造型采用连续G2曲率过渡，没有尖锐的棱角结构，一方面能够降低注塑生产时的应力集中问题，提升成品率，另一方面也能避免用户使用过程中被棱角硌伤，提升握持的舒适感。壁厚设计上采用均匀渐变的壁厚分布，主体壁厚控制在2mm，瓶口螺纹区域壁厚加厚至2.8mm，保证螺纹连接的结构强度，瓶底位置做了3mm高度的内凹底脚结构，放置时能够保证瓶身直立的稳定性，即使放置平面存在轻微不平整，也不会出现晃动歪斜的问题。在建模过程中，优先采用曲面放样、边界混合的方式构建整体曲面轮廓，

　　再通过加厚命令生成实体结构，防滑纹理区域采用阵列特征配合曲面投影的方式生成，保证所有颗粒的凸起高度与曲面法向保持一致，避免出现纹理深浅不一的问题。结构验证阶段，重点模拟了1.2米高度自由跌落的受力情况，对瓶身应力集中的位置做了局部圆角优化，保证跌落时不会出现开裂破损；同时模拟了反复旋合瓶盖1000次后的螺纹磨损情况，确认螺纹牙型的厚度参数能够满足长期反复使用的寿命要求。这类瓶身结构的设计，没有追求过于复杂的异形结构，所有造型特征都对应明确的功能需求，既能够适配常规的注塑吹塑生产工艺，不需要额外开发复杂的模具结构，控制了量产的成本，又能在外观上形成足够的差异化，同时充分考虑了用户实际使用过程中的各类细节需求，从握持防滑、密封可靠、标签固定到放置稳定，每个结构点都有对应的实际使用场景支撑，避免了为造型而造型的无效设计。
