内燃机活塞连杆组高精度结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:329697
  • 内燃机活塞连杆组高精度结构设计
  • 内燃机活塞连杆组高精度结构设计
  • 内燃机活塞连杆组高精度结构设计
  • 内燃机活塞连杆组高精度结构设计
  • 内燃机活塞连杆组高精度结构设计
  • 内燃机活塞连杆组高精度结构设计

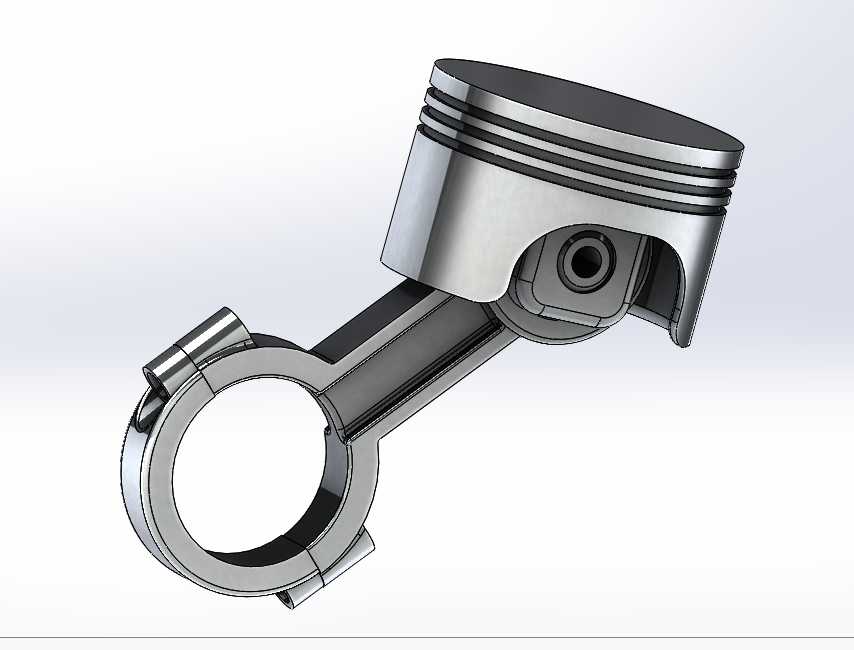

往复式内燃机的核心运动转换部件中,活塞连杆组直接承担着燃烧压力传递、运动形式转换的关键职能,这套结构的设计合理性直接决定了动力输出效率、运转可靠性与整机NVH表现。从实际装机场景来看,这套结构广泛适配小排量四冲程汽油机,常见于家用乘用车辆、小型通用动力机组、便携发电设备的动力单元中,需要在高温、高压、高交变载荷的持续工况下保持稳定工作状态。

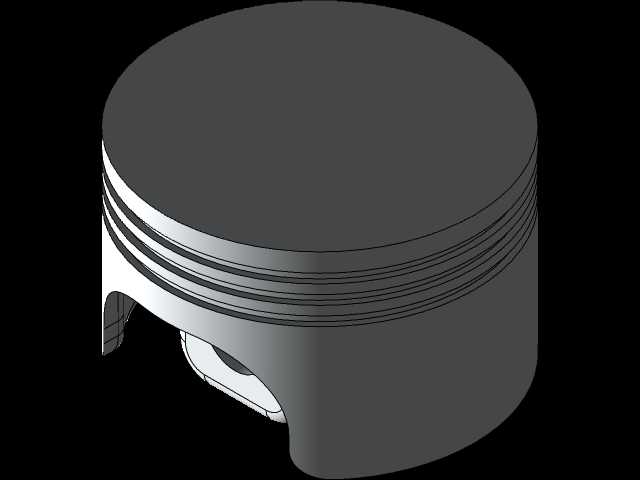

从功能特性层面拆解,活塞头部的三道环槽结构分别对应气环与油环的安装位,上方两道气环负责密封燃烧室高压燃气,避免做功行程的压力泄漏导致动力损失,最下方的油环则负责刮除缸壁多余润滑油,防止机油窜入燃烧室造成异常烧损。活塞顶部的凹坑造型匹配对应机型的燃烧室设计,直接影响缸内混合气涡流形成与燃烧效率,裙部的型线设计采用中凸变椭圆结构,可在热态工况下补偿活塞受热膨胀量,避免冷态敲缸与热态拉缸问题。活塞销孔采用浮动式设计,配套的活塞销可在销孔与连杆小头衬套间自由转动,保证载荷均匀分布,减少局部偏磨风险。

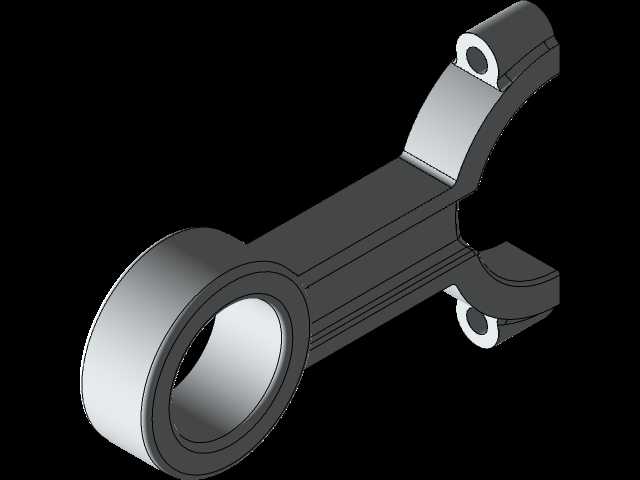

连杆部分采用分体式大头设计,配套连杆螺栓实现与曲轴曲柄销的紧固连接,杆身采用工字形截面,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量,减少曲轴运转过程中的惯性载荷。连杆大头的轴瓦安装位有严格的同轴度要求,与小头衬套孔的平行度公差需控制在微米级,避免运转过程中出现偏载导致的轴瓦异常磨损、活塞偏磨缸壁等故障。

设计过程中需要重点匹配的安装边界包括:活塞外径需与对应缸径的气缸套保持合理配合间隙,常温下的间隙值需根据活塞材料的热膨胀系数精确计算,兼顾冷启动密封性与热态膨胀余量;连杆大小头中心距直接决定活塞行程,需与曲轴曲柄半径严格匹配,保证活塞运行到上止点时的余隙高度符合设计要求,避免碰撞气门或气缸盖;活塞销的直径与长度需同时匹配活塞销孔间距与连杆小头宽度,保证轴向定位可靠,不会出现轴向窜动刮伤缸壁的问题。

实际建模过程中,需要重点还原的细节包括活塞环槽的卸荷槽结构、连杆大头的定位止口、连杆螺栓的过盈安装位、活塞内部的加强筋结构,这些细节直接影响后续有限元分析的载荷计算准确性,也能为后续的工程出图、工艺编制提供准确的三维依据。对于结构设计从业者而言,这套模型可作为曲柄连杆机构设计的参考样本,通过拆解各部件的配合关系,理解往复运动部件的设计逻辑,掌握热态变形补偿、交变载荷优化、运动干涉校核的实际设计方法,也可用于教学演示中讲解内燃机工作原理,直观展示进气、压缩、做功、排气四个行程中活塞连杆组的运动状态。
