铝挤导轨配套3D打印滑块结构设计

　　在桌面级自动化工位、小型检测设备、DIY数控作业台这类对安装空间、改造成本敏感的场景里，直线导向组件的选型往往不需要重载工业导轨的冗余性能，反而更看重适配灵活性、改造便捷性与成本可控性，这套适配2040规格铝挤压型材的滑块组件，正是瞄准这类轻载直线传动需求开发的结构方案。从实际使用场景来看，这类组件可直接卡装在标准2040铝挤导轨的槽位上，无需额外加工导轨安装基面，铝挤型材本身既是传动导向载体，也可作为设备框架的结构主梁，大幅减少设备整体的零件数量与装配工序，非常适合小批量定制设备、教学实验平台、桌面级作业装置的快速搭建。

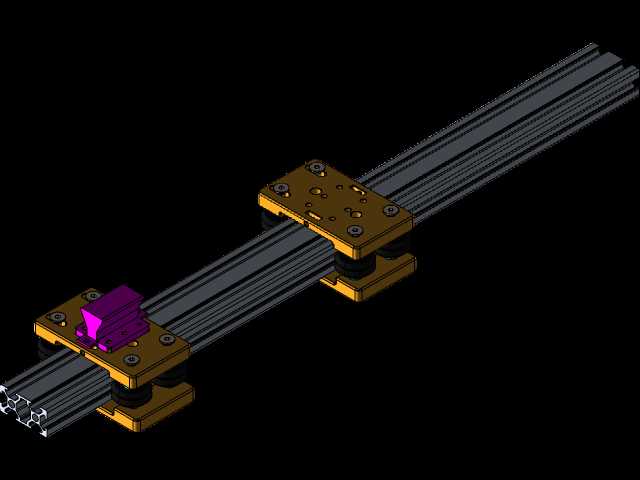

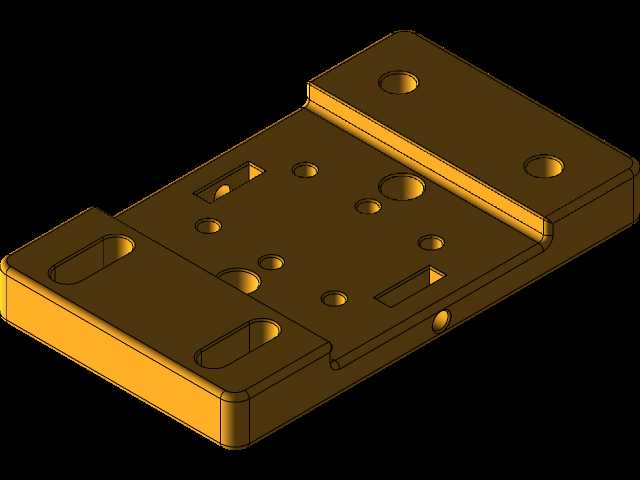

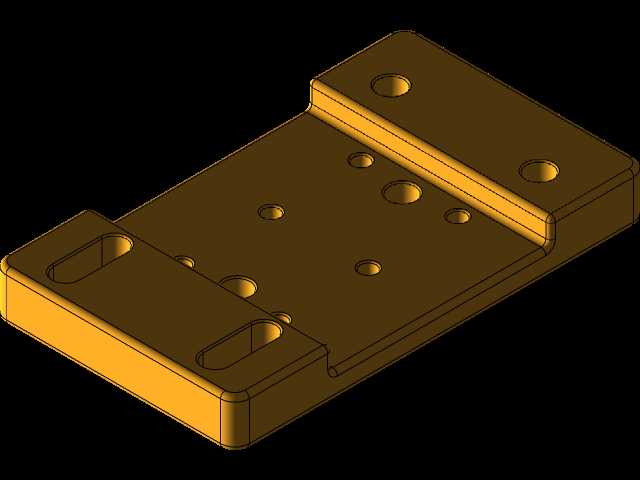

　　从功能特性上看，这套滑块采用分体式夹持结构，上下两块安装基板通过弹性支撑件连接，配合安装在基板内侧的贴合件，能够自适应补偿铝挤导轨因挤压工艺产生的微小形位公差，避免滑动过程中出现卡滞、间隙过大的问题。滑块上预留的多规格安装孔位，可直接固定执行元件、工装夹具、检测探头等负载，安装孔的位置排布兼顾了常规小型负载的安装孔距标准，无需额外加工转接板即可完成负载装配。考虑到3D打印工艺的成型特性，滑块主体结构的壁厚做了均匀化处理，避免打印过程中出现翘曲、填充不均的问题，受力集中的安装孔位置做了局部加厚，可承受轻载工况下的反复装拆与滑动载荷。

　　设计思路上，这套结构没有照搬工业直线导轨的滚珠传动结构，而是针对轻载、低速的使用场景，采用滑动摩擦的导向形式，降低对零件加工精度的要求，让使用者即便采用桌面级FDM3D打印设备，也能制作出可用的滑块零件。结构中预留的紧固件安装位，没有做固定的螺丝规格限制，实际装配时可根据手头的紧固件规格、实际负载大小灵活更换适配的螺丝或螺栓，甚至可以根据使用场景的需求，在滑块与导轨的接触面粘贴低摩擦系数的耐磨贴片，进一步降低滑动阻力、延长零件使用寿命。弹性支撑件的设计，既可以提供持续的夹持力让滑块始终贴合导轨表面，也能在滑块受到轻微侧向冲击时起到缓冲作用，避免刚性结构出现断裂损坏。

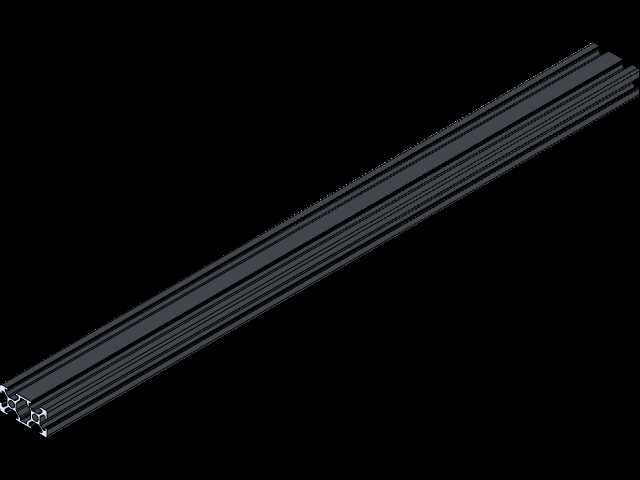

　　从安装边界与尺寸适配来看，这套滑块完全适配截面尺寸为40mm×20mm的标准铝挤压导轨，导轨的槽口尺寸符合通用工业铝型材的槽宽标准，滑块整体宽度与铝型材宽度保持一致，不会在导轨侧面形成突出结构，方便多套滑块在同一段导轨上并行安装，也便于在导轨周边布置其他管线、元件。滑块的总高度控制在较低范围，能降低负载的安装重心，提升直线运动过程中的稳定性，滑块两端没有突出的限位结构，使用者可根据实际行程需求，在导轨任意位置加装限位块、行程开关等元件，不会与滑块本体产生干涉。需要注意的是，这套滑块结构针对的是轻载低速场景，滑动速度建议控制在1m/s以内，侧向负载不宜过大，若需要更大的负载能力，可将滑块主体的打印材料更换为高强度工程塑料，或是在夹持接触面镶嵌金属耐磨片，进一步提升结构的承载能力与使用寿命。在实际装配过程中，不需要复杂的专用工装，只需将上下基板对准导轨槽位，穿入紧固件调整好夹持预紧力，即可实现顺畅的直线滑动，预紧力的调整可通过螺丝的拧入深度控制，既可以调整为无间隙的滑动配合，也可以根据需求保留微小间隙实现更顺滑的滑动手感，适配不同使用场景的导向需求。
