8bar微型气动夹持气缸结构设计

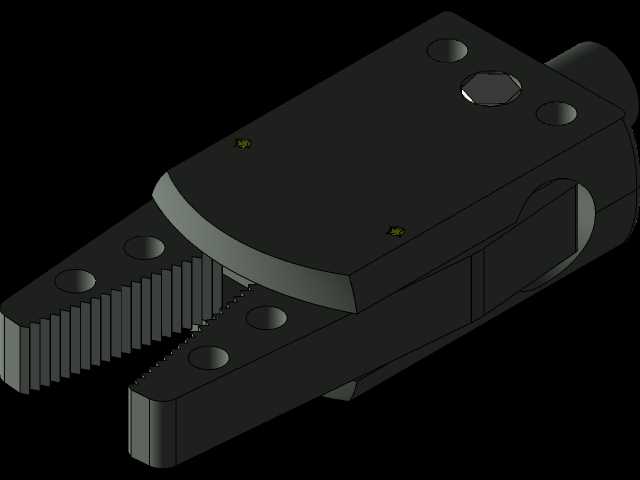

　　这款微型气动夹持气缸的额定工作压力为8bar，整体采用紧凑化的钳式结构设计，在小空间自动化作业场景中有着极高的适配性，常见于3C电子元器件装配、小型零件检测分拣、精密注塑件取料这类对执行机构安装空间有严格限制的工位。从结构布局来看，夹爪的开合动作由气缸内置活塞驱动，通过内部的传动结构将活塞的直线往复运动转化为两个钳体的绕轴摆动，实现对工件的夹紧与松开动作，钳口位置加工有细密的齿形结构，能够在夹持表面硬度适中的小型工件时提供足够的摩擦力，避免工件在移位过程中出现滑脱、偏移的问题，同时齿形的排布经过受力优化，不会在常规夹持力下对工件表面造成过度压痕，适配多数表面质量要求较高的小型零件搬运作业。

　　设计过程中优先考虑了安装边界的适配性，整体主体结构采用方正的块式布局，顶面预留了多个内六角安装孔位，既可以通过顶面孔直接将夹持气缸固定在自动化模组的滑台、机械手末端法兰上，也可以配合侧装支架完成侧向安装，能够适配不同走料方向的工位布局，不需要额外设计复杂的转接件就能完成装配。夹爪的开合行程经过精准匹配，在8bar额定工作压力下能够提供稳定的夹持力，针对直径或宽度在夹持行程范围内的小型轴类、块类零件都能实现稳定夹持，不会因为气压的小幅波动出现夹持力不足的问题。气缸本体的进出气接口布置在尾端位置，在安装后气管走线不会干涉夹爪的开合动作，也不会和周边的工装、输送结构产生剐蹭，减少设备运行过程中的气管损耗故障。

　　从结构细节来看，两个钳体的铰接位置采用了耐磨的销轴连接，配合本体上的高精度轴孔配合，在长期往复开合动作下能够保持极小的配合间隙，保证夹持位置的重复精度，满足自动化生产中对工件取放位置一致性的要求。钳体与本体之间的限位结构做了硬限位设计，当夹爪开合到极限位置时会通过本体的贴合面实现位置限定，避免活塞行程超限导致内部密封件的异常磨损，延长元件的使用寿命。整体外形没有多余的外凸结构，所有棱角位置都做了小倒角处理，既避免安装过程中划伤操作人员，也减少了设备运行过程中和周边结构发生磕碰卡滞的概率。

　　在实际选型适配过程中，这类微型夹持气缸不需要额外搭配复杂的控制元件，只需要通过常规的两位五通电磁阀就能完成开合动作的控制，配合调速接头可以灵活调整夹爪的开合速度，避免开合速度过快导致工件被弹飞、或者夹爪撞击工件造成损伤的问题。针对洁净度要求较高的作业场景，这种封闭式的本体结构也能减少内部润滑脂的外泄，适配部分无尘车间的使用要求。和同规格的电动夹爪相比，这类气动夹持气缸的响应速度更快，动作频率能够满足多数高速分拣、装配工位的节拍要求，同时整体重量更轻，安装在小型机械手末端时不会对末端负载造成过大的负担，能够有效提升小型自动化设备的运行稳定性。

　　建模过程中对所有的配合尺寸都做了公差匹配，铰接孔的位置度、安装孔的孔距都按照实际加工的公差要求进行了标注还原，钳口的齿形尺寸、深度也完全按照实际产品的参数进行建模，能够直接用于自动化工位的布局干涉检查、夹持动作模拟，也可以作为非标工装设计时的选型参考模型，帮助设计人员在方案阶段就确认安装空间是否充足、夹持行程是否匹配目标工件的尺寸，减少后续实物安装调试阶段的改造成本。
