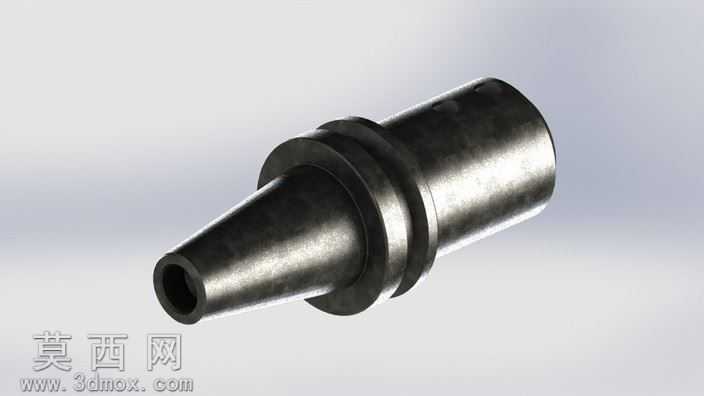

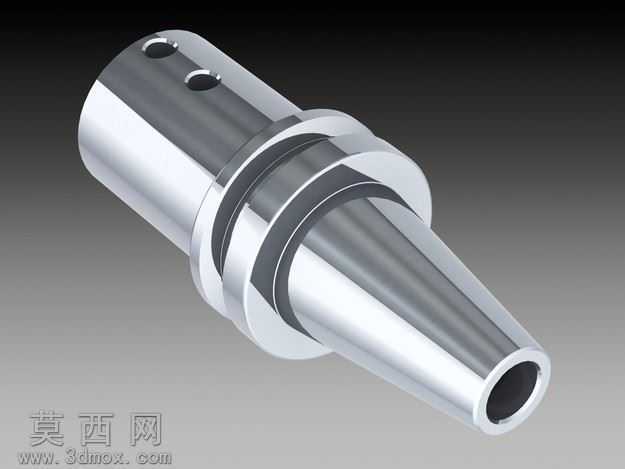

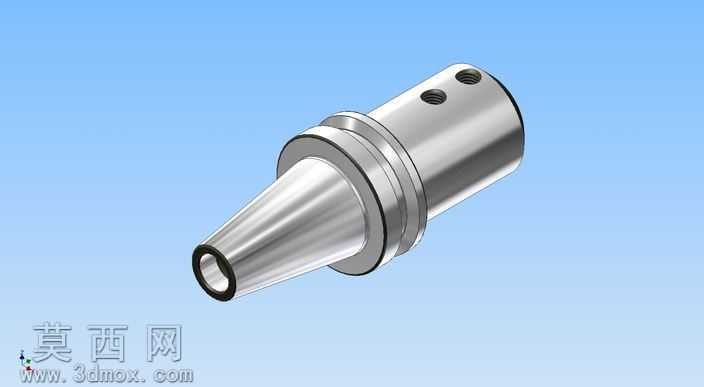

本模型为韦尔登规格BT40x25侧固式数控刀柄,建模过程严格遵循数控刀柄的工业标准尺寸规范,首先以BT40锥度基准为核心搭建基础轮廓,7:24的锥面参数完全匹配加工中心主轴的装夹公差要求,保证锥面与主轴贴合时的同轴度精度。建模阶段先绘制锥柄段的旋转截面草图,通过旋转凸台命令生成锥柄主体,随后依次构建法兰定位段、直筒装刀段的实体结构,在直筒段对应位置精准绘制侧固螺钉的安装孔特征,孔位的深度、螺纹参数完全符合侧固式刀柄的装夹受力要求,保证刀具装入后可通过侧固螺钉实现锁紧,避免高速切削时刀具出现打滑移位。模型的细节处理上,对锥柄与法兰的过渡圆角、法兰端面的定位环结构、装刀孔的内孔倒角都做了精细化还原,所有棱边的倒角参数都参考实际加工的工艺要求设置,避免出现应力集中的尖锐结构。材质渲染阶段,为模型赋予硬质合金结构钢的金属材质,调整材质的粗糙度、金属度参数还原刀柄表面精磨后的金属光泽,对锥面部分做了细微的磨砂质感处理,模拟实际刀柄锥面的磨削加工纹理,直筒段与法兰部分则设置为亮面金属质感,区分不同加工面的表面处理效果。结构设计上充分考虑刀柄的动平衡性能,整体结构为轴对称回转体,侧固螺钉的安装位置做了对称配重考量,保证刀柄在高转速运转时的稳定性,装刀孔的内径公差按照h6级精度设置,与标准直径25mm的刀具柄部实现精准配合,法兰段的厚度、外径尺寸完全匹配BT40刀柄的标准规格,可适配各类主流加工中心的主轴装夹需求。建模过程中对各段的同轴度做了装配校验,确保锥柄轴线与装刀孔轴线的重合度符合数控加工的精度要求,避免出现刀具装夹后偏摆的问题,模型的所有特征都保留了参数化建模的可编辑性,可根据实际使用需求调整尺寸参数衍生不同规格的同系列刀柄产品。
- 全部评论(0)
- 模板大小 1.9 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor,STEP/IGES,效果图,SolidWorks,STL,
- 软件分类 通用五金配件
