适配特定电机与液压泵的焊接钢安装支架

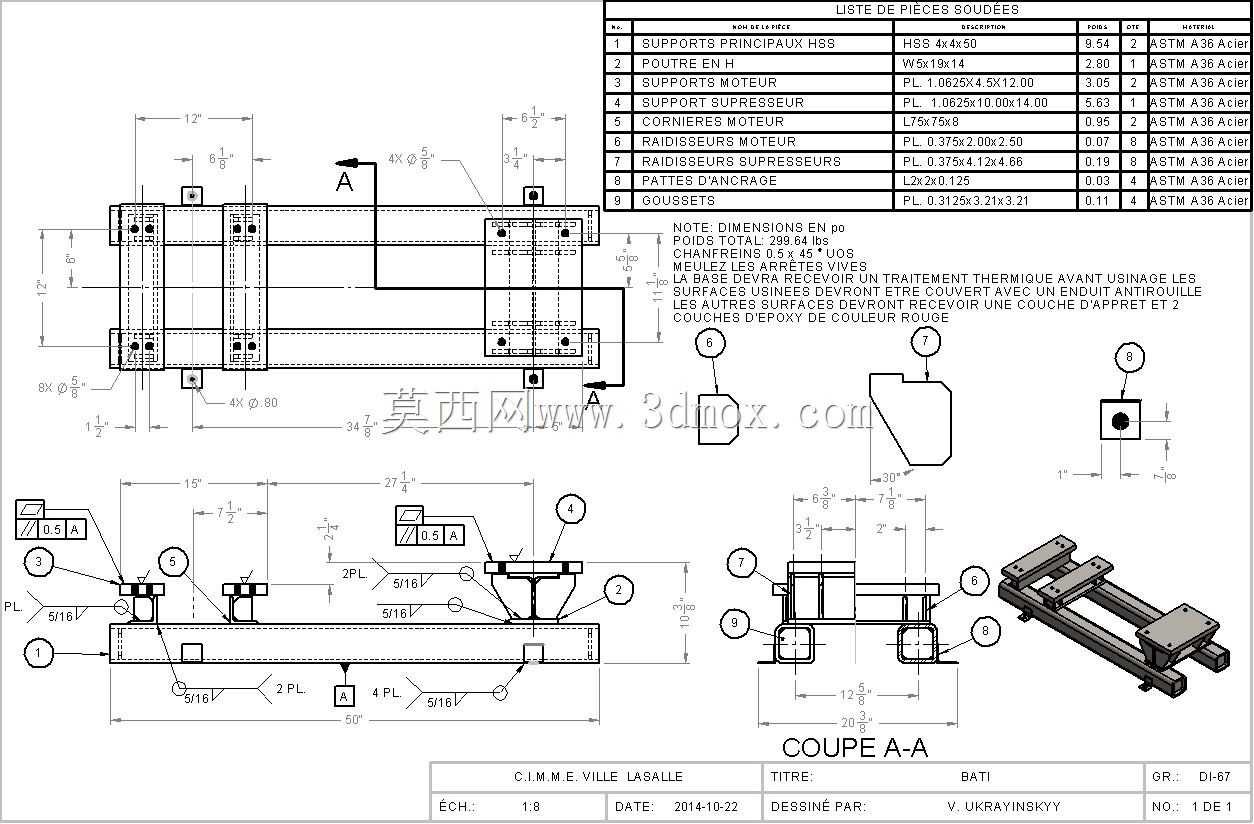

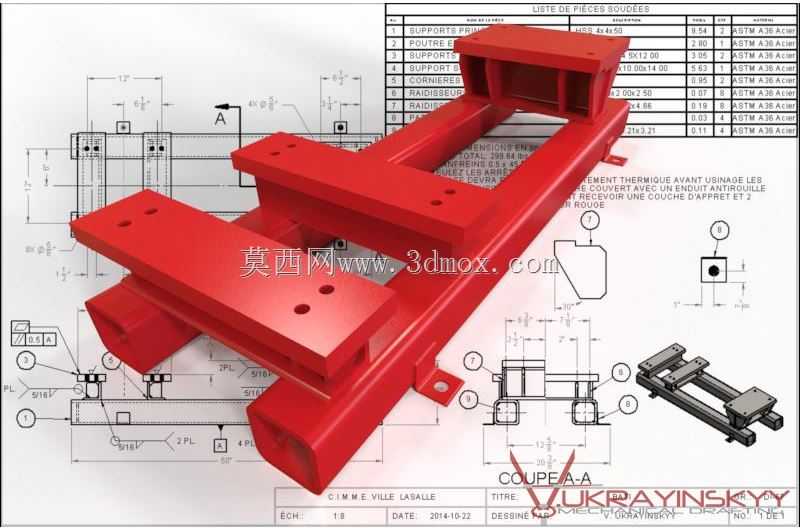

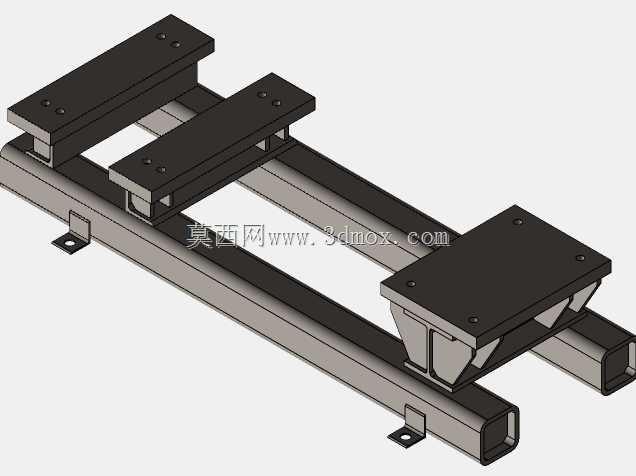

在工业液压动力单元、小型工业泵站的现场搭建场景里，电机与液压泵的安装同轴度、支撑刚性直接决定整套动力系统的运行寿命与振动水平，这类安装支架作为连接动力元件与底座基础的核心承载构件，其结构设计合理性往往是现场调试阶段最容易被忽略却影响深远的环节。这款焊接钢结构支架，核心适配324-6T型号Baldor电机与PVB45系列液压泵的配套安装，整体采用标准型钢下料后组焊成型，所有承载焊缝均为连续角焊缝，焊后可通过二次机加工对安装面进行精度修正，抵消焊接变形带来的平面度误差，保证电机与泵安装后的轴系对中精度。从结构布局来看，支架采用双纵梁加横向安装托板的框架式结构，纵向主梁为槽型截面型钢，承担整套动力组件的纵向载荷与运行时的倾覆力矩，横向布置的三块安装托板分别对应电机前端固定位、电机与泵的连接过渡位、泵体尾端支撑位，每个托板上均预制了对应安装孔位，孔位间距严格匹配两款设备的原厂安装尺寸，无需现场二次打孔即可完成定位装配。安装边界方面，支架底部预留了与基础槽钢或预埋钢板连接的固定孔，可通过螺栓直接固定在混凝土基础或者设备撬装底座上，整体宽度控制在常规泵站撬座的宽度范围内，纵向长度刚好覆盖电机与泵连接后的总轴向尺寸，不会出现额外的空间冗余，也不会因为尺寸不足导致设备端部悬空。设计过程中优先考虑了焊接工艺的可行性，所有组焊位置均预留了足够的焊枪操作空间，不存在封闭焊缝无法施焊的结构死角，型钢下料时统一采用等离子切割或锯床下料，保证切口平整度，减少焊前修磨的工作量。实际使用场景中，这类支架常应用于小型液压站、工业设备液压动力配套单元、机床辅助液压系统的搭建，相比铸铁一体成型的支架，焊接钢支架的生产周期更短，可根据现场实际安装需求灵活调整局部尺寸，在小批量定制化的泵站搭建场景中适配性更强。支架的承载能力经过核算，完全覆盖两款适配设备的总重量，同时预留了足够的安全余量，可承受电机启动瞬间的冲击载荷以及泵体运行时的周期性振动，避免长期运行后出现支架焊缝开裂、安装面变形的问题。结构上的开放式设计也为后期设备维护留出了操作空间，电机接线、泵体油口连接、联轴器调整等操作都可以在不拆卸支架的情况下完成，日常巡检时也能直观观察到所有连接螺栓的紧固状态，不存在结构遮挡导致的检查盲区。针对焊接变形的控制，设计时明确了焊后需要对三个安装托板的上平面进行铣削加工，保证各安装面的平面度公差在0.1mm以内，同时各安装面之间的平行度、与支架底面的垂直度都满足传动设备安装的通用精度要求，从基础构件层面减少轴系不对中带来的轴承磨损、密封泄漏、异常振动等常见故障。
