哈雷摩托小方坯双摇臂阀盖结构设计

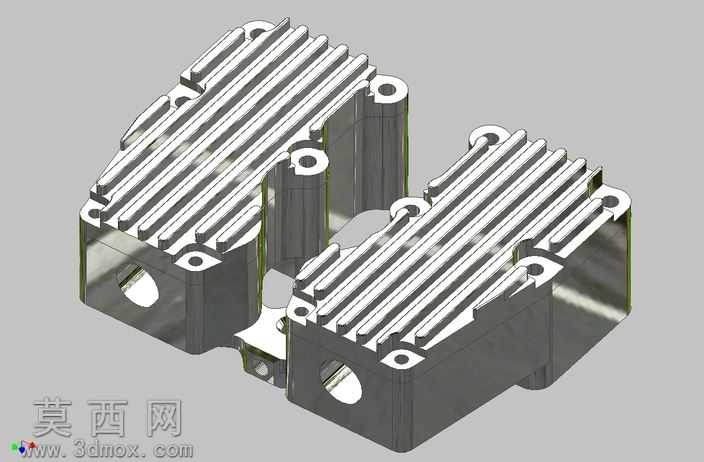

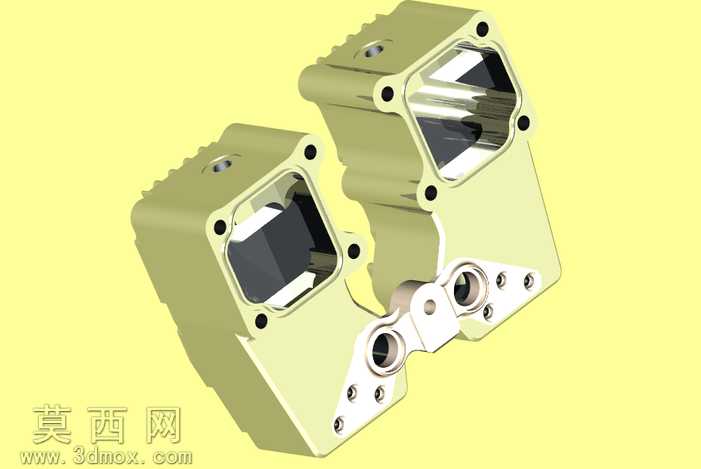

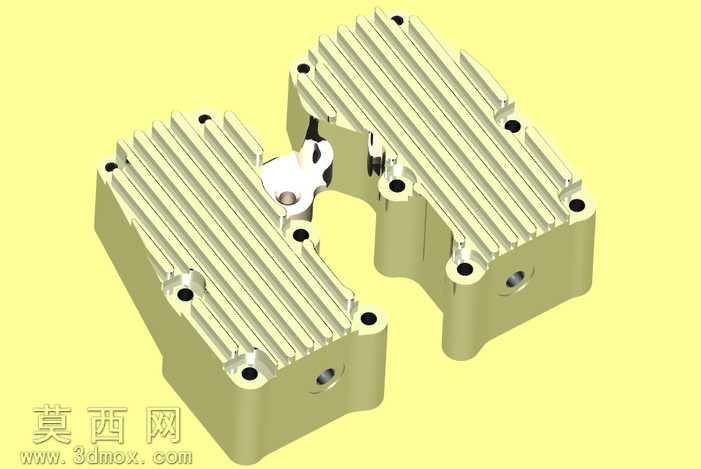

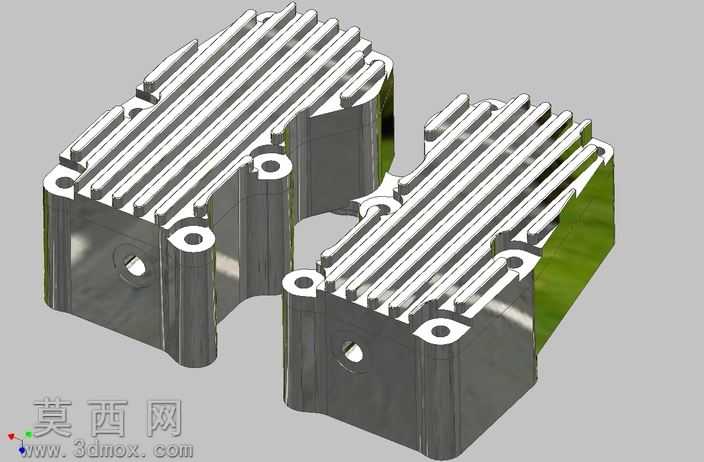

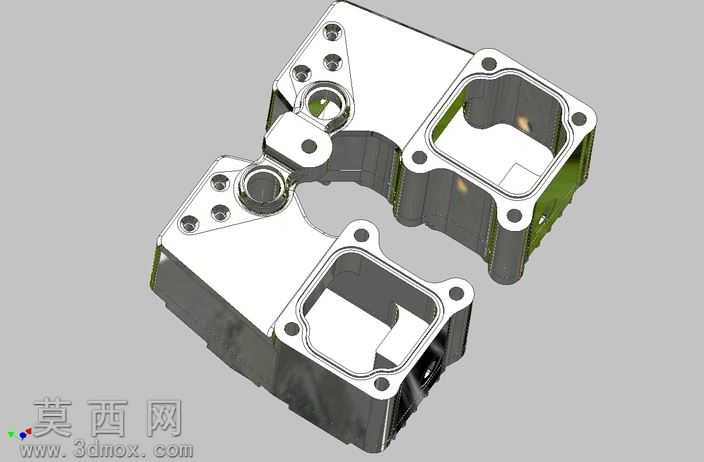

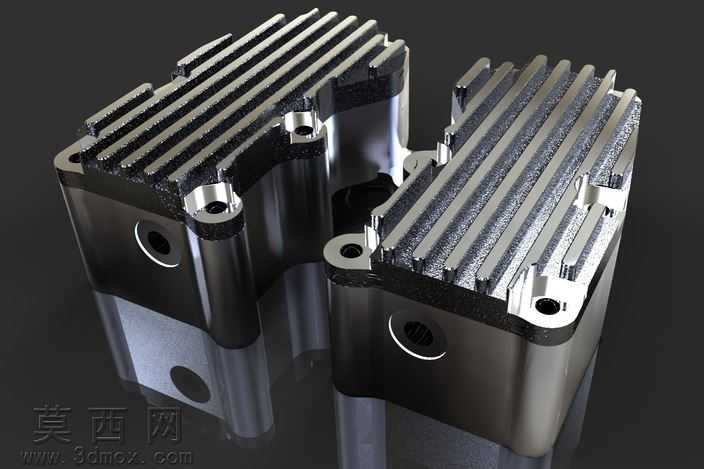

本作品为哈雷Shovelhead机型配套的小方坯阀盖三维建模成果，建模阶段以发动机配气机构的安装适配逻辑为核心依据，首先完成阀盖与缸头结合面的基准面搭建，精准定位所有螺栓安装孔的孔位坐标、孔径深度与沉台尺寸，确保安装时可实现与缸头的紧密贴合，避免出现配合间隙导致的密封失效问题。建模过程中对阀盖主体的分体式结构做了精细化处理，两个对称排布的阀盖单元各自对应一组气门摇臂的容纳腔，腔体内部的轮廓完全匹配摇臂的运动行程，预留出充足的活动空间，不会出现运动干涉问题。阀盖外表面的平行散热鳍片是建模的重点细节，每一片鳍片的厚度、间距、拔模斜度都经过参数化调整，既保证鳍片拥有足够的散热接触面积，可在发动机运行时快速导出配气机构产生的热量，也兼顾了金属加工时的工艺可行性，避免出现过薄结构导致的加工变形问题。材质渲染阶段采用铸铝金属材质，还原了铝合金构件经机加工后的金属光泽与细微表面纹理，对安装孔的倒角、结合面的铣削纹理都做了材质细节匹配，让渲染效果贴近真实机加工零件的质感。结构设计上充分考虑了方坯阀盖的强度需求，在摇臂腔的侧壁位置做了加厚处理，在鳍片与主体的衔接位置做了圆角过渡，既降低了应力集中的风险，也让整体外观更具硬朗的机械质感。整个建模过程严格遵循机械零件的设计规范，所有特征参数都可直接对接数控加工流程，能够直接用于小批量定制阀盖的生产参考，也可作为复古摩托改装领域的配件设计参考，还原Shovelhead发动机经典的外观特征同时，优化了原厂阀盖的散热性能与结构强度。
