轨道自行车轮毂星形锁紧紧固螺母结构

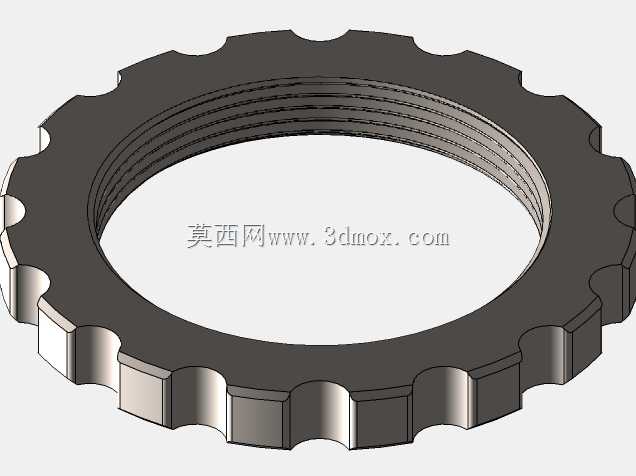

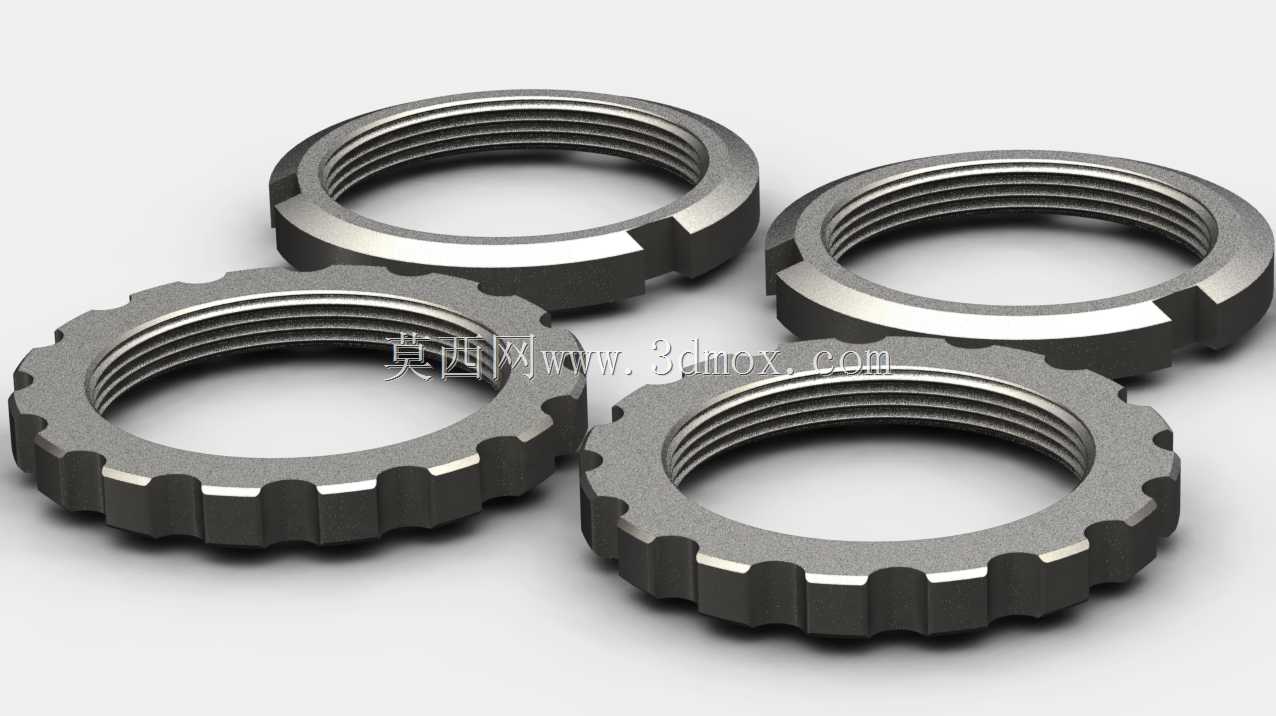

这类带星形外缘的锁紧螺母，核心应用场景集中在轨道自行车的轮毂装配环节，区别于普通民用自行车的锁紧结构，轨道自行车在竞速、场地骑行过程中，轮毂承受的交变载荷、瞬时冲击都远高于日常通勤车型，常规的六角锁紧螺母在频繁的振动下容易出现预紧力衰减，甚至松脱引发骑行安全隐患，因此这类带齿形外缘的锁紧结构，就是针对场地骑行的特殊工况做的定向设计。从实际装配用途来看，这类螺母主要承担轮毂轴端的轴向定位锁紧功能，安装时通过与轮毂轴上的外螺纹配合，将轮毂轴承、轮组辐条基座牢牢压紧在轴肩位置，避免轮组在高速过弯、急加减速过程中出现轴向窜动，保证轮组的旋转同轴度，降低骑行过程中的轮组摆动量。从功能特性上看，螺母外缘的星形齿结构并非装饰设计，一方面是为锁紧工具提供更多的受力卡位，相比普通六角螺母仅6个受力面，星形齿的多卡位设计允许在狭小的轮毂安装空间内，使用勾形扳手在多个角度完成锁紧操作，不需要预留大角度的扳手转动空间，适配轨道自行车轮毂紧凑的装配布局；另一方面，齿形结构的外缘可以配合轮毂上的防松卡槽，在螺母拧紧到额定预紧力矩后，将对应位置的齿片压入卡槽内，形成机械防松结构，相比单纯依靠螺纹摩擦力的防松方式，这种机械锁止的结构在持续振动工况下的防松可靠性提升非常明显，不会因为螺纹面的微动磨损出现预紧力下降。设计过程中，首先要匹配轮毂轴的螺纹规格，本次涉及的两个规格分别适配1.29英寸和1.32英寸的轴径，螺纹精度选用中等精度的过渡配合等级，既保证螺纹旋合的顺畅性，又避免配合间隙过大带来的松动隐患；螺母的内螺纹长度经过核算，要保证足够的螺纹旋合圈数，承受轴端的轴向载荷时不会出现螺纹滑牙，同时控制螺母的整体厚度，避免超出轮毂轴端的安装空间，干涉周边的辐条或者刹车组件。螺母的端面设计有平行的锁紧切槽，两个对称的平面可以配合勾形扳手的卡爪，在拧紧过程中传递更大的锁紧力矩，不会因为扳手打滑刮伤螺母表面。外形尺寸上，螺母的星形外圆直径要控制在轮毂安装座的沉孔范围内，保证螺母安装后不会突出安装平面，避免骑行过程中剐蹭到轨道场地的坡面或者周边组件；螺母的两个端面都做了平面度处理，安装时与轴承内圈端面、轴肩端面完全贴合，保证锁紧力均匀分布在整个接触环面上，不会因为端面倾斜导致轴承承受额外的偏载，延长轴承的使用寿命。安装边界方面，需要注意螺母拧紧时的力矩控制，过大的锁紧力矩会导致螺纹变形，甚至压伤轴承内圈的端面，过小的力矩则无法达到足够的预紧力，容易出现松动；安装前要清理螺纹表面的铁屑、油污，保证螺纹旋合时没有异物卡滞，防松卡槽的位置要与螺母的齿位对齐，锁止时要保证至少有一个齿完全卡入卡槽内，避免锁止失效。这类星形锁紧螺母的结构设计，本质是在紧凑的安装空间内，兼顾锁紧操作便利性、防松可靠性、载荷承载能力的平衡，没有多余的冗余结构，每一处外形设计都对应实际装配和使用中的具体需求，对于从事自行车结构设计、非标紧固件设计的工程师来说，这种针对特定工况做的结构优化思路，比通用标准件更有参考价值，建模过程中需要重点关注螺纹的旋合长度、星形齿的等分精度、端面的平面度公差，这些参数直接影响最终零件的装配效果和使用性能。
