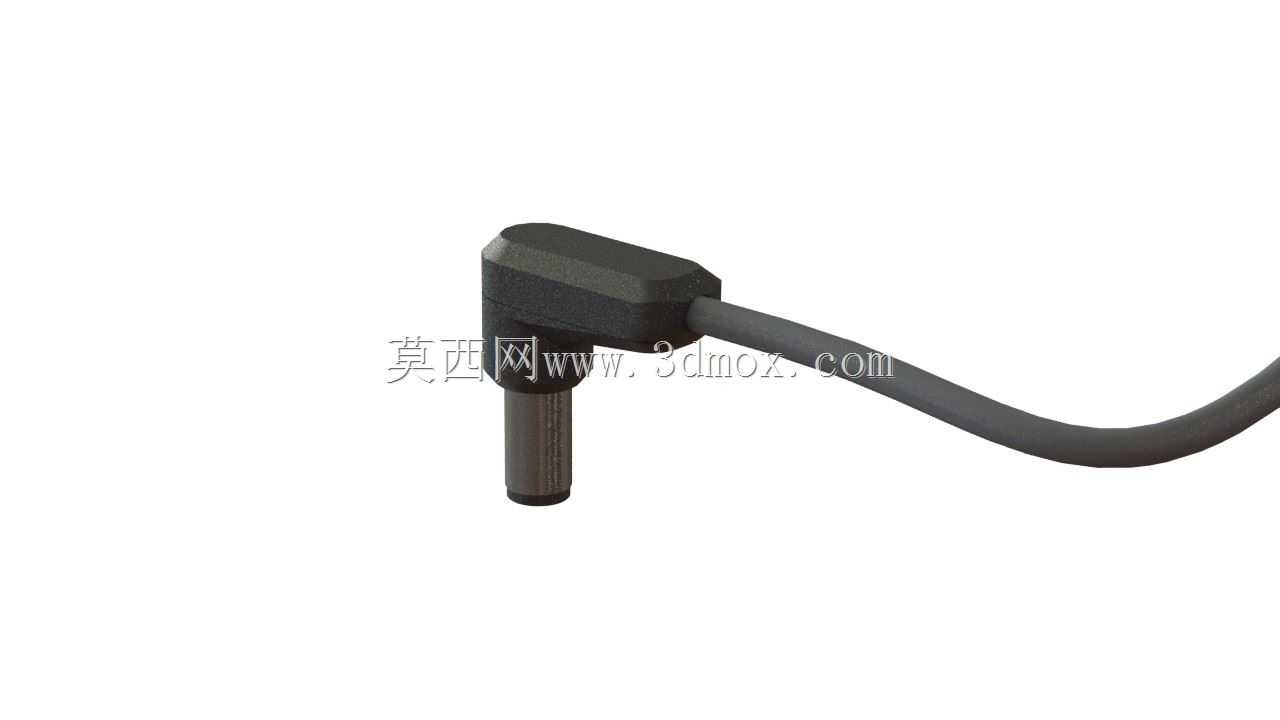

弯式带线DC电源插座外壳结构

日常做消费类电子、小型工控板卡供电接口选型的时候，经常会碰到板载DC座子容易受径向力松脱、焊盘扯掉的问题，尤其是手持检测设备、外置传感器模块这类需要频繁插拔供电线的场景，直头DC线伸出来的长度容易被剐蹭，外力直接传递到板端插座，时间长了不是接触不良就是焊盘脱落，这时候弯式出线的DC插头配套外壳就能很好解决这个受力问题。这个外壳适配的是市面上最通用的5.5mm外径的DC插头规格，内针兼容2.1mm和2.5mm两种常见尺寸，不用单独开两套模具，适配性覆盖了绝大多数低压直流供电的场景，从12V路由器、监控适配器，到24V工控传感器、小型驱动板的供电插头都能通用。做结构设计的时候，首先考虑的是出线位置的弯折应力释放，弯头部分做了大圆弧过渡，不会像直角硬转折那样，线材在根部反复弯折出现铜丝断裂的问题，外壳出线端的内孔做了多道环形防滑筋，装配的时候和线材外被紧密咬合，拉扯线材的时候外力不会直接传到内部焊盘位置，能大幅提升线材连接的抗拉力。外壳的插合端做了限位台阶，和插头本体装配之后不会出现轴向窜动，插合的时候手指捏持的位置做了细微的防滑纹理，插拔的时候不用太用力就能插到位，也不会因为手滑导致插头歪着插进去，把板端插座的内针顶弯。尺寸边界上，弯头部分的整体高度控制得很低，装在设备侧边的时候不会突出太多，不会出现设备贴墙放置的时候插头被顶住、插不到位的情况，出线方向和插头轴向呈90度，线材顺着设备外壳表面延伸，不会被外力剐蹭到。内部的腔体尺寸刚好能容纳DC插头的焊线端，预留了焊锡点的避让空间，不会出现装配的时候外壳压到焊锡点导致短路的问题，上下壳的合模位置做了定位卡扣，打胶或者超声焊接的时候不会错位，装配效率很高。实际应用里，这类带外壳的弯式DC插头除了成品适配器用，很多做设备改装、非标小设备开发的工程师也会单独采购这类外壳自己焊线，比买成品线的长度灵活度高很多，外壳的绝缘性能满足低压直流供电的安全要求，外部没有尖锐棱角，装在手持设备上也不会刮手。做三维建模的时候，重点要核对插头插合端的同轴度，还有内部腔体和插头五金件的配合间隙，间隙太小装配的时候会压坏五金件，间隙太大装好之后会晃，长期插拔容易出现接触不良；出线端的内孔尺寸要匹配常用的线材外被直径，太松线材容易拉动，太紧穿线的时候很费劲，影响装配效率。另外弯头处的壁厚要均匀，注塑的时候不会出现缩水、翘曲的问题，外表面的脱模斜度要做够，量产的时候脱模顺畅，不会出现顶白、拉伤的外观缺陷。很多新手做这类接插件外壳的时候，容易忽略焊线端的避让空间，焊完线之后外壳扣不上，要么就是硬扣上去把线芯压断，还有的没做应力释放结构，线材弯几次就断芯，这些细节在建模的时候都要提前考虑到，结合实际装配和使用的场景调整结构，做出来的零件才能满足长期使用的可靠性要求。
