撬装式工业流体过滤处理集成装置

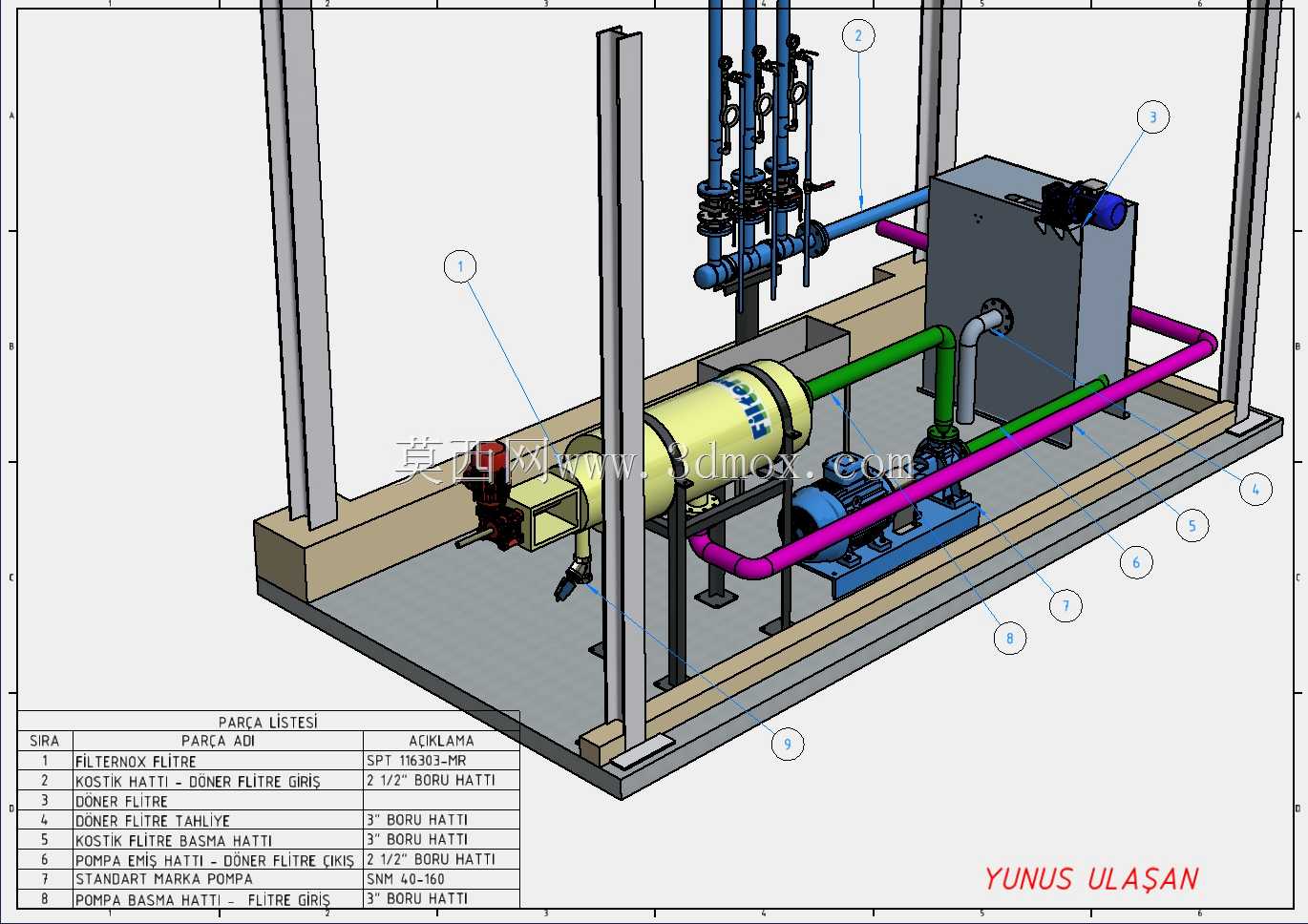

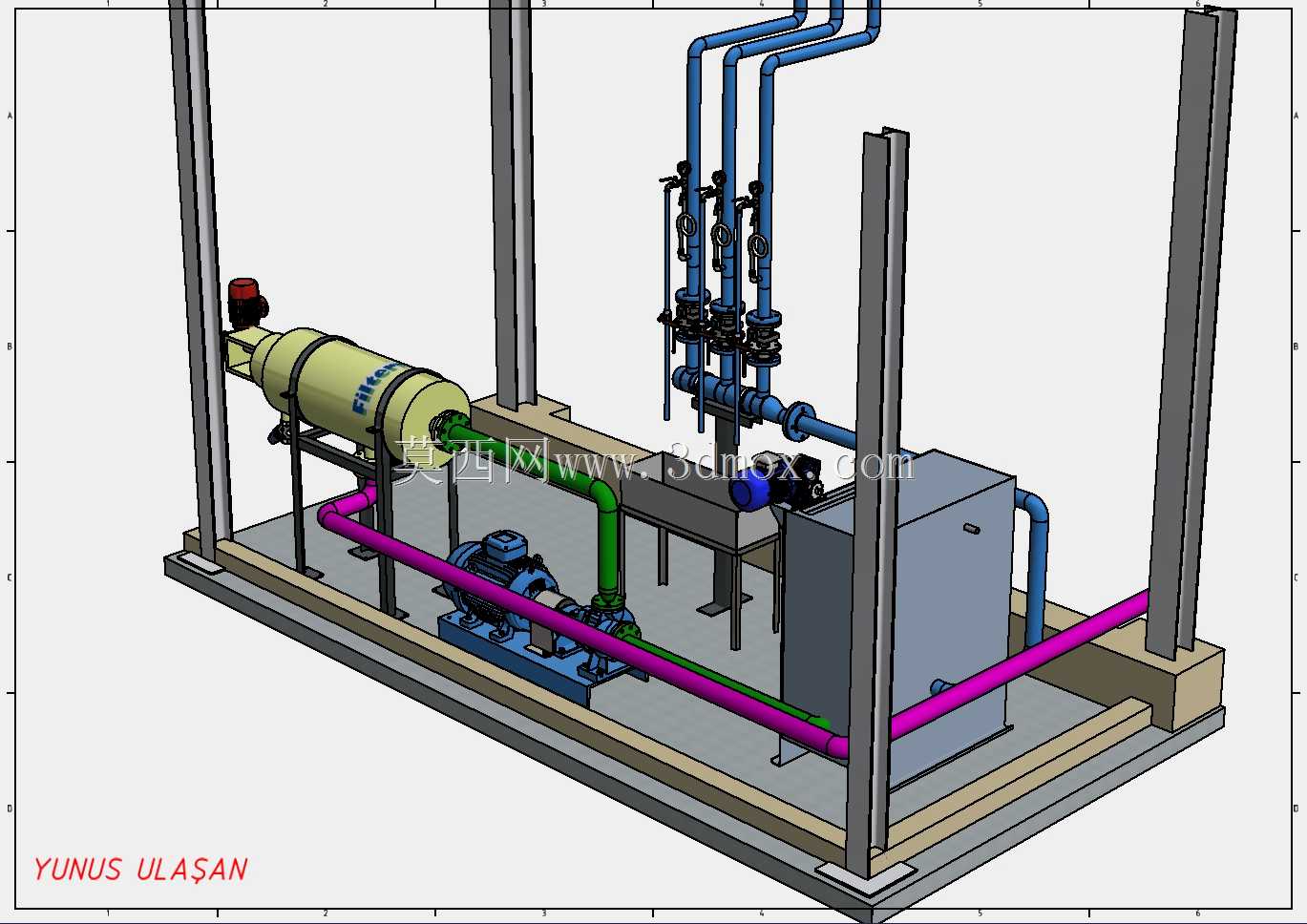

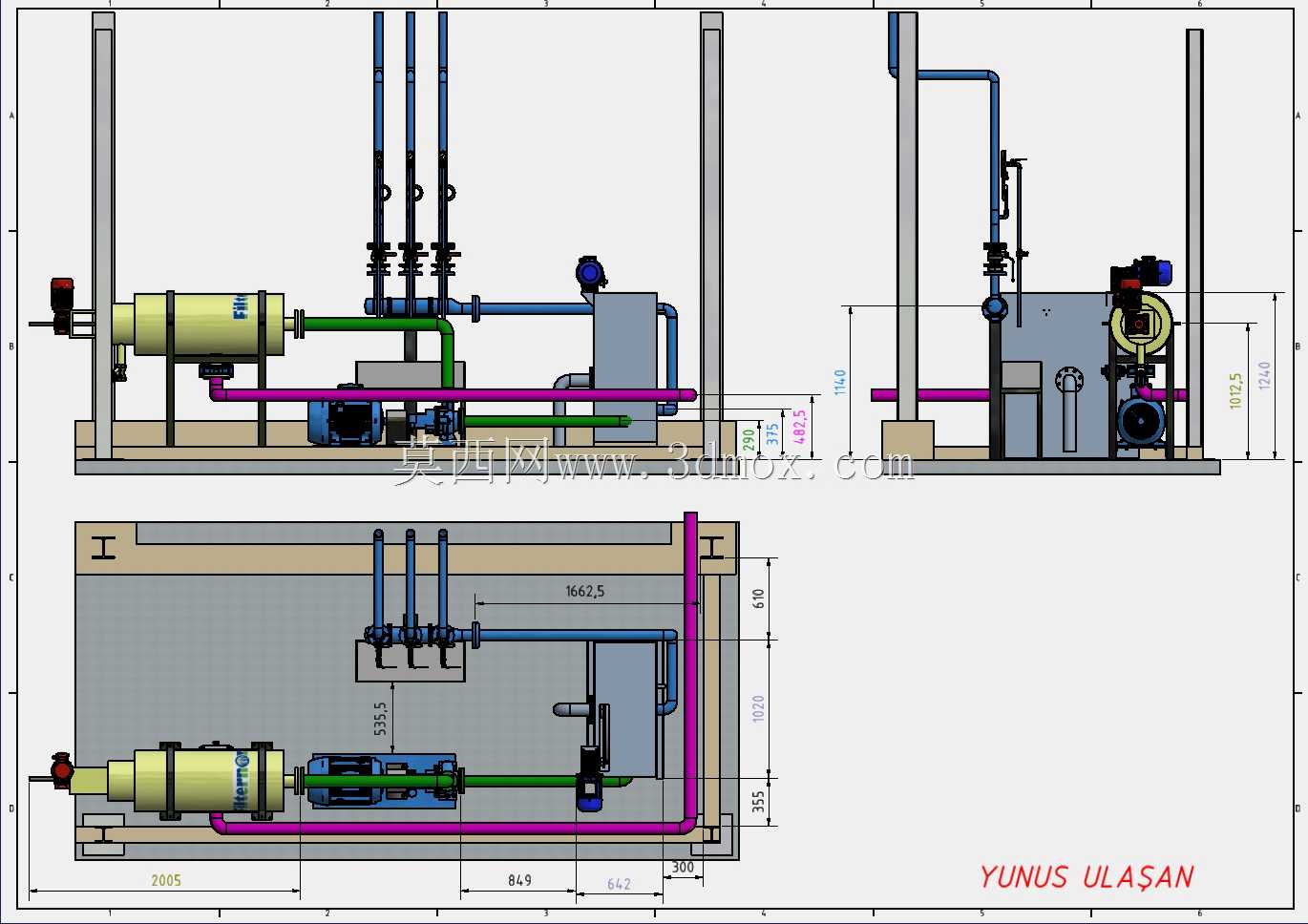

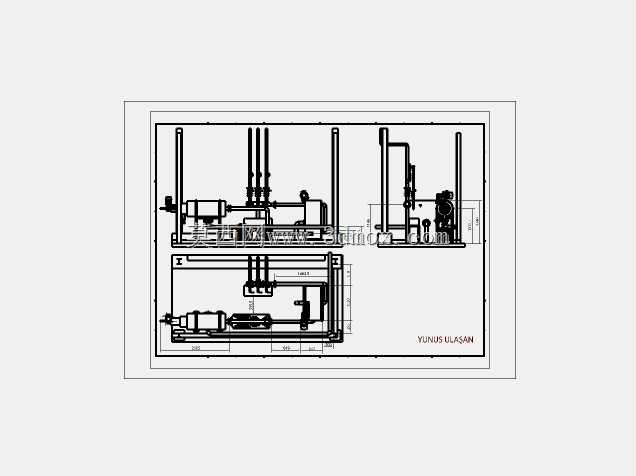

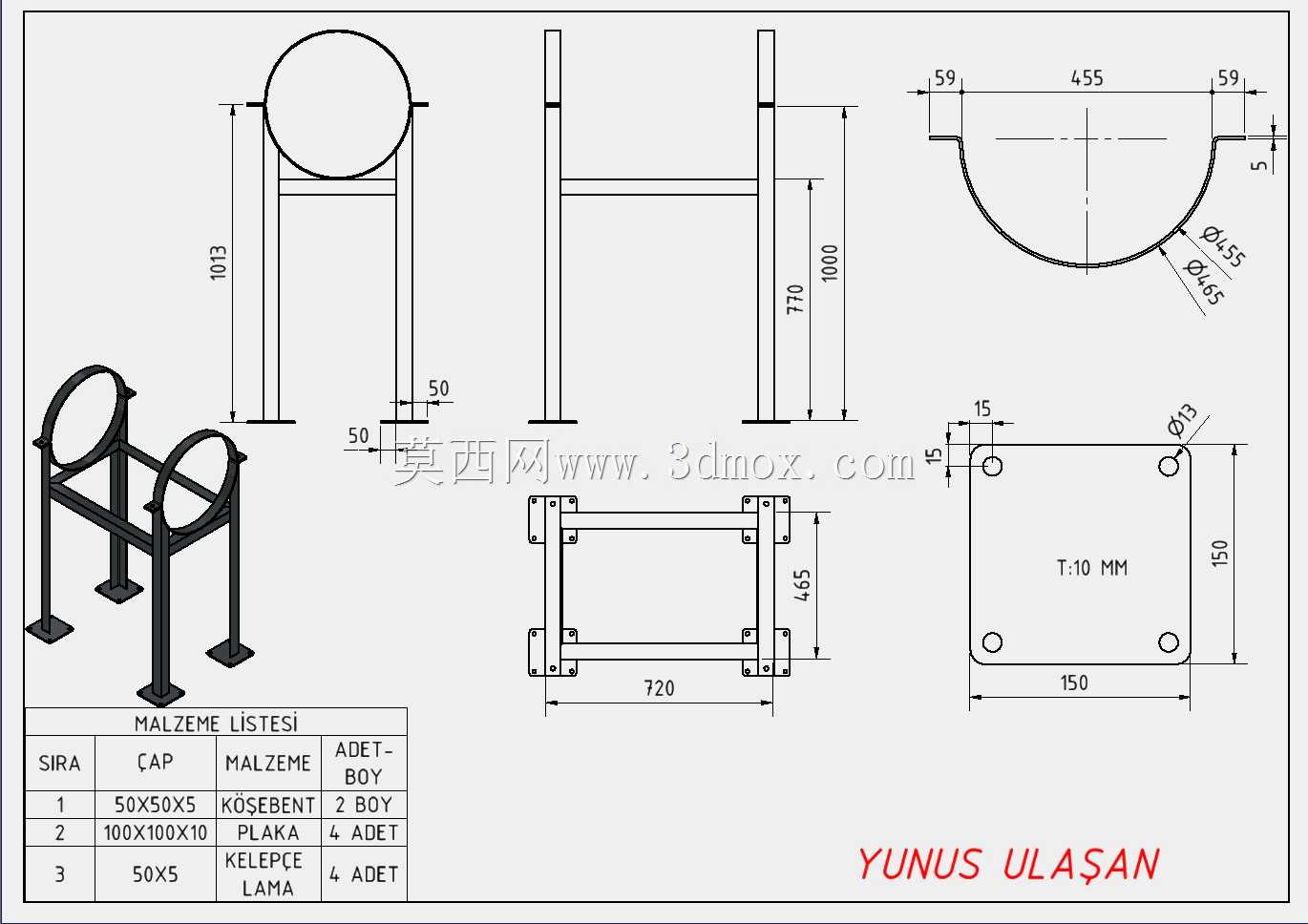

　　这套集成式流体处理装置采用撬装一体化设计思路，将流体输送、杂质过滤、管路调控、介质存储等功能模块全部整合在同一公共底座上，省去了现场分散安装时的多基础浇筑、跨模块对位校准工序，在中小型工业循环水系统、工艺流体预处理工段、生产废水初级处理场景中，能够大幅缩短现场施工周期，降低安装阶段的管路对接误差风险。从结构布局来看，装置左侧卧式布置的过滤罐体承担核心的介质净化功能，罐体端盖配置快开锁紧结构，方便运维人员快速打开更换内部滤材，罐体顶部设置的排气阀可在设备启动阶段排出腔体内积存空气，避免气阻影响流体输送效率，罐体进出口位置预留压力检测接口，可实时监测滤层前后压差，判断滤材堵塞状态，为滤材更换周期提供量化依据。

　　罐体下方配套的离心泵组通过减震垫固定在撬座上，进出口分别采用软连接与管路对接，减少泵组运行时的振动传递到整个撬体，降低管路焊缝长期受振动出现疲劳开裂的概率，泵组出口的止回阀可避免设备停机时管路内介质倒流造成叶轮反转，保护泵体密封结构不受水锤冲击。装置右侧的方形箱体为缓冲储液单元，既可以平衡系统流量波动，避免泵组出现频繁启停的工况，也可作为药剂投加的混合腔，让投加的水处理药剂在箱体内与流体充分混合后再进入过滤单元，提升药剂作用效率。整套装置的管路采用分层排布设计，大口径主输送管路采用醒目紫色涂装，承担大流量介质的输送功能，沿撬座边缘低位布置，减少管路支撑的受力载荷；小口径支管与控制阀组采用蓝色涂装，布置在撬体中部的立式支架上，

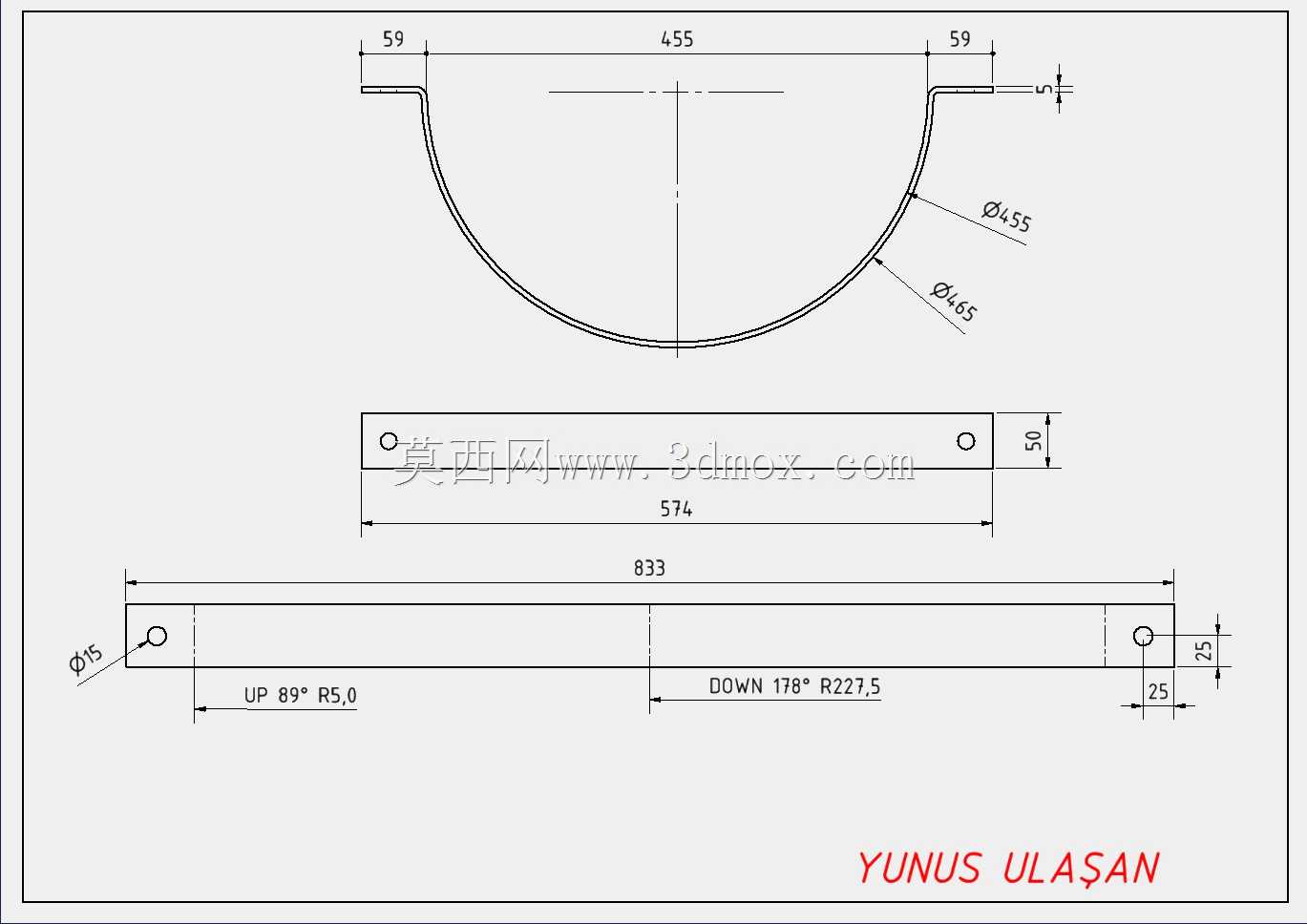

　　阀组手轮全部朝向操作通道一侧，预留足够的操作空间，方便运维人员在巡检时调整阀门开度、观察阀位状态。所有管路的弯头位置均采用大曲率半径冲压弯头，降低管路局部阻力损失，减少流体输送过程中的能耗，管路每隔一定距离设置管卡与撬体支架固定，避免设备运输过程中管路出现移位变形。撬体四周设置的立式立柱一方面作为外部防护栏的安装基础，避免运输、吊装过程中磕碰损伤阀组与仪表，另一方面也可作为后期加装外护罩的支撑框架，满足户外安装时的防雨、防尘需求。设计阶段充分考虑了安装边界条件，整套装置的所有外凸部件均不超出撬座底座的轮廓范围，吊装时仅需通过撬座上预留的吊耳即可完成整体转运，不需要额外做部件防护；设备就位后仅需要对接总进液口、

　　总出液口以及供电接口即可投入运行，不需要在现场进行复杂的管路预制与焊接作业。在功能配置上，整套装置可根据实际处理介质的特性调整过滤精度、泵组扬程流量参数，适配不同工况的处理需求，比如在循环冷却水场景中可配置精度稍低的滤网，降低运行阻力；在工艺给水场景中可更换高精度滤元，满足后续生产设备的进水水质要求。管路阀组的配置可实现过滤单元的在线反冲洗、旁通切换功能，当滤层压差达到设定值时，不需要停机即可通过切换阀门实现反冲洗作业，把滤层截留的杂质排出系统，维持设备连续运行能力。撬座表面采用防滑花纹钢板铺设操作通道，运维人员可直接在撬座上完成日常巡检、阀门操作、滤材更换等作业，不需要额外搭设操作平台，进一步减少现场配套设施的投入。
