集成式流体管路加注作业工作站结构

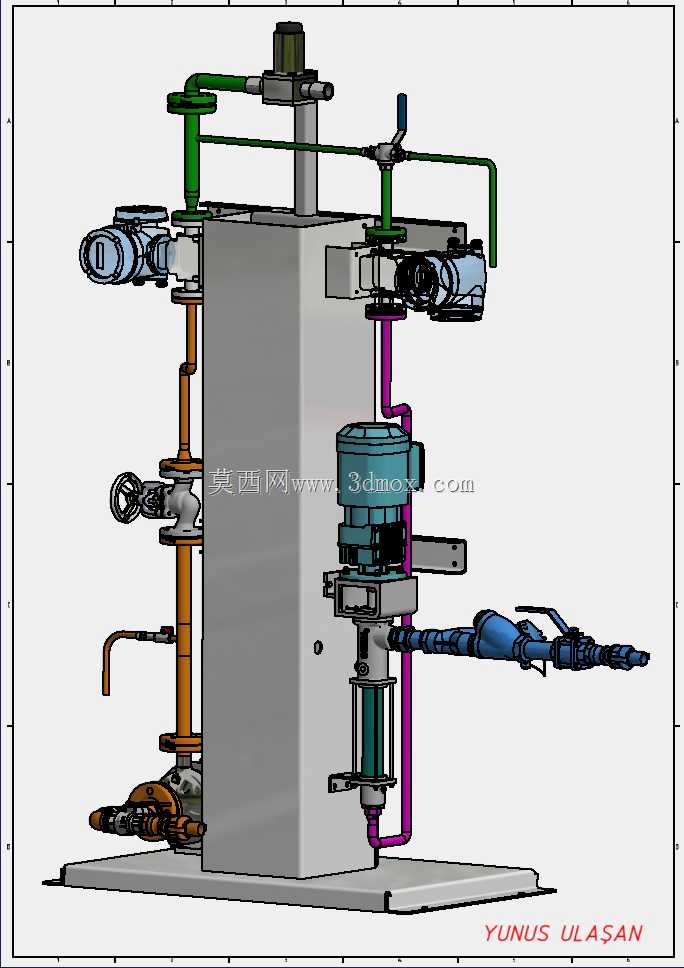

　　这套集成式流体管路加注作业结构，主要面向工业生产环节中多介质流体定量加注、管路接驳的工位场景，常见于汽车零部件装配线的油液加注工位、化工试剂分装工位、小型液压系统预充油工位，也可适配制冷机组生产过程中的冷媒充注环节，替代传统分散式的加注管路布局，减少工位内管线杂乱带来的操作干涉与安全隐患。从结构布局来看，整套装置以立式方形安装柜体作为核心承载基体，柜体底部设置带安装孔的平板式底座，可直接通过膨胀螺栓固定在车间混凝土地面，也可搭配减震垫安装在流水线侧边的设备平台上，底座外延尺寸控制在常规工位占地范围内，不会过度占用生产线的操作通行空间，柜体正面预留了操作手柄的安装位与管路穿接孔位，侧面预留了外接介质源的接口法兰安装面，

　　方便现场施工时快速对接车间内的流体供给主管路。装置的管路系统采用分色分层布局逻辑，不同输送介质的管路采用差异化的外观配色区分，其中棕色管路对应大粘度油液介质输送路径，管路上串联了手动截止阀与过滤组件，可在加注前完成管路通断控制与介质杂质过滤，避免杂质进入待加注工件内部造成部件磨损；绿色管路对应压缩空气驱动回路，为加注执行端提供气动动力，管路上设置了手动换向阀与调压组件，操作人员可通过侧边的操作手柄直接控制气路通断与压力大小，无需额外外接气路控制盒；紫色管路对应加注枪的回流与介质回收路径，可在加注完成后回收枪头残留的介质，避免介质滴漏污染工位环境。装置的执行端集成了多组加注枪安装支架，其中水平伸出的长杆加注枪适配大口径加注口的工件，

　　可通过支架上的调节结构调整伸出长度与俯仰角度，垂直布置的加注头适配顶部开口的待加注容器，可通过升降调节结构适配不同高度的工件，加注头与管路之间采用快插式接头连接，可根据待加注工件的接口规格快速更换不同型号的加注头，无需拆解整段管路。设计过程中充分考虑了现场操作的人机工程需求，所有操作手柄、阀门手轮的安装高度均设置在操作人员站立时的舒适操作区间内，无需踮脚或弯腰即可完成所有操作动作，管路的固定管卡均采用可拆卸式结构，后期维护时可快速拆解单段管路进行清洗或更换，柜体内部预留了足够的走线与走管空间，可根据后续工艺升级需求额外加装流量传感器、定量控制仪表等组件，无需对整体柜体结构进行大规模改造。整套结构的管路走向均沿柜体表面规整排布，

　　避免了管路过度弯折造成的流阻增大问题，所有管路的弯曲半径均满足对应介质输送的管路设计规范，不会出现弯折死点导致管路堵死或破裂的问题，外接管路的接口均设置在柜体同侧，方便现场施工时统一排布供给管线，减少管线交叉带来的安装与维护难度。
