分布式能源站三浦式热电联产机组布局

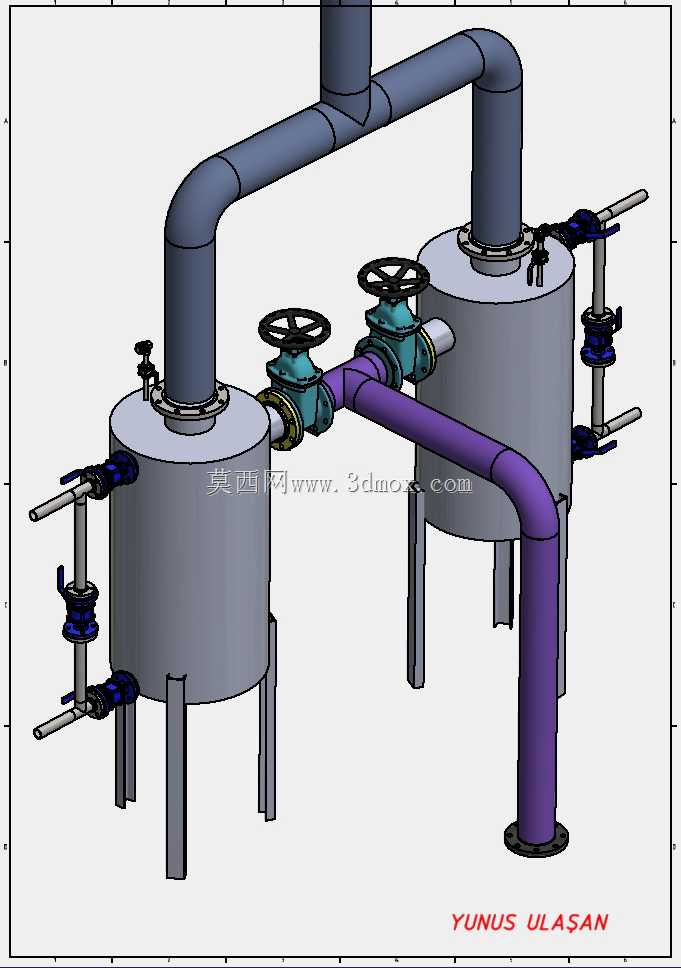

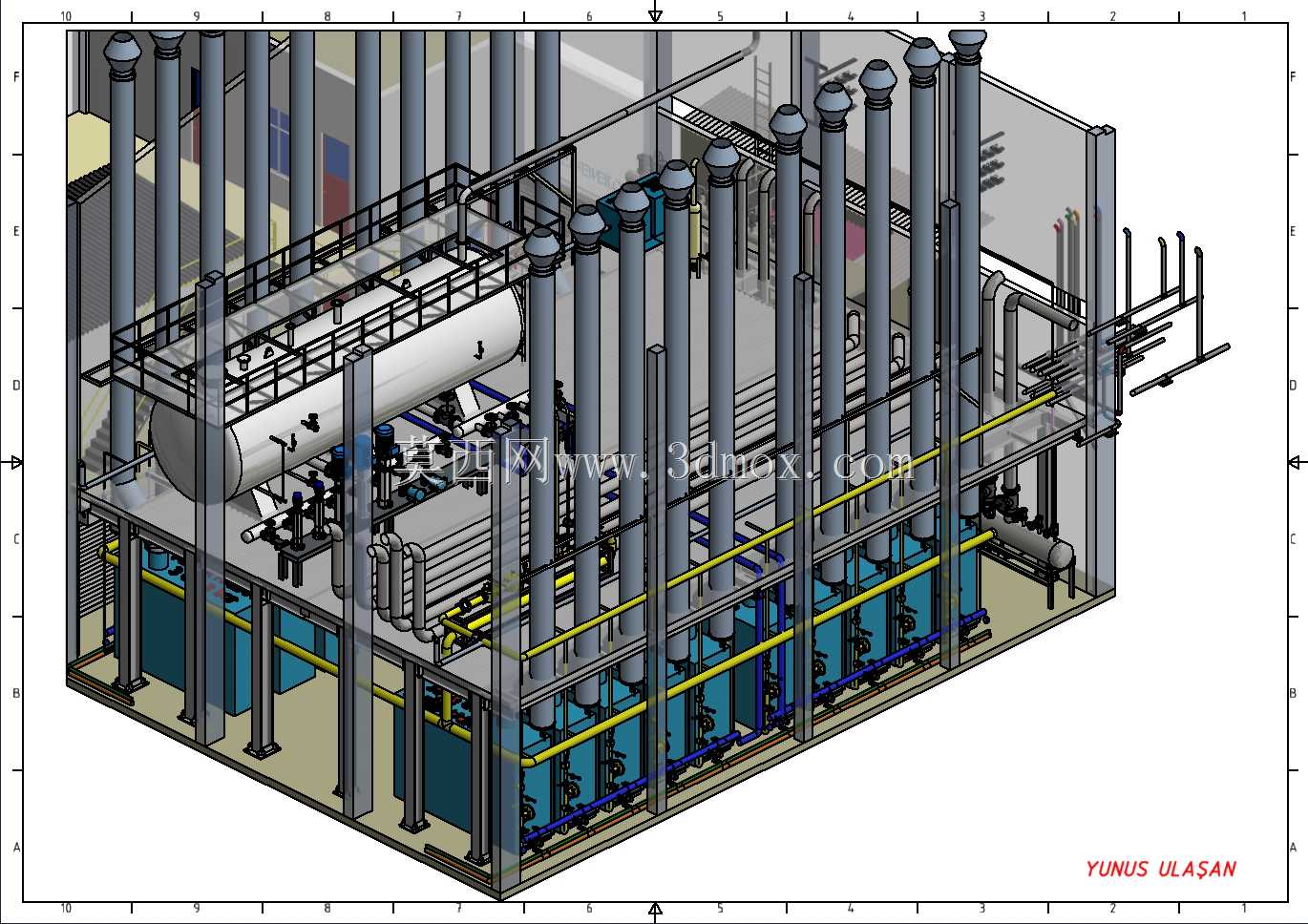

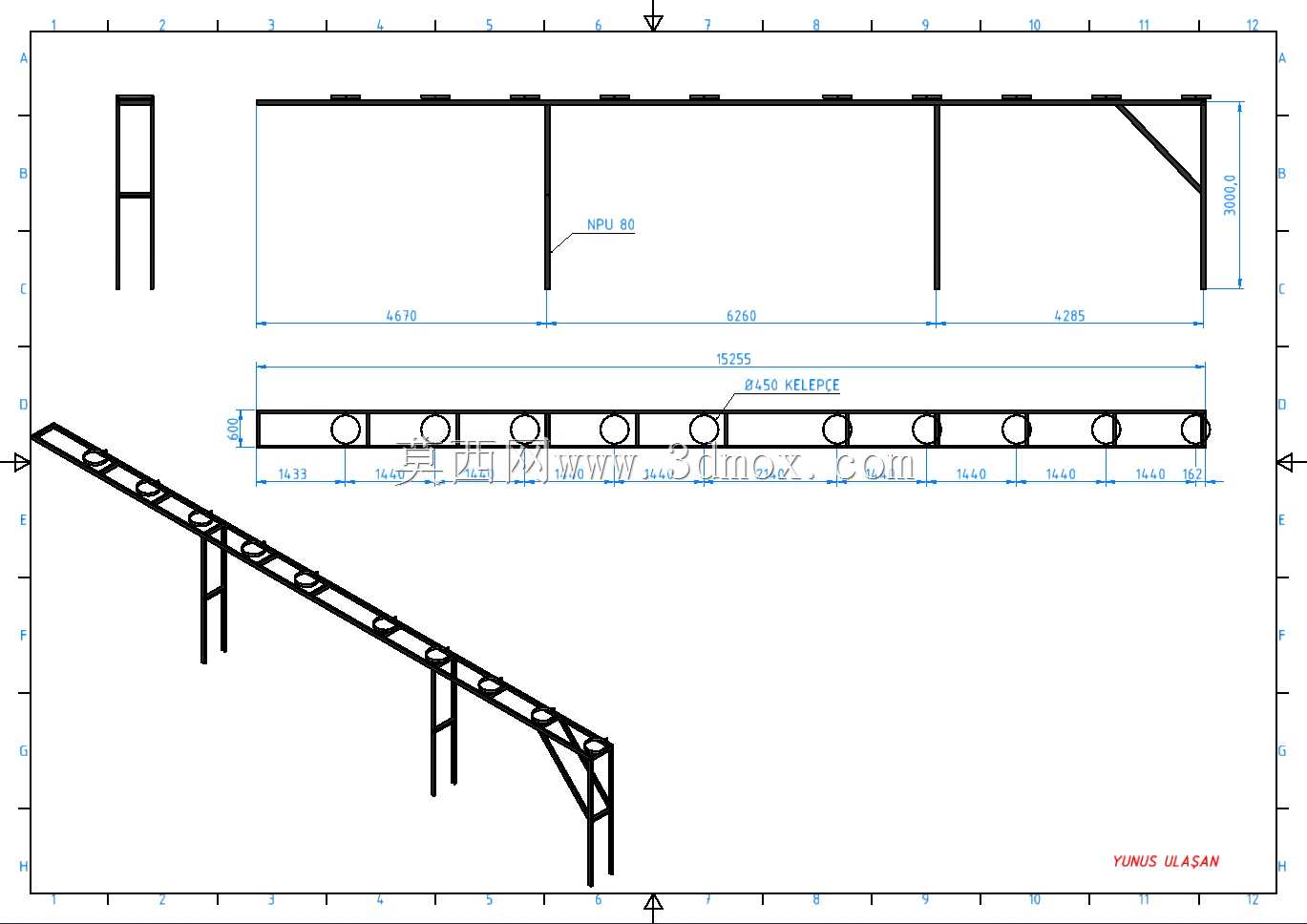

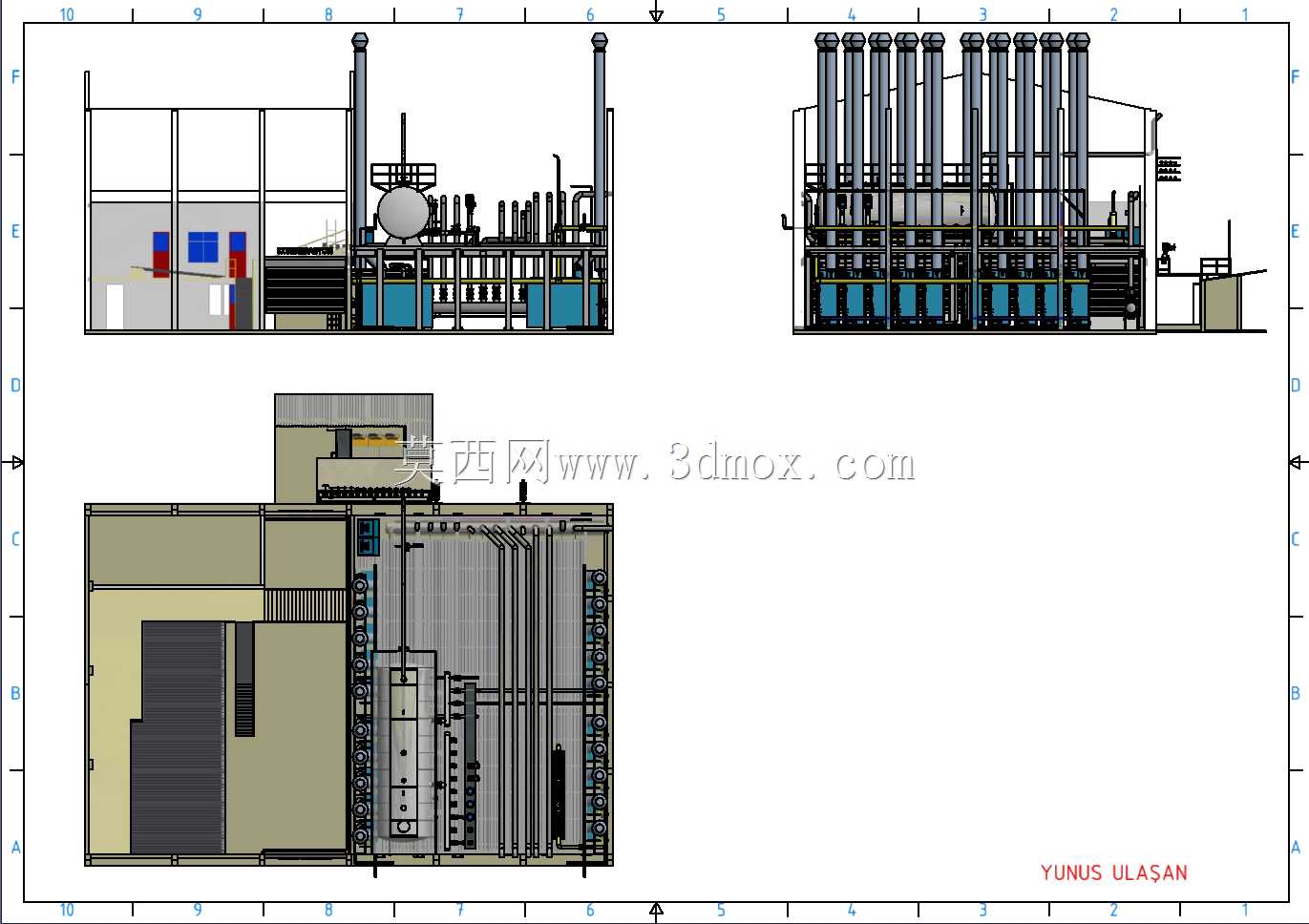

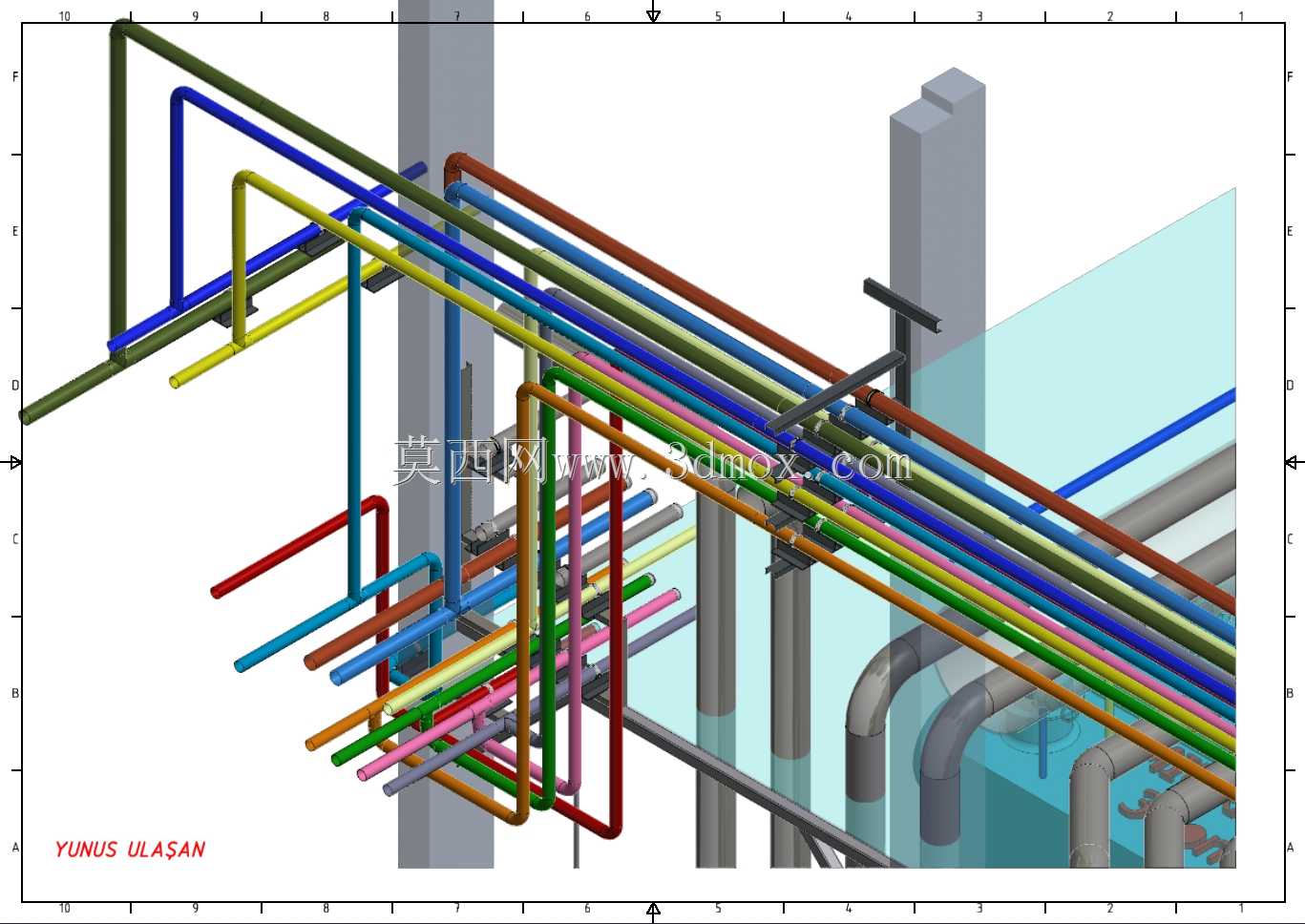

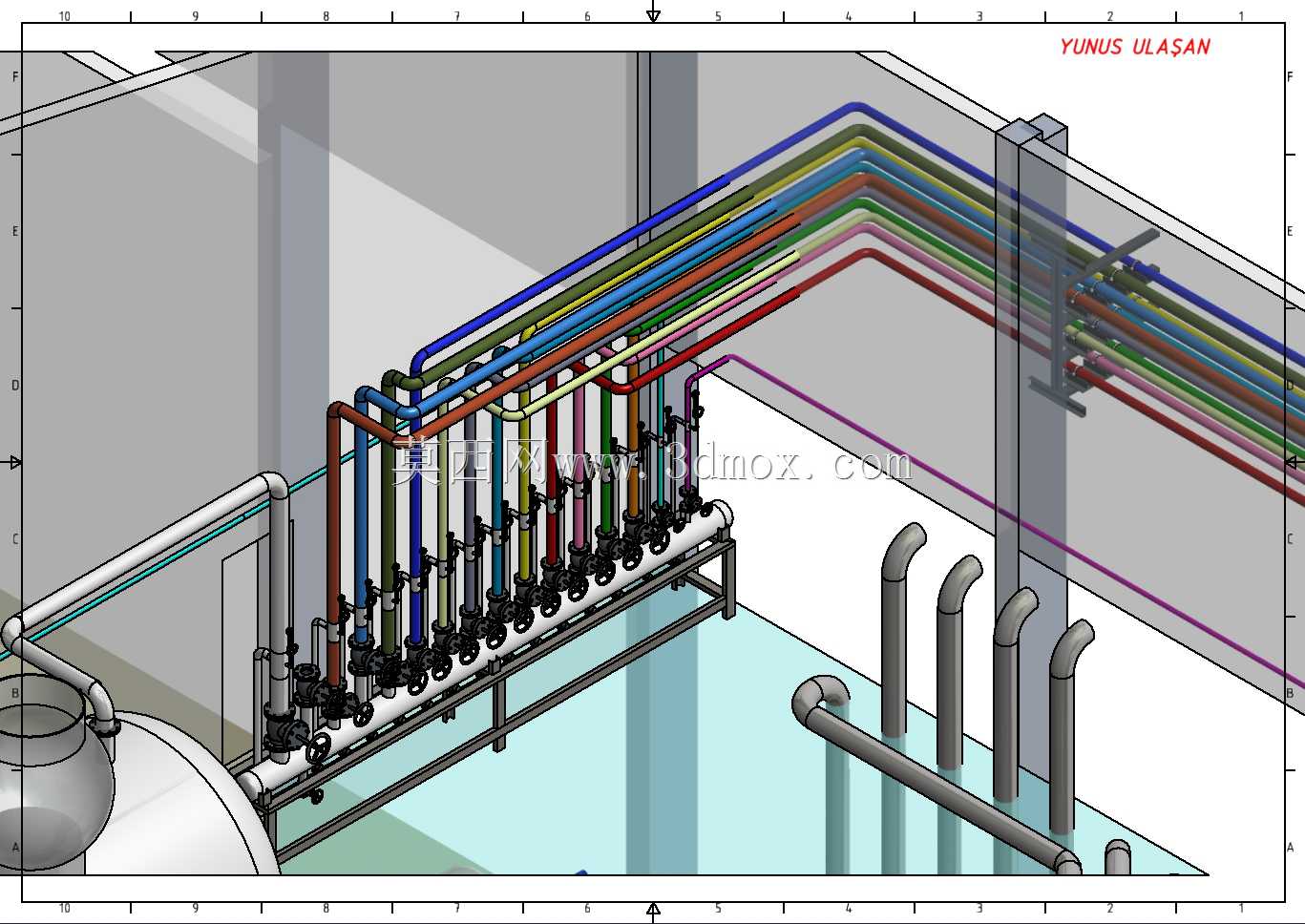

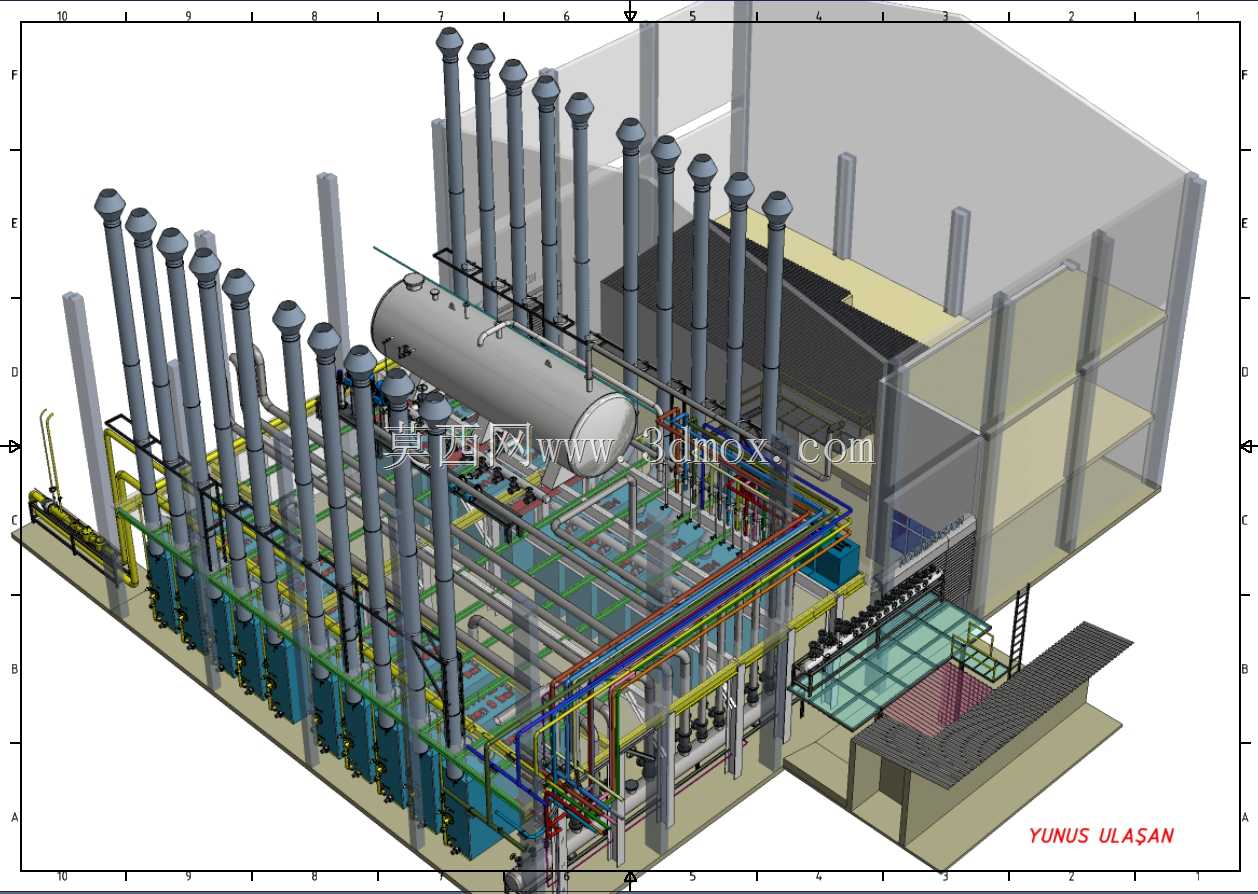

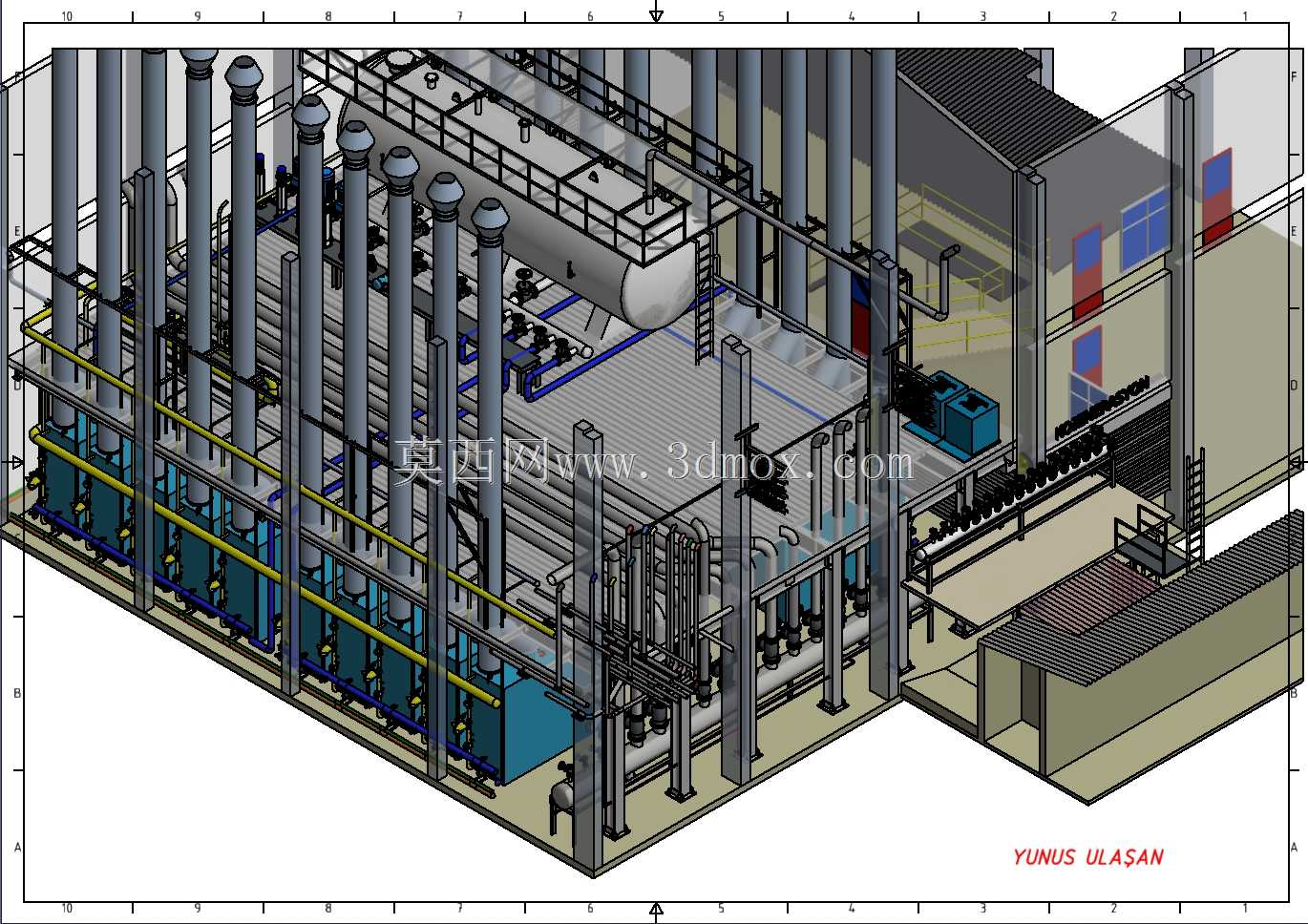

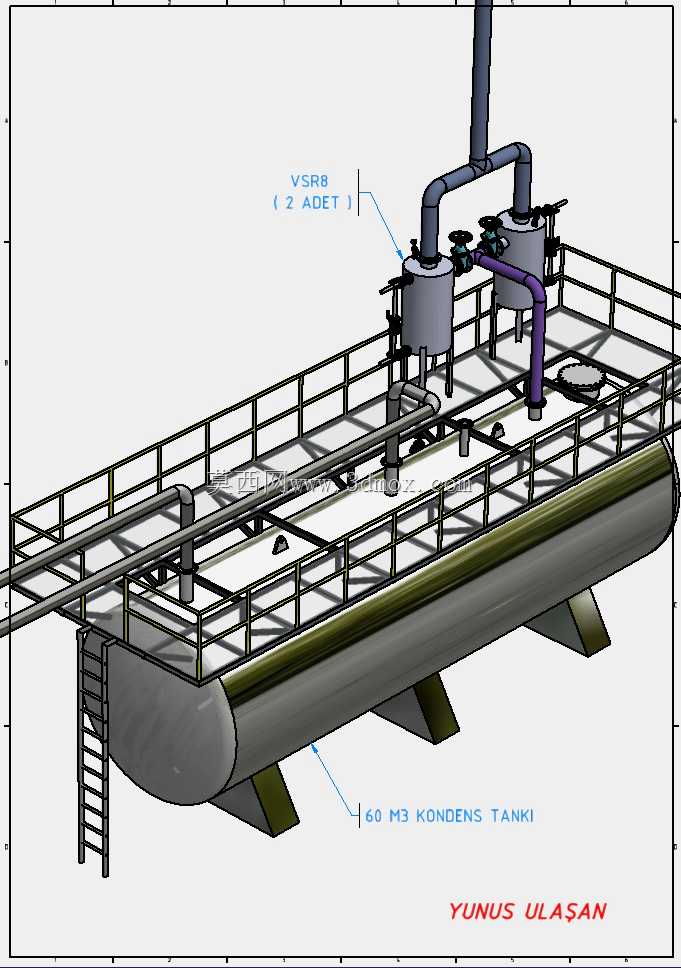

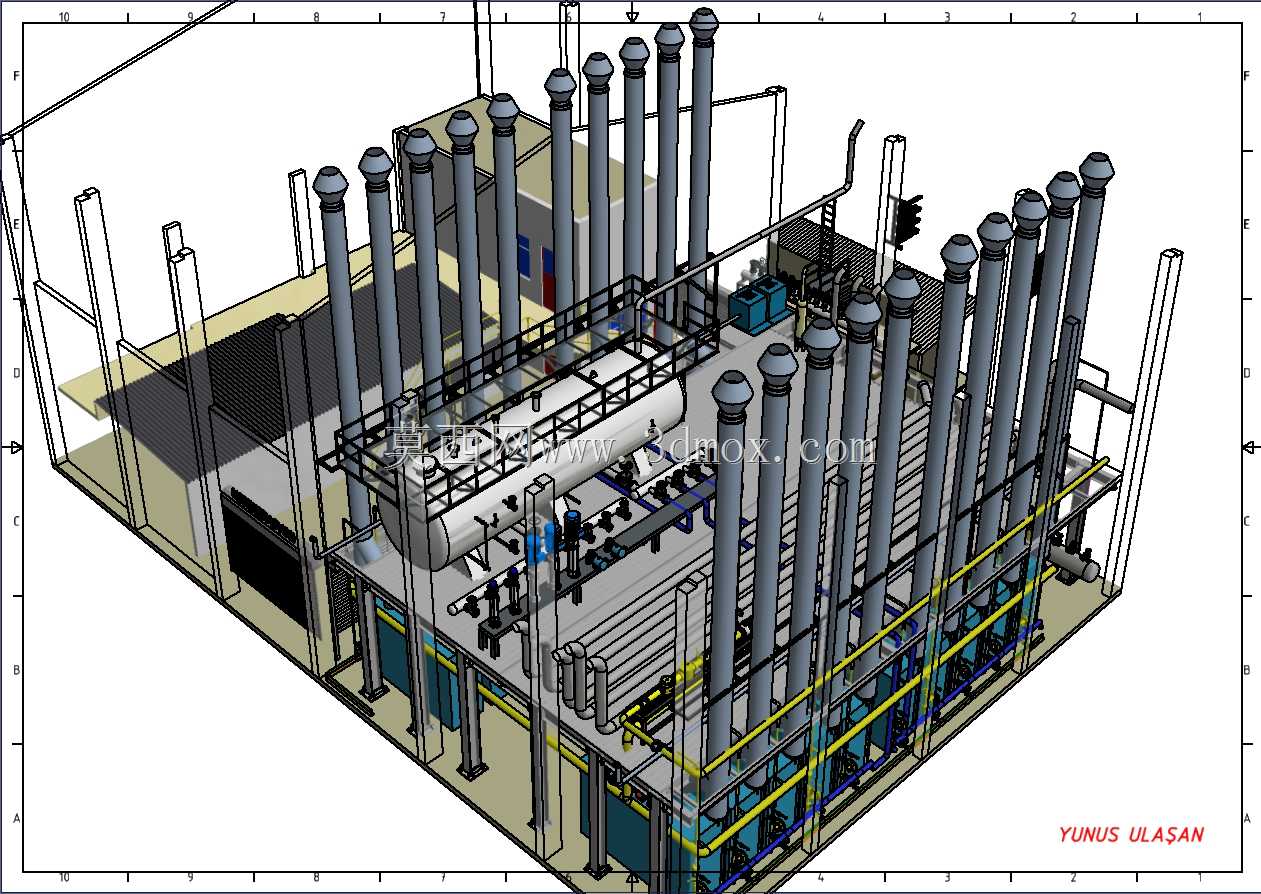

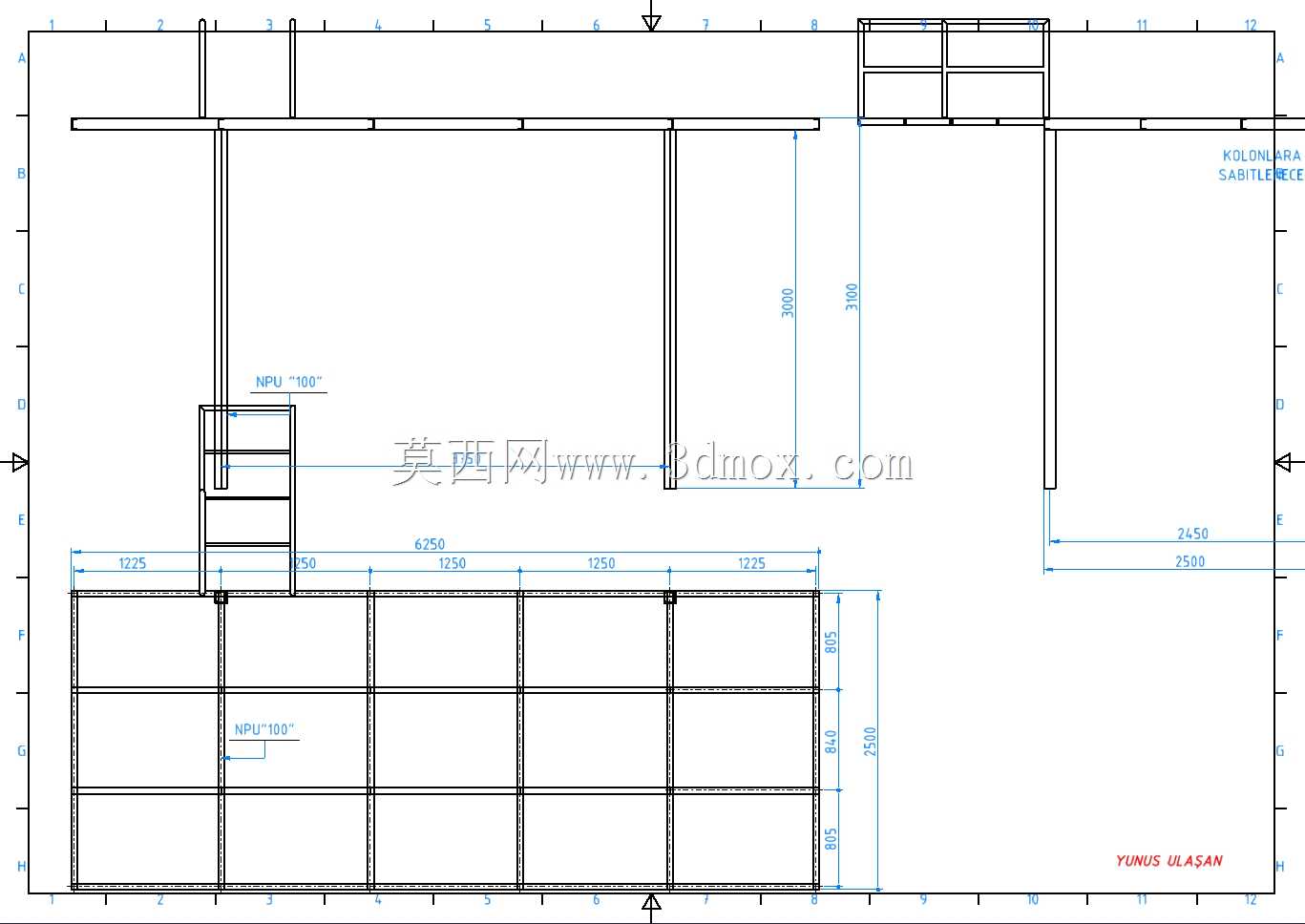

　　这套三维布局模型还原的是工业厂区配套热电联产系统的现场排布方案，核心采用三浦式模块化余热锅炉作为能量转换核心，主要面向有连续蒸汽、电力需求的制造类厂区，解决传统分产模式下能源利用率偏低的问题，可同时满足生产工艺用汽、厂区采暖供电的复合需求，在食品加工、纺织印染、精细化工这类对蒸汽负荷稳定性要求高的场景中适配性极强。从实际落地的角度看，整套系统的排布充分考虑了厂区现有建筑的边界条件，主设备区沿厂房纵向轴线布置，预留的检修通道宽度满足常规叉车、吊装设备的通行要求，高位布置的卧式汽包与下方列管换热段的垂直间距，完全符合汽水循环的重力落差要求，避免运行中出现汽水分离不畅、带水进汽的问题。管廊的分层设计是这套布局的核心亮点，

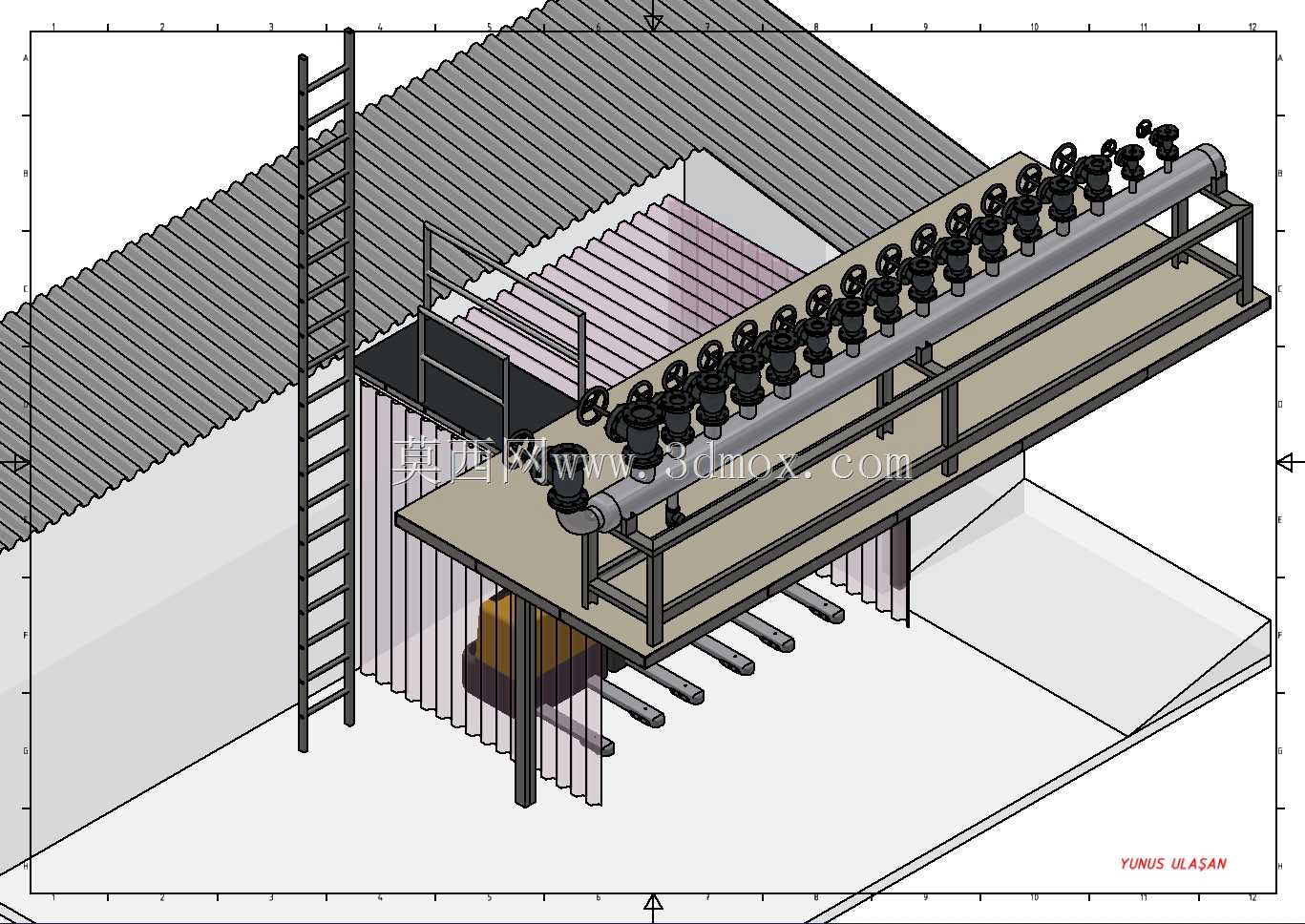

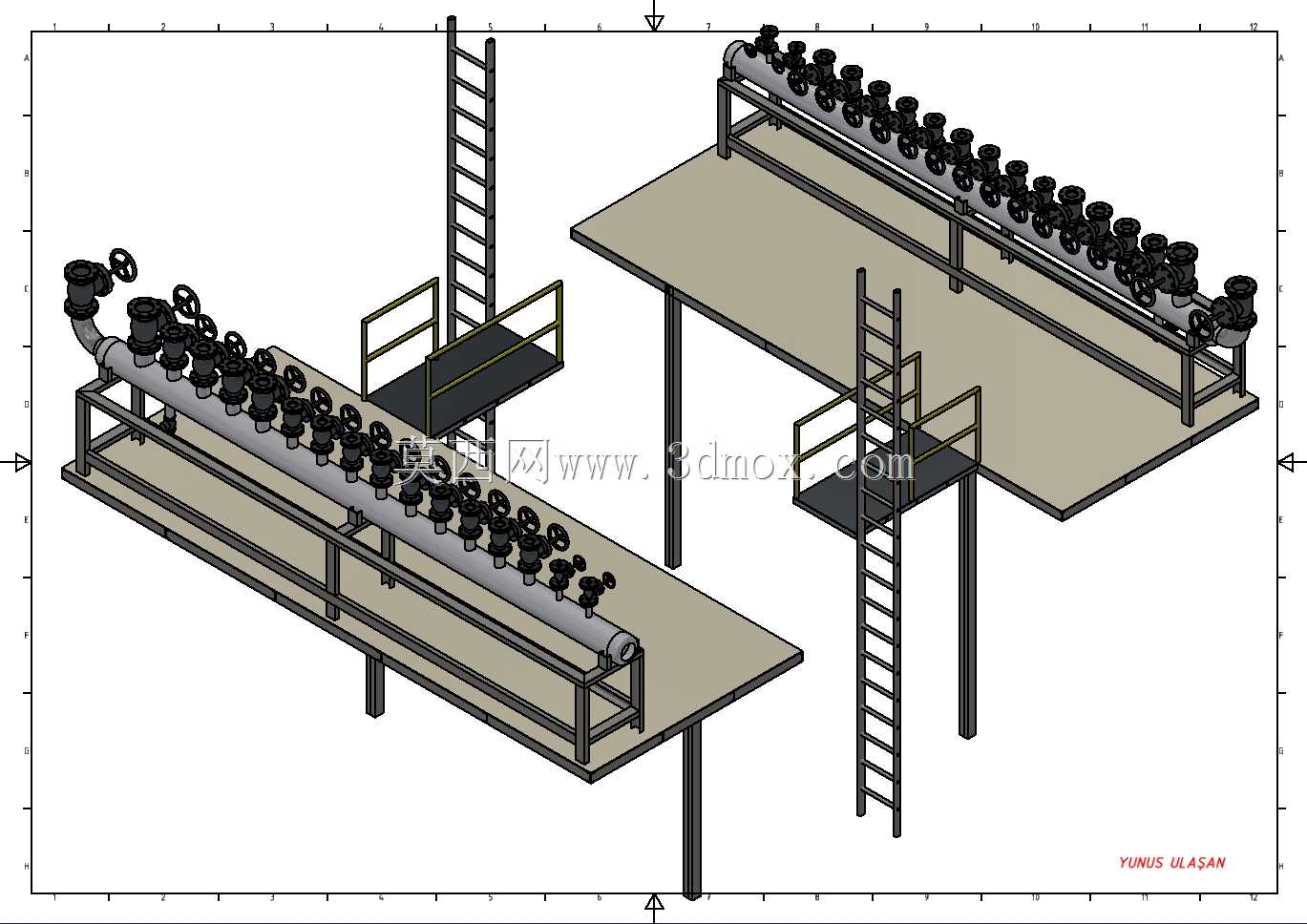

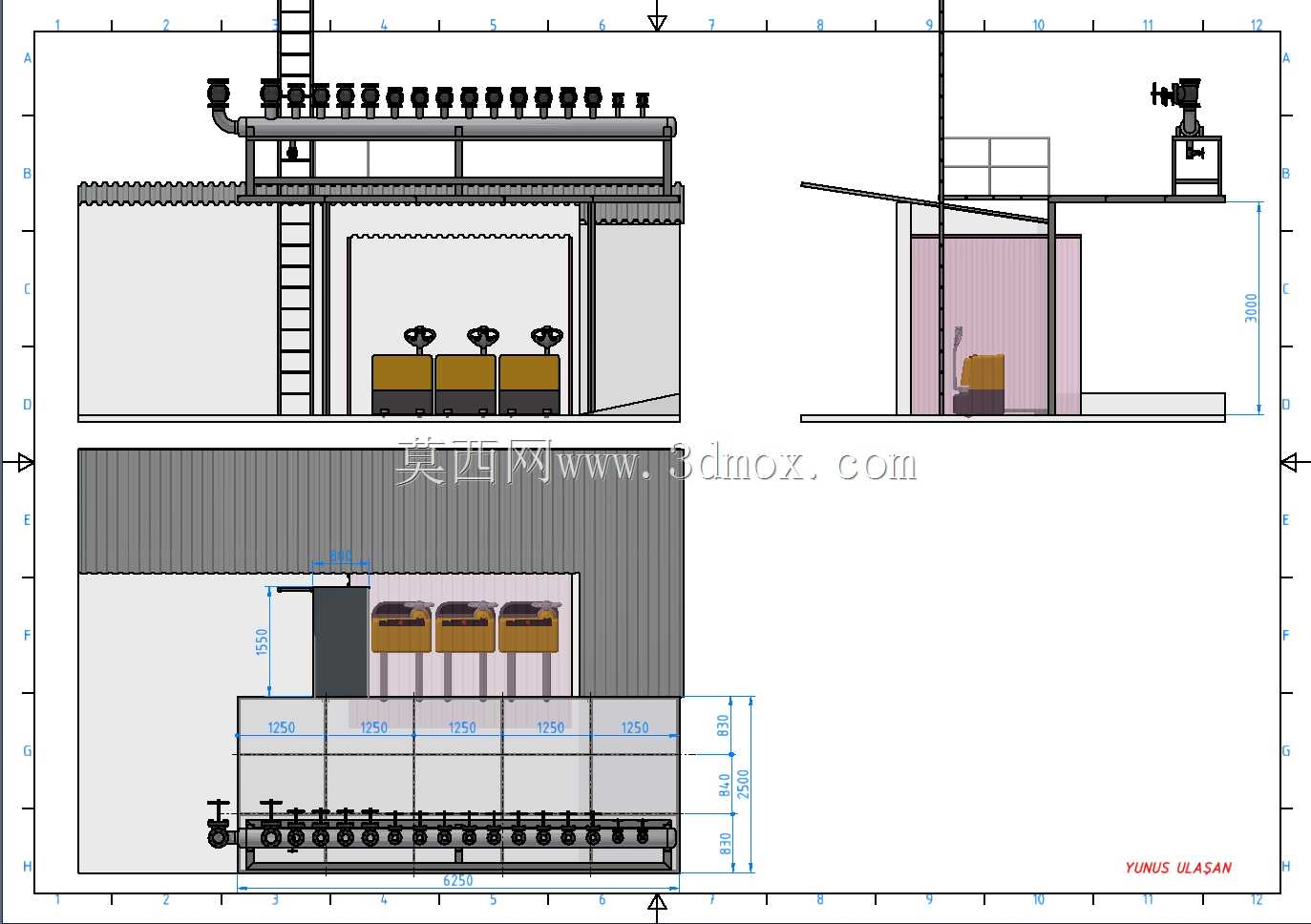

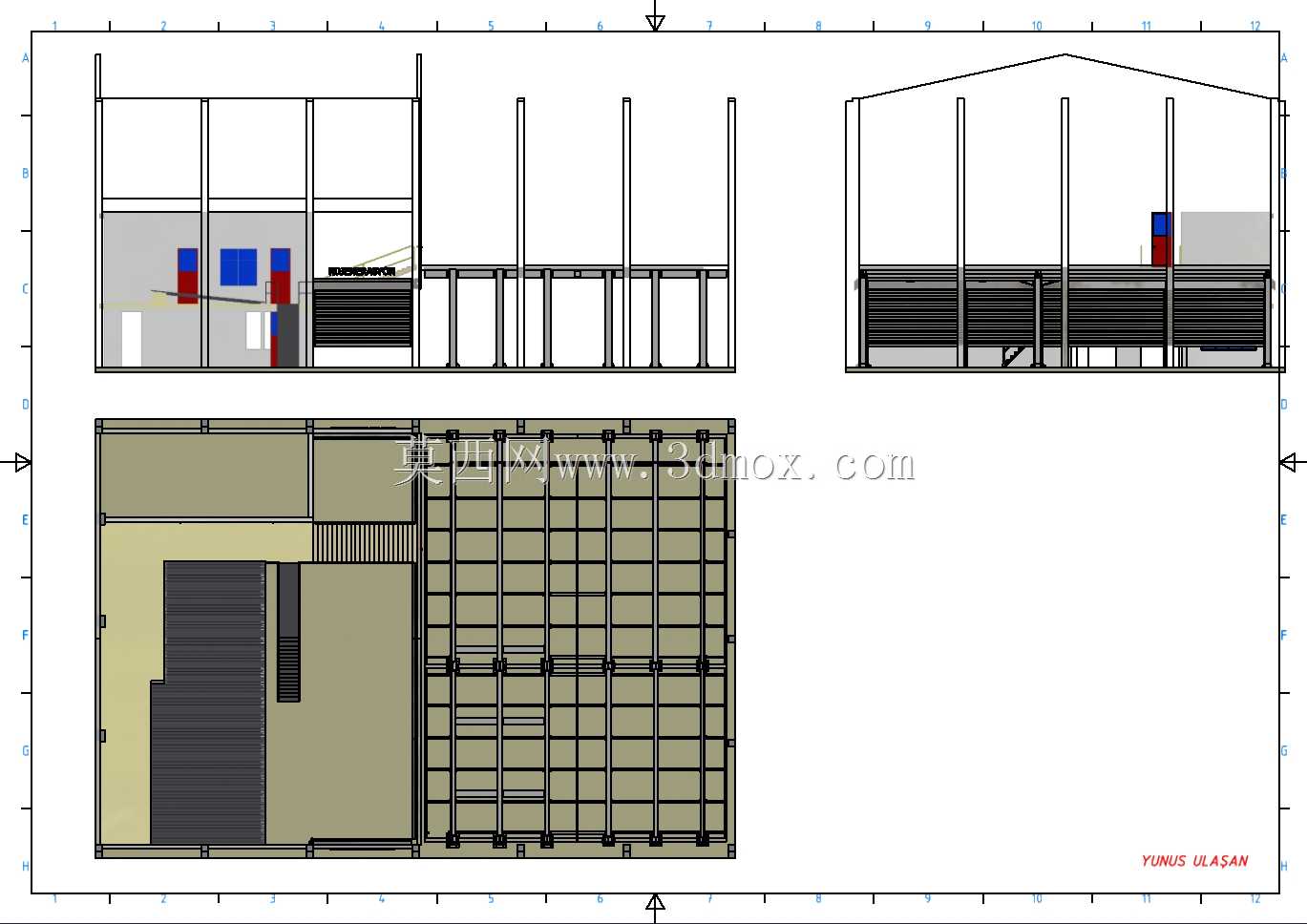

　　不同压力等级的蒸汽管、回水管、排污管、电缆桥架按介质属性分层排布，高压蒸汽管布置在管廊最上层，减少与其他管线的交叉干扰，低温回水管布置在下层，同时预留了足够的保温层安装空间，相邻管线的净距满足现场焊接、保温施工的操作空间要求，避免后期安装时出现管线碰撞、操作空间不足的问题。厂房侧的围护结构采用半敞开式设计，对应锅炉区域的通风口位置与设备散热点精准对应，可利用自然通风带走设备表面的辐射热量，减少机械通风的能耗，操作平台的爬梯、护栏位置完全贴合日常巡检的路线，操作人员可沿着巡检通道依次查看水位计、压力表、排污阀等关键点位，不需要跨越管线或者攀爬无防护的结构。设备基础的排布也在模型中做了完整还原，锅炉主机的基础与管廊支架基础完全脱开，

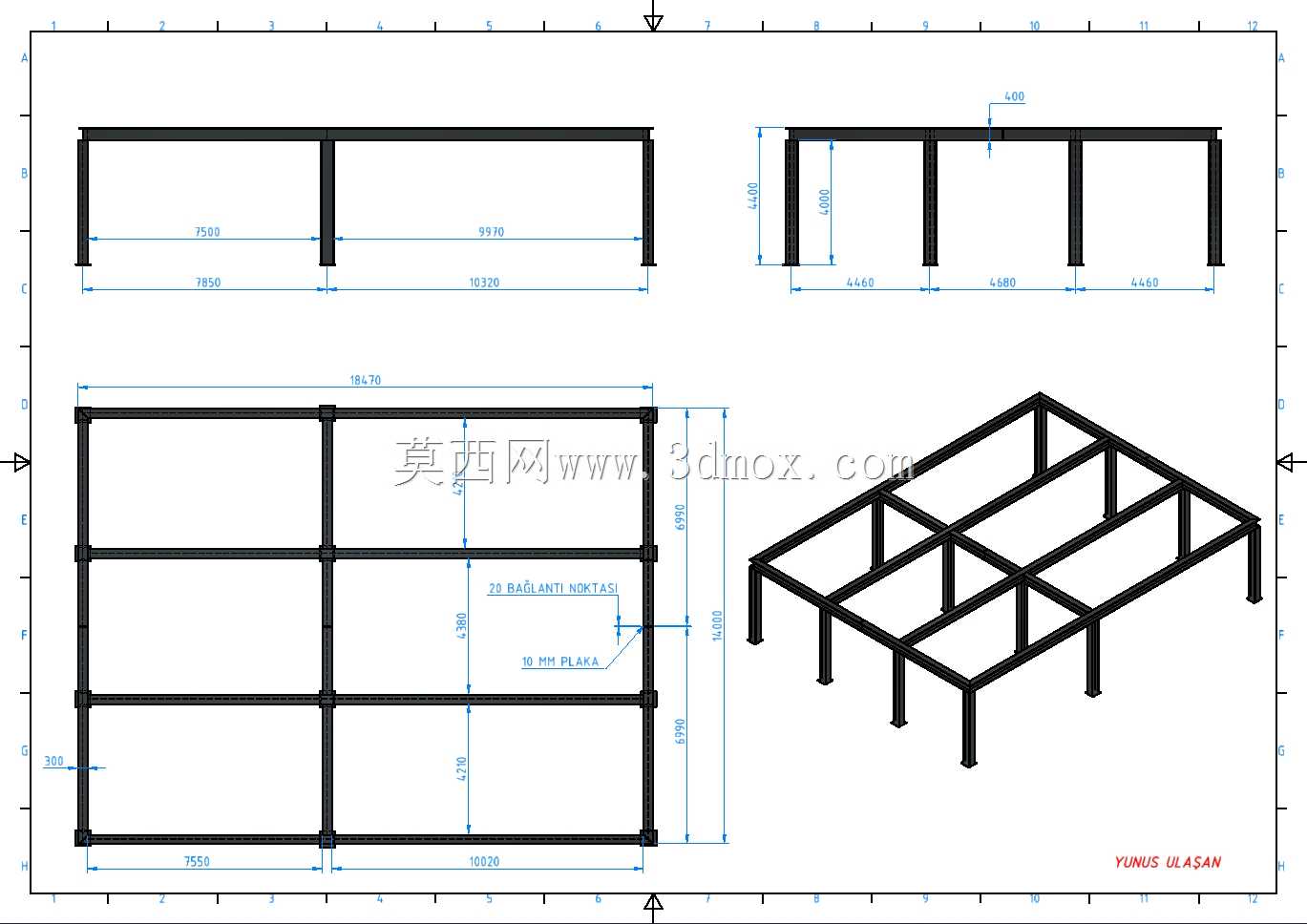

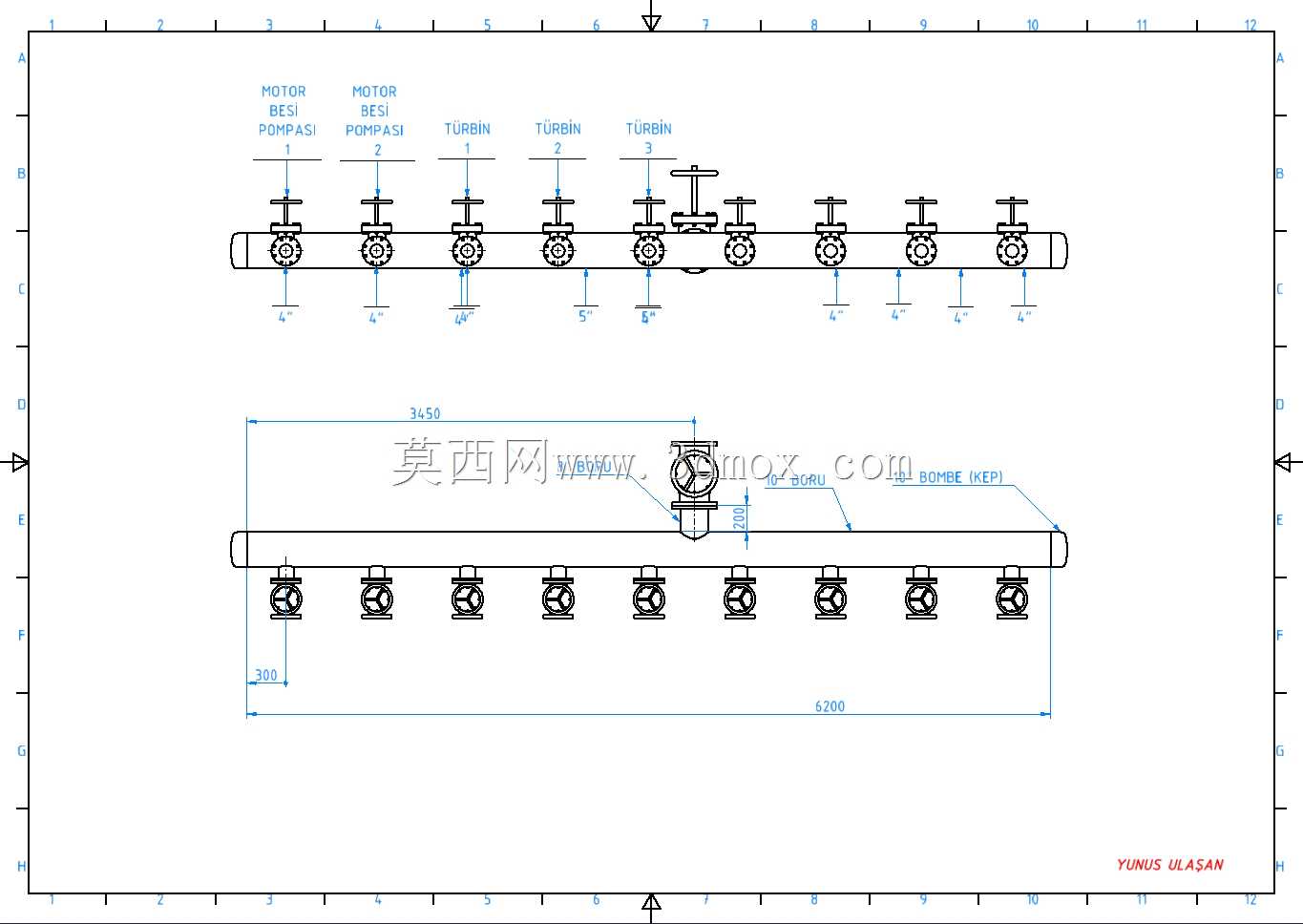

　　避免设备运行时的振动传递到管线支架上，引发焊缝疲劳开裂的问题，排污管的坡度设计符合排污介质的流向要求，可保证停机时管内积液完全排空，减少冬季冻管、内部腐蚀的风险。从建模逻辑上看，这套模型没有做过度的简化，所有管线的弯头、三通、阀门的安装位置都按实际工程比例还原，甚至连管线的支吊架位置都做了预留，设计人员可以直接基于这套模型做管线应力校核、碰撞检查，提前排查现场安装时可能出现的干涉问题，比如蒸汽管的热膨胀补偿弯位置，就避开了下方的操作通道，不会出现热态位移时刮碰巡检人员的问题。另外，整套系统的对外接口位置都布置在厂房侧的统一接口区，外部的蒸汽外送管、电力出线、给水进管都从同一区域接入，减少厂区外线的施工量，

　　与厂区现有管网的对接点标高也做了匹配，不需要额外增加弯头调整标高，能有效降低管线的沿程阻力损失。在设备选型的适配性上，这种模块化排布的机组可以根据厂区的实际负荷调整锅炉列管段的数量，不需要大幅改动整体管廊和厂房的布局，后期扩容时只需要在预留的设备空位上增加模块，对接预留的管线接口即可，能大幅缩短扩容改造的施工周期，减少对现有生产的影响。模型中还还原了现场的安全防护设施布局，比如高温管线的防烫隔离栏位置、安全阀的排汽口朝向，都避开了日常巡检的人员活动区域，排汽口引至厂房外的安全区域，避免排汽时的高温蒸汽烫伤人员，汽包的水位计安装位置处于操作人员站立时的视线平齐高度，不需要登高或者俯身就能清晰查看水位数据，符合现场操作的人机工程要求。
